فاصله خاموت در ناحیه بحرانی تیر یکی از حساسترین پارامترهایی است که در نقشههای سازه دیده میشود، اما در کارگاههای اجرایی کم نیست آرماتوربندی که این فاصله را دستکم میگیرد و آن را با فواصل خاموت در قسمتهای میانی تیر یکی میداند. تفاوت این دو ناحیه اتفاقی نیست؛ محل اتصال تیر به ستون یا تکیهگاه، بیشترین نیروی برشی را تحمل میکند و اگر انواع خاموت با فاصله درست و طبق ضوابط مبحث نهم مقررات ملی ساختمان اجرا نشوند، احتمال ترک خوردگی برشی و کاهش شکلپذیری سازه در همان نقطه بالا میرود.
در ادامه این مطلب از سیوان لند قرار است دقیق و بدون حاشیه بگوییم فاصله خاموت در ناحیه بحرانی تیر چطور محاسبه میشود، چه تفاوتی بین شکلپذیری متوسط و ویژه وجود دارد و رایجترین اشتباهاتی که در اجرای این بخش رخ میدهد کداماند.
ناحیه بحرانی تیر چیست و چرا اهمیت دارد؟
ناحیه بحرانی به بخشی از تیر گفته میشود که در مجاورت تکیهگاه یا محل اتصال به ستون قرار دارد و بیشترین نیروی برشی و لنگر خمشی را تحمل میکند. در زلزلههای شدید، همین نواحی هستند که احتمال تشکیل مفصل پلاستیک در آنها بالاست، یعنی جایی که سازه برای جذب انرژی زلزله دچار تغییر شکل غیرالاستیک میشود.
دلیل اهمیت فاصله خاموت در ناحیه بحرانی تیر را میتوان در چند نکته خلاصه کرد:
- تحمل برش بیشتر: نیروی برشی در دو سر تیر، نزدیک تکیهگاهها، به مراتب بیشتر از وسط دهانه است.
- جلوگیری از کمانش میلگرد طولی: خاموتهای نزدیک به هم مانع از کمانش میلگردهای فشاری در هنگام تغییر شکلهای بزرگ میشوند.
- افزایش شکلپذیری: فاصله کم خاموتها به بتن محصورشده کمک میکند تا قبل از گسیختگی، تغییر شکل بیشتری تحمل کند.
- کنترل ترک خوردگی برشی: با کاهش فاصله خاموت، ترکهای برشی کنترلشدهتر توزیع میشوند و از شکست ناگهانی جلوگیری میشود.
به همین دلیل است که آییننامه بتن ایران و مبحث نهم مقررات ملی ساختمان، برای این ناحیه ضوابط سختگیرانهتری نسبت به سایر قسمتهای تیر در نظر گرفتهاند. این ضوابط بسته به نوع شکلپذیری سازه، متوسط یا ویژه، متفاوت است.

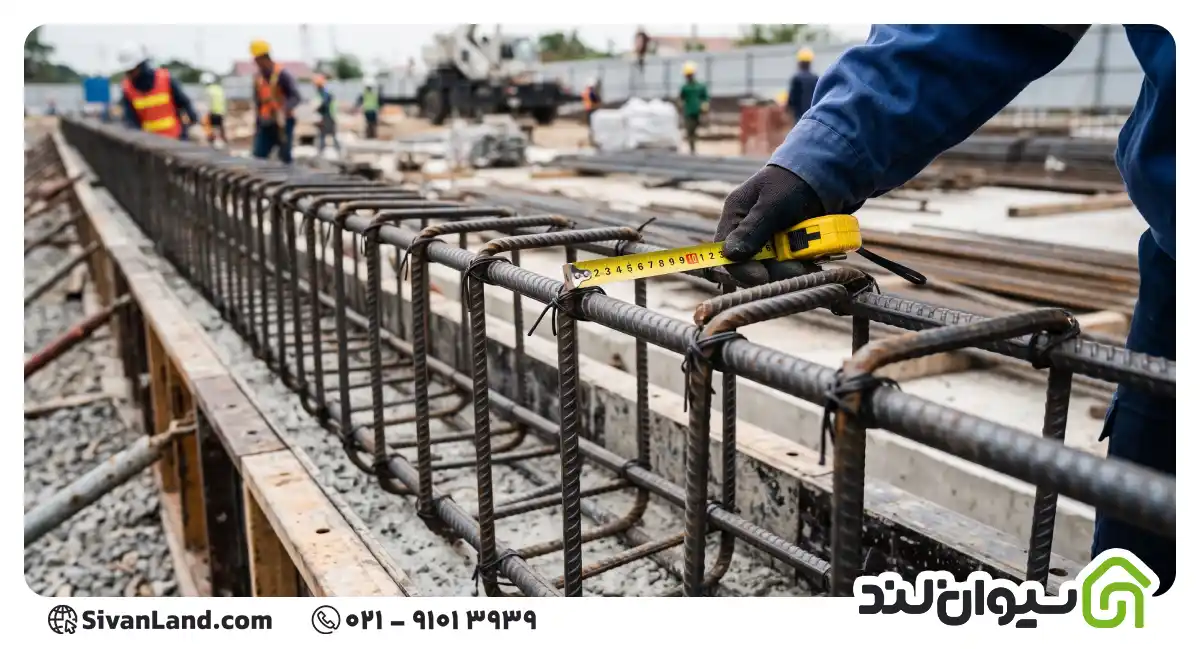

طول ناحیه بحرانی تیر چگونه محاسبه میشود؟
پیش از تعیین فاصله خاموت در ناحیه بحرانی تیر، باید طول این ناحیه مشخص شود؛ یعنی از تکیهگاه تا چه فاصلهای باید خاموتها را با فاصله کمتر اجرا کرد. این طول بسته به شکلپذیری سازه فرق میکند و طراح سازه معمولا آن را در نقشههای اجرایی مشخص کرده، اما شناخت منطق محاسبه برای آرماتوربند و ناظر هم ضروری است.
طول ناحیه بحرانی در شکلپذیری متوسط
در قابهای با شکلپذیری متوسط، طول ناحیه بحرانی برابر با دو برابر ارتفاع مقطع تیر در نظر گرفته میشود. این طول از بر تکیهگاه شروع شده و به سمت وسط دهانه ادامه پیدا میکند. برای مثال اگر ارتفاع مقطع تیر ۵۰ سانتیمتر باشد، طول ناحیه بحرانی برابر با ۱۰۰ سانتیمتر خواهد بود و در این محدوده باید فاصله خاموتها طبق ضوابط ناحیه بحرانی رعایت شود.
طول ناحیه بحرانی در شکلپذیری ویژه
در قابهای با شکلپذیری ویژه، ضابطه محاسبه طول ناحیه بحرانی همانند شکلپذیری متوسط، دو برابر ارتفاع مقطع تیر است؛ اما تفاوت اصلی این دو حالت در فاصله خاموتگذاری داخل همین ناحیه است، نه در طول آن. به عبارت دیگر، محدودهای که باید تراکم خاموت رعایت شود در هر دو حالت یکسان محاسبه میشود، ولی سختگیری در چیدمان خاموتها در شکلپذیری ویژه بیشتر است.
| پارامتر | شکلپذیری متوسط | شکلپذیری ویژه |
| طول ناحیه بحرانی | دو برابر ارتفاع مقطع | دو برابر ارتفاع مقطع |
| شروع محاسبه | از بر تکیهگاه | از بر تکیهگاه |
| سختگیری خاموت گذاری | متوسط | بالاتر |
فرمول فاصله خاموت در ناحیه بحرانی تیر
این بخش، اصلیترین قسمت محاسبات خاموتگذاری است. فاصله خاموت در ناحیه بحرانی تیر برابر با کمترین مقدار از میان چند ضابطه است، یعنی باید همه مقادیر را حساب کنید و کوچکترین عدد به دست آمده را به عنوان فاصله نهایی در نظر بگیرید. دلیل این رویکرد ساده است: آییننامه میخواهد در هر شرایطی، محافظهکارانهترین حالت رعایت شود.
فاصله خاموت در شکلپذیری متوسط
طبق مبحث نهم مقررات ملی ساختمان، در تیرهای با شکلپذیری متوسط، فاصله خاموتها در ناحیه بحرانی نباید از کمترین مقدار زیر بیشتر شود:
- یکچهارم ارتفاع موثر مقطع (d/۴)
- هشت برابر قطر کوچکترین میلگرد طولی
- بیستوچهار برابر قطر خاموت
- ۳۰۰ میلیمتر
فاصله خاموت در شکلپذیری ویژه
در تیرهای با شکلپذیری ویژه، به دلیل نیاز به عملکرد لرزهای بهتر، ضوابط سختگیرانهتر است و کمترین مقدار از میان موارد زیر ملاک قرار میگیرد:
- یکچهارم ارتفاع موثر مقطع (d/۴)
- هشت برابر قطر کوچکترین میلگرد طولی
- بیست و چهار برابر قطر خاموت
- ۲۵۰ میلیمتر (به جای ۳۰۰ میلیمتر در حالت متوسط)
نکتهای که خیلی از منابع به آن اشاره نمیکنند این است که در شکلپذیری ویژه، اولین خاموت باید حداکثر در فاصله ۵۰ میلیمتر از بر تکیهگاه قرار بگیرد، در حالی که این الزام در شکلپذیری متوسط به این شکل تصریح نشده است. همین تفاوت کوچک، نشان میدهد چرا در سازههای با شکلپذیری ویژه که معمولا در مناطق با خطر لرزهخیزی بالاتر استفاده میشوند، دقت در چیدمان خاموت اهمیت بیشتری دارد.
در فرمولهای بالا، d ارتفاع موثر مقطع، db قطر میلگرد طولی و dt قطر خاموت است. در بخش بعد، همین فرمولها را با یک مثال عددی واقعی محاسبه میکنیم تا کاربرد آنها کاملا روشن شود.
مثال عددی محاسبه فاصله خاموت
برای اینکه محاسبات ملموستر شود، یک تیر با شکلپذیری متوسط را در نظر میگیریم:
مشخصات تیر:
- ابعاد مقطع: ۳۰ در ۵۰ سانتیمتر
- ارتفاع موثر مقطع (d): تقریبا ۴۵ سانتیمتر (۴۵۰ میلیمتر)
- قطر میلگرد طولی: ۲۰ میلیمتر
- قطر خاموت: ۱۰ میلیمتر
حالا چهار ضابطه را محاسبه میکنیم:
- یکچهارم ارتفاع موثر مقطع: ۴۵۰ ÷ ۴ = ۱۱۲.۵ میلیمتر
- هشت برابر قطر میلگرد طولی: ۸ × ۲۰ = ۱۶۰ میلیمتر
- بیستوچهار برابر قطر خاموت: ۲۴ × ۱۰ = ۲۴۰ میلیمتر
- حداکثر مجاز آییننامه: ۳۰۰ میلیمتر
از میان این چهار عدد، کمترین مقدار ۱۱۲.۵ میلیمتر است. در عمل، آرماتوربند این عدد را به ۱۱۰ میلیمتر یا کمتر گرد میکند تا هم اجرا راحتتر باشد و هم مقدار محاسباتی به طور کامل رعایت شود. یعنی در طول ناحیه بحرانی این تیر که برابر با دو برابر ارتفاع مقطع، یعنی ۱۰۰ سانتیمتر از تکیهگاه است، خاموتها باید هر ۱۱۰ میلیمتر یکبار قرار بگیرند.
همین مثال اگر برای شکلپذیری ویژه تکرار شود، تنها عدد ۳۰۰ میلیمتر آییننامه به ۲۵۰ میلیمتر تغییر میکند، اما چون ۱۱۲.۵ میلیمتر همچنان کمترین مقدار است، فاصله نهایی خاموت تغییری نمیکند. این نکته نشان میدهد که در تیرهای با ابعاد کوچکتر و میلگرد ظریفتر، معمولا ضابطه d/۴ تعیین کننده اصلی فاصله خاموت است، نه سقف عددی آییننامه.
تفاوت ناحیه بحرانی تیر با ناحیه بحرانی ستون
بسیاری از افراد تازهکار در حوزه آرماتوربندی، ضوابط ناحیه بحرانی تیر را با ناحیه بحرانی ستون قاطی میکنند و این اشتباه میتواند به اجرای نادرست هر دو عضو منجر شود. در حالی که هر دو ناحیه به دلیل تمرکز نیرو در محل اتصال اهمیت دارند، منطق محاسبه طول و فاصله خاموت در آنها یکسان نیست.
در تیر، طول ناحیه بحرانی برابر با دو برابر ارتفاع مقطع است و از بر تکیهگاه اندازهگیری میشود. اما در ستون، طول ناحیه بحرانی بر اساس بیشترین مقدار از میان چند ضابطه تعیین میشود:
- یکششم ارتفاع آزاد ستون (L/۶)
- بعد بزرگتر مقطع ستون
- ۴۵۰ میلیمتر
نکته مهم اینجاست که در تیر، ملاک محاسبه طول ناحیه بحرانی کمترین مقدار نیست بلکه فرمول ثابت دو برابر ارتفاع مقطع است، در حالی که در ستون از میان چند گزینه، بیشترین مقدار انتخاب میشود. این تفاوت رویکرد، ریشه در نوع رفتار سازهای این دو عضو دارد؛ ستونها به دلیل تحمل بار محوری همزمان با خمش، رفتار پیچیدهتری دارند و آییننامه برای اطمینان بیشتر، محافظهکارانهتر عمل میکند.
از نظر فاصله خاموت هم تفاوت وجود دارد. در ستونها معمولا ضابطه یکچهارم کوچکترین بعد مقطع جایگزین d/۴ تیر میشود و سقف عددی آییننامه هم متفاوت است. به همین دلیل نمیتوان جدول فاصله خاموت تیر را بدون تغییر برای ستون هم به کار برد، حتی اگر شکلپذیری سازه در هر دو یکسان باشد.

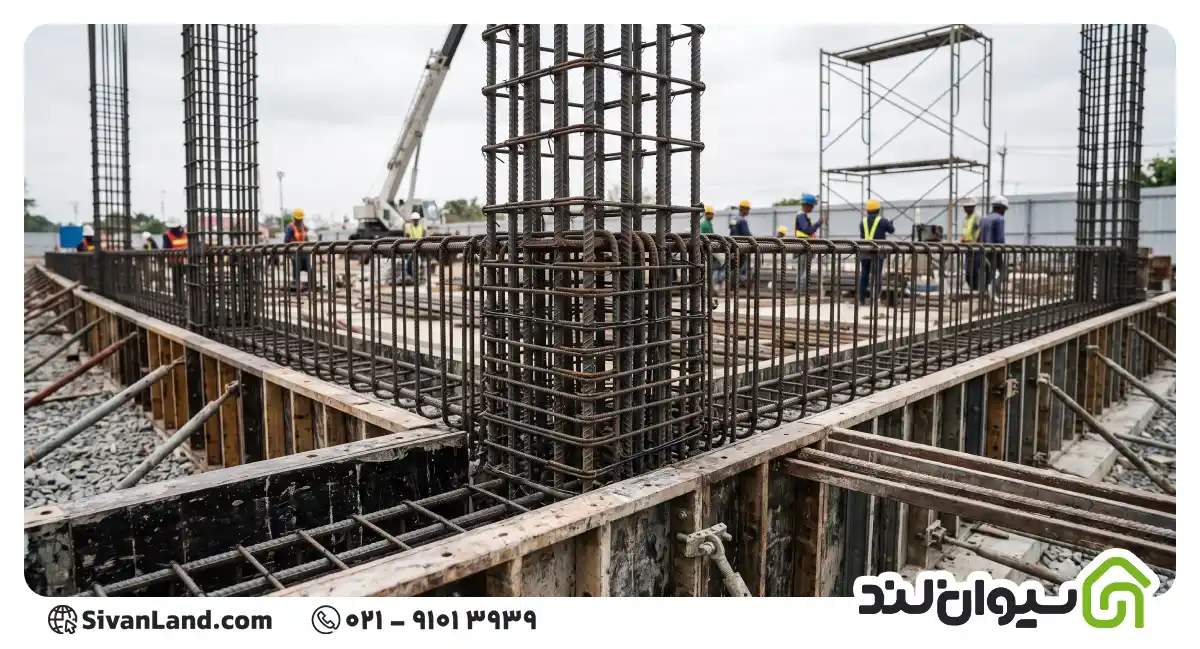

نکات مهم هنگام خرید میلگرد و خاموت برای این بخش از سازه
رعایت دقیق فاصله خاموت در ناحیه بحرانی تیر تنها به محاسبات درست ختم نمیشود؛ کیفیت میلگرد مصرفی هم در نتیجه نهایی تاثیر مستقیم دارد. خاموتها معمولا از میلگرد گرید A2 ساخته میشوند چون این نوع میلگرد انعطافپذیری لازم برای خمکاری را دارد، بدون اینکه در حین خم شدن دچار ترک یا شکستگی شود. اگر تا به حال برایتان پیش آمده که هنگام خم کردن میلگرد با شکستگی مواجه شده باشید، بد نیست سری هم به مطلب علت شکستن میلگرد هنگام خمکاری چیست؟ بزنید تا از این مشکل در پروژه بعدی جلوگیری کنید.
انتخاب قطر درست خاموت هم به همان اندازه اهمیت دارد، چون همانطور که در بخشهای قبل دیدیم، قطر خاموت مستقیما در فرمول محاسبه فاصله ناحیه بحرانی وارد میشود. برای محاسبه دقیق مقدار میلگرد و خاموت مورد نیاز پروژه، میتوانید از راهنمای محاسبه سرانگشتی میلگرد فونداسیون هم کمک بگیرید تا برآورد اولیهتان به واقعیت نزدیکتر باشد.
نکته دیگری که در زمان خرید نباید فراموش شود، پیگیری قیمت میلگرد به روز بازار است، چون نوسانات بازار میتواند بودجهبندی پروژه را به طور محسوسی تحت تاثیر قرار دهد و بهتر است پیش از سفارش نهایی، آخرین قیمتها بررسی شود.
نتیجهگیری
فاصله خاموت در ناحیه بحرانی تیر یکی از آن جزئیاتی است که هرچند در نگاه اول ساده به نظر میرسد، اما مستقیما روی ایمنی سازه در برابر زلزله و نیروهای برشی تاثیر میگذارد. تفاوت شکلپذیری متوسط و ویژه، محاسبه درست طول ناحیه بحرانی و دقت در اجرا، سه رکنی هستند که کنار هم باعث میشوند این بخش از تیر عملکرد مورد انتظار طراح را داشته باشد.
