فونداسیون ساختمان نخستین و در عین حال حیاتیترین بخش هر سازه است که با وجود پنهان بودن زیر سطح زمین، پایداری، تحمل بار و طول عمر کل بنا به آن وابسته است؛ به گونهای که بسیاری از آسیبهای سازهای نظیر نشست ناهمگون یا ترک خوردگی دیوارها، ریشه در طراحی یا اجرای نادرست همین بخش در مراحل ابتدایی پروژه دارند. در این مقاله از سیوان لند، فونداسیون ساختمان به طور کامل بررسی میشود؛ از تعریف و انواع آن گرفته تا اصول طراحی، مراحل اجرا، نکات فنی آرماتوربندی و الزامات کنترل کیفیتی که رعایت آنها برای دستیابی به پیای مقاوم و بادوام ضروری است.
فونداسیون ساختمان چیست؟
فونداسیون ساختمان به زیرینترین بخش سازه گفته میشود که وظیفه انتقال بارهای وارده از ستونها، دیوارها و سایر اجزای سازهای را به خاک زیرین بر عهده دارد. این بار شامل وزن خود ساختمان، بارهای زنده و بارهای جانبی مانند زلزله و باد میشود؛ به همین دلیل فونداسیون باید بتواند این نیروها را به صورت یکنواخت و ایمن به زمین منتقل کند، بدون آنکه از ظرفیت باربری خاک فراتر رود.
دو اصطلاح فونداسیون و شالوده در متون تخصصی معمولاً هم معنا در نظر گرفته میشوند و هر دو به همان بخش زیرین سازه اشاره دارند. طراحی این بخش بدون شناخت دقیق شرایط خاک، از جمله نوع خاک، عمق آبهای زیرزمینی و ظرفیت باربری آن، امکانپذیر نیست؛ نادیده گرفتن این مرحله در برخی پروژههای کوچک مقیاس، یکی از دلایل اصلی نشستهای ناهمگون در سالهای بعد است.
نقش فونداسیون در پایداری سازه
پایداری هر ساختمان در برابر نیروهای وارده، از جمله وزن سازه، بارهای بهرهبرداری و نیروهای زلزله، به عملکرد صحیح فونداسیون وابسته است. اگر پی نتواند بار را به درستی توزیع کند، تنشهای موضعی در نقاطی از خاک متمرکز میشوند که ظرفیت باربری کافی برای تحمل آنها را ندارند. نتیجه این عدم توزیع یکنواخت، معمولاً به صورت نشستهای غیرهمسان در بخشهای مختلف ساختمان ظاهر میشود؛ پدیدهای که با گذر زمان به ترک خوردگی دیوارها، کج شدگی ستونها و در موارد حاد، آسیبهای ساختاری جدی منجر میگردد.
در مناطق زلزلهخیز، اهمیت این موضوع دوچندان است. فونداسیون علاوه بر تحمل بارهای ثقلی، باید نیروهای افقی ناشی از زلزله را نیز بدون از دست دادن یکپارچگی خود مهار کند. به همین دلیل، در بسیاری از پروژهها از شناژهای اتصال دهنده میان پیهای منفرد استفاده میشود تا رفتار سازه در برابر نیروهای جانبی یکپارچهتر باشد و از جابهجایی نسبی فونداسیونها جلوگیری شود.

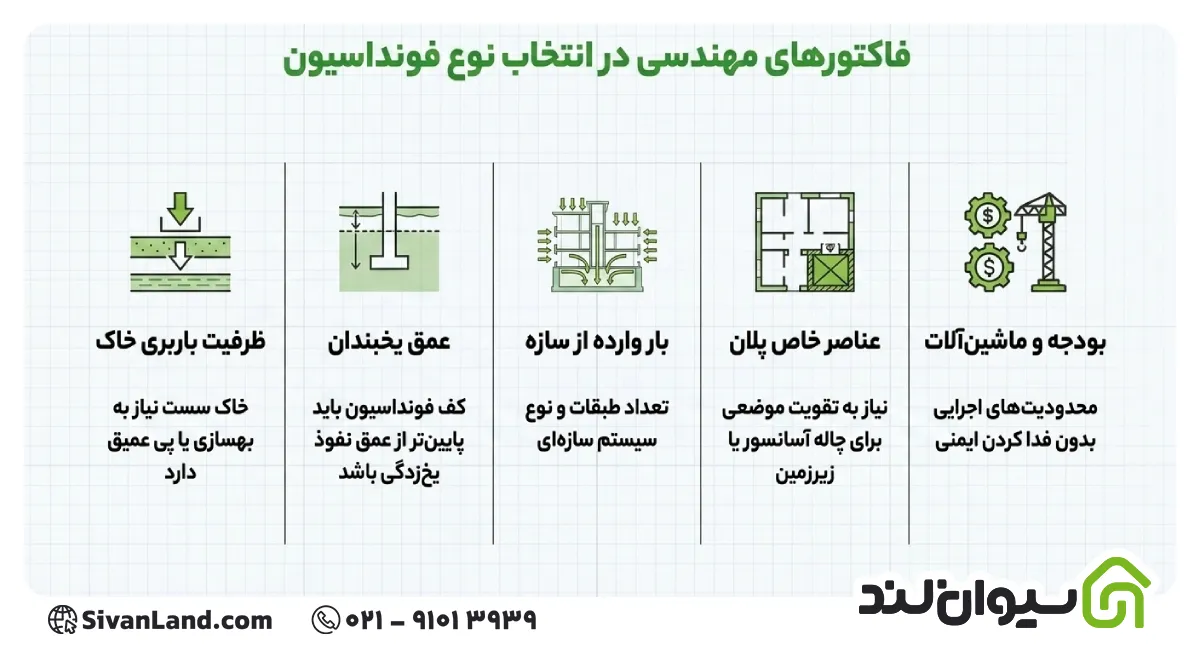

فاکتورهای موثر در انتخاب نوع فونداسیون
انتخاب نوع فونداسیون ساختمان یک تصمیم مهندسی است که باید بر اساس چند عامل کلیدی و به صورت همزمان بررسی شود، نه صرفاً بر مبنای رایجترین روش اجرا در منطقه. مهمترین این عوامل عبارتاند از:
- نوع خاک و ظرفیت باربری آن: خاکهای سست یا ناهمگون نیازمند فونداسیونهای عمیقتر یا بهسازی خاک هستند، در حالی که خاکهای سخت امکان اجرای پیهای سطحی و اقتصادیتر را فراهم میکنند.
- عمق یخبندان منطقه: کف فونداسیون باید بالاتر از این عمق قرار نگیرد تا در فصول سرد از آسیب ناشی از یخزدگی خاک جلوگیری شود.
- بار وارده از سازه: تعداد طبقات، نوع سیستم سازهای و کاربری ساختمان، مستقیماً بر ابعاد و نوع پی اثر میگذارند؛ برجها به فونداسیون عمیق یا گسترده نیاز دارند و ساختمانهای کمطبقه معمولاً با پی سطحی پایدار میمانند.
- وجود عناصر خاص در پلان: فضاهایی مانند چاله آسانسور یا زیرزمین معمولاً نیازمند تقویت موضعی در اطراف خود هستند تا از تمرکز تنش و ترک خوردگی جلوگیری شود.
- بودجه و دسترسی به ماشینآلات اجرایی: این محدودیتها در انتخاب نهایی نوع پی موثرند، هرچند هیچگاه نباید بر ملاحظات ایمنی سازه ارجحیت پیدا کنند.
انواع فونداسیون ساختمان
فونداسیونها بر اساس عمق اجرا، شرایط خاک و نوع بار وارده به دستههای مختلفی تقسیم میشوند که هر یک کاربرد و شرایط اجرایی مشخص خود را دارد.
فونداسیون سطحی
فونداسیون سطحی به پیهایی گفته میشود که در عمق کمی از سطح زمین، معمولاً کمتر از عرض خود پی، اجرا میشوند. این نوع فونداسیون برای ساختمانهایی با بار نسبتاً کم و در زمینهایی با ظرفیت باربری مناسب کاربرد دارد و به دلیل سادگی اجرا و هزینه پایینتر، در اغلب ساختمانهای مسکونی و تجاری کمارتفاع مورد استفاده قرار میگیرد.
فونداسیون عمیق
زمانی که لایههای سطحی خاک ظرفیت باربری کافی نداشته باشند یا سازه بار بسیار سنگینی وارد کند، فونداسیون عمیق انتخاب میشود. در این روش، بار سازه از طریق شمعها یا کیسونها به لایههای مقاومتر خاک در عمق بیشتر منتقل میشود. این نوع پی معمولاً در برجها، پلها و سازههای صنعتی سنگین به کار میرود و از نظر اجرایی و هزینهای پیچیدهتر از فونداسیون سطحی است.
فونداسیون نیمهعمیق
فونداسیون نیمهعمیق حد واسط میان دو نوع سطحی و عمیق قرار دارد و در شرایطی به کار میرود که خاک سطحی توان تحمل بار را ندارد، اما اجرای فونداسیون عمیق از نظر اقتصادی توجیهپذیر نیست. چاههای دستی و شمعهای کوتاه از نمونههای رایج این نوع فونداسیون هستند که در عمقی میانی نسبت به دو دسته دیگر اجرا میشوند.
فونداسیون ویژه
فونداسیون ویژه به سیستمهای پیسازی گفته میشود که برای شرایط خاص طراحی شدهاند و از قاعدههای معمول انواع دیگر پیروی نمیکنند. اجرای این نوع فونداسیون معمولاً در خاکهای مسئلهدار مانند خاکهای رمبنده یا متورم شونده، سازههای با ارتعاش بالا نظیر پی ماشینآلات صنعتی، و برخی سازههای خاص مانند دکلها و برجهای مخابراتی ضرورت پیدا میکند.
فونداسیون منفرد
فونداسیون منفرد یکی از رایجترین زیرمجموعههای فونداسیون سطحی است که برای هر ستون به صورت جداگانه و مستقل اجرا میشود. مقطع این نوع پی معمولاً به شکل مربع یا مستطیل طراحی میشود و بیشتر در ساختمانهای کوچک با بار کم و فاصله مناسب میان ستونها کاربرد دارد.
فونداسیون شناور
فونداسیون شناور یا مت شناور روشی است که در آن وزن خاک برداشته شده از محل حفاری تا حد امکان برابر با وزن ساختمانی است که قرار است روی آن ساخته شود. این تعادل باعث میشود فشار خالص وارده به خاک زیرین به حداقل برسد، به همین دلیل این نوع فونداسیون گزینه مناسبی برای اجرا روی خاکهای نرم و کممقاومت است، به ویژه در سازههایی که امکان اجرای فونداسیون عمیق در آنها وجود ندارد.
مراحل طراحی فونداسیون
طراحی فونداسیون فرآیندی مهندسی و مرحله به مرحله است که پیش از هرگونه فعالیت اجرایی باید به طور کامل انجام شود. نخستین گام، مطالعات ژئوتکنیک است که طی آن با حفر گمانههای آزمایشی و انجام آزمایشهای صحرایی و آزمایشگاهی، مشخصاتی مانند نوع خاک، ظرفیت باربری، عمق آب زیرزمینی و پتانسیل نشست تعیین میشود. نتیجه این مرحله در قالب گزارش مکانیک خاک ارائه میشود که مبنای تمامی تصمیمات بعدی طراحی قرار میگیرد.
پس از مشخص شدن شرایط خاک، مهندس محاسب بار وارده از سازه را شامل بار مرده، بار زنده و در صورت لزوم بار زلزله محاسبه میکند و بر اساس آن، نوع مناسب فونداسیون از میان انواع سطحی، عمیق یا نیمهعمیق را انتخاب مینماید. در ادامه، ابعاد پی از جمله عرض، طول و عمق آن با توجه به ظرفیت باربری مجاز خاک و ضرایب اطمینان تعیین شده در مبحث نهم مقررات ملی ساختمان محاسبه میشود؛ عددی که اگر بیش از حد کوچک انتخاب شود، خطر نشست بیش از حد مجاز را به همراه دارد و اگر بیش از نیاز بزرگ باشد، هزینه پروژه را بیدلیل افزایش میدهد.
مرحله پایانی طراحی، تعیین جزئیات آرماتوربندی است که شامل قطر میلگردهای طولی و عرضی، فاصلهگذاری آنها و میزان کاور بتن میشود. خروجی نهایی این مرحله، نقشههای اجرایی فونداسیون است که باید توسط پیمانکار عیناً و بدون تغییر سلیقهای اجرا شود، چرا که هرگونه انحراف از نقشه، حتی در ابعاد کوچک، میتواند رفتار سازهای پی را تحت تاثیر قرار دهد.
مراحل اجرای فونداسیون
اجرای فونداسیون ساختمان پس از تکمیل مراحل طراحی و تهیه نقشههای اجرایی آغاز میشود و شامل گامهای مشخصی است که رعایت ترتیب و دقت در هر یک از آنها، مستقیماً بر کیفیت نهایی پی اثرگذار است.
- پیادهسازی و کنترل آکسها: پیش از هر اقدامی، محل دقیق ستونها و محورهای سازه با استفاده از دوربین نقشهبرداری روی زمین پیاده و کنترل میشود تا اجرای فونداسیون کاملاً منطبق بر نقشه باشد.
- خاکبرداری: خاک تا عمق و ابعاد تعیین شده در نقشه برداشته میشود. در این مرحله باید به شیب دیوارههای گود و پایداری آن، به ویژه در خاکهای سست یا مجاورت گودهای همسایه، توجه ویژهای شود.
- اجرای بتن مگر: پیش از آرماتوربندی، لایهای نازک از بتن با عیار پایین کف گود ریخته میشود تا سطحی صاف و عاری از تماس مستقیم میلگرد با خاک فراهم شود و از آلودگی و خوردگی زودهنگام آرماتورها جلوگیری گردد.
- قالببندی: بر اساس ابعاد طراحی شده، قالبهای چوبی یا فلزی در محل نصب میشوند تا بتن حین ریختن، شکل و ابعاد مشخص شده در نقشه را حفظ کند.
- آرماتوربندی: میلگردهای طولی و عرضی طبق نقشه اجرایی چیده و با سیمآرماتوربندی به یکدیگر متصل میشوند؛ مرحلهای که به دلیل حساسیت بالا در بخش جداگانهای به طور مفصل بررسی خواهد شد.
- بتنریزی: بتن با نسبت اختلاط مشخص شده و به صورت پیوسته ریخته میشود تا از ایجاد درز سرد و ضعف در یکپارچگی پی جلوگیری شود.
- عملآوری بتن: پس از بتنریزی، سطح فونداسیون باید به مدت کافی مرطوب نگه داشته شود تا فرآیند هیدراتاسیون سیمان به درستی انجام شده و مقاومت نهایی بتن محقق شود.

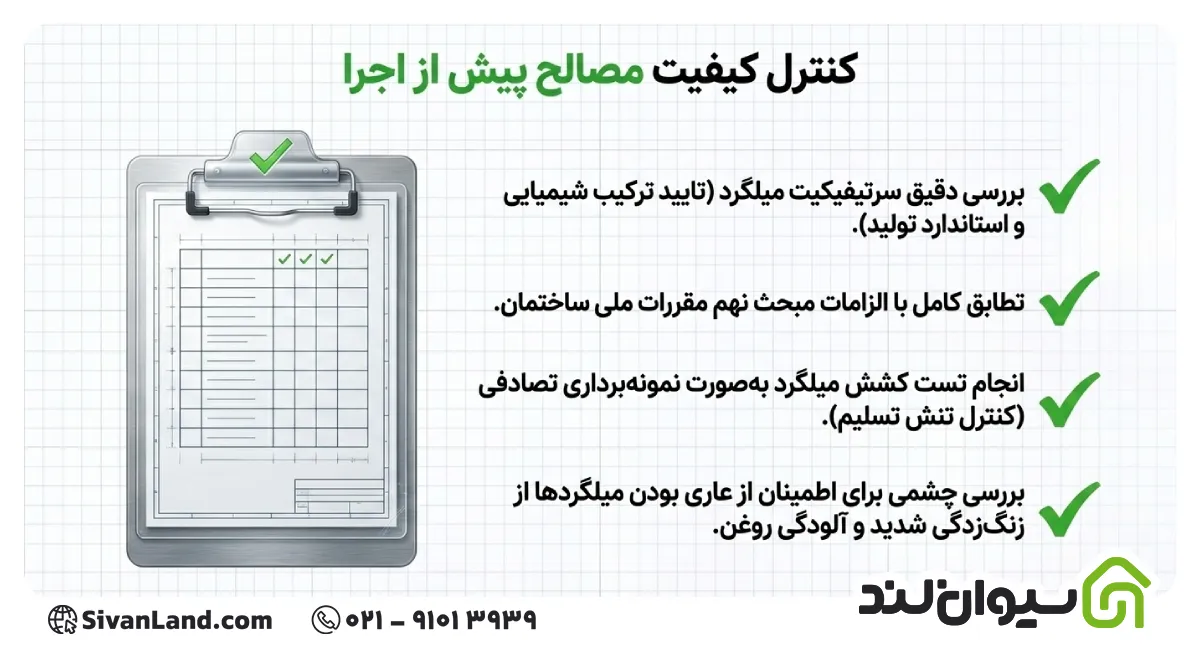

کنترل کیفیت در اجرای فونداسیون
کنترل کیفیت فونداسیون فرآیندی است که باید از لحظه ورود مصالح به کارگاه آغاز شود، نه پس از تکمیل بتنریزی. یکی از نخستین گامها، بررسی سرتیفیکیت میلگرد است؛ این گواهینامه فنی مشخص میکند که میلگردهای تحویلی از نظر ترکیب شیمیایی، مقاومت کششی و استاندارد تولید با الزامات مبحث نهم مقررات ملی ساختمان مطابقت دارند یا خیر. استفاده از میلگردهایی که فاقد این گواهی هستند، یکی از دلایل اصلی افت کیفیت در پروژههای ساختمانی محسوب میشود و شناخت ویژگیهای بیکیفیتترین میلگرد ایران میتواند به ناظران در تشخیص زودهنگام این مصالح نامرغوب کمک کند.
علاوه بر بررسی مدارک، انجام آزمایش تست کشش میلگرد به صورت نمونهبرداری تصادفی از الزامات کنترل کیفیت است. این آزمایش مشخص میکند که میلگرد مصرفی، تنش تسلیم و مقاومت نهایی لازم را دارد یا در برابر بار طراحی دچار گسیختگی زودرس خواهد شد. ضوابط پذیرش آزمایش میلگرد طبق مبحث نهم به طور دقیق مشخص کرده که چه تعداد نمونه باید از هر بچ تولیدی آزمایش شود و در چه شرایطی یک محموله قابل رد شدن است.
در کنار کیفیت مصالح، نظارت اجرایی مستمر نیز نقش تعیین کنندهای دارد. مهمترین مواردی که پیش از بتنریزی باید توسط ناظر بررسی شوند عبارتاند از:
- تطابق قطر و تعداد میلگردهای طولی و عرضی با نقشه اجرایی
- کنترل میزان همپوشانی و محل قرارگیری اورلبها
- بررسی کاور بتن با استفاده از اسپیسرهای مناسب در تمام سطح فونداسیون
- کنترل زاویه و شعاع خم آرماتورها مطابق آییننامه
- اطمینان از عاری بودن میلگردها از زنگزدگی شدید، روغن یا آلودگی سطحی
- بررسی عیار و نسبت اختلاط بتن پیش از تخلیه در محل
پس از بتنریزی نیز کنترل کیفیت ادامه دارد. نمونهگیری از بتن تازه و انجام آزمایش مقاومت فشاری روی نمونههای استوانهای در سنین ۷ و ۲۸ روز، تصویر واقعی از مقاومت نهایی فونداسیون اجرا شده ارائه میدهد. عدم رعایت این مراحل، حتی در صورت استفاده از مصالح باکیفیت، میتواند نتیجه نهایی را تحت تاثیر قرار دهد، چرا که کیفیت فونداسیون حاصل جمع دقتی است که در هر مرحله از کار به خرج داده میشود، نه صرفاً کیفیت مصالح ورودی.
اشتباهات رایج در اجرای فونداسیون و راه پیشگیری
با وجود آشنایی نسبی بسیاری از پیمانکاران با اصول اجرای فونداسیون ساختمان، برخی خطاها همچنان به طور مکرر در کارگاهها تکرار میشوند و ریشه اصلی بسیاری از آسیبهای سازهای در سالهای بعد را تشکیل میدهند.
- نادیده گرفتن مطالعات ژئوتکنیک: شروع اجرا بدون گزارش دقیق مکانیک خاک، یکی از پرهزینهترین اشتباهات است. راه پیشگیری، الزام به انجام گمانهزنی و آزمایش خاک پیش از هرگونه تصمیمگیری درباره نوع و ابعاد فونداسیون است.
- برش نادرست میلگردها: استفاده از ابزارهای نامناسب برای برش میلگرد میتواند ساختار فلزی آرماتور را در محل برش تضعیف کند. استفاده از قیچی میلگرد بر استاندارد بهجای روشهای حرارتی یا دستگاههای نامناسب، از افت کیفیت در نقطه برش جلوگیری میکند.
- برآورد نادرست مصالح: محاسبه ناصحیح میزان میلگرد مورد نیاز، هم میتواند منجر به کمبود مصالح حین اجرا شود و هم هزینه اضافی به همراه داشته باشد. روشهای محاسبه پرت میلگرد در پروژههای ساختمانی به برآورد دقیقتر نیاز پروژه کمک میکند و از توقفهای اجرایی ناشی از کمبود مصالح جلوگیری میکند.
- خمکاری بدون ابزار دقیق: خم کردن میلگرد بدون استفاده از ابزار اندازهگیری مناسب، اغلب به زاویه یا شعاع نادرست منجر میشود. استفاده از شابلون میلگرد برای تعیین دقیق محل و زاویه خمش، احتمال بروز خطا در این مرحله را بهطور قابل توجهی کاهش میدهد.
- بیتوجهی به کاور بتن: حذف یا کاهش فاصله میان میلگرد و سطح خارجی بتن، مسیر نفوذ رطوبت و عوامل خورنده را به آرماتور کوتاه میکند و در بلندمدت به زنگزدگی و کاهش مقاومت سازه منجر میشود.
- بتنریزی غیرپیوسته: توقف طولانی حین بتنریزی باعث ایجاد درزهای سرد و ضعف در یکپارچگی فونداسیون میشود؛ برنامهریزی دقیق برای تامین بتن و نیروی کار پیش از شروع عملیات، این ریسک را از بین میبرد.
- عملآوری ناکافی بتن: خشک شدن سریع سطح بتن پیش از تکمیل فرآیند هیدراتاسیون، مقاومت نهایی فونداسیون را به طور محسوسی کاهش میدهد و نیاز به آبیاری منظم سطح بتن در روزهای ابتدایی را ضروری میکند.
نتیجهگیری
فونداسیون ساختمان بنیان اصلی هر سازه است و کیفیت آن حاصل ترکیب طراحی دقیق مهندسی، انتخاب مصالح استاندارد و اجرای موشکافانه در تمام مراحل، از خاکبرداری تا عملآوری بتن است. همانطور که در این مقاله بررسی شد، آرماتوربندی اصولی و انتخاب میلگرد باکیفیت نقش مستقیمی در پایداری و طول عمر فونداسیون دارد؛ به همین دلیل توصیه میشود پیش از شروع پروژه، مشخصات فنی و قیمت میلگرد مورد نیاز خود را از سیوان لند استعلام بگیرید تا با تضمین اصالت کالا و مشاوره تخصصی، اجرای فونداسیونی مطمئن و مطابق استاندارد را تجربه کنید.
