در هر پروژه بتنآرمه، یک نکته کلیدی وجود دارد که گاهی کمتر از طراحی یا اجرای بتن به آن توجه میشود: اتصال صحیح میلگردها. میلگردها نقش اصلی را در تحمل نیروهای کششی دارند، اما این عملکرد زمانی قابل اعتماد است که انتقال نیرو بین آنها بدون ضعف انجام شود. اینجاست که بحث وصله میلگرد یا همان روش های اتصال میلگرد اهمیت پیدا میکند. از طرف دیگر، روشهای مختلفی برای اتصال آرماتور وجود دارد؛ از وصلههای پوششی ساده گرفته تا کوپلرهای مکانیکی و اتصالات جوشی. هر کدام از این روشها مزایا، محدودیتها و کاربردهای خاص خودشان را دارند و نمیتوان برای همه پروژهها یک نسخه ثابت پیچید. در ادامه با سیوان لند همراه باشید تا به بررسی بهتر و بیشتر این موضوع بپردازیم.
اتصال میلگرد چیست و چرا اهمیت دارد؟
اتصال میلگرد یا همان وصله میلگرد به فرآیندی گفته میشود که طی آن دو یا چند میلگرد به گونهای به هم متصل میشوند تا بتوانند به صورت یکپارچه نیرو را منتقل کنند. در واقع، وقتی طول یک شاخه میلگرد برای پوشش کامل یک عضو سازهای کافی نباشد، از روشهای مختلف اتصال آرماتور استفاده میشود تا این پیوستگی ایجاد شود.
این اتصال میتواند به شکل همپوشانی ساده، استفاده از تجهیزات مکانیکی یا حتی جوشکاری انجام شود. نکته مهم این است که هدف از انواع روش های اتصال میلگرد، فقط کنار هم قرار دادن میلگردها نیست، بلکه ایجاد یک مسیر مطمئن برای انتقال نیرو در طول عضو سازهای است. بسته به نوع پروژه، از میلگردهای مختلفی در آرماتوربندی استفاده میشود که هرکدام ویژگیهای خاص خودشان را دارند. برای مثال اگر بخواهیم بدانیم که نقش میلگرد ترانس چیست، متوجه میشویم این نوع میلگرد بیشتر در کاربردهای خاص و با دقت بالا استفاده میشود و نقش متفاوتی نسبت به میلگردهای ساختمانی رایج دارد.
نقش اتصال میلگرد در انتقال نیرو
در سازههای بتنآرمه، بتن به تنهایی در برابر کشش ضعیف است و این وظیفه بر عهده میلگردها قرار میگیرد. حال اگر در محل اتصال، انتقال نیرو به درستی انجام نشود، عملاً عملکرد کل سیستم زیر سؤال میرود. روش های اتصال میلگرد باید بتواند:
- نیروی کششی را بدون لغزش منتقل کند
- پیوستگی بین میلگردها را حفظ کند
- از تمرکز تنش در یک نقطه جلوگیری کند
به بیان ساده، اگر روش های اتصال میلگرد به درستی انتخاب و اجرا نشوند، حتی با بهترین طراحی هم نمیتوان به عملکرد واقعی سازه اطمینان داشت.
خطرات اجرای نادرست اتصال آرماتور
یکی از اشتباهات رایج در کارگاهها، ساده در نظر گرفتن بحث روش های اتصال میلگرد است. در حالی که اجرای نادرست انواع روش های اتصال میلگرد میتواند پیامدهای جدی داشته باشد. برخی از مهمترین ریسکها عبارتاند از:
- کاهش مقاومت کششی عضو
- ایجاد لغزش بین میلگردها
- تمرکز تنش و ترکخوردگی موضعی
- عملکرد ضعیف در برابر زلزله
- کاهش ایمنی کلی سازه
در پروژههایی که تحت بارهای دینامیکی یا لرزهای قرار دارند، این موضوع حتی حساستر میشود. به همین دلیل، انتخاب روش مناسب اتصال و اجرای دقیق آن، فقط یک جزئیات اجرایی نیست، بلکه بخشی از ایمنی سازه محسوب میشود.
انواع روش های اتصال میلگرد
برای ایجاد پیوستگی در آرماتورها، روشهای مختلفی وجود دارد که هرکدام بر اساس شرایط پروژه، نوع سازه و محدودیتهای اجرایی انتخاب میشوند. شناخت درست انواع روش های اتصال میلگرد کمک میکند در هر موقعیت، گزینهای را انتخاب کنیم که هم از نظر فنی قابل اطمینان باشد و هم از نظر اقتصادی منطقی. در ادامه، مهمترین روش های اتصال میلگرد را به صورت کاربردی بررسی میکنیم.

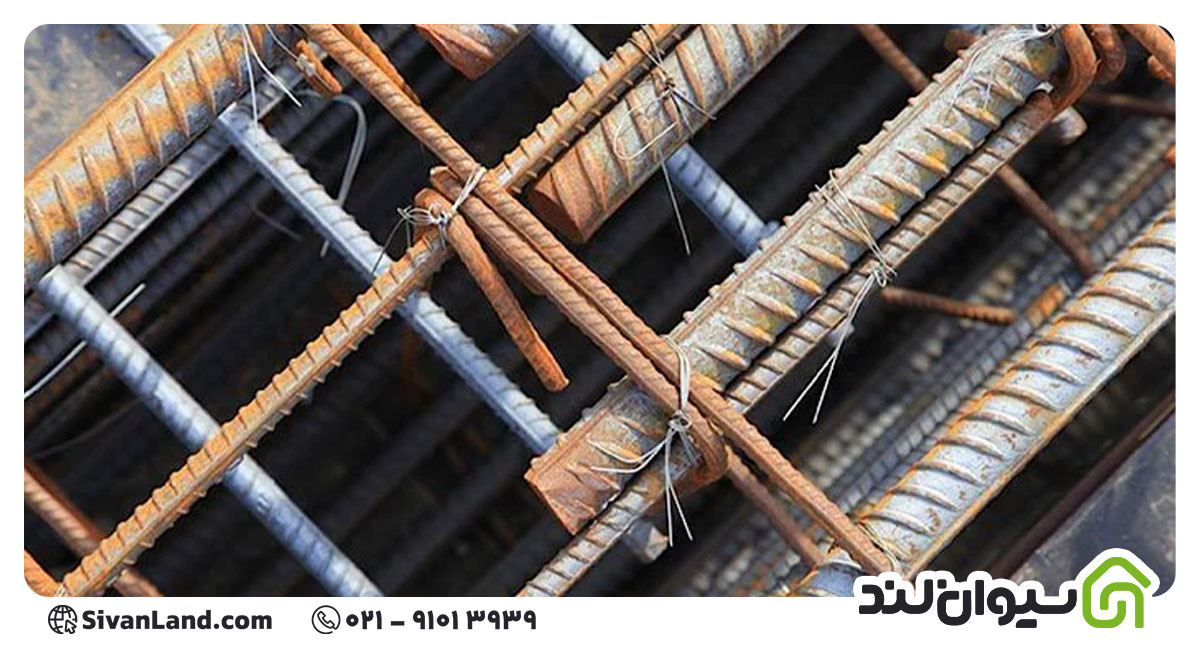

وصله پوششی (اورلب)
وصله پوششی یا اورلب میلگرد رایجترین و سادهترین روش اتصال آرماتور است. در این روش، دو میلگرد در کنار هم با طول مشخصی همپوشانی دارند و انتقال نیرو از طریق چسبندگی بین بتن و میلگرد انجام میشود.
نحوه اجرا
در این روش، میلگردها به صورت موازی در کنار هم قرار میگیرند و با سیم آرماتوربندی بسته میشوند. طول همپوشانی باید بر اساس قطر میلگرد، نوع فولاد و شرایط بارگذاری تعیین شود.
طول اورلب
طول اورلب میلگرد یکی از مهمترین پارامترهاست و معمولاً بر اساس آییننامه تعیین میشود. این مقدار به عواملی مثل:
- قطر میلگرد
- نوع بتن
- شرایط کششی یا فشاری
بستگی دارد و نمیتوان آن را به صورت ثابت در همه پروژهها در نظر گرفت.
مزایا
- اجرای ساده و سریع
- عدم نیاز به تجهیزات خاص
- هزینه پایین
معایب
- مصرف بیشتر میلگرد
- ایجاد تراکم بالا در برخی نواحی
- محدودیت در میلگردهای با قطر بالا
کاربردها
اورلب میلگرد بیشتر در پروژههای معمولی، سازههای با ارتفاع کم و جاهایی که تراکم آرماتور زیاد نیست استفاده میشود.

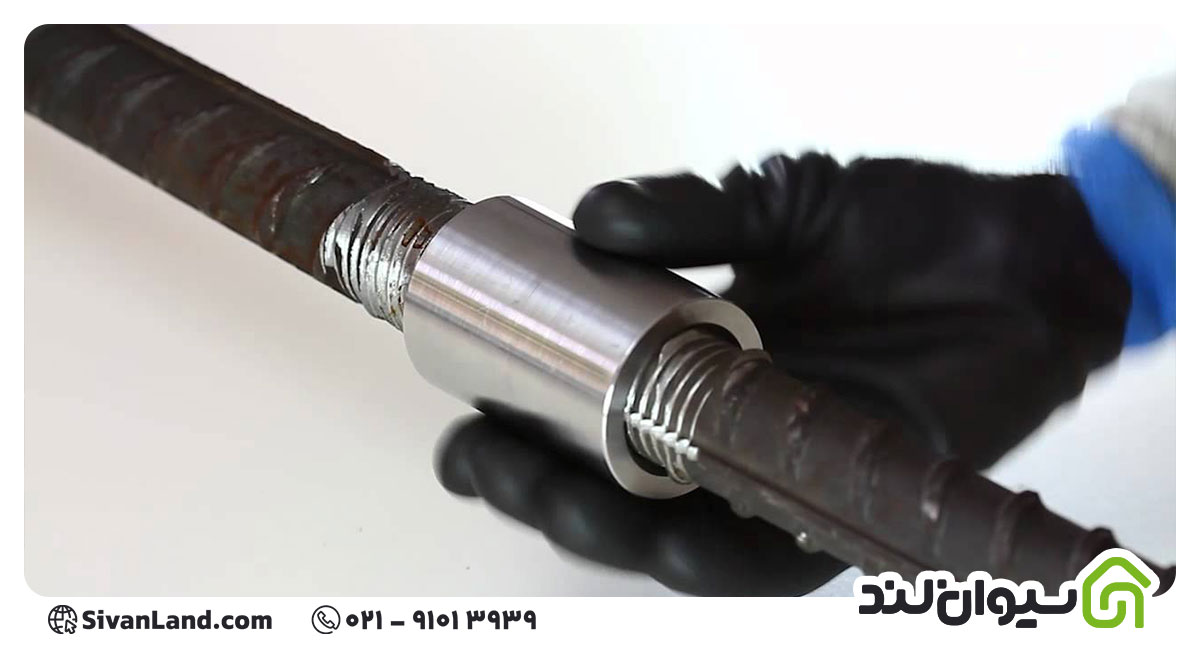

وصله مکانیکی (کوپلر)
در این روش، به جای همپوشانی، از یک قطعه واسط مکانیکی برای اتصال دو میلگرد استفاده میشود. این قطعه که به آن کوپلر گفته میشود، باعث انتقال مستقیم نیرو بین میلگردها میشود.
انواع کوپلر
کوپلرها انواع مختلفی دارند که بسته به شرایط پروژه استفاده میشوند، از جمله:
- کوپلر رزوهای
- کوپلر گروتی
- کوپلر فشاری
هرکدام برای شرایط خاصی طراحی شدهاند و انتخاب آنها نیاز به دقت دارد.
نحوه نصب
معمولاً انتهای میلگردها رزوه میشود و سپس داخل کوپلر پیچ میخورند. در برخی مدلها نیز از گروت یا فشار برای اتصال استفاده میشود.
مزایا
- کاهش مصرف میلگرد
- عدم ایجاد تراکم در محل اتصال
- عملکرد بهتر در انتقال نیرو
معایب
- هزینه اولیه بالاتر
- نیاز به تجهیزات و نیروی متخصص
- حساسیت در اجرا
کاربردها
این روش در پروژههای بزرگ، سازههای بلندمرتبه، مناطق با خطر زلزله بالا و جاهایی که تراکم میلگرد زیاد است، کاربرد بیشتری دارد. در برخی پروژهها برای بهبود عملکرد در برابر خوردگی یا کاهش اصطکاک در اتصالات مکانیکی، از میلگردهایی با پوشش خاص مانند تفلون استفاده میشود. اگر نمیدانید که میلگرد تفلون چیست، باید بگوییم که این نوع میلگرد با داشتن پوشش ویژه، رفتار متفاوتی نسبت به میلگردهای معمولی دارد.

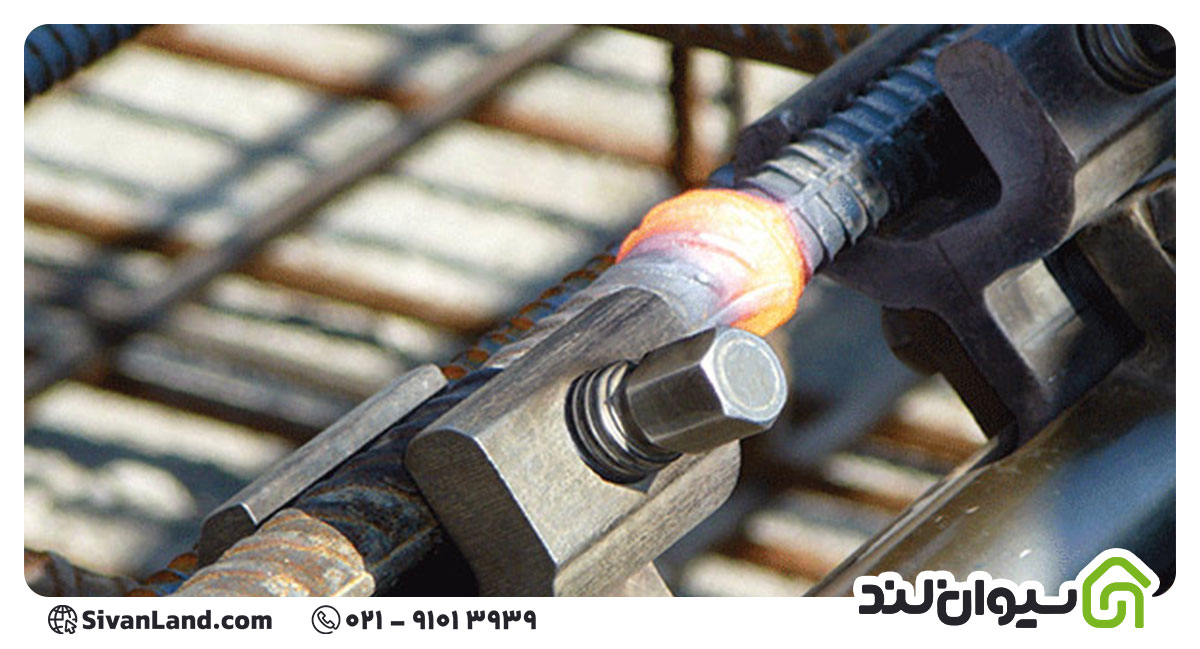

اتصال جوشی میلگرد
در این روش، میلگردها از طریق جوش به یکدیگر متصل میشوند. این نوع وصله میلگرد در برخی شرایط خاص استفاده میشود، اما نسبت به سایر روش های اتصال میلگرد محدودیتهای بیشتری دارد.
انواع جوش
رایجترین روشهای جوشکاری میلگرد شامل:
- جوش قوسی
- جوش فورجینگ
هستند که هرکدام شرایط اجرایی خاص خود را دارند.
محدودیتها
جوشکاری میلگرد، به ویژه برای میلگردهای با آج و مقاومت بالا، همیشه مجاز نیست و باید با دقت و بر اساس ضوابط انجام شود.
خطرات
- کاهش مقاومت میلگرد در محل جوش
- احتمال ایجاد ترک
- وابستگی شدید به کیفیت اجرا
در برخی موارد، اعمال حرارت یا اجرای نادرست میتواند ساختار میلگرد را تضعیف کند؛ مشابه اتفاقی که در علت شکستن میلگرد هنگام خمکاری دیده میشود که معمولاً به دلیل تنشهای موضعی یا کیفیت نامناسب فولاد رخ میدهد.

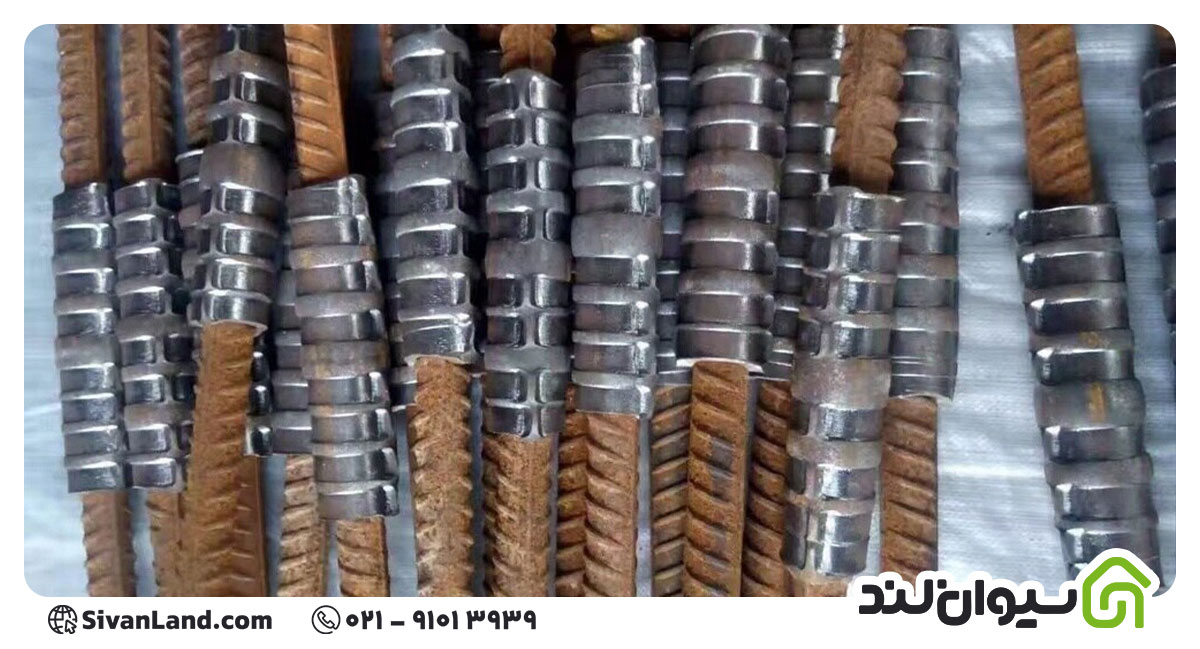

وصله اتکایی
وصله اتکایی کمتر از سایر روش های اتصال میلگرد مورد استفاده قرار میگیرد و معمولاً در شرایط خاص کاربرد دارد.
شرایط اجرا
در این روش، دو میلگرد به صورت انتهایی در تماس با یکدیگر قرار میگیرند و نیرو از طریق تماس مستقیم منتقل میشود. این نوع اتصال باید به گونهای اجرا شود که سطح تماس کاملاً مناسب و دقیق باشد.
کاربردها
وصله اتکایی بیشتر در اعضای فشاری مانند ستونها استفاده میشود، جایی که انتقال نیرو به صورت فشاری انجام میشود و شرایط برای این نوع اتصال فراهم است.
مقایسه سریع روش های اتصال میلگرد
| روش های اتصال میلگرد | مقاومت و عملکرد | هزینه اجرا | سرعت اجرا | تراکم آرماتور | محدودیتها | کاربرد رایج |
| وصله پوششی (اورلب میلگرد) | وابسته به بتن و طول وصله، در صورت اجرای صحیح قابل قبول | پایین | بالا | زیاد (بهخصوص در قطرهای بالا) | محدودیت در میلگردهای قطور و نواحی پرتراکم | سازههای معمولی، پروژههای کوچک |
| کوپلر (وصله مکانیکی) | انتقال مستقیم نیرو، عملکرد بسیار مناسب حتی در شرایط لرزهای | نسبتاً بالا | متوسط | کم | نیاز به تجهیزات و اجرای دقیق | سازههای بلند، مناطق زلزلهخیز |
| اتصال جوشی | وابسته به کیفیت جوش، در صورت اجرای ضعیف کاهش مقاومت دارد | متوسط | متوسط | کم | محدودیت برای برخی میلگردها (مثل A3) | پروژههای خاص، شرایط محدود |
| وصله اتکایی | مناسب برای فشار، عملکرد محدود در کشش | پایین تا متوسط | بالا | کم | فقط در اعضای فشاری قابل استفاده | ستونها، اعضای تحت فشار |
چرا به روش های اتصال میلگرد نیاز داریم؟
در نگاه اول ممکن است اینطور به نظر برسد که خرید میلگرد بلندتر میتواند مشکل را حل کند و نیازی به روش های اتصال میلگرد نباشد. اما در عمل، شرایط اجرایی و الزامات سازهای باعث میشود که استفاده از روش های اتصال میلگرد یک ضرورت اجتنابناپذیر باشد، نه یک انتخاب. در ادامه، مهمترین دلایل استفاده از اتصال آرماتور را بررسی میکنیم.
1. محدودیت طول میلگرد
میلگردها به صورت استاندارد در طولهای مشخصی تولید و عرضه میشوند، معمولاً حدود ۱۲ متر. این محدودیت به دلایل مختلفی از جمله حملونقل، تولید و کنترل کیفیت وجود دارد. در بسیاری از اعضای سازهای مثل ستونها، دیوارهای برشی یا فونداسیونهای گسترده، طول مورد نیاز بیشتر از این مقدار است. در چنین شرایطی، تنها راه ایجاد پیوستگی، استفاده از انواع روش های اتصال میلگرد است.
2. نیاز به پیوستگی در اعضای سازهای
در سازههای بتنآرمه، عملکرد صحیح زمانی حاصل میشود که میلگردها بتوانند به صورت پیوسته در طول عضو عمل کنند. این پیوستگی باعث میشود نیروها به درستی در کل عضو توزیع شوند. اگر این اتصال به درستی انجام نشود:
- انتقال نیرو دچار اختلال میشود
- عملکرد عضو بهصورت موضعی ضعیف میشود
- احتمال ترکخوردگی افزایش پیدا میکند
به همین دلیل، اتصال آرماتور فقط برای افزایش طول نیست، بلکه برای حفظ رفتار یکپارچه سازه ضروری است.
3. کنترل نیروهای کششی و فشاری
میلگردها در سازه تحت نیروهای مختلفی قرار میگیرند، به ویژه نیروهای کششی که نقش اصلی را در طراحی دارند. محل اتصال، یکی از حساسترین نقاط از نظر تمرکز تنش است. اگر روش های اتصال میلگرد به درستی انتخاب نشود:
- ممکن است میلگردها در محل وصله دچار لغزش شوند
- انتقال تنش بهصورت کامل انجام نشود
- ظرفیت واقعی عضو کاهش پیدا کند
در مقابل، یک وصله اصولی میتواند این نیروها را بدون افت محسوس منتقل کند و عملکرد سازه را در شرایط بارگذاری مختلف، از جمله زلزله، پایدار نگه دارد.
بهترین روش اتصال میلگرد کدام است؟
اگر دنبال یک جواب کوتاه هستید، باید گفت بهترین روش اتصال میلگرد وجود ندارد. انتخاب درست همیشه وابسته به شرایط پروژه است. نوع سازه، میزان بار، شرایط اجرایی، تراکم آرماتور و حتی موقعیت جغرافیایی، همگی در این تصمیم نقش دارند. اما میتوان با نگاه مهندسی، مشخص کرد در هر سناریو کدام گزینه انتخاب منطقیتری است.
در پروژههای کوچک و معمولی
در ساختمانهای مسکونی کم ارتفاع یا پروژههایی که:
- تراکم میلگرد پایین است
- قطر میلگردها زیاد نیست
- محدودیت اجرایی خاصی وجود ندارد
وصله پوششی یا اورلب میلگرد معمولاً انتخاب اول است. این روش به دلیل سادگی اجرا و هزینه پایین، در این نوع پروژهها کاملاً جواب میدهد. البته به شرطی که طول وصله به درستی رعایت شود و تراکم آرماتور مشکلساز نشود.
در سازههای بلند و پروژههای سنگین
در ساختمانهای مرتفع، برجها یا سازههایی که:
- بارگذاری سنگین دارند
- قطر میلگردها بالاست
- تراکم آرماتور زیاد است
استفاده از کوپلر (وصله مکانیکی) انتخاب حرفهایتری است. در این شرایط، وصله پوششی میتواند باعث شلوغی بیش از حد آرماتورها و اختلال در بتنریزی شود. کوپلر این مشکل را حل میکند و در عین حال انتقال نیرو را به صورت مستقیم و دقیق انجام میدهد.
در مناطق زلزلهخیز
در نواحی با خطر لرزهای بالا، موضوع فقط اتصال نیست، بلکه عملکرد اتصال در شرایط دینامیکی اهمیت دارد. در این شرایط:
- کوپلر عملکرد قابل اعتمادتری دارد
- تمرکز تنش کمتر ایجاد میشود
- رفتار سازه در زلزله قابل پیشبینیتر است
به همین دلیل، در بسیاری از پروژههای حساس، استفاده از اتصال مکانیکی ترجیح داده میشود.
در شرایط خاص اجرایی
گاهی شرایط پروژه باعث میشود انتخابها محدود شوند. مثلاً:
- فضای کم برای اجرای اورلب میلگرد
- محدودیت در دسترسی
- نیاز به سرعت در اجرا
در این موارد:
- کوپلر یا حتی در برخی پروژهها اتصال جوشی استفاده میشود
- تصمیمگیری بیشتر بر اساس محدودیت کارگاهی انجام میشود تا صرفاً تئوری
آیا جوشکاری گزینه مناسبی است؟
اتصال جوشی به صورت کلی انتخاب اول محسوب نمیشود. دلیل اصلی هم این است که کیفیت آن به شدت وابسته به اجراست. اگر جوشکاری:
- با دقت بالا
- توسط نیروی متخصص
- و طبق ضوابط انجام نشود
میتواند باعث تضعیف میلگرد در محل اتصال شود. به همین دلیل، استفاده از این روش معمولاً محدود و با احتیاط است.
نکات آییننامهای مهم در روش های اتصال میلگرد
در انتخاب و اجرای روش های اتصال میلگرد، صرفاً تکیه بر تجربه کارگاهی کافی نیست. آییننامههای طراحی و اجرا، مثل مبحث نهم مقررات ملی ساختمان یا آییننامه آبا، ضوابط مشخصی را تعیین کردهاند که رعایت آنها برای اطمینان از عملکرد صحیح سازه ضروری است. این ضوابط به طور مستقیم روی ایمنی، دوام و رفتار سازه در شرایط بارگذاری مختلف تأثیر میگذارند. در ادامه، مهمترین نکات آییننامهای در روش های اتصال میلگرد را به شما معرفی خواهیم کرد.
1. طول وصله (طول اورلب میلگرد)
یکی از مهمترین پارامترها در اتصال آرماتور، طول همپوشانی میلگردهاست. این طول باید به اندازهای باشد که انتقال کامل نیرو بین دو میلگرد انجام شود. طول وصله به عوامل مختلفی بستگی دارد، از جمله:
- قطر میلگرد
- نوع فولاد (مثلاً A2 یا A3)
- مقاومت بتن
- شرایط کششی یا فشاری بودن عضو
در حالت کششی، معمولاً طول وصله بیشتر در نظر گرفته میشود، چون حساسیت به لغزش و گسیختگی بالاتر است. استفاده از مقادیر تجربی یا حدسی در این بخش میتواند خطرناک باشد و باید دقیقاً بر اساس آییننامه محاسبه شود.
2. محدودیت استفاده از وصله پوششی
آییننامهها استفاده از وصله پوششی را در همه شرایط مجاز نمیدانند. به عنوان مثال:
- در میلگردهای با قطر بالا، استفاده از اورلب میلگرد محدود یا ممنوع است
- در نواحی بحرانی سازه مثل محل مفصل پلاستیک، باید با احتیاط بیشتری عمل کرد
- در اعضای با تراکم آرماتور بالا، این روش میتواند مشکلساز شود
در این شرایط، معمولاً استفاده از روشهای جایگزین مثل کوپلر توصیه میشود.
3. ضوابط جوشکاری میلگرد
جوشکاری در انواع روش های اتصال میلگرد یکی از حساسترین روشهاست و آییننامهها برای آن محدودیتهای جدی در نظر گرفتهاند. برخی نکات مهم:
- همه میلگردها قابلیت جوشکاری ندارند، به ویژه میلگردهای با کربن بالا
- جوش باید توسط نیروی متخصص و با روش مناسب انجام شود
- کنترل کیفیت جوش (بازرسی) ضروری است
در غیر این صورت، احتمال کاهش مقاومت و ایجاد ترک در محل اتصال وجود دارد.
4. فاصله و محل قرارگیری وصلهها
محل اجرای وصلهها در سازه بسیار مهم است. آییننامهها توصیه میکنند:
- وصلهها در یک مقطع متمرکز نشوند
- فاصله بین وصلهها رعایت شود
- در نواحی با تنش بالا، از اجرای وصله خودداری شود
این موضوع کمک میکند تا از تمرکز تنش و ضعف موضعی در سازه جلوگیری شود.
5. الزامات مربوط به اتصال مکانیکی (کوپلر)
در استفاده از کوپلر نیز ضوابط مشخصی وجود دارد:
- کوپلر باید دارای تأییدیه فنی باشد
- رزوهکاری میلگردها باید دقیق و بدون نقص انجام شود
- اتصال باید بهگونهای باشد که مقاومت آن کمتر از میلگرد نباشد
در واقع، هدف این است که عملکرد اتصال مکانیکی، حداقل معادل میلگرد پیوسته باشد.
اشتباهات رایج در اجرای روش های اتصال میلگرد
در اجرای روش های اتصال میلگرد برخی خطاها به صورت تکراری دیده میشوند که میتوانند مستقیماً روی مقاومت و عملکرد سازه تأثیر بگذارند:
- رعایت نکردن طول اورلب میلگرد و استفاده از مقادیر حدسی
- اجرای وصله در نواحی بحرانی مثل محل بیشترین تنش
- تراکم بیش از حد میلگرد در وصلههای پوششی
- استفاده از جوشکاری بدون توجه به نوع میلگرد
- اجرای نادرست کوپلر و رزوهکاری غیراصولی
- تمرکز تعداد زیادی وصله در یک مقطع
بررسی اقتصادی روش های اتصال میلگرد
از نظر هزینه، انتخاب بین روش های اتصال میلگرد فقط به قیمت اولیه محدود نمیشود و باید هزینه اجرا، زمان و پرت مصالح را هم در نظر گرفت.
- وصله پوششی ارزانترین گزینه است، اما مصرف میلگرد را افزایش میدهد
- کوپلر هزینه اولیه بالاتری دارد، ولی در پروژههای بزرگ میتواند بهصرفهتر باشد
- اتصال جوشی هزینه متوسطی دارد، اما وابسته به کیفیت اجراست
در مجموع، برای پروژههای کوچک اورلب میلگرد اقتصادیتر است، اما در پروژههای بزرگ و پرتراکم، کوپلر انتخاب منطقیتری از نظر هزینه و اجرا محسوب میشود.
سخن پایانی
انتخاب بین روش های اتصال میلگرد یکی از تصمیمهای مهم در اجرای سازههای بتنآرمه است؛ تصمیمی که هم روی عملکرد فنی سازه تأثیر دارد و هم روی هزینه و کیفیت اجرا. اگر پروژه ساده و کم تراکم باشد، وصله پوششی انتخاب مناسبی است. در مقابل، برای سازههای سنگین، پرتراکم یا مناطق زلزلهخیز، استفاده از کوپلر عملکرد مطمئنتری دارد. سایر روشها هم در شرایط خاص و با رعایت ضوابط قابل استفاده هستند. در نهایت، آنچه اهمیت دارد این است که اتصال آرماتور فقط یک مرحله اجرایی ساده نیست، بلکه بخشی از عملکرد سازه است. توجه به ضوابط، اجرای دقیق و انتخاب آگاهانه روش اتصال، میتواند از بسیاری از مشکلات در آینده جلوگیری کند و ایمنی سازه را تضمین کند.
مهمترین اشتباه در اتصال میلگرد چیست؟
رعایت نکردن طول وصله و اجرای آن در محل نامناسب. این دو مورد بیشترین تأثیر منفی را روی عملکرد سازه دارند.
آیا میتوان همه میلگردها را در یک مقطع وصله کرد؟
خیر، این کار باعث تمرکز تنش و ضعف سازه میشود. وصلهها باید در طول عضو پخش شوند.
آیا کوپلر بهتر از وصله پوششی است؟
در شرایط فنی، بله. کوپلر انتقال نیروی دقیقتری دارد و تراکم آرماتور را کاهش میدهد. اما از نظر هزینه، همیشه بهصرفهتر نیست و بیشتر در پروژههای سنگین توجیه دارد.
