نرم افزارهای معماری؛ معرفی AutoCAD، Revit، SketchUp، Rhino و نرم‌افزارهای رندر

نرم افزارهای معماری ابزارهایی هستند که هر معمار و دانشجوی معماری برای طراحی، مدل‌سازی و ارائه پروژه به آن‌ها نیاز دارد. AutoCAD برای ترسیم نقشه‌های دوبعدی، Revit برای مدل‌سازی هوشمند BIM، SketchUp برای مدل‌سازی سریع سه‌بعدی، Rhino برای طراحی فرم‌های آزاد و پیچیده، و نرم‌افزارهای رندر مثل لومیون و وی‌ری برای تبدیل مدل به تصویری واقعی به کار می‌روند.

هرکدام از این ابزارها در یک مرحله مشخص از پروژه کاربرد دارند و دانستن این تفاوت، انتخاب را برای شما ساده‌تر می‌کند. در ادامه این مقاله از مجله سیوان لند، هر یک از این نرم‌افزارها را به‌ صورت خلاصه و کاربردی بررسی می‌کنیم تا بدانید کدام‌یک برای کار شما مناسب‌تر است.

نرم افزارهای معماری چه نقشی در مسیر یک پروژه دارند؟

هیچ‌کدام از نرم افزارهای معماری جایگزین کامل یکدیگر نیستند، بلکه هرکدام در بخشی از مسیر پروژه وارد عمل می‌شوند. طراحی معمولا با یک ایده اولیه شروع می‌شود؛ جایی که SketchUp یا Rhino برای شکل دادن به حجم و فرم به کار می‌آیند. وقتی طرح به مرحله فنی می‌رسد و باید نقشه‌های اجرایی دقیق تهیه شود، AutoCAD وارد کار می‌شود. برای پروژه‌هایی که نیاز به هماهنگی بین معماری، سازه و تأسیسات دارند، Revit و مدل‌سازی BIM جایگزین روش‌های سنتی‌تر شده است.

در پایان، برای ارائه طرح به کارفرما یا مشتری، نرم‌افزارهای رندر مثل لومیون و وی‌ری تصویری واقعی از فضای طراحی‌شده می‌سازند.  شناخت این ترتیب کمک می‌کند به‌جای یادگیری همزمان چند ابزار، بر اساس نیاز واقعی پروژه‌تان مسیر درست را انتخاب کنید.

AutoCAD؛ پایه ترسیم دوبعدی در معماری

AutoCAD قدیمی‌ترین و شناخته‌ شده‌ ترین نرم افزارهای معماری است. شرکت اتودسک آن را اوایل دهه ۱۹۸۰ عرضه کرد و از همان زمان به استاندارد ترسیم نقشه‌های فنی در ایران و بسیاری از کشورها تبدیل شد. کاربرد اصلی آن تهیه نقشه‌های دوبعدی دقیق است؛ پلان‌های معماری، برش‌ها، نماها و جزئیات اجرایی که برای گرفتن پروانه ساختمان و اجرا در کارگاه لازم‌اند.

نقطه قوت AutoCAD دقت بالا در ابعاد و امکان کار با لایه‌های مجزا برای هر بخش از نقشه است، همین موضوع هماهنگی بین معماری، سازه و تأسیسات را در نقشه‌های کاغذی آسان‌تر می‌کند. البته محدودیت اصلی آن این است که یک ابزار ترسیمی است، نه یک مدل هوشمند؛ یعنی اگر ابعاد یک دیوار را در پلان تغییر دهید، این تغییر به‌ صورت خودکار در برش و نما اعمال نمی‌شود و باید هر نقشه را جداگانه اصلاح کنید.

به همین دلیل بسیاری از دفاتر معماری، AutoCAD را برای نقشه‌های اجرایی نهایی نگه داشته‌اند اما مدل‌سازی اصلی پروژه را به نرم‌افزارهایی مثل Revit سپرده‌اند.

Revit و ورود به دنیای BIM

اگر AutoCAD ابزار ترسیم است، Revit ابزار مدل‌سازی هوشمند است. این نرم‌افزار هم محصول اتودسک است اما بر پایه‌ی مفهومی کاملا متفاوت به نام BIM ساخته شده و امروز یکی از پرکاربردترین نرم افزارهای معماری در پروژه‌های بزرگ و اداری به شمار می‌رود.

BIM چیست و چرا Revit را متفاوت می‌کند

BIM یا مدل‌سازی اطلاعات ساختمان یعنی به‌ جای ترسیم خطوط جداگانه، یک مدل سه‌بعدی هوشمند از کل ساختمان بسازید که هر جزء آن، از دیوار و ستون‌ها گرفته تا در و پنجره، اطلاعاتی مثل جنس، ابعاد و حتی هزینه را در خود دارد. برای آشنایی بیشتر با نقش این اجزا در سازه می‌توانید مقاله بررسی اجزای ساختمان را هم بخوانید. با این روش وقتی ابعاد یک دیوار در پلان تغییر کند، این تغییر به‌ صورت خودکار در برش، نما و حتی لیست متریال پروژه هم اعمال می‌شود، تفاوتی که کار را نسبت به AutoCAD چند برابر سریع‌تر می‌کند.

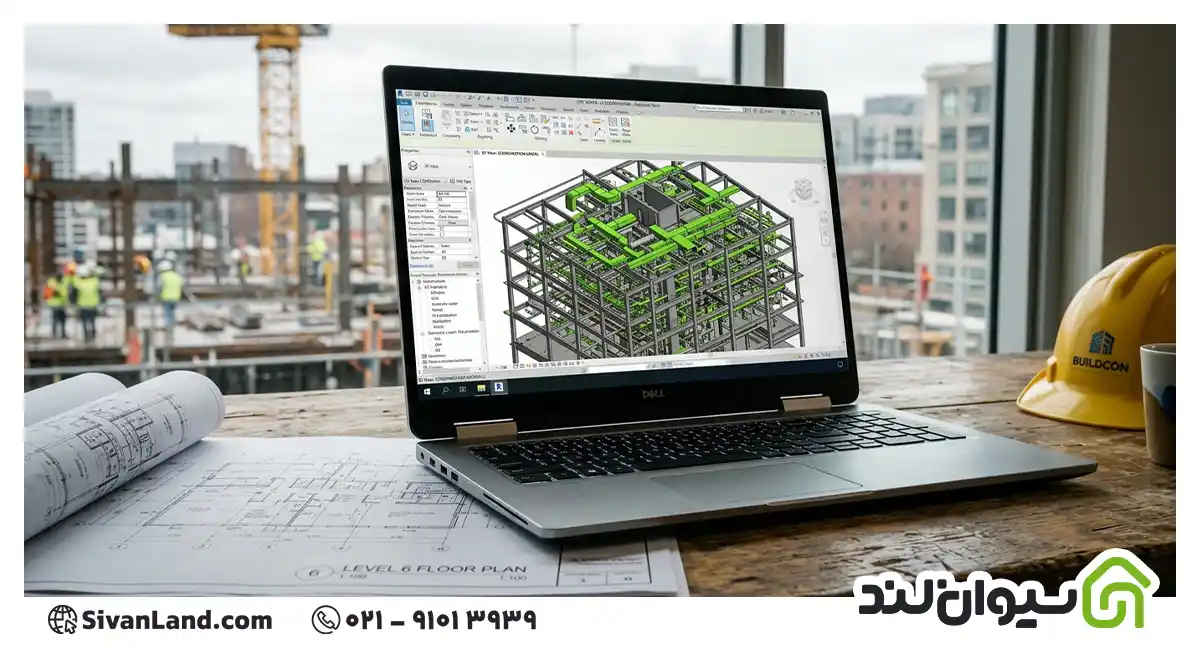

کاربرد Revit در هماهنگی معماری، سازه و تأسیسات

در پروژه‌هایی که چند رشته مهندسی همزمان روی یک ساختمان کار می‌کنند، Revit یک پایگاه داده مشترک ایجاد می‌کند. مهندس سازه، مهندس تأسیسات و معمار همگی روی یک مدل واحد کار می‌کنند و اگر تیر سازه با کانال تهویه تداخل داشته باشد، نرم افزارهای معماری پیش از اجرا این تداخل را نشان می‌دهد. همین قابلیت باعث شده Revit در تحلیل مصرف انرژی و طراحی پایدار هم کاربرد پیدا کند؛ موضوعی که در مقاله معماری پایدار چیست به آن پرداخته‌ایم.

SketchUp؛ ساده‌ترین مسیر برای مدل‌سازی سه‌بعدی

SketchUp را بیشتر به‌ خاطر سادگی‌اش می‌شناسند. رابط کاربری آن آنقدر قابل‌فهم است که بسیاری از دانشجویان معماری، اولین مدل سه‌بعدی خود را با همین نرم‌افزار می‌سازند، بدون نیاز به دوره آموزشی طولانی. حجم پایین فایل‌ها و سرعت بالا در ساخت حجم‌های اولیه، آن را به گزینه‌ای مناسب برای مرحله طراحی مفهومی تبدیل کرده است؛ جایی که هنوز جزئیات دقیق مطرح نیست و فقط باید فرم کلی بنا شکل بگیرد.

کتابخانه بزرگ اجزای آماده SketchUp هم یکی از دلایل محبوبیت آن در طراحی داخلی است، از مبلمان گرفته تا درخت و آدمک برای مقیاس‌دهی، همه در دسترس‌اند. اما همین سادگی در پروژه‌های بزرگ و پیچیده به محدودیت تبدیل می‌شود. SketchUp برای هماهنگی چند رشته مهندسی یا مدیریت جزئیات فنی سطح اجرایی ساخته نشده و اغلب معماران بعد از رسیدن طرح به مرحله فنی، مدل را به Revit یا AutoCAD منتقل می‌کنند. به همین دلیل SketchUp را باید ابزار شروع دید، نه ابزار پایان پروژه.

Rhinoانتخاب معماران فرم‌های آزاد و خلاقانه

Rhino یا به اسم کامل Rhinoceros 3D، ابزاری است که وقتی صحبت از سطوح منحنی و فرم‌های غیرمتعارف می‌شود، بیشترین کاربرد را پیدا می‌کند. برخلاف SketchUp که برای حجم‌های ساده و مستطیلی مناسب‌تر است، Rhino بر پایه مدل‌سازی نربز (NURBS) کار می‌کند، روشی که امکان ساخت سطوح منحنی و پیچیده با دقت ریاضی بالا را می‌دهد. به همین دلیل در پروژه‌هایی که فرم بنا خودش بخشی از هویت طراحی است، مثل نماهای موج‌دار یا سازه‌های ارگانیک، Rhino انتخاب اول بسیاری از معماران است.

نکته‌ای که Rhino را از رقبایش جدا می‌کند، پلاگین گرس‌هاپر است. این افزونه امکان طراحی پارامتریک را فراهم می‌کند؛ یعنی به‌ جای ترسیم دستی هر جزء، با تعریف یک الگوریتم و تغییر چند متغیر، صدها گزینه طراحی متفاوت را در چند ثانیه تولید و مقایسه کنید. یادگیری Rhino به نسبت SketchUp کمی زمان‌برتر است، اما برای معمارانی که به دنبال کنترل دقیق‌تر روی فرم هستند، این سرمایه‌گذاری ارزشش را دارد.

نرم‌افزارهای رندر؛ از مدل تا تصویر واقع‌گرایانه

مدل سه‌بعدی به‌ تنهایی برای ارائه به کارفرما کافی نیست. نرم‌افزارهای رندر همان چیزی هستند که یک مدل خاکستری و بدون بافت را به تصویری نزدیک به واقعیت تبدیل می‌کنند، با نورپردازی، متریال و سایه‌های درست.

لومیون در برابر وی‌ری

لومیون و وی‌ری دو مسیر متفاوت را دنبال می‌کنند. لومیون یک نرم‌افزار مستقل است که سرعت بالایی در رندرگیری دارد و همین موضوع آن را برای انیمیشن‌های معماری و ارائه‌های سریع مناسب کرده است. در مقابل، وی‌ری یک موتور رندر است که به‌صورت پلاگین روی نرم‌افزارهایی مثل SketchUp، Rhino و ۳دی‌مکس نصب می‌شود و کنترل بسیار دقیق‌تری روی نورپردازی و جزئیات متریال می‌دهد. برای همین وی‌ری معمولا انتخاب پروژه‌هایی است که کیفیت نهایی تصویر، برای مثال برای مسابقات معماری یا چاپ، اهمیت بیشتری از سرعت دارد.

اینسکیپ و رندر لحظه‌ای

اینسکیپ رویکرد سومی را پیش گرفته؛ رندر بلادرنگ. با این نرم‌افزار هر تغییری که در مدل اعمال کنید، همان لحظه در تصویر رندرشده هم دیده می‌شود، بدون نیاز به منتظر ماندن برای پردازش. این قابلیت اینسکیپ را برای جلسات کاری با کارفرما و پیمایش مجازی در فضای طراحی‌ شده بسیار کاربردی کرده، هرچند کیفیت نهایی آن معمولا به سطح وی‌ری یا کرونا نمی‌رسد.

روند رو به رشد ابزارهای هوشمند در این حوزه هم قابل چشم‌پوشی نیست، همان‌طور که در مقاله تاثیرات هوش مصنوعی در معماری بررسی کرده‌ایم، بسیاری از این موتورهای رندر امروز از الگوریتم‌های هوش مصنوعی برای حذف نویز و سرعت بخشیدن به پردازش تصویر استفاده می‌کنند.

کدام نرم افزارهای معماری را انتخاب کنیم؟

برای جمع‌بندی کاربرد هرکدام از نرم افزارهای معماری، این جدول می‌تواند راهنمای سریعی برای انتخاب باشد:

اگر تازه‌کار هستید، منطقی‌ترین مسیر شروع با SketchUp است، چون سریع نتیجه می‌گیرید و انگیزه یادگیری ادامه پیدا می‌کند. برای کسی که قصد کار حرفه‌ای در دفاتر معماری یا پروژه‌های بزرگ را دارد، تسلط بر Revit تقریبا اجتناب‌ناپذیر است، چون بیشتر کارفرمایان امروز مدل BIM را پیش‌نیاز همکاری می‌دانند.

از نرم افزارهای معماری تا اجرای واقعی پروژه

هرچقدر هم مدل سه‌بعدی دقیق و رندر زیبا باشد، در نهایت پروژه باید با مصالح واقعی ساخته شود. این‌جاست که فاصله بین دنیای دیجیتال و کارگاه ساختمانی مشخص می‌شود. وقتی در Revit یک دیوار را با جنس مشخصی مدل می‌کنید یا در وی‌ری بافت سنگ نما را روی رندر می‌بینید، آن انتخاب باید در ادامه با مصالح واقعی موجود در بازار تطبیق پیدا کند.

بسیاری از تأخیرها و تغییرات در پروژه‌ها از همین نقطه شروع می‌شود؛ متریالی که در مدل زیبا به نظر می‌رسیده، در اجرا موجود نیست یا قیمتش با بودجه پروژه همخوانی ندارد. به همین دلیل توصیه می‌شود همزمان با مدل‌سازی و رندرگیری، قیمت و موجودی مصالح موردنظر هم بررسی شود تا طرح نهایی از همان ابتدا واقع‌بینانه باشد.

سیوان لند برای همین منظور می‌تواند مسیر شما را ساده‌تر کند؛ از سیمان و بتن گرفته تا مصالح نازک‌کاری و دکور، به‌ صورت آنلاین و با قیمت به‌ روز در دسترس است تا فاصله بین طراحی روی صفحه نمایش و ساخت واقعی کمتر شود.

نتیجه‌گیری

نرم افزارهای معماری هرکدام برای یک مرحله از پروژه ساخته شده‌اند، نه برای جایگزینی کامل یکدیگر. AutoCAD برای نقشه‌های دقیق اجرایی، Revit برای مدل‌سازی هوشمند و هماهنگی بین رشته‌ها، SketchUp برای شروع سریع ایده‌ها، Rhino برای فرم‌های پیچیده و خلاقانه، و نرم‌افزارهای رندر برای ارائه نهایی به کارفرما. شناخت جایگاه درست هرکدام، وقت شما را در یادگیری و اجرای پروژه به‌ مراتب کاهش می‌دهد.

اگر تازه شروع کرده‌اید، لازم نیست همه نرم افزارهای معماری را همزمان یاد بگیرید؛ یکی را متناسب با نیاز فعلی پروژه‌تان انتخاب کنید و بقیه را در مسیر کار اضافه کنید.
