میلگرد یکی از اجزای اصلی و حیاتی در ساخت و ساز است. تمام سازههای بتنی به کمک آن شکل میگیرند و دوام خود را مدیون استحکام فولادی موجود درون بتن هستند. با این حال، یکی از مشکلات رایجی که در کارگاههای ساختمانی، کارخانههای تولید قطعات پیشساخته یا هنگام اجرای آرماتوربندی دیده میشود، پیدا کردن علت شکستن میلگرد هنگام خمکاری است. این مسئله فقط یک اتفاق کوچک در ظاهر نیست؛ بلکه نشانهای از نقص در خود متریال، آلیاژ یا روش انجام کار محسوب میشود و میتواند کیفیت و ایمنی سازه را به شکل جدی تهدید کند.
درک علت شکستن میلگرد هنگام خمکاری، برای مهندسان، ناظران فنی و حتی مجریان پروژه اهمیت زیادی دارد. گاهی میلگرد به ظاهر سالم، در لحظه خمش ناگهان ترک میخورد و از هم جدا میشود؛ بدون اینکه فشار بیش از حدی وارد شده باشد. شناخت دقیق این عوامل به ما کمک میکند تا از بروز خسارت، دوبارهکاری و افت مقاومت سازه جلوگیری کنیم. این مقاله از سیوان لند با رویکردی علمی و در عین حال کاربردی تلاش دارد تمام زوایای فنی این موضوع را پوشش دهد؛ از ویژگیهای متالورژیکی و مکانیکی میلگرد گرفته تا اشتباهات رایج کارگاهی و راهکارهای حرفهای برای پیشگیری از شکست.
بررسی علت شکستن میلگرد هنگام خمکاری
میلگرد، ستون فقرات سازههای بتنی مسلح است و توانایی آن در تحمل نیروهای کششی، به استحکام و انعطافپذیریاش بستگی دارد. اما گاهی همین انعطافپذیری که برای شکلدهی لازم است، تبدیل به نقطهی ضعف میشود و میلگرد در حین فرایند خمش از هم میگسلد. علت شکستن میلگرد هنگام خمکاری را میتوان در چند عامل کلیدی جستجو کرد که عمدتاً به ساختار داخلی فولاد و نحوه اجرای فرآیند خمکاری مربوط میشوند:
۱. کیفیت ساخت میلگرد: بازی با کربن و شکنندگی
یکی از اصلیترین علت شکستن میلگرد هنگام خمکاری، به ترکیب شیمیایی آن بازمیگردد. بسیاری از کارخانههای تولید فولاد، برای دستیابی به مقاومت کششی بالاتر، تمایل به افزایش درصد کربن (Carbon Content) در آلیاژ فولاد میلگرد دارند. کربن، عنصری کلیدی در افزایش سختی و استحکام فولاد است، اما این افزایش سختی، چکشخواری (Ductility) یا قابلیت تغییر شکل بدون شکست را به شدت کاهش میدهد.
میلگردهایی با درصد کربن بالا، عملاً شکنندهتر شده و تحمل تنشهای خمشی را از دست میدهند. این موضوع به ویژه در میلگردهای با گرید بالا (مانند گریدهای AIII یا AIV در استاندارد روسی و معادلهای آن) که برای کاربردهای سازهای حساس طراحی شدهاند، اهمیت دوچندان پیدا میکند.
2. نیروی بیش از حد و ابزارسازی نامناسب: خطای انسانی و مکانیکی
- اعمال نیروی بیش از حد (Overloading): خم کردن میلگرد با استفاده از نیروی بیش از حد مجاز برای آن سایز و گرید، باعث میشود تنشهای وارده بر تاروپود فولاد از مقاومت تسلیم (Yield Strength) و حتی مقاومت نهایی (Ultimate Tensile Strength) آن فراتر رود. این تنشهای شدید، به خصوص در قسمت بیرونی قوس خمش که تحت کشش قرار دارد، میتواند منجر به گسترش ترکهای میکروسکوپی و در نهایت علت شکستن میلگرد هنگام خمکاری باشد. استفاده از ابزار نامناسب یا اجرای غلط مکانیزم خمکاری، اغلب منجر به اعمال این نیروی اضافی و نامتوازن میشود.

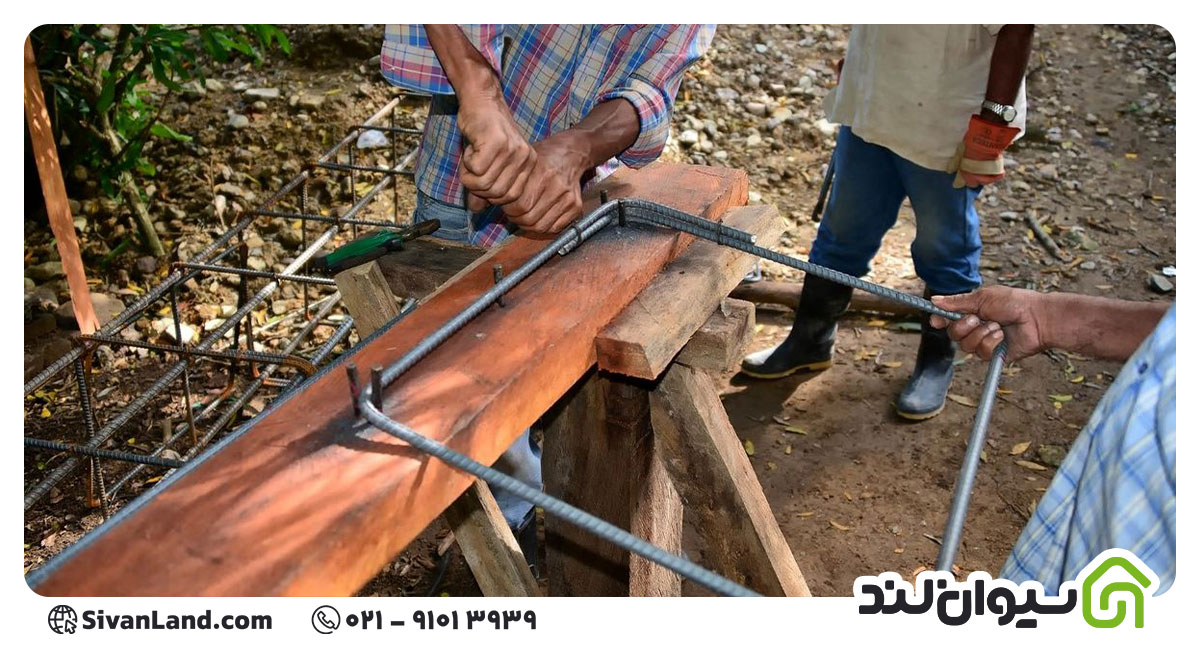

- ابزارسازی نامناسب (Improper Tooling): ابزارهای خمکاری مانند دستگاههای خمکن، قالبها (Dies) و سنبهها (Puncheons) باید متناسب با قطر و گرید میلگرد انتخاب شوند. استفاده از قالبهای با شعاع خمش (Bending Radius) بسیار کوچک نسبت به قطر میلگرد، یکی از شایعترین علت شکستن میلگرد هنگام خمکاری است. مطابق استانداردها، حداقل شعاع خمش برای هر سایز میلگرد تعریف شده است و رعایت نکردن آن، تمرکز تنش بالایی در ناحیهی خم ایجاد میکند. همچنین، سطح ابزارها باید صاف و بدون لبههای تیز یا ناهمواری باشد، زیرا این موارد میتوانند خراشهای سطحی ایجاد کرده و به عنوان نقطه شروع شکست عمل کنند.
ابزارهای مورد استفاده در صنعت ساخت و ساز نقش مهمی در کیفیت نهایی کار دارند. در کنار فرآیند خمکاری، برش میلگرد نیز مرحلهای حیاتی است. اگرچه علت شکستن میلگرد هنگام خمکاری موضوع اصلی ماست، اما شناخت ابزارهای مرتبط مانند دانستن اینکه قیچی میلگرد بر چیست و چه انواعی دارد، برای تکمیل دانش فنی شما مفید خواهد بود.
3. تأثیر دما در علت شکستن میلگرد هنگام خمکاری: گرمای ناکافی یا حرارتدهی اشتباه؟
بحث دما در خمکاری میلگرد، کمی ظریف است و نیازمند دقت علمی:
- گرمای ناکافی (دمای پایین): اجرای فرایند خمکاری میلگرد در دمای محیط (یا دمای پایینتر از حد مجاز) به خصوص برای میلگردهای با مقاومت بالا و درصد کربن زیاد، ریسک بروز علت شکستن میلگرد هنگام خمکاری را به طرز چشمگیری افزایش میدهد. فولاد در دمای پایین، رفتار شکنندهتری از خود نشان میدهد. اما نکتهی مهم اینجاست که گرمای ناکافی لزوماً به معنای نیاز به حرارتدهی کلی میلگرد نیست. در بسیاری از استانداردها، خمکاری گرم (Hot Bending) به عنوان یک روش مجاز برای میلگردهای خاص و با رعایت دقیق دما (معمولاً بالای 800-900 درجه سانتیگراد، نه لزوماً 1100 درجه فارنهایت که معادل حدود 590 درجه سانتیگراد است و ممکن است دمای اشتباهی باشد) و کنترل شعاع خمش، انجام میشود. اما اگر دمای محیط کارگاه یا خود میلگرد به طور طبیعی پایین باشد، شکنندگی افزایش مییابد.
- حرارت دادن نادرست به میلگرد: همانطور که اشاره شد، حرارت دادن به میلگرد در حین خمکاری، اگرچه ممکن است در نگاه اول فرایند را تسهیل کند، اما بسیار مخرب است. حرارتدهی موضعی و کنترل نشده، ساختار دانهبندی (Grain Structure) فولاد را در ناحیهی گرم شده تغییر میدهد. این تغییر ساختاری منجر به بازپخت (Annealing) ناخواسته، کاهش استحکام، ایجاد تنشهای داخلی جدید و در نهایت، شکنندگی شدید در همان ناحیه یا نواحی مجاور میشود. به همین دلیل، خمکاری گرم باید در کورههای صنعتی و با کنترل دقیق دما و زمان انجام شود، نه با شعله افکن در کارگاه تا سبب بروز علت شکستن میلگرد هنگام خمکاری نشود.
۴. مواد بیکیفیت و عملکرد ضعیف: ارتباط مستقیم با قیمت

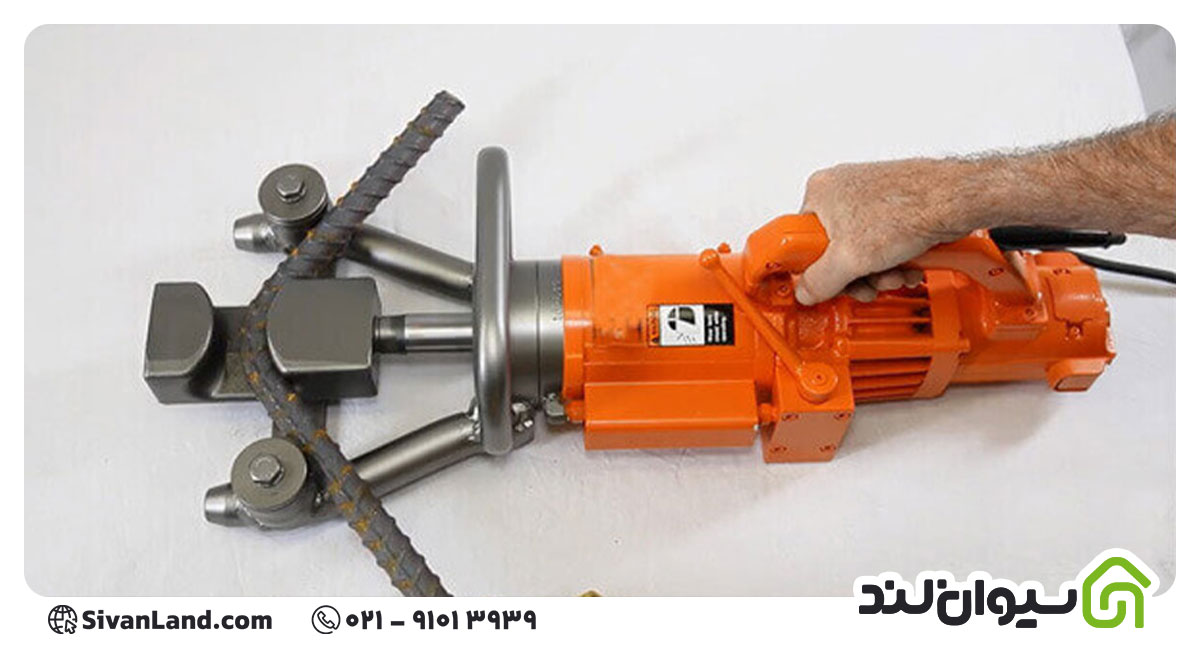

- مواد بیکیفیت (Low-Quality Materials): همانطور که اشاره کردیم، این مورد از علت شکستن میلگرد هنگام خمکاری، ارتباط مستقیمی با قیمت میلگرد دارد. میلگردهایی که از مواد اولیه نامرغوب، ضایعات فولادی نامشخص، یا با فرایندهای تولید غیراصولی ساخته میشوند، معمولاً دارای ناخالصیهای مضر (مانند گوگرد و فسفر بالا)، نقصهای ساختاری (مانند جدایش لایهای یا حفرههای داخلی)، و توزیع نامنظم کربن هستند. این نقایص ذاتی، مقاومت کلی میلگرد را کاهش داده و آن را در برابر تنشهای خمکاری به شدت آسیبپذیر میکند. خرید میلگرد ارزان قیمت اما بیکیفیت، در واقع ریسک بروز علت شکستن میلگرد هنگام خمکاری در مراحل بعدی را به شدت افزایش میدهد.
- عملکرد ضعیف در حین خمش (Poor Performance During Bending): این عبارت میتواند به چندین مورد اشاره داشته باشد:
- اجرای غلط فرایند: سرعت خمکاری نامناسب (خیلی سریع یا خیلی کند)، اعمال ضربه، یا عدم تثبیت صحیح میلگرد در حین خمش میتواند علت شکستن میلگرد هنگام خمکاری باشد.
- عدم رعایت تناسب: استفاده از دستگاه یا ابزاری که برای خم کردن آن سایز میلگرد طراحی نشده است.
- خطای اپراتور: عدم دانش کافی یا بیدقتی در اجرای مراحل خمکاری.
این موارد همگی باعث میشوند که میلگرد نتواند تغییر شکل مورد نظر را به صورت یکنواخت و کنترل شده تحمل کند و تنشها به صورت نامتوازن توزیع شده و منجر به شکست شوند. در بررسی علت شکستن میلگرد هنگام خمکاری، گاهی به خواص مواد اولیه و پوششهای خاص آن برمیخوریم؛ برای مثال، شدانستن اینکه میلگرد تفلون چیست و کاربردهای آن میتواند در درک رفتار میلگرد در شرایط ویژه مفید باشد.
۵. علت شکستن میلگرد هنگام خمکاری که کمتر شناخته شدهاند!
- تنشهای داخلی (Residual Stresses): فرایندهای تولید میلگرد، به خصوص نورد گرم و سپس سرد شدن سریع، میتواند تنشهای داخلی قابل توجهی را در ساختار فولاد ایجاد کند. این تنشهای از پیش موجود، وقتی با تنش ناشی از خمکاری جمع میشوند، مقاومت کلی میلگرد را کاهش داده و آن را مستعد شکست میکنند. میلگردهایی که تحت عملیات حرارتی نامناسب قرار گرفتهاند، تنشهای داخلی بیشتری خواهند داشت و این موجب بروز علت شکستن میلگرد هنگام خمکاری خواهد شد.
- اثر حافظه (Memory Effect) در میلگردهای خاص: برخی آلیاژهای فولادی، حتی پس از تغییر شکل، تمایل دارند به حالت اولیه خود بازگردند. اگر این اثر حافظه در میلگرد وجود داشته باشد و فرایند خمکاری به درستی کنترل نشود، میلگرد ممکن است در حین خمش به دلیل تلاش برای بازگشت به حالت اولیه، دچار تنشهای داخلی شدید و شکست شود. البته این مورد برای میلگردهای ساختمانی استاندارد کمتر رخ میدهد مگر اینکه آلیاژ خاصی بکار رفته باشد.
- آسیبدیدگی در حین حمل و نقل و انبارداری: خراشهای عمیق، ضربدیدگیها، یا خم شدنهای جزئی اما متعدد در میلگردها قبل از استفاده در کارگاه، میتواند نقاط ضعفی در سطح یا درون مقطع میلگرد ایجاد کند که در زمان خمکاری، به محل شروع شکست تبدیل شوند.
انواع شکست میلگرد هنگام خمکاری: از پارگی سطحی تا گسست ناگهانی
وقتی میلگرد در فرایند خمکاری میشکند، این گسستگی به شکلهای مختلفی ظاهر میشود که هر کدام میتواند نشاندهندهی یکی از علت شکستن میلگرد هنگام خمکاری باشد. شناخت این انواع، به ما کمک میکند تا در عیبیابی و پیشگیری از تکرار مشکل، دقیقتر عمل کنیم.
۱. شکست الیافی یا کششی (Ductile/Fibrous Fracture)
شکل ظاهری: یکی از رایجترین علت شکست میلگرد هنگام خمکاری، شکست الیافی یا کششی است. در این نوع شکست، سطح مقطع میلگرد پس از پارگی، ظاهری کشیده، الیافی و فیبری دارد. گویی تار و پود فولاد از هم جدا شدهاند. ممکن است کمی فرورفتگی یا کاسه (Cup) و مخروط (Cone) در محل شکست مشاهده شود، به خصوص در شکستهای تحت کشش خالص. در خمکاری، این نوع شکست معمولاً در سطح خارجی قوس خمش رخ میدهد، جایی که فولاد تحت کشش قرار دارد.
علل احتمالی:
- شعاع خمش نامناسب (خیلی کوچک): تنش کششی بیش از حد در سطح خارجی.
- اعمال نیروی بیش از حد: فراتر رفتن از مقاومت نهایی فولاد.
- عیوب سطحی جزئی: خراشها یا ناهمگنیهای ریز در سطح میلگرد که به عنوان نقطه تمرکز تنش عمل میکنند.
- فرایندهای تولید یا انبارداری نامناسب: که باعث ایجاد تنشهای کششی در سطح میلگرد شدهاند.
- نورد سرد بیش از حد: که چقرمگی (Toughness) میلگرد را کاهش داده است.
۲. شکست دانه دانه یا شکننده (Brittle/Granular Fracture)
شکل ظاهری: برخلاف شکست الیافی، در این نوع شکست، سطح مقطع میلگرد ظاهری صاف، دانهدانه (مانند شکر یا نمک)، و حتی گاهی کریستالی دارد. هیچگونه تغییر شکل قابل توجهی (کشش یا فرورفتگی) قبل از شکست رخ نداده است. این نوع شکست بسیار ناگهانی و مخرب است.
علل احتمالی:
- درصد کربن بسیار بالا: فولاد شکننده شده و توانایی تغییر شکل را از دست داده است.
- وجود ناخالصیهای مضر: مانند گوگرد و فسفر که باعث تردی (Embrittlement) فولاد میشوند، به خصوص در نواحی مرزدانهای (Grain Boundaries).
- حرارتدهی نادرست یا بیش از حد: تغییر ساختار دانهبندی به شکلی که شکنندگی را افزایش دهد.
- سرد شدن سریع (Quenching) ناخواسته: که باعث سخت شدن بیش از حد و ایجاد تردی مارتنزیتی میشود.
- وجود ترکهای داخلی یا سطحی عمیق: که تنش در آنها به سرعت به حد شکست میرسد و سبب بروز علت شکستن میلگرد هنگام خمکاری خواهد شد.
- کار سرد (Cold Working) بیش از حد: که استحکام را بالا برده ولی چقرمگی را به شدت کاهش داده است.
۳. شکست ترکیبی (Mixed Fracture)
شکل ظاهری: در برخی موارد، ممکن است ترکیبی از دو حالت بالا مشاهده شود. به عنوان مثال، بخشی از سطح مقطع ممکن است الیافی و بخش دیگر دانهدانه باشد. این حالت معمولاً زمانی رخ میدهد که محدودهی تمرکز تنش در ناحیهی خمکاری، دارای طیف وسیعی از شرایط باشد.
علل احتمالی:
- تلفیقی از علل بالا: مانند وجود عیوب سطحی (که باعث شروع شکست الیافی میشوند) در میلگردی با درصد کربن بالا (که تمایل به شکست شکننده دارد).
- شروع شکست الیافی که به دلیل بارگذاری ناگهانی یا وجود ترکهای داخلی، به شکست شکننده تبدیل میشود.
۴. شکست ناشی از تردی هیدروژنی (Hydrogen Embrittlement Fracture)
شکل ظاهری: این نوع شکست بسیار شبیه به شکست دانهدانه است، اما اغلب با سطح شکست براق و نقرهای رنگ مشخص میشود. شکست معمولاً در نواحی با تنش بالا رخ میدهد و میتواند بسیار ناگهانی و بدون هشدار قبلی باشد.
علل احتمالی:
- جذب هیدروژن توسط فولاد: این هیدروژن میتواند ناشی از فرایندهای تولید (مانند اسیدشویی یا آبکاری) یا حتی شرایط محیطی باشد. اتمهای هیدروژن در مرزدانهها نفوذ کرده و باعث کاهش شدید استحکام و چقرمگی، به خصوص در تنشهای کششی و در دمای محیط میشوند.
- میلگرد با استحکام بالا: فولادهای با استحکام بالاتر، مستعدتر به این نوع شکست هستند.
- وجود پوششها یا رنگها: که ممکن است فرآیند جذب هیدروژن را تسریع کنند.
راهکارهای پیشرفته و دقیق برای جلوگیری از بروز علت شکستن میلگرد هنگام خمکاری
برای پیشگیری از بروز علت شکستن میلگرد هنگام خمکاری، اقدامات زیر را در نظر بگیرید:
- استفاده از شعاع خمش مناسب: شعاع خمش را بر اساس استانداردهای مربوطه و حداقل مقدار مجاز (معمولاً ۶ برابر قطر میلگرد) انتخاب کنید. از شعاعهای کوچکتر از حد مجاز خودداری کنید.
- انتخاب میلگرد با کیفیت: از میلگردهایی استفاده کنید که دارای چقرمگی (Toughness) کافی بوده و مطابق با استانداردهای معتبر تولید شدهاند. از میلگردهای با درصد کربن بالا یا نامشخص، پرهیز کنید.
- کنترل دما (خمکاری گرم): در صورت امکان، میلگرد را در دمای مناسب (حدود ۹۰۰-۱۱۰۰ درجه سانتیگراد) گرم کنید تا چقرمگی آن افزایش یابد. مراقب حرارتدهی ناهمگن باشید.
- استفاده از تجهیزات دقیق: دستگاههای خمکن مدرن (مانند هیدرولیک یا CNC) با قالبها و سنبههای دقیق، کنترل بهتری بر فرایند اعمال میکنند.
- روانکاری: استفاده از روانکننده مناسب روی میلگرد میتواند اصطکاک را کاهش داده و به خمش نرمتر کمک کند.
- حمایت صحیح میلگرد: اطمینان حاصل کنید که قالب و سنبه، میلگرد را به خوبی در طول خمکاری حمایت میکنند تا از تغییر شکل ناخواسته جلوگیری شود.
- کنترل سرعت و نیرو: سرعت خمش را یکنواخت و نیروی اعمالی را کنترل شده نگه دارید تا از تنشهای ناگهانی جلوگیری شود.
- جلوگیری از خم شدن بیش از حد: از خم شدن میلگرد به زاویهای بیشتر از حد مورد نیاز یا مجاز خودداری کنید.
- بازرسی مداوم: میلگردها را قبل و بعد از خمکاری از نظر وجود ترک یا عیوب سطحی بازرسی کنید.
سخن پایانی
فهمیدیم که علت شکستن میلگرد هنگام خمکاری میتواند ناشی از عملکردهایی باشد که روی آن اجرا میشود. همچنین بهتر است هنگام خمکاری این آهن آلات مواردی را در نظر داشته باشید تا از شکستن آنها جلوگیری کنید. در نهایت، با تأکید بر تلفیق دانش فنی و رعایت اصول اجرایی، میتوان اطمینان از کیفیت و ایمنی میلگردهای خم شده و سازههای اجرا شده با آنها را فراهم نمود.
سیوان لند همواره در تلاش است که شما را در پیشروی پروژهتان همراهی کند و بتوانید با شناخت علت شکستن میلگرد هنگام خمکاری، از اتفاق افتادن آن جلوگیری کنید.
آیا خمکاری مجدد یک میلگرد خم شده خطرناک است؟
بله، به شدت توصیه نمیشود زیرا باعث ضعف و احتمال شکست میلگرد میشود.
حداقل شعاع خمش میلگرد چقدر است؟
معمولاً ۶ برابر قطر میلگرد است، اما برای اطمینان به استاندارد مربوطه مراجعه کنید.
آیا خمکاری میلگرد در هوای سرد خطرناکتر است؟
بله، در دماهای پایین، فولاد شکنندهتر میشود و احتمال شکست افزایش مییابد. در صورت لزوم، پیشگرم کردن میلگرد توصیه میشود.
