آموزش نقشه خوانی میلگرد گام به گام با ساده‌ترین روش

نقشه خوانی میلگرد یکی از مهارت‌های پایه‌ای است که هر مهندس عمران، آرماتوربند و حتی مجری ساختمان باید به آن مسلط باشد، چرا که کوچک‌ترین خطا در تشخیص علائم و اعداد روی نقشه می‌تواند به اجرای نادرست آرماتوربندی و در نهایت کاهش مقاومت سازه منجر شود. با این حال بسیاری از افراد تازه‌کار هنگام مواجهه با علائم فنی، فرمول‌های اختصاری و جزئیات نقشه‌های اجرایی دچار سردرگمی می‌شوند. در این مقاله از سیوان لند قصد داریم نقشه خوانی میلگرد را به زبانی ساده و کاربردی، همراه با مثال‌های عددی واقعی، آموزش دهیم تا بتوانید این مهارت حیاتی را به‌ درستی در پروژه‌های خود به کار بگیرید.

خرید و استعلام قیمت میلگرد
برای خرید و یا استعلام قیمت میلگرد همین حالا تماس بگیرید

نقشه خوانی میلگرد یعنی چه؟ و چه کاربردی دارد؟

نقشه خوانی میلگرد به فرآیند تفسیر علائم، اعداد و نمادهای فنی موجود در نقشه‌های اجرایی سازه گفته می‌شود که با آن مشخص می‌شود هر میلگرد باید با چه قطر، تعداد، فاصله و طولی در کدام قسمت از سازه قرار بگیرد. این نقشه‌ها زبان فنی مهندس طراح را به دستورالعملی قابل‌فهم برای آرماتوربند و مجری تبدیل می‌کنند؛ به همین دلیل تسلط بر آن‌ها صرفا یک مهارت جانبی نیست، بلکه پیش‌نیاز اجرای صحیح هر سازه بتنی محسوب می‌شود.

کاربرد نقشه خوانی میلگرد فقط به شناخت علائم محدود نمی‌شود و در چند حوزه مهم پروژه تاثیر مستقیم دارد:

  • جلوگیری از خطای اجرایی: تشخیص درست قطر، تعداد و محل قرارگیری میلگردها مانع از برش نادرست و جاگذاری اشتباه آرماتور می‌شود.
  • محاسبه دقیق مصالح: با نقشه‌خوانی صحیح می‌توان مقدار واقعی میلگرد مورد نیاز پروژه را استخراج کرد و از خرید اضافی یا کمبود مصالح در میانه کار جلوگیری کرد.
  • کنترل هزینه پروژه: محاسبه دقیق میزان مصرف میلگرد، ارتباط مستقیمی با مدیریت هزینه دارد؛ به‌خصوص در شرایطی که قیمت میلگرد در بازه‌های کوتاه نوسان زیادی دارد.
  • افزایش استحکام و ایمنی سازه: رعایت دقیق فاصله، پوشش بتنی و محل اتصال میلگردها طبق نقشه، مستقیما روی مقاومت کششی و فشاری سازه اثر می‌گذارد.
  • هماهنگی بین عوامل اجرایی: نقشه استاندارد و خوانده‌شده به شکل درست، زبان مشترکی بین مهندس ناظر، طراح و آرماتوربند ایجاد می‌کند و از بروز اختلاف‌نظر در کارگاه جلوگیری می‌کند.

در ادامه، پیش از ورود به فرمول‌ها و مثال‌های عددی، لازم است با علائم پایه‌ای که در تمام نقشه‌های میلگرد تکرار می‌شوند آشنا شویم.

آشنایی با علائم پایه در نقشه میلگرد

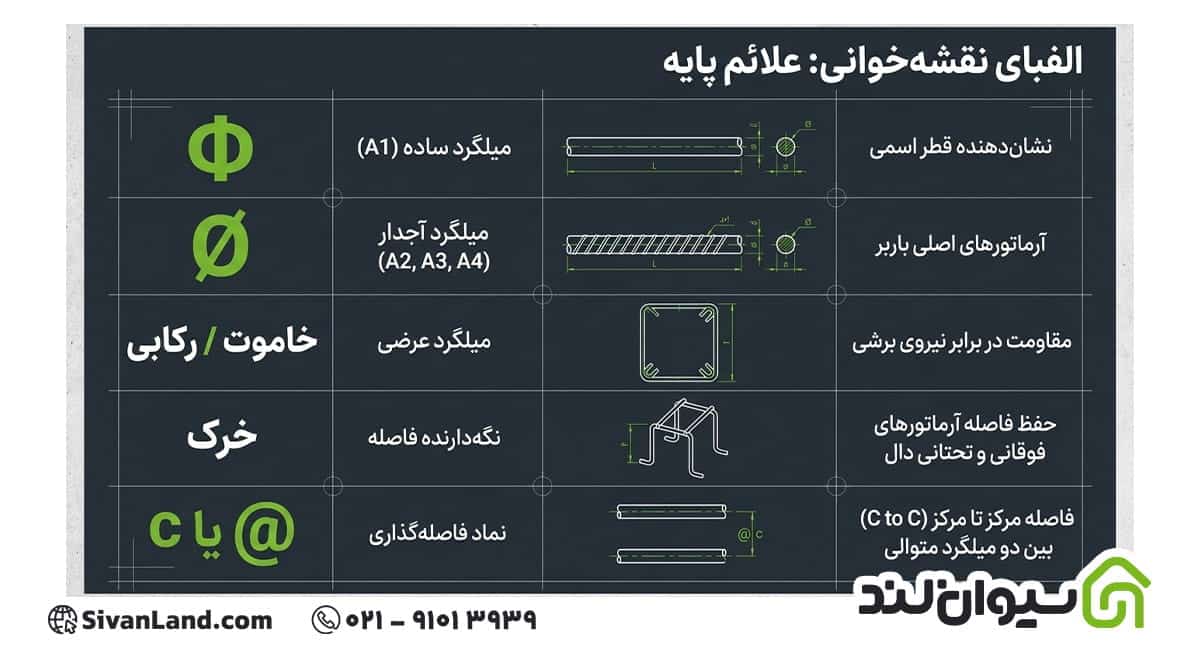

علائم نقشه میلگرد

پیش از ورود به فرمول‌های اصلی، باید با نمادهایی که در تمام نقشه‌های سازه تکرار می‌شوند آشنا شد. این علائم زبان مشترکی هستند که مهندس طراح از طریق آن‌ها نوع، قطر و نقش هر میلگرد را در سازه مشخص می‌کند. مهم‌ترین این نمادها به شرح زیر است:

نماد یا اصطلاح معنا و کاربرد
Φ (فی بدون خط) نشان‌ دهنده میلگرد ساده (A1) و بیانگر قطر اسمی آن
Ø یا فی با خط کج نشان‌ دهنده میلگرد آجدار (A2، A3، A4)
خاموت (تنگ) میلگردهای عرضی که دور میلگردهای طولی ستون یا تیر پیچیده می‌شوند و در برابر نیروی برشی مقاومت ایجاد می‌کنند
رکابی نوعی میلگرد عرضی مشابه خاموت که معمولا در دیوار برشی یا اعضای خاص به کار می‌رود
خرک میلگردهایی که برای نگه‌داشتن فاصله بین آرماتورهای فوقانی و تحتانی سقف یا دال استفاده می‌شوند
خطوط نقطه‌چین متقاطع معمولا ابعاد یا ارتفاع عضو سازه‌ای را نشان می‌دهند
c یا @ نماد فاصله مرکز تا مرکز بین دو میلگرد متوالی

جدا از این علائم گرافیکی، روی بدنه خود میلگردها هم نشانه‌هایی حک می‌شود که به کارخانه تولیدکننده و نوع آج مربوط است. برای نمونه، درج نام یا کد اختصاری یک کارخانه در کنار حرفی مانند C روی بدنه میلگرد، معمولا نشان‌ دهنده نوع آجدار بودن آن با استاندارد مشخصی است. این نشانه‌ها در کنار نقشه، به آرماتوربند کمک می‌کند در صورت اشتباه احتمالی در انبار یا کارگاه، نوع میلگرد را از روی خود شاخه هم تشخیص دهد.

نکته‌ای که نباید نادیده گرفت این است که در برخی نقشه‌های خارجی یا پروژه‌های خاص، سایز میلگردها به‌جای میلی‌متر بر حسب اینچ درج می‌شود. در این حالت هر واحد سایز معادل هشتم اینچ است؛ برای مثال سایز ۴ برابر با ۴ هشتم اینچ یعنی نیم اینچ قطر خواهد بود. آشنایی با این تفاوت برای پروژه‌هایی که از استانداردهای غیرایرانی استفاده می‌کنند ضروری است.

فرمول خواندن مشخصات میلگرد روی نقشه (با مثال عددی واقعی)

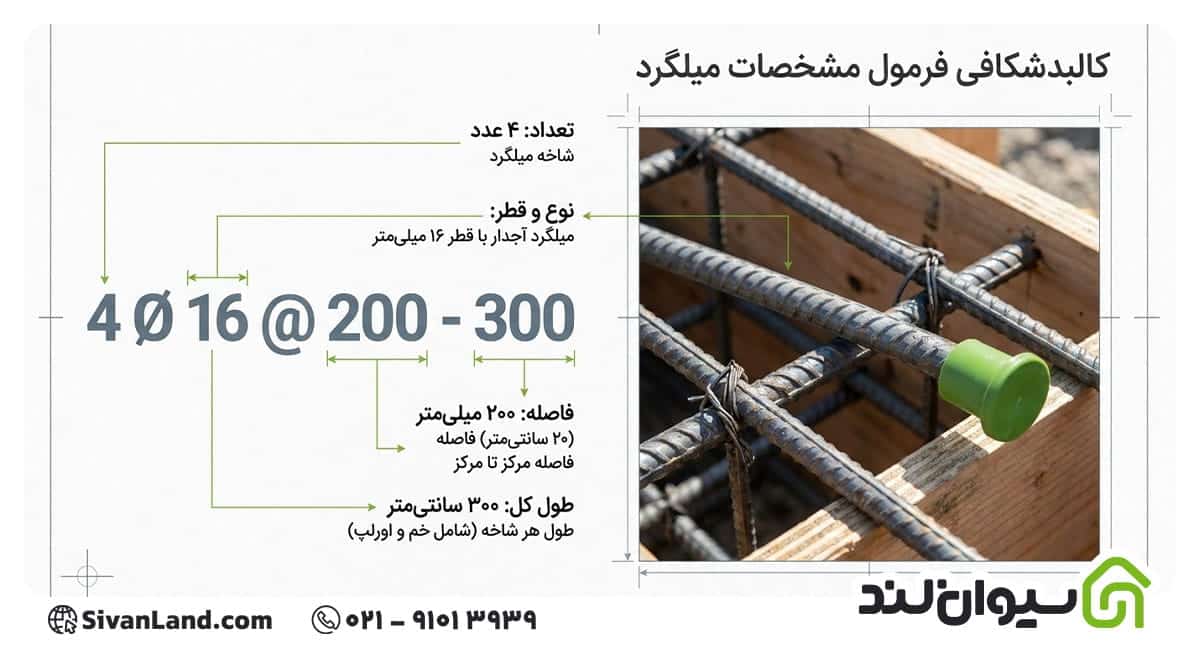

فرمول خواندن مشخصات میلگرد روی نقشه

مشخصات هر میلگرد در نقشه‌های اجرایی معمولا در قالب یک فرمول ثابت درج می‌شود که ترکیبی از عدد، نماد فی و علامت فاصله است. رایج‌ترین شکل این فرمول به صورت A Φ B @ C نوشته می‌شود که هر بخش آن معنای مشخصی دارد:

  • A: تعداد میلگرد (عددی که پیش از نماد فی می‌آید)
  • Φ یا Ø: نماد میلگرد که نوع ساده یا آجدار بودن آن را مشخص می‌کند
  • B: قطر میلگرد بر حسب میلی‌متر (عددی که بعد از فی نوشته می‌شود)
  • @: نماد فاصله‌گذاری
  • C: فاصله مرکز تا مرکز بین دو میلگرد متوالی، معمولا بر حسب سانتی‌متر

برای درک بهتر، فرض کنید روی نقشه یک تیر بتنی عبارت زیر درج شده باشد:

4 Ø16 @200

این عبارت را باید این‌طور بخوانیم: در این عضو سازه‌ای، ۴ شاخه میلگرد آجدار با قطر ۱۶ میلی‌متر استفاده شده و فاصله مرکز تا مرکز هر شاخه از شاخه بعدی ۲۰۰ میلی‌متر یعنی ۲۰ سانتی‌متر است. همین منطق برای خاموت‌ها هم صادق است، با این تفاوت که به‌ جای فاصله بین میلگردهای طولی، فاصله بین حلقه‌های خاموت را نشان می‌دهد؛ برای مثال عبارت Ø8@150 یعنی هر خاموت با قطر ۸ میلی‌متر، در فاصله ۱۵ سانتی‌متری از خاموت بعدی قرار می‌گیرد.

در برخی نقشه‌ها، به‌ خصوص برای دیوارها و شناژها، فرمول به شکل معکوس یعنی C@AØB هم دیده می‌شود که در آن ترتیب نوشتن اجزا تغییر می‌کند اما مفهوم هر بخش همان است. نکته‌ای که هنگام خواندن این فرمول‌ها اهمیت زیادی دارد، توجه به واحد اندازه‌گیری فاصله است؛ چون در برخی نقشه‌ها فاصله بر حسب میلی‌متر و در برخی دیگر بر حسب سانتی‌متر درج می‌شود و اشتباه گرفتن این دو می‌تواند محاسبه تعداد میلگرد مورد نیاز را کاملا به هم بریزد.

گاهی نیاز است طول میلگرد هم در نقشه مشخص شود، به‌خصوص در میلگردهای خم‌دار یا آن‌هایی که نیاز به اورلپ دارند. در این حالت یک پارامتر چهارم به فرمول اضافه می‌شود و عبارت به شکل AΦB@C-D درج می‌شود که در آن D طول کل میلگرد بر حسب سانتی‌متر یا متر است. این بخش از نقشه معمولا در جدول جزئیات یا کنار برش مقطع عضو سازه‌ای آورده می‌شود، نه در متن اصلی پلان.

نقشه خوانی میلگرد فونداسیون

فونداسیون پی و شالوده اصلی ساختمان است و هر خطایی در آرماتوربندی آن، مستقیما به کل سازه منتقل می‌شود. به همین دلیل نقشه خوانی این بخش باید با دقت بیشتری نسبت به سایر اجزای سازه انجام شود. در نقشه فونداسیون معمولا این موارد مشخص می‌شود:

  • ابعاد پی و شناژهای اتصالی
  • تعداد و قطر میلگردهای رویه (بالا) و زیرین (پایین)
  • محل میلگردهای تقویتی، که اغلب زیر ستون‌ها و در گوشه‌های پی قرار می‌گیرند
  • فاصله میلگردها از یکدیگر و پوشش بتنی روی آن‌ها
  • محل عبور لوله‌ها و کانال‌های تاسیساتی که از داخل فونداسیون رد می‌شوند

نوع فونداسیون (گسترده، نواری یا منفرد) در جزئیات میلگردگذاری تفاوت ایجاد می‌کند؛ برای همین پیش از شروع اجرا باید نوع پی از روی نقشه پلان مشخص شود. یکی از نکاته‌ای که آرماتوربندهای کم‌تجربه گاهی از آن غافل می‌شوند، ترتیب صحیح اجرای میلگرد بستر است که در آن میلگردهای زیرین باید پیش از قرارگیری میلگردهای رویی و طبق فاصله مشخص‌شده در نقشه چیده شوند تا کاور بتنی رعایت شود.

نقشه خوانی میلگرد ستون

ستون‌ها بار ساختمان را از تیرها و سقف‌ها دریافت کرده و به فونداسیون منتقل می‌کنند، به همین دلیل آرماتوربندی آن‌ها حساسیت بالایی دارد. نقشه خوانی این بخش با بررسی مقطع ستون شروع می‌شود، جایی که تعداد میلگردهای طولی گوشه‌ای و میانی به‌ همراه قطر آن‌ها درج شده است.

پارامتر نکته اجرایی
میلگرد طولی در گوشه‌ها و کناره‌های مقطع قرار می‌گیرد؛ تعداد و قطر آن با توجه به بار طبقه تعیین می‌شود
خاموت نزدیک محل اتصال تیر و ستون، فاصله خاموت‌ها کاهش می‌یابد تا مقاومت در برابر زلزله بیشتر شود
میلگرد تقویتی معمولا در ساختمان‌های مرتفع یا مناطق زلزله‌خیز به مقطع ستون اضافه می‌شود
تغییر ابعاد در طبقات با کاهش ابعاد ستون در طبقات بالاتر، تعداد و قطر میلگردها نیز کم می‌شود

نکته‌ای که در اجرای عملی اهمیت زیادی دارد، رعایت طول اورلب میلگرد ستون در محل وصله میلگردهای انتظار فونداسیون به میلگردهای طولی ستون است؛ اگر این طول کمتر از حد استاندارد اجرا شود، انتقال نیرو بین دو میلگرد به‌درستی انجام نمی‌شود و مقاومت ستون در برابر نیروهای جانبی افت می‌کند.

نقشه خوانی میلگرد تیر

تیرها بار سقف را جمع‌آوری کرده و به ستون‌ها منتقل می‌کنند، پس آرماتوربندی آن‌ها باید دقیقا مطابق نقشه محاسباتی اجرا شود. در نقشه تیر، میلگردهای بالا و پایین بر اساس نوع نیرویی که تحمل می‌کنند جانمایی می‌شوند: میلگردهای منفی بالای تکیه‌گاه‌ها قرار دارند و میلگردهای مثبت در پایین دهانه تیر جای می‌گیرند. این تفکیک به این دلیل است که لنگر خمشی در طول تیر ثابت نیست و در نزدیکی تکیه‌گاه‌ها و وسط دهانه رفتار متفاوتی دارد.

فاصله خاموت‌ها در طول تیر نیز یکسان نیست؛ نزدیک ستون‌ها که نیروی برشی بیشتر است، خاموت‌ها با فاصله کمتری اجرا می‌شوند و در وسط دهانه این فاصله افزایش می‌یابد. در نقاطی که میلگرد به طول کافی برای پوشش کل دهانه نمی‌رسد، از روش‌های اتصال میلگرد مانند اورلپ یا اتصال مکانیکی استفاده می‌شود که محل دقیق آن هم باید طبق جزئیات نقشه رعایت شود، چون وصله در نقطه اشتباه می‌تواند نقطه ضعف تیر باشد.

نقشه خوانی میلگرد سقف و دال

سقف‌های بتنی، برخلاف تیر و ستون که رفتار خطی دارند، به‌صورت دوبعدی بار را توزیع می‌کنند و همین موضوع نقشه‌خوانی آن‌ها را کمی متفاوت می‌کند. در این نقشه‌ها معمولا چهار دسته میلگرد دیده می‌شود:

  1. میلگرد اصلی که در جهت کوتاه‌تر دهانه قرار می‌گیرد و بار اصلی را تحمل می‌کند
  2. میلگرد فرعی که عمود بر میلگرد اصلی اجرا شده و بار را توزیع می‌کند
  3. میلگرد تقویتی که اطراف بازشوها، دور پله‌ها و در نزدیکی ستون‌ها اضافه می‌شود، چون در این نقاط تمرکز تنش بیشتر است
  4. میلگرد افت و حرارت که از ترک خوردن بتن در اثر تغییرات دما و انقباض جلوگیری می‌کند

در سقف‌های دو طرفه و سقف وافل، توزیع میلگرد پیچیده‌تر از دال یک‌طرفه است و باید هر دو جهت به دقت بررسی شود. رعایت پوشش بتنی در این بخش اهمیت ویژه‌ای دارد، چون کمبود کاور روی میلگردهای سقف مستقیما باعث خوردگی و کاهش عمر مفید سازه می‌شود.

نقشه خوانی میلگرد دیوار برشی

دیوار برشی یکی از اصلی‌ترین اعضای مقاوم در برابر نیروهای جانبی زلزله است، به همین دلیل نقشه خوانی آن نیازمند دقت بالایی است. کار از بررسی ضخامت دیوار و تعداد لایه‌های میلگردگذاری آغاز می‌شود؛ در دیوارهای نازک‌تر معمولا یک لایه و در دیوارهای ضخیم‌تر دو لایه میلگرد افقی و عمودی اجرا می‌شود.

میلگردهای عمودی نیروی خمشی و میلگردهای افقی نیروی برشی دیوار را تحمل می‌کنند، پس فاصله هرکدام باید جداگانه از روی نقشه خوانده شود. در نواحی اطراف بازشوها یا محل اتصال دیوار به تیر و ستون، تراکم میلگرد به‌طور محسوسی بیشتر می‌شود، چون این نقاط در برابر نیروهای جانبی آسیب‌پذیرتر هستند. طول مهاری میلگردها در این بخش هم نباید نادیده گرفته شود؛ کوتاه بودن طول مهاری باعث می‌شود میلگرد نتواند نیرو را به‌طور کامل به بتن اطراف منتقل کند و عملکرد دیوار در برابر زلزله ضعیف شود.

تهیه ریزمتره از روی نقشه

بعد از تسلط بر نقشه خوانی میلگرد در هر بخش سازه، مرحله بعدی که اهمیت اجرایی و مالی زیادی دارد، تهیه ریزمتره یا همان جدول Bar Bending Schedule است. ریزمتره در واقع فهرستی دقیق از تمام میلگردهای مصرفی پروژه است که تعداد، قطر، شکل و طول هر شاخه را مشخص می‌کند و پایه اصلی برای سفارش و خرید میلگرد محسوب می‌شود.

برای تهیه ریزمتره باید اطلاعات زیر از روی نقشه هر عضو سازه‌ای استخراج شود:

  • تعداد میلگرد در هر عضو (فونداسیون، ستون، تیر، سقف یا دیوار برشی)
  • قطر میلگرد که از روی نماد فی در نقشه خوانده می‌شود
  • شکل میلگرد، یعنی مستقیم بودن یا داشتن خم در انتها و طول هر خم
  • طول کل میلگرد با احتساب طول خم‌ها و طول اورلپ در محل وصله
  • وزن واحد طول میلگرد بر اساس قطر آن، که از جدول وزن استاندارد میلگرد به دست می‌آید

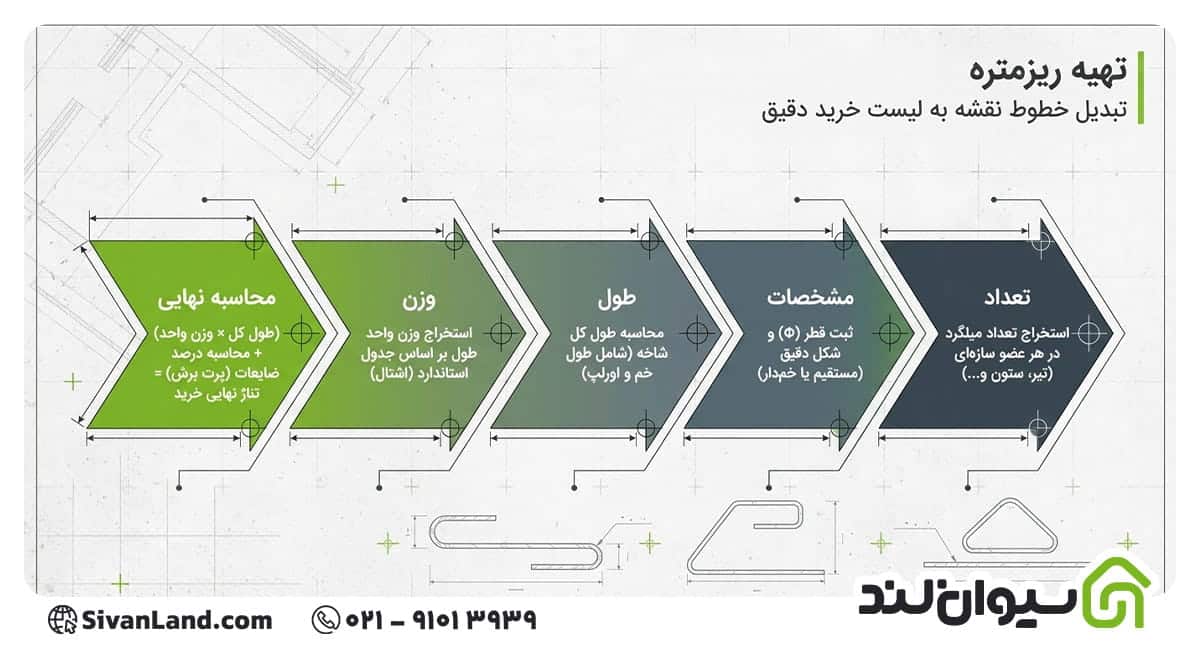

تهیه ریزمتره میلگرد از روی نقشه

بعد از جمع‌آوری این اطلاعات، طول کل هر ردیف میلگرد در وزن واحد طول آن ضرب می‌شود تا وزن کل میلگرد مصرفی هر عضو مشخص شود. جمع این وزن‌ها برای تمام اعضای سازه، وزن کل میلگرد پروژه را نتیجه می‌دهد. این عدد است که مبنای برآورد بودجه و همچنین محاسبه قیمت میلگرد مورد نیاز پروژه قرار می‌گیرد.

نکته‌ای که در تهیه ریزمتره نباید فراموش شود، لحاظ کردن ضایعات برش است. چون میلگردها معمولا در شاخه‌های ۱۲ متری تولید می‌شوند و برش آن‌ها برای رسیدن به طول‌های مورد نیاز نقشه، همیشه با کمی پرت همراه است. مهندسان باتجربه معمولا درصدی ب

اشتباهات رایج در نقشه خوانی میلگرد

با وجود اینکه اصول نقشه خوانی میلگرد چندان پیچیده نیست، در عمل خطاهایی دیده می‌شود که ریشه آن‌ها معمولا بی‌دقتی یا عجله در اجراست، نه ندانستن مفاهیم پایه. شناخت این اشتباهات به همان اندازه خواندن درست نقشه اهمیت دارد.

  1. اشتباه گرفتن واحد فاصله‌گذاری
    • یکی از رایج‌ترین خطاها، خلط بین میلی‌متر و سانتی‌متر در خواندن فاصله میلگردهاست. وقتی نقشه فاصله را بر حسب میلی‌متر درج کرده اما آرماتوربند آن را سانتی‌متر فرض می‌کند، تراکم میلگرد در عضو سازه‌ای ده برابر کمتر از مقدار واقعی اجرا می‌شود که می‌تواند نتیجه‌ای بسیار خطرناک داشته باشد.
  2. نادیده گرفتن تغییر فاصله خاموت در طول عضو
    • در تیر و ستون، فاصله خاموت‌ها در تمام طول عضو یکسان نیست و نزدیک تکیه‌گاه‌ها و محل اتصال به‌ طور معمول کاهش می‌یابد. برخی مجریان از روی عادت یک فاصله ثابت را در کل طول اجرا می‌کنند که این کار مقاومت برشی عضو را در نقاط بحرانی کاهش می‌دهد.
  3. اشتباه در تشخیص میلگرد مثبت و منفی در تیر
    • جابه‌جا کردن جایگاه میلگردهای مثبت و منفی، یعنی قرار دادن میلگرد پایین در بالای تکیه‌گاه یا برعکس، یکی از خطاهای جدی است که مستقیما به رفتار خمشی تیر آسیب می‌زند و گاهی تا مراحل پایانی پروژه هم قابل تشخیص نیست.
  4. رعایت نکردن طول اورلپ استاندارد
    • کوتاه بستن طول همپوشانی در محل وصله میلگردها باعث می‌شود انتقال نیرو بین دو میلگرد به‌طور کامل انجام نشود. این خطا معمولا برای صرفه‌جویی در مصرف میلگرد رخ می‌دهد، در حالی که در عمل ریسک سازه‌ای بسیار بیشتری نسبت به صرفه اقتصادی آن دارد.
  5. عدم توجه به تفاوت نقشه‌های تیپ‌بندی‌ شده
    • در پروژه‌هایی که چند ستون یا تیر با تیپ‌های مختلف طراحی شده‌اند (مثل C1، C2، C3)، استفاده از مشخصات یک تیپ برای عضو دیگر، خطایی است که معمولا از عدم دقت در تطبیق پلان با جدول تیپ‌بندی ناشی می‌شود.
  6. نادیده گرفتن پوشش بتنی (کاور)
    • قرار دادن میلگرد بدون رعایت فاصله استاندارد از سطح بتن باعث می‌شود میلگرد در معرض رطوبت و خوردگی قرار بگیرد و در بلندمدت به کاهش عمر مفید سازه منجر شود. استفاده نکردن از اسپیسر استاندارد یکی از دلایل اصلی این خطاست.
  7. جایگزینی خودسرانه سایز میلگرد
    • گاهی به دلیل نبود سایز مشخص‌ شده در انبار، آرماتوربند بدون مشورت با طراح سازه، میلگرد را با سایز دیگری جایگزین می‌کند. این کار حتی اگر سطح مقطع معادل حفظ شود، ممکن است چیدمان و فاصله میلگردها را از حالت طراحی‌شده خارج کند.

سخن پایانی

نقشه خوانی میلگرد مهارتی است که با شناخت علائم پایه، فرمول‌های استاندارد و توجه به جزئیات اجرایی هر عضو سازه‌ای، به‌مرور برای هر مهندس و مجری قابل یادگیری می‌شود؛ کافی است این اصول را با دقت و بدون عجله در پروژه‌های واقعی تمرین کنید. حالا که با نحوه خواندن نقشه و محاسبه دقیق میلگرد مورد نیاز پروژه آشنا شدید، وقت آن رسیده سراغ تهیه مصالح باکیفیت بروید؛ سیوان لند با ارائه انواع میلگرد استاندارد و اصیل، همراه مطمئنی برای خرید میلگرد مورد نیاز پروژه شماست.
