چیلر دستگاهی است که آب را برای مصارف سرمایشی ساختمان یا خط تولید صنعتی، سرد میکند و این آب سرد را از طریق لولهکشی به فن کویل یا هواساز میرساند. برخلاف کولر گازی که مستقیم هوا را خنک میکند، چیلر واسطه آب است و همین ویژگی آن را برای ساختمانهای بزرگ، مجتمعهای تجاری و کارخانهها گزینهای کارآمدتر کرده است. در ادامه این مطلب از سیوان لند، انواع چیلر از نظر کندانسور و کمپرسور، تفاوت اسکرو و اسکرال، و نکاتی که در قیمت و انتخاب چیلر تاثیر میگذارد را ساده و کاربردی بررسی میکنیم.
چیلر چیست؟
چیلر دستگاهی است که با استفاده از یک چرخه تبرید، دمای آب را پایین میآورد تا این آب سرد بتواند گرمای فضای ساختمان یا یک فرآیند صنعتی را جذب کند. تفاوت اصلی چیلر با کولر گازی همینجاست: کولر گازی مستقیم روی هوا کار میکند، اما چیلر یک واسطه آبی دارد. آب سرد شده در چیلر با لولهکشی به فن کویل یا هواساز منتقل میشود، گرمای هوای فضا را میگیرد و به شکل آب گرمتر به چیلر برمیگردد تا دوباره خنک شود. همین چرخه رفت و برگشت است که هوای ساختمان را در طول شبانهروز خنک نگه میدارد.
برای اینکه این چرخه اتفاق بیفتد، مبردی (معمولا گازهایی مانند R134a یا R410A) بهطور پیوسته بین چهار قطعه اصلی چیلر در گردش است و در هر مرحله حالت فیزیکیاش تغییر میکند.
کمپرسور نقطه شروع چرخه است. وظیفهاش این است که مبرد گازیشکل خروجی از اواپراتور را متراکم کند و فشار و دمای آن را بهشدت بالا ببرد. نوع کمپرسور مستقیم روی راندمان، سروصدا و ظرفیت چیلر اثر میگذارد که در ادامه مقاله، هنگام بررسی چیلر اسکرو و اسکرال، به آن میپردازیم.
کندانسور بعد از کمپرسور قرار میگیرد و کارش دفع گرمای اضافهای است که مبرد در حین تراکم جذب کرده. این دفع گرما یا با عبور هوا از روی کندانسور انجام میشود یا با گردش آب در آن، که همین تفاوت است که چیلر را به دو دسته هواخنک و آبخنک تقسیم میکند.
مبرد بعد از عبور از کندانسور، مایع شده اما هنوز تحت فشار بالاست. اینجا نوبت شیر انبساط است. این قطعه با ایجاد یک افت فشار ناگهانی، دما و فشار مبرد را به شدت پایین میآورد و آن را برای مرحله بعد، یعنی جذب گرما، آماده میکند.
مرحله آخر و در واقع مهمترین بخش از دید کاربر، اواپراتور است. اینجا همان جایی است که مبرد سرد و کمفشار، گرمای آب در حال گردش در چیلر را میگیرد و آن را تبخیر میکند. آب پس از عبور از اواپراتور به دمای مورد نظر (معمولا حدود ۷ درجه سانتیگراد در کاربردهای ساختمانی) میرسد و برای مصرف در فن کویل یا هواساز پمپاژ میشود. مبرد تبخیر شده هم دوباره به سمت کمپرسور برمیگردد و چرخه از نو تکرار میشود.
تفاوت چیلر با کولر گازی و اسپلیت
نکتهای که خیلی از خریداران را گیج میکند این است: کولر گازی و اسپلیت هوا را مستقیم سرد میکنند، اما چیلر آب را سرد میکند و آب سرد است که وظیفه خنککاری فضا را بر عهده دارد. به همین دلیل چیلر معمولا برای مجموعههایی با چند واحد یا طبقه بهصرفهتر است، چون یک دستگاه میتواند چند فن کویل را همزمان تغذیه کند. اگر پروژه شما در مقیاس کوچکتر است و هنوز بین گزینههای سادهتر تصمیم نگرفتهاید، مقایسه کولر گازی پرتابل با سیستمهای مرکزی هم میتواند به انتخاب درستتر کمک کند.
چیلر تراکمی و چیلر جذبی چه تفاوتی دارند؟
چیلرها از نظر نوع سیکل تبرید به دو گروه اصلی تقسیم میشوند: تراکمی و جذبی. چیلر تراکمی همان چیزی است که در بخش قبل توضیح دادیم و برای تولید سرما از برق و کمپرسور استفاده میکند. این نوع، پرکاربردترین چیلر در ساختمانهای مسکونی، اداری و تجاری ایران است و بیشتر بحث این مقاله هم حول همین نوع میچرخد.
چیلر جذبی بهجای کمپرسور مکانیکی، از یک ماده جاذب (معمولا محلول آب و لیتیوم بروماید) و منبع حرارتی مثل بخار، آب داغ یا گاز طبیعی برای ایجاد چرخه سرمایش استفاده میکند. مبرد در این سیستم زیر خلاء تبخیر میشود و همین کاهش فشار است که دمای آب را پایین میآورد، بدون آنکه نیاز چندانی به مصرف برق باشد.
مزیت اصلی چیلر جذبی، مصرف برق بسیار پایینتر آن است، به همین دلیل در کارخانههایی که حرارت اتلافی یا بخار مازاد دارند (مثل پالایشگاهها و نیروگاهها) انتخاب اقتصادیتری بهحساب میآید. در مقابل، هزینه اولیه خرید و نصب آن بهمراتب بالاتر از چیلر تراکمی است و به فضای بزرگتری هم نیاز دارد؛ به همین دلیل برای ساختمانهای مسکونی و تجاری معمولی، چیلر تراکمی گزینه منطقیتری است.
چیلر هواخنک چیست؟
چیلر هواخنک نوعی چیلر تراکمی است که کندانسور آن با عبور هوای محیط، گرمای مبرد را دفع میکند. برای این کار از فنهای بزرگی استفاده میشود که هوای بیرون را از روی کویل کندانسور عبور میدهند، دقیقا شبیه چیزی که در پشت یخچال یا کولر گازی میبینید، فقط در ابعاد بسیار بزرگتر. همین سادگی ساختار باعث شده چیلر هواخنک رایجترین نوع چیلر در ساختمانهای ایران باشد.
بزرگترین مزیت چیلر هواخنک، نصب و راهاندازی ساده آن است. چون نیازی به برج خنککن، منبع آب مکمل یا سیستم تصفیه آب ندارد، هزینه اولیه و پیچیدگی تاسیساتی آن پایینتر از چیلر آبخنک است. همچنین در هر اقلیمی، حتی مناطقی که آب کافی برای برج خنککن در دسترس نیست، قابل استفاده است. نگهداری آن هم نسبت به مدلهای آبخنک سادهتر است، چون قطعات کمتری درگیر هستند و نیازی به کنترل کیفیت آب گردشی کندانسور نیست.
در مقابل، راندمان چیلر هواخنک بهویژه در روزهای گرم تابستان افت میکند، چون دمای هوای محیط مستقیم روی توان دفع گرمای کندانسور اثر میگذارد. هرچه هوای بیرون گرمتر باشد، کندانسور سختتر کار میکند و مصرف برق دستگاه بالا میرود. صدای فنهای کندانسور هم معمولا بیشتر از مدل آبخنک است، به همین دلیل محل نصب آن باید با فاصله از فضاهای آرام مثل اتاقخواب انتخاب شود.
از نظر کاربرد، چیلر هواخنک برای ساختمانهای مسکونی، تجاری و اداری با ظرفیت کم تا متوسط (معمولا تا حدود ۲۰۰ تن تبرید) گزینه اول است. برای ظرفیتهای خیلی بالاتر یا پروژههایی که مصرف انرژی اهمیت زیادی دارد، چیلر آبخنک که در بخش بعد بررسی میکنیم، معمولا صرفه اقتصادی بیشتری دارد.
چیلر آب خنک چیست؟
چیلر آبخنک هم مثل چیلر هواخنک از سیکل تراکمی استفاده میکند، با این تفاوت که دفع گرمای کندانسور بهجای هوا، توسط آب انجام میشود. آب گرم خروجی از کندانسور به یک برج خنککن فرستاده میشود، در آنجا با تماس با هوای بیرون خنک میشود و دوباره به چیلر برمیگردد. به همین دلیل، چیلر آبخنک همیشه با یک برج خنککن و پمپ گردش آب مکمل، بهصورت یک مجموعه کار میکند، نه بهتنهایی.
مزیت اصلی این نوع، راندمان بالاتر و پایداری عملکرد در دماهای مختلف هواست. چون آب برج خنککن معمولا در دمایی پایینتر و ثابتتر از هوای محیط قرار دارد، کندانسور راحتتر گرما را دفع میکند و مصرف برق دستگاه بهازای هر تن تبرید کمتر میشود. صدای چیلر آبخنک هم بهطور محسوسی از مدل هواخنک کمتر است، چون فن بزرگی روی کندانسور خودش وجود ندارد.
اما این راندمان بالاتر، هزینه و پیچیدگی بیشتری هم به همراه دارد. علاوه بر خرید برج خنککن و پمپ، باید آب گردشی بهطور مرتب از نظر کیفیت (رسوب، خوردگی و رشد جلبک) کنترل و تصفیه شود، وگرنه راندمان کندانسور بهمرور افت میکند. فضای نصب مورد نیاز هم بیشتر است، چون برج خنککن معمولا روی پشتبام یا فضای باز جاگذاری میشود.
به همین دلایل، چیلر آبخنک بیشتر در پروژههای بزرگ صنعتی، تجاری و ساختمانهای با ظرفیت سرمایشی بالا (معمولا بیش از ۲۰۰ تن تبرید) بهصرفه است، جایی که هزینه اضافه نصب و نگهداری در بلندمدت با صرفهجویی مصرف برق جبران میشود.

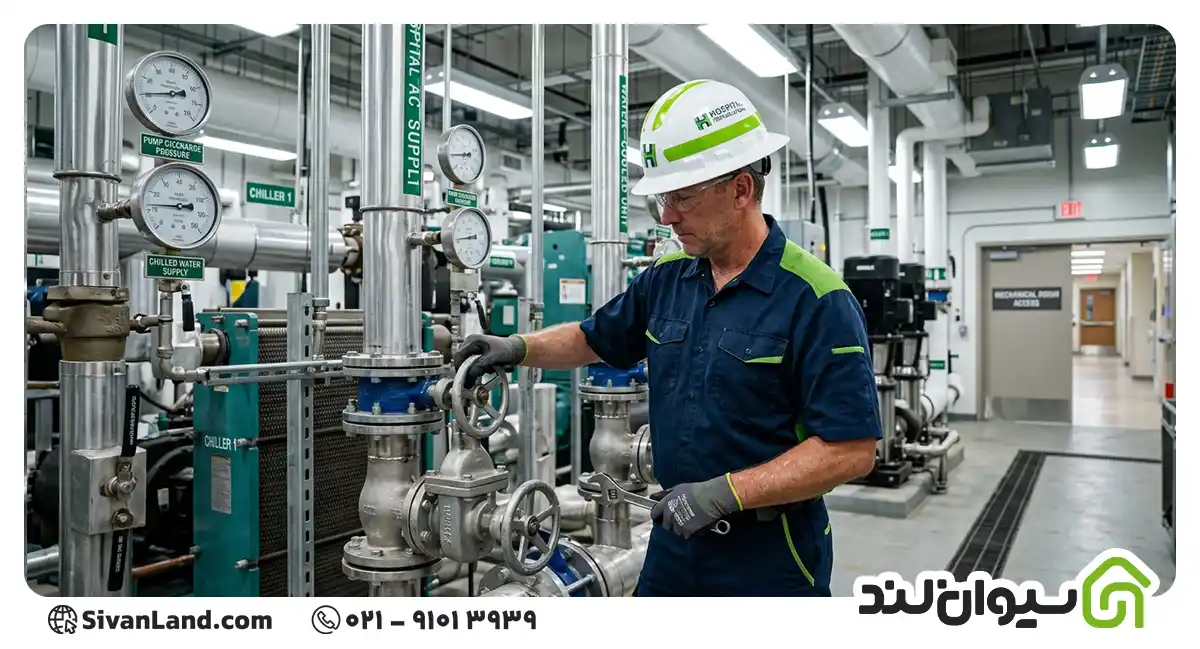

مقایسه چیلر هواخنک و آب خنک
برای جمعبندی آنچه در دو بخش قبل گفته شد، این جدول تفاوتهای اصلی دو نوع چیلر را در یک نگاه نشان میدهد:
| پارامتر | چیلر هواخنک | چیلر آبخنک |
|---|---|---|
| نحوه دفع گرما | عبور هوا از کندانسور | گردش آب و برج خنککن |
| هزینه اولیه | پایینتر | بالاتر (به همراه برج خنککن) |
| راندمان انرژی | متوسط، وابسته به دمای هوا | بالاتر و پایدارتر |
| نیاز به آب | ندارد | دارد (آب گردشی برج خنککن) |
| سطح صدا | بیشتر | کمتر |
| نگهداری | سادهتر | نیاز به کنترل کیفیت آب |
| کاربرد رایج | مسکونی، تجاری، ظرفیت کم تا متوسط | صنعتی، ظرفیت بالا |
به طور خلاصه، اگر پروژه شما ظرفیت کم تا متوسط دارد و نصب ساده اولویت است، چیلر هواخنک منطقیتر است. اگر ظرفیت بالا و صرفهجویی مصرف برق در بلندمدت اهمیت دارد، چیلر آبخنک انتخاب بهتری خواهد بود.
چیلر اسکرو چیست؟
چیلر اسکرو، چیلری است که در آن از کمپرسور اسکرو یا مارپیچی برای تراکم مبرد استفاده میشود. در این کمپرسور، دو روتور مارپیچی (یکی محدب و دیگری مقعر) درون هم میچرخند و گاز مبرد را در فضای بین دندههایشان بهتدریج فشرده میکنند. این نوع تراکم، برخلاف کمپرسورهای پیستونی، پیوسته و بدون ضربه است، به همین دلیل ارتعاش و سروصدای کمتری تولید میکند.
یکی از ویژگیهای مهم کمپرسور اسکرو، قابلیت کنترل ظرفیت است. بسیاری از مدلهای اسکرو میتوانند بسته به بار سرمایشی واقعی ساختمان، ظرفیت خروجی خود را در محدودهای مثلا از ۲۵ تا ۱۰۰ درصد تنظیم کنند، بدون آنکه نیاز به خاموش و روشن مکرر باشد. این ویژگی هم عمر دستگاه را بالا میبرد و هم مصرف برق را در بارهای جزئی بهینه میکند. کمپرسورهای اسکرو معمولا از نوع نیمهبسته (Semi-hermetic) هستند، یعنی موتور و کمپرسور در یک محفظه مشترک قرار دارند و نیازی به کاسهنمد ندارند، که این هم احتمال نشتی مبرد را کاهش میدهد.
چیلر اسکرو معمولا در ظرفیتهای متوسط تا بالا (تقریبا از ۴۰ تا چند صد تن تبرید) به کار میرود و انتخاب رایجی برای مجتمعهای تجاری، هتلها، بیمارستانها و کارخانههاست، جایی که هم ظرفیت بالا لازم است و هم نوسان بار سرمایشی در طول روز زیاد است. هم در نسخه هواخنک و هم آبخنک ساخته میشود و به همین دلیل جزو پرکاربردترین انواع چیلر تراکمی در پروژههای بزرگ ایران محسوب میشود.
چیلر اسکرال چیست؟
چیلر اسکرال از کمپرسور اسکرال یا حلزونی برای تراکم مبرد استفاده میکند. در این کمپرسور دو قطعه حلزونیشکل وجود دارد که یکی ثابت و دیگری متحرک است. حلزون متحرک حول محور حلزون ثابت میچرخد و در این حرکت، فضای بین دو حلزون بهتدریج کوچکتر میشود و مبرد را فشرده میکند. تعداد قطعات متحرک در این کمپرسور کمتر از اسکرو و پیستونی است، به همین دلیل از نظر ساختار سادهتر و قابلاعتمادتر شناخته میشود.
تفاوت اصلی چیلر اسکرال با چیلر اسکرو در محدوده ظرفیت و نحوه کنترل بار است. کمپرسور اسکرال معمولا در ظرفیتهای ثابت کار میکند و برای رسیدن به ظرفیتهای بالاتر یا کنترل دقیقتر بار، از چند کمپرسور اسکرال در کنار هم (بهصورت چند مداره) استفاده میشود، در حالی که کمپرسور اسکرو در یک واحد میتواند ظرفیت را پیوسته تنظیم کند. از طرفی چیلر اسکرال معمولا قیمت پایینتر و نگهداری سادهتری نسبت به مدل اسکرو دارد.
به همین دلیل چیلر اسکرال بیشتر در ظرفیتهای کم تا متوسط (تقریبا تا ۱۰۰ تا ۱۵۰ تن تبرید) و برای ساختمانهای مسکونی، اداری و تجاری کوچک و متوسط انتخاب میشود. طراحی چند مداره آن هم یک مزیت عملی دارد: اگر یکی از کمپرسورها دچار مشکل شود، بقیه مدارها همچنان کار میکنند و ساختمان بهطور کامل بدون سرمایش نمیماند.
چیلر پیستونی و سانتریفیوژ در یک نگاه
دو نوع دیگر از چیلرهای تراکمی، پیستونی و سانتریفیوژ هستند که امروزه کاربرد محدودتری دارند. چیلر پیستونی از کمپرسور رفت و برگشتی استفاده میکند، جایی که حرکت پیستون درون سیلندر، مبرد را مکش و تراکم میدهد. این نوع بهخاطر تعداد زیاد قطعات متحرک، ارتعاش و سروصدای بیشتری دارد و امروزه بیشتر در ظرفیتهای کوچک یا تجهیزات قدیمیتر دیده میشود.
چیلر سانتریفیوژ در نقطه مقابل قرار دارد و برای ظرفیتهای بسیار بالا طراحی شده است. کمپرسور آن بهجای تراکم مستقیم، با چرخش پرههای گریز از مرکز، سرعت و انرژی جنبشی مبرد را افزایش میدهد و این انرژی به فشار تبدیل میشود. در حالت کارکرد با بار کامل، راندمان این چیلرها بسیار بالاست، اما قیمت گزاف و نیاز به تخصص فنی بالا برای نگهداری، استفاده از آن را در ایران به پروژههای صنعتی بزرگ محدود کرده است.
مینی چیلر و چیلر مرکزی چه تفاوتی دارند؟
مینی چیلر در واقع نسخه کوچکشده چیلر است که برای واحدهای مسکونی و تجاری کوچک طراحی شده. تفاوت اصلی آن با چیلر معمولی این است که پمپ گردش آب و مخزن ذخیره، داخل خود دستگاه تعبیه شده و نیازی به موتورخانه جداگانه نیست. بسیاری از مینی چیلرها در واقع پمپ حرارتی هستند، یعنی علاوه بر سرمایش تابستان، میتوانند در زمستان هم آب گرم برای سیستم گرمایشی تامین کنند و به همین دلیل گاهی جایگزین سیستمهای مجزای گرمایشی هم میشوند.
چیلر مرکزی اما به نوع کاربرد اشاره دارد، نه اندازه دستگاه. به چیلری گفته میشود که همزمان چند واحد یا چند بخش ساختمان را از یک نقطه سرویسدهی میکند، چه ظرفیت آن کم باشد و چه زیاد. مثلا یک چیلر واحد که آب سرد چند طبقه یک ساختمان اداری را تامین میکند، یک چیلر مرکزی محسوب میشود، حتی اگر از نظر ظرفیت چندان بزرگ نباشد.
اگر هنوز بین سیستمهای مختلف گرمایشی و سرمایشی برای پروژه خود مردد هستید، مرور انواع وسایل گرمایشی در فصل سرما میتواند تصویر کاملتری از گزینههای موجود در کنار چیلر به شما بدهد.
قیمت چیلر به چه عواملی بستگی دارد؟
قیمت چیلر بازه بسیار وسیعی دارد و اعلام یک رقم ثابت برای آن گمراهکننده است، چون چند عامل مهم روی آن اثر میگذارد.
اولین و تاثیرگذارترین عامل، ظرفیت دستگاه بر حسب تن تبرید است. هرچه ظرفیت بالاتر باشد، حجم کمپرسور، کندانسور و سایر قطعات بزرگتر میشود و طبیعتا قیمت هم افزایش پیدا میکند. نوع کمپرسور هم اثر مستقیم دارد؛ چیلر اسکرال معمولا از اسکرو ارزانتر است، اما در ظرفیتهای بالا هزینه چند کمپرسور اسکرال ممکن است از یک کمپرسور اسکرو هم بیشتر شود. نوع کندانسور هم مهم است؛ چیلر آبخنک بهدلیل نیاز به برج خنککن و پمپ اضافه، معمولا هزینه اولیه بیشتری نسبت به مدل هواخنک با ظرفیت مشابه دارد.
برند سازنده یکی دیگر از عوامل تعیینکننده است. برندهای اروپایی و آمریکایی معمولا قیمت بالاتری نسبت به برندهای داخلی یا چینی دارند، هرچند از نظر عمر مفید و خدمات پس از فروش هم تفاوت دارند. از آنجا که بخش زیادی از قطعات اصلی چیلر (کمپرسور، شیرهای کنترلی، برد الکترونیکی) وارداتی هستند، نوسان نرخ ارز هم مستقیم روی قیمت نهایی چیلرهای داخلی و خارجی اثر میگذارد.
فراموش نکنید که قیمت خرید دستگاه فقط بخشی از هزینه است. هزینه نصب، لولهکشی و راهاندازی هم باید در بودجه پروژه لحاظ شود، چون شامل لولهکشی رفت و برگشت آب، عایقکاری لولهها و اتصال به فن کویلها یا هواساز میشود. برای آشنایی بیشتر با جزئیات این نوع لولهکشی، میتوانید نگاهی به نحوه لوله کشی پکیج هم بیندازید، چون اصول کلی لولهکشی سیستمهای آبگرم و آبسرد ساختمان مشترکات زیادی دارند.
راهنمای انتخاب چیلر مناسب
انتخاب چیلر مناسب با محاسبه دقیق بار سرمایشی ساختمان شروع میشود، نه صرفا متراژ. با این حال، برای تخمین اولیه و آشنایی با مقیاس پروژه، یک قاعده سرانگشتی رایج در پروژههای ساختمانی این است که هر تن تبرید، بسته به کیفیت عایقکاری، ارتفاع سقف و میزان نورگیری، میتواند سرمایش حدود ۳۰ تا ۴۵ متر مربع فضای اداری یا تجاری معمولی را تامین کند. این عدد فقط برای برآورد اولیه بودجه و ظرفیت مفید است و نباید جایگزین محاسبه بار حرارتی توسط مهندس تاسیسات شود، چون عواملی مثل جهت ساختمان، تعداد افراد حاضر و تجهیزات گرمازا (مثل آشپزخانه صنعتی یا سرور روم) میتوانند این عدد را بهطور محسوسی تغییر دهند.
اقلیم منطقه هم مستقیم روی انتخاب اثر میگذارد. در شهرهایی با تابستان گرم و خشک مثل اصفهان یا یزد، چیلر هواخنک معمولا کفایت میکند، اما در مناطق با رطوبت بالای شمال و جنوب کشور، بار سرمایشی واقعی بیشتر از حد انتظار است و اگر ظرفیت پروژه بزرگ باشد، چیلر آبخنک با راندمان بالاتر گزینه اقتصادیتری در بلندمدت خواهد بود.
نوع کاربری ساختمان هم تعیینکننده است. برای واحدهای مسکونی و پروژههای کوچک تا متوسط، مینی چیلر یا چیلر اسکرال هواخنک بهدلیل قیمت و نصب سادهتر انتخاب رایجتری است. برای مجتمعهای تجاری، هتلها و بیمارستانها که نوسان بار سرمایشی در طول شبانهروز زیاد است، چیلر اسکرو با قابلیت کنترل ظرفیت عملکرد بهتری میدهد. در پروژههای صنعتی با ظرفیت بسیار بالا و مصرف انرژی حساس، چیلر آبخنک اسکرو یا سانتریفیوژ معمولا انتخاب نهایی است.
در نهایت، همیشه ظرفیت نهایی چیلر را کمی بالاتر از عدد محاسبهشده (معمولا ۱۰ تا ۱۵ درصد) در نظر بگیرید تا دستگاه در روزهای اوج گرما و با افزایش تدریجی بار ساختمان در سالهای آینده هم بدون فشار کار کند.
جمعبندی
حالا که پاسخ چیلر چیست را همراه با تفاوت مدلهای هواخنک و آبخنک، اسکرو و اسکرال، و عوامل موثر بر قیمت مرور کردیم، انتخاب نهایی به ظرفیت مورد نیاز، اقلیم منطقه و نوع کاربری ساختمان شما بستگی دارد. اگر قصد خرید چیلر برای ساختمان خود را دارید، میتوانید سری به فروشگاه آنلاین سیوان لند بزنید و محصولات مورد نیازتان را با قیمت به روز و ارسال سریع تهیه کنید.
چیلر برای منزل مسکونی هم مناسب است؟
بله، اما نه هر نوع چیلری. برای واحدهای مسکونی معمولا مینی چیلر یا چیلر اسکرال هواخنک با ظرفیت پایین توصیه میشود، چون نصب و نگهداری آن سادهتر و هزینه اولیهاش کمتر است. برای آپارتمانهای زیر ۱۵۰ متر، سیستمهای سادهتری مثل اسپلیت معمولا بهصرفهتر از چیلر هستند.
عمر مفید چیلر چقدر است؟
چیلرهای تراکمی با سرویسهای دورهای معمولا بین ۱۵ تا ۲۰ سال عمر مفید دارند. کیفیت کمپرسور، رعایت زمانبندی سرویس و کیفیت آب گردشی (بهخصوص در مدلهای آبخنک) تاثیر مستقیمی روی طول عمر واقعی دستگاه دارد.
تفاوت چیلر و مینی چیلر در چیست؟
تفاوت اصلی در ظرفیت و ساختار است، نه عملکرد. مینی چیلر پمپ و مخزن ذخیره را در خود دستگاه دارد و برای واحدهای کوچک طراحی شده، در حالی که چیلرهای بزرگتر معمولا نیاز به موتورخانه جداگانه و اجزای بیرونی دارند.
