میلگرد ممان منفی چیست؟

میلگرد ممان منفی نوعی آرماتور تقویتی است که برای کنترل تنش‌های کششی ناشی از لنگر منفی در بخش فوقانی تیرها و سقف‌ها مورد استفاده قرار می‌گیرد. محل قرارگیری میلگرد ممان منفی معمولاً در ناحیه تکیه‌گاه‌ها، جایی که نیروهای خمشی باعث کشیده شدن الیاف بالایی بتن می‌شوند، می‌باشد تا از ایجاد ترک و کاهش مقاومت سازه جلوگیری کنند. میلگردهای ممان منفی در نواحی تکیه‌گاه به‌عنوان آرماتور تقویتی عمل می‌کند و وظیفه آن کنترل تنش‌های کششی ناشی از لنگر خمشی منفی است. این میلگرد باعث افزایش ایمنی و جلوگیری از ترک در سقف و تیرها می‌شود. در سقف‌های تیرچه بلوک، تیرهای بتنی و برخی سیستم‌های اسکلت فلزی، میلگرد ممان منفی نقش مهمی در افزایش یکپارچگی سازه و بهبود عملکرد خمشی دارد. این میلگردها معمولاً پیش از بتن‌ریزی و در مرحله آرماتوربندی نصب می‌شوند و بسته به نوع سازه می‌توانند به‌ صورت مستقیم یا خم‌کاری شده اجرا شوند. اجرای صحیح میلگردهای ممان منفی باعث توزیع مناسب تنش‌ها در ناحیه اتصال تیر و تکیه‌گاه شده و احتمال ترک خوردگی سقف در بارگذاری‌های مختلف را کاهش می‌دهد. در بسیاری از پروژه‌های ساختمانی، این آرماتورها با نام میلگرد نگاتیو یا میلگرد عصایی نیز شناخته می‌شوند و رعایت ضوابط مربوط به طول، محل قرارگیری و نحوه اجرای آن‌ها تاثیر مستقیمی بر ایمنی و دوام سازه دارد.

ممان منفی چیست و چگونه در سازه ایجاد می‌شود؟

ممان منفی نوعی لنگر خمشی است که معمولاً در ناحیه تکیه‌گاه تیرها و سقف‌ها به وجود می‌آید و باعث ایجاد تنش کششی در بخش بالایی مقطع می‌شود. این وضعیت زمانی رخ می‌دهد که عضو سازه‌ای تحت بارگذاری قرار گرفته و نحوه انتقال نیرو بین تیر، ستون یا تکیه‌گاه باعث تغییر شکل خمشی در نزدیکی اتصالات شود. برخلاف وسط دهانه که کشش در قسمت پایین تیر ایجاد می‌شود، در ممان منفی الیاف بالایی بتن تحت کشش قرار می‌گیرند و به تقویت نیاز دارند. در سقف‌های تیرچه بلوک و تیرهای بتنی، اتصال نسبتاً صلب تیرچه به تیر یا تکیه‌گاه باعث شکل‌گیری لنگر منفی می‌شود. این شرایط معمولاً در ناحیه تکیه‌گاه‌ها رخ می‌دهد و نیاز به آرماتورگذاری تقویتی دارد.

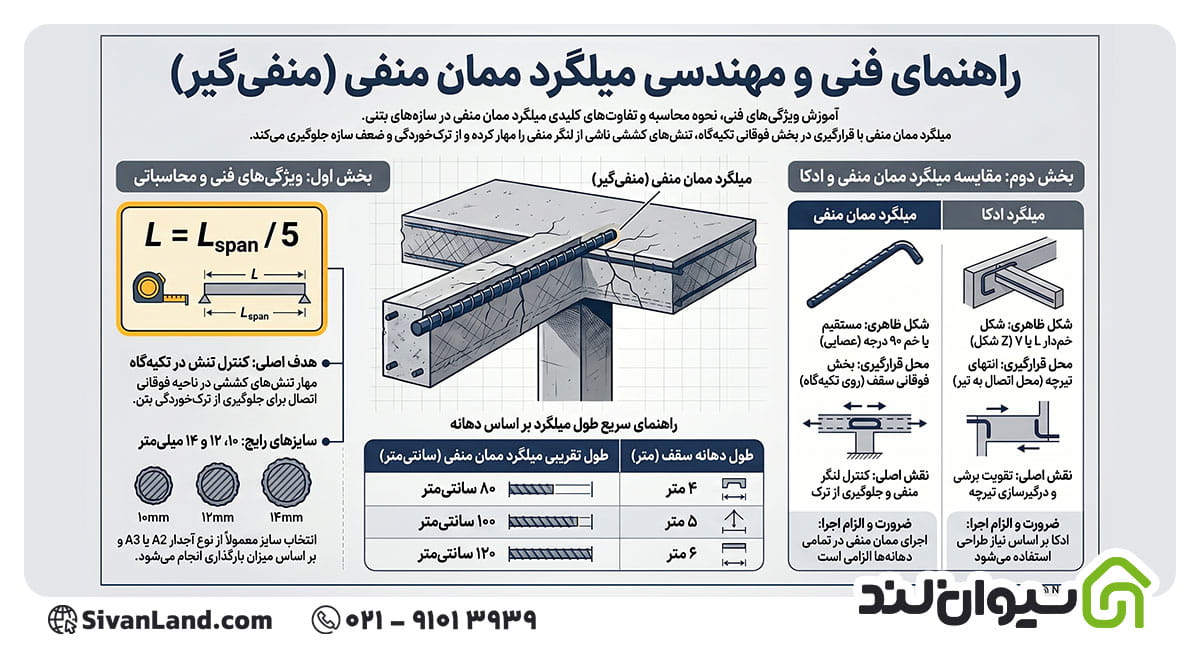

ویژگی ها، مشخصات و عملکرد میلگرد ممان منفی

میلگرد ممان منفی به‌ عنوان یکی از مهم‌ترین آرماتورهای تقویتی در سازه، وظیفه کنترل تنش‌های کششی در ناحیه تکیه‌گاه‌ها را برعهده دارد. این میلگردها معمولاً در بخش فوقانی تیر یا سقف قرار می‌گیرند و باعث افزایش مقاومت خمشی و جلوگیری از ترک خوردگی بتن می‌شوند. انتخاب صحیح مشخصات میلگرد ممان منفی تاثیر مستقیمی بر عملکرد سازه و ایمنی ساختمان دارد.

ویژگی	توضیحات
عملکرد میلگرد ممان منفی	کنترل تنش کششی و تحمل لنگرهای منفی در ناحیه تکیه‌گاه
محل اجرا	بخش فوقانی تیرها، سقف تیرچه بلوک و محل اتصال تیرچه به تیر
نوع میلگرد	معمولاً میلگرد آجدار A2 یا A3
سایز رایج	۱۰، ۱۲ و ۱۴ میلی‌متر
مقاومت موردنیاز	مقاومت کششی بالا و چسبندگی مناسب با بتن
شکل اجرا	مستقیم یا خم‌کاری شده
هدف اصلی	جلوگیری از ترک خوردگی و افزایش یکپارچگی سازه

قطر و سایز میلگرد ممان منفی

سایز میلگردهای ممان منفی با توجه به نوع سقف، طول دهانه و میزان بارگذاری تعیین می‌شود. انتخاب سایز میلگرد ممان منفی باید بر اساس محاسبات سازه‌ای انجام شود، به همین دلیل آشنایی با روش اندازه‌گیری سایز میلگرد اهمیت زیادی دارد. در ادامه سایزهای مناسب هر پروژه آورده شده است.

• سازه‌های سبک و دهانه کوتاه: میلگرد ۱۰ یا ۱۲
• ساختمان‌های معمولی مسکونی: میلگرد ۱۲ یا ۱۴
• دهانه‌های بلند و سازه‌های سنگین: میلگرد ۱۴ یا ۱۶

طول میلگرد ممان منفی

حداقل طول میلگرد ممان منفی باید به اندازه‌ای باشد که انتقال نیرو در ناحیه تکیه‌گاه به‌درستی انجام شود. این میلگردها معمولاً از محل تکیه‌گاه عبور کرده و بخشی از دهانه را پوشش می‌دهند تا تنش‌های کششی را مهار کنند. در محاسبات طول میلگرد ممان منفی، آگاهی از اینکه هر شاخه میلگرد چند متر طول دارد اهمیت زیادی دارد و در برآورد دقیق پروژه تأثیر مستقیم می‌گذارد.

به‌طور معمول:

• طول میلگرد ممان منفی حدود یک‌ پنجم دهانه در نظر گرفته می‌شود.
• در برخی پروژه‌ها با توجه به ضوابط طراحی، طول بیشتری برای آن محاسبه می‌شود.
• رعایت طول مهاری برای عملکرد صحیح میلگرد ضروری است.

محاسبه طول میلگرد ممان منفی

محاسبه طول میلگرد ممان منفی یکی از مهم‌ترین بخش‌های طراحی و اجرای سقف است؛ زیرا کوتاه بودن طول میلگرد می‌تواند باعث انتقال ناقص نیرو و ایجاد ترک در ناحیه تکیه‌گاه شود. از طرفی، انتخاب طول بیش از حد نیز علاوه بر افزایش مصرف میلگرد، باعث ازدحام آرماتورها و سخت‌تر شدن بتن‌ریزی خواهد شد. در بسیاری از سقف‌های تیرچه بلوک، طول میلگردهای ممان منفی به‌ صورت تقریبی برابر با یک‌پنجم طول دهانه در نظر گرفته می‌شود.

L=L_span/5

به‌ عنوان مثال، اگر طول دهانه سقف ۵ متر باشد، طول میلگرد ممان منفی حدود ۱ متر خواهد بود. البته در اجرا معمولاً مقداری به این طول اضافه می‌شود تا طول خم و مهاری میلگرد نیز تامین شود.

طول دهانه سقف	طول تقریبی میلگرد ممان منفی
۴ متر	۸۰ سانتی‌متر
۵ متر	۱ متر
۶ متر	۱.۲ متر

در محاسبه میلگرد ممان منفی، عوامل زیر تاثیر مستقیم دارند:

• نوع سقف و سیستم سازه‌ای
• میزان بارگذاری
• قطر میلگرد ممان منفی
• طول مهاری
• ضوابط آیین‌نامه‌ای
• محل قرارگیری تکیه‌گاه

محاسبه طول میلگرد ممان منفی در اسکلت فلزی

در سازه‌های اسکلت فلزی، میلگردهای ممان منفی معمولاً روی تیرهای فلزی و در محل اتصال دهانه‌ها اجرا می‌شود. در این سیستم‌ها، طول میلگرد باید به‌ گونه‌ای باشد که هم از روی تکیه‌گاه عبور کند و هم به مقدار کافی داخل دهانه ادامه پیدا کند تا انتقال نیرو به‌درستی انجام شود. در بیشتر پروژه‌ها، طول میلگرد ممان منفی در اسکلت فلزی حدود ۰.۲۵ تا ۰.۳ طول دهانه در هر طرف در نظر گرفته می‌شود.

L=(0.25 تا 0.3) ×  L_span برای نمونه، در یک دهانه ۵ متری، طول امتداد میلگرد در هر سمت معمولاً بین ۱.۲۵ تا ۱.۵ متر خواهد بود. در اجرای میلگرد ممان منفی در اسکلت فلزی، ثابت نگه داشتن میلگردها اهمیت زیادی دارد؛ زیرا جابه‌جایی آرماتورها هنگام بتن‌ریزی می‌تواند عملکرد سازه را تحت تاثیر قرار دهد. به همین دلیل معمولاً از بست یا خاموت برای مهار میلگردها روی تیر فلزی استفاده می‌شود.

وزن و مشخصات مکانیکی میلگرد ممان منفی

از نظر جنس و مشخصات فنی، میلگردهای ممان منفی تفاوتی با میلگردهای معمولی ندارد و وزن آن نیز بر اساس قطر و طول میلگرد محاسبه می‌شود. با این حال، این میلگرد باید دارای ویژگی‌های زیر باشد:

• مقاومت کششی مناسب
• قابلیت خم‌کاری بدون ترک
• چسبندگی کافی با بتن
• مقاومت مناسب در برابر تنش‌های خمشی

خمکاری و شکل میلگرد ممان منفی

میلگردهای ممان منفی معمولاً به‌صورت صاف یا خم‌دار اجرا می‌شوند. خمکاری میلگرد در ساختمان سازی به شکل اصولی باعث افزایش گیرایی آن در بتن و بهبود انتقال نیرو خواهد شد. اجرای خم‌ها باید مطابق ضوابط آیین‌نامه‌ای انجام شود تا از آسیب به میلگرد و کاهش مقاومت آن جلوگیری شود.

محل قرارگیری میلگردهای ممان منفی

محل اجرای میلگرد ممان منفی در انواع سازه‌ها به‌ صورت زیر است:

نوع سازه	محل قرارگیری میلگردهای ممان منفی
سقف تیرچه بلوک	بالای تیرچه و روی تیر تکیه‌گاهی
تیر بتنی	بخش فوقانی تیر در ناحیه اتصال به ستون
سقف کامپوزیت	روی تیرهای اصلی در محل تکیه‌گاه
تیرچه پیش تنیده	ناحیه فوقانی تکیه‌گاه‌ها

کاربرد میلگرد ممان منفی در ساختمان سازی

میلگردهای ممان منفی در بخش‌هایی از سازه استفاده می‌شود که ناحیه فوقانی عضو بتنی تحت تنش کششی قرار دارد. این شرایط معمولاً در محل تکیه‌گاه‌ها، اتصال تیرها و بخش‌هایی که لنگر خمشی منفی ایجاد می‌شود به وجود می‌آید. استفاده صحیح از میلگردهای ممان منفی باعث افزایش مقاومت خمشی، کاهش ترک خوردگی و بهبود عملکرد سازه در برابر بارهای وارده می‌شود. کاربرد میلگرد ممان منفی در ساختمان‌سازی را می‌توان در چند بخش اصلی بررسی کرد:

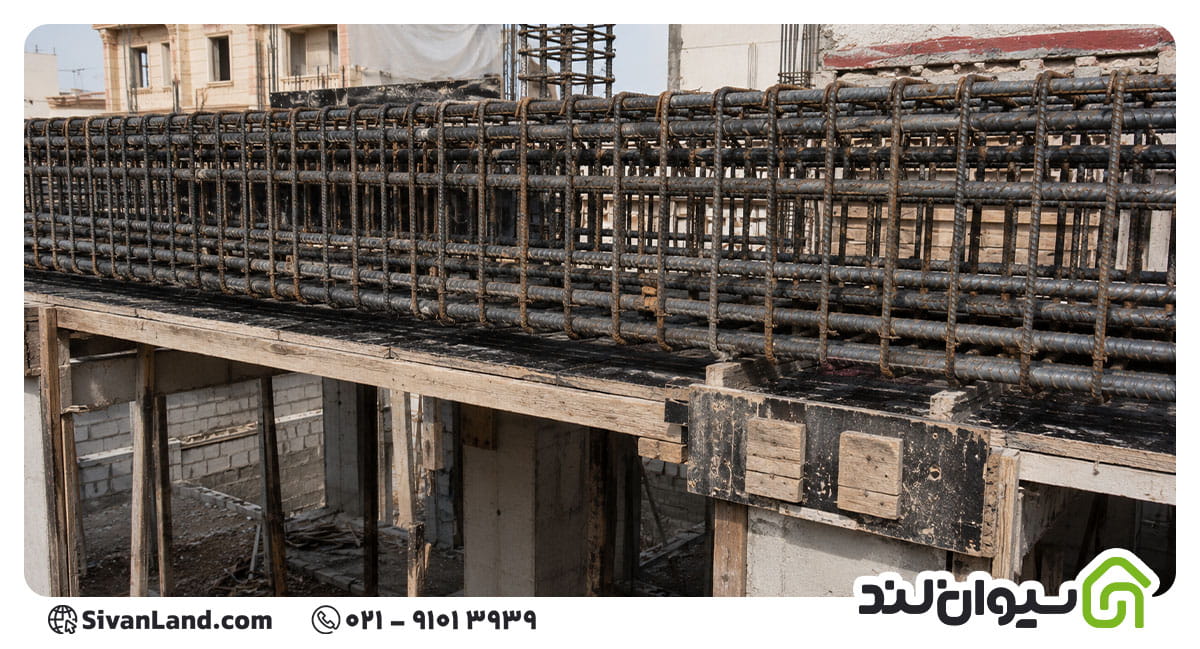

1. میلگرد ممان منفی در سقف تیرچه بلوک

در سقف تیرچه بلوک، بیشترین کاربرد میلگردهای ممان منفی مربوط به ناحیه اتصال تیرچه‌ها به تیرهای اصلی است. در این بخش، به‌دلیل ایجاد لنگر منفی، قسمت بالایی تیرچه تحت کشش قرار می‌گیرد و بتن به‌تنهایی توان تحمل این تنش را ندارد. به همین دلیل، میلگرد ممان منفی تیرچه در بالای تیرچه‌ها و روی تکیه‌گاه اجرا می‌شود تا تنش‌های کششی را کنترل کند. در بیشتر پروژه‌های مسکونی، این میلگردها به‌صورت مستقیم یا خم‌کاری شده روی تیرچه‌ها قرار می‌گیرند و طول آن‌ها بر اساس دهانه سقف و ضوابط طراحی تعیین می‌شود.

2. میلگرد ممان منفی در اسکلت فلزی

در سازه‌های اسکلت فلزی، به‌ویژه در سقف‌های کامپوزیت و عرشه فولادی، ناحیه اتصال سقف به تیرهای فلزی محل ایجاد لنگر منفی است. در این سیستم‌ها، میلگردهای ممان منفی در بخش فوقانی سقف و روی تیرهای فلزی نصب می‌شود تا از ایجاد ترک در بتن و کاهش مقاومت خمشی جلوگیری شود. در سقف‌های کامپوزیت معمولاً از میلگردهای خم‌دار استفاده می‌شود تا درگیری بهتری با بتن ایجاد شود و انتقال نیرو به شکل مناسب‌تری انجام گیرد.

3. میلگرد ممان منفی در تیرچه پیش تنیده

در تیرچه‌های پیش تنیده، اگرچه بخشی از تنش‌های کششی توسط کابل‌های پیش تنیدگی کنترل می‌شود، اما در ناحیه تکیه‌گاه همچنان نیاز به آرماتور تقویتی وجود دارد. در این شرایط، میلگرد ممان منفی در قسمت فوقانی تیرچه و روی تکیه‌گاه اجرا می‌شود تا مقاومت خمشی سازه افزایش پیدا کند و احتمال ترک خوردگی کاهش یابد. در این نوع سیستم، انتخاب و محاسبه قطر میلگردهای ممان منفی و طول آن باید متناسب با شرایط طراحی و میزان نیروی پیش تنیدگی انجام شود.

متره میلگرد ممان منفی

متره میلگرد ممان منفی به‌ منظور برآورد مقدار میلگرد مصرفی در سقف و محاسبه وزن نهایی آرماتورها انجام می‌شود. دقت در متره این میلگردها اهمیت زیادی دارد؛ زیرا علاوه بر تاثیر مستقیم بر هزینه پروژه، در کنترل مقدار مصرف فولاد و جلوگیری از پرت مصالح نیز موثر است. فرمول کلی متره میلگردهای ممان منفی به شکل زیر است:

وزن=طول کل میلگرد ×وزن واحد طول

برای محاسبه طول کل میلگرد نیز از رابطه زیر استفاده می‌شود:

طول کل=تعداد میلگرد ×طول هر میلگرد

مثال ساده متره میلگرد ممان منفی

فرض کنید:

• تعداد تیرچه‌ها: ۲۰ عدد
• طول هر میلگرد ممان منفی: ۱ متر
• سایز میلگرد: ۱۲ میلی‌متر

در این حالت:

مشخصات	مقدار
تعداد کل میلگرد	۲۰ عدد
طول کل میلگرد	۲۰ متر
وزن هر متر میلگرد ۱۲	حدود ۰.۸۸ کیلوگرم
وزن نهایی	حدود ۱۷.۶ کیلوگرم

در متره میلگردهای ممان منفی باید به چند نکته توجه شود:

• طول خم میلگرد در محاسبات لحاظ شود.
• پرت اجرایی و برش میلگرد در نظر گرفته شود.
• سایز میلگرد با نقشه سازه تطابق داشته باشد.
• تعداد میلگردها بر اساس فاصله واقعی تیرچه‌ها محاسبه شود.

در پروژه‌های بزرگ، متره دقیق میلگردهای ممان منفی معمولاً بر اساس نقشه‌های اجرایی و جدول آرماتوربندی انجام می‌شود تا مقدار مصرف فولاد با دقت بیشتری مشخص شود.

ضوابط میلگرد ممان منفی و استانداردهای آن

طراحی میلگردهای ممان منفی باید مطابق ضوابط آیین‌نامه‌ای انجام شود تا تنش‌های کششی در ناحیه تکیه‌گاه به‌ درستی کنترل شوند. مهم‌ترین استانداردهای مورد استفاده در این بخش شامل مبحث ۹ مقررات ملی ساختمان، آیین‌نامه آبا و در برخی پروژه‌ها استاندارد ACI است.

در اجرای میلگردهای ممان منفی معمولاً این موارد باید رعایت شود:

• قرارگیری میلگرد در بخش فوقانی تکیه‌گاه
• تامین طول مهاری مناسب
• انتخاب سایز مناسب بر اساس دهانه و بارگذاری
• رعایت پوشش بتن و فاصله میلگردها
• استفاده از میلگرد آجدار استاندارد

رعایت این ضوابط تاثیر مستقیمی بر جلوگیری از ترک خوردگی و افزایش مقاومت خمشی سازه دارد.

شکل و خم کاری میلگرد ممان منفی

میلگردهای ممان منفی معمولاً به‌ صورت مستقیم یا خم‌دار اجرا می‌شود و هدف از خم کاری، افزایش گیرایی میلگرد در بتن و بهبود انتقال نیرو است. در بسیاری از سقف‌های تیرچه بلوک، از میلگرد عصایی یا خم ۹۰ درجه استفاده می‌شود. در خم کاری میلگرد باید به این نکات توجه شود:

• خم‌ها مطابق ضوابط فنی اجرا شوند.
• میلگرد هنگام خم کاری دچار ترک یا آسیب نشود.
• طول خم برای مهار مناسب کافی باشد.
• از گرم کردن میلگرد هنگام خم کاری خودداری شود.

اجرای صحیح خم کاری باعث افزایش دوام و عملکرد بهتر میلگرد ممان منفی در سازه خواهد شد.

جزئیات اجرایی میلگرد ممان منفی

در اجرای میلگردهای ممان منفی، رعایت جزئیات اجرایی اهمیت زیادی دارد؛ زیرا کوچک‌ترین خطا می‌تواند باعث کاهش مقاومت سقف و ایجاد ترک در ناحیه تکیه‌گاه شود. این میلگردها باید دقیقاً در محل مشخص‌ شده روی تیر یا تیرچه قرار بگیرند و طول مهاری آن‌ها نیز مطابق نقشه سازه اجرا شود. مهم‌ترین جزئیات اجرایی میلگرد ممان منفی شامل موارد زیر است:

• قرارگیری میلگرد در بخش فوقانی تکیه‌گاه
• رعایت طول مهاری مناسب
• ثابت کردن میلگرد قبل از بتن‌ریزی
• رعایت پوشش بتن
• اجرای صحیح خم و قلاب‌ها
• حفظ فاصله مناسب بین میلگردها

نحوه اجرای میلگرد ممان منفی

اجرای میلگردهای ممان منفی معمولاً پس از تکمیل آرماتوربندی سقف انجام می‌شود. در این مرحله، میلگردها بر اساس نقشه اجرایی روی تیرچه یا تیر قرار گرفته و با سیم آرماتوربندی مهار می‌شوند تا هنگام بتن‌ریزی جابه‌جا نشوند. مراحل چگونگی نصب میلگرد ممان منفی:

1. مشخص کردن محل نصب بر اساس نقشه
2. قرار دادن میلگرد در ناحیه تکیه‌گاه
3. کنترل طول و محل قرارگیری میلگرد
4. بستن میلگردها با سیم آرماتوربندی
5. بررسی نهایی قبل از بتن‌ریزی

اجرای صحیح میلگردهای ممان منفی باعث بهبود عملکرد خمشی سقف و افزایش دوام سازه خواهد شد.

خطا های رایج در نصب میلگرد ممان منفی

برخی اشتباهات اجرایی می‌توانند عملکرد میلگرد ممان منفی را به‌ شدت کاهش دهند و باعث ضعف سازه شوند. رایج‌ترین خطاهای اجرایی عبارت‌اند از:

• کوتاه بودن طول میلگرد
• رعایت نکردن طول مهاری
• استفاده از سایز نامناسب
• جابه‌جایی میلگرد هنگام بتن‌ریزی
• خم کاری غیراصولی
• کم بودن پوشش بتن
• نصب اشتباه در محل تکیه‌گاه

رعایت دقیق ضوابط اجرایی و کنترل نهایی قبل از بتن‌ریزی، نقش مهمی در جلوگیری از این مشکلات دارد.

برای تحمل لنگر های منفی چه باید کرد؟

لنگر منفی معمولاً در ناحیه تکیه‌گاه‌ها ایجاد می‌شود و باعث به وجود آمدن تنش کششی در بخش فوقانی تیر یا سقف می‌شود. از آنجایی که بتن مقاومت کششی کمی دارد، برای کنترل این نیروها باید از آرماتورهای تقویتی مانند میلگردهای ممان منفی استفاده شود تا از ترک خوردگی و ضعف سازه جلوگیری گردد.

برای تحمل و کنترل لنگرهای منفی در سازه، رعایت چند اصل ضروری است:

• استفاده از میلگردهای ممان منفی با طول و سایز مناسب
• اجرای صحیح آرماتوربندی در محل تکیه‌گاه
• رعایت طول مهاری و پوشش بتن
• ثابت کردن میلگردها قبل از بتن‌ریزی
• استفاده از بتن با مقاومت مناسب
• کنترل بارگذاری و رعایت ضوابط طراحی

در برخی پروژه‌ها، برای افزایش مقاومت ناحیه تکیه‌گاه علاوه بر میلگردهای ممان منفی، از میلگرد ادکا، آرماتور حرارتی یا تیرهای کمکی نیز استفاده می‌شود تا تنش‌های ایجادشده بهتر کنترل شوند. میلگردهای ممان منفی معمولاً در بخش بالایی دال و بین دو تیرچه مجاور قرار می‌گیرند تا نیروی کششی ناشی از لنگر منفی را در قسمت فوقانی سقف خنثی کنند. در بیشتر پروژه‌های ساختمانی نیز از میلگردهای ۸، ۱۰، ۱۲ و گاهی ۱۴ برای این بخش استفاده می‌شود.

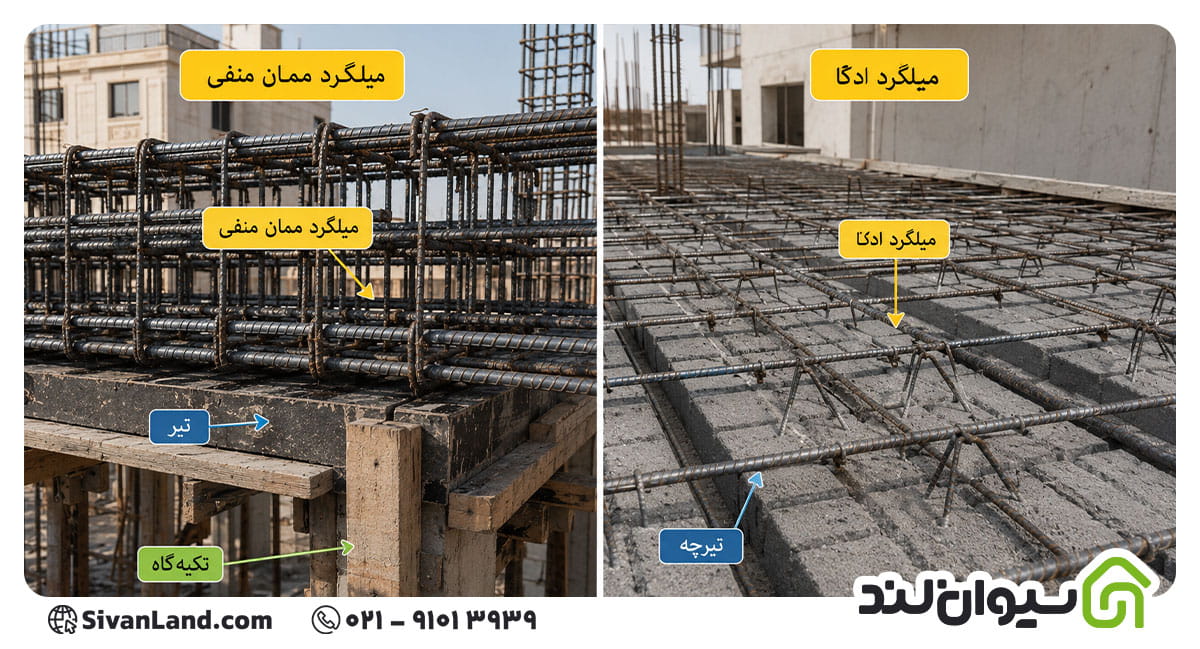

بررسی تفاوت میلگرد ممان منفی با میلگرد ادکا

میلگرد ممان منفی و میلگرد ادکا هر دو از اجزای مهم در آرماتوربندی سقف‌های تیرچه بلوک هستند، اما از نظر عملکرد، محل استفاده و هدف طراحی تفاوت‌های اساسی با یکدیگر دارند. شناخت این تفاوت‌ها برای اجرای صحیح سقف و جلوگیری از خطاهای اجرایی بسیار ضروری است.

تفاوت در عملکرد و هدف استفاده

• میلگرد ممان منفی برای تحمل لنگر خمشی منفی و کنترل تنش کششی در بخش فوقانی تکیه‌گاه‌ها استفاده می‌شود.
• میلگرد ادکا برای افزایش مقاومت برشی تیرچه و جلوگیری از جدا شدن یا شکست در انتهای تیرچه به کار می‌رود.

معیار	میلگرد ممان منفی	میلگرد ادکا
ضرورت استفاده	الزامی در اکثر سقف‌های تیرچه بلوک	در صورت نیاز و شرایط خاص
نقش سازه‌ای	کنترل لنگر منفی و جلوگیری از ترک سقف	تقویت برش در انتهای تیرچه
اهمیت آیین‌نامه‌ای	بسیار بالا و ضروری	وابسته به طراحی
ریسک حذف	ایجاد ترک و ضعف در سقف	کاهش ایمنی موضعی تیرچه

تفاوت در محل قرارگیری

• میلگرد ممان منفی در بخش بالایی سقف و روی تکیه‌گاه‌ها قرار می‌گیرد.
• میلگرد ادکا در انتهای تیرچه و محل اتصال به تیر اصلی اجرا می‌شود.

تفاوت در شکل و اجرا

• میلگرد ممان منفی معمولاً به‌صورت مستقیم یا خم ۹۰ درجه (عصایی) اجرا می‌شود.
• میلگرد ادکا به شکل خم L یا ۷ طراحی می‌شود و بخشی از آن داخل تیرچه و بخش دیگر داخل تیر قرار می‌گیرد.

تفاوت میلگرد ممان منفی و ادکا از نظر کارکرد

• ممان منفی: کنترل کشش در بالای دال و جلوگیری از ترک خمشی
• ادکا: جلوگیری از شکست برشی و تقویت اتصال تیرچه به تیر

میلگرد ممان منفی واتکا چیست؟

میلگرد ممان منفی واتکا در واقع به نوعی از آرماتور گفته می‌شود که ترکیبی از عملکرد میلگرد ممان منفی و جزئیات اجرایی خاص در ناحیه تکیه‌گاه سقف‌های تیرچه بلوک را شامل می‌شود. در برخی منابع اجرایی، واژه «واتکا» به‌صورت رایج در کارگاه‌ها برای اشاره به میلگردهایی به‌کار می‌رود که هم در کنترل لنگر منفی نقش دارند و هم درگیرسازی مناسب بین تیرچه و تیر اصلی را تقویت می‌کنند.

در واقع، میلگرد ممان منفی واتکا را می‌توان نوعی اجرای تقویتی در ناحیه تکیه‌گاه دانست که هدف آن افزایش یکپارچگی سقف، بهبود انتقال نیرو و کاهش تمرکز تنش در محل اتصال است.

تفاوت کلی با میلگرد ممان منفی معمولی

• میلگرد ممان منفی معمولی فقط برای تحمل کشش ناشی از لنگر منفی استفاده می‌شود.
• میلگرد واتکا علاوه بر این وظیفه، در برخی اجراها برای بهبود اتصال تیرچه به تیر و افزایش گیرایی موضعی نیز به‌کار می‌رود.

محل استفاده میلگرد ممان منفی واتکا

• سقف‌های تیرچه بلوک در محل تکیه‌گاه‌ها
• نقاطی که نیاز به تقویت همزمان برش و خمش وجود دارد
• پروژه‌هایی با حساسیت اجرایی بالاتر یا دهانه‌های بزرگ‌تر

مزایا استفاده از میلگرد ممان منفی

میلگرد ممان منفی یکی از اجزای مهم در تقویت سقف‌ها و تیرهای بتنی است که نقش آن فقط محدود به تحمل تنش نیست، بلکه در بهبود عملکرد کلی سازه هم تاثیر مستقیم دارد. استفاده صحیح از این میلگرد باعث افزایش ایمنی، دوام و کیفیت سازه می‌شود. مهم‌ترین مزایای میلگرد ممان منفی عبارتند از:

• افزایش مقاومت خمشی در ناحیه تکیه‌گاه‌ها
• جلوگیری از ترک‌خوردگی در بخش فوقانی سقف و تیر
• کاهش بار وارده بر میلگردهای اصلی کششی
• بهبود عملکرد سازه در برابر ارتعاشات و خیز
• افزایش ایمنی در شرایط گسیختگی و جلوگیری از فروپاشی ناگهانی

افزایش مقاومت کششی سقف و تیرها

میلگرد ممان منفی در ناحیه بالایی تیر و روی تکیه‌گاه‌ها قرار می‌گیرد تا تنش‌های کششی ناشی از لنگر منفی را مهار کند. این موضوع باعث می‌شود بتن در این ناحیه عملکرد بهتری داشته باشد و از ایجاد ترک‌های اولیه جلوگیری شود.

افزایش طول عمر سازه

با کاهش تنش‌های کششی در نقاط حساس، از گسترش ترک‌ها در طول زمان جلوگیری می‌شود. این موضوع باعث حفظ یکپارچگی بتن و افزایش دوام کلی سازه در شرایط بهره‌برداری طولانی‌مدت می‌گردد.

بهبود عملکرد لرزه‌ای سازه

در زمان زلزله، نواحی اتصال تیر و ستون بیشترین درگیری را با نیروهای جانبی دارند. میلگرد ممان منفی با کنترل این تنش‌ها، احتمال آسیب و شکست در این نقاط را کاهش داده و عملکرد لرزه‌ای سازه را بهبود می‌دهد.

توزیع یکنواخت تنش‌ها

یکی دیگر از مزایای مهم این میلگرد، کمک به توزیع بهتر تنش‌های خمشی در طول دهانه است. این موضوع باعث کاهش تمرکز تنش در یک نقطه خاص شده و از آسیب‌های موضعی در سازه جلوگیری می‌کند.

عدم اجرای میلگرد ممان منفی چه مشکلاتی ایجاد می‌کند؟

حذف یا اجرای نادرست میلگرد ممان منفی یکی از خطاهای جدی در اجرای سقف‌های بتنی، به‌خصوص سقف تیرچه بلوک است که می‌تواند عملکرد کلی سازه را تحت تاثیر قرار دهد. چون در ناحیه تکیه‌گاه‌ها لنگر خمشی منفی ایجاد می‌شود، نبود این میلگرد باعث می‌شود بتن به‌تنهایی تحت کشش قرار بگیرد؛ در حالی که بتن مقاومت کششی بسیار پایینی دارد. مهم‌ترین مشکلات ناشی از عدم اجرای میلگرد ممان منفی به شرح زیر خواهد بود:

مشکل	نتیجه
ترک خوردگی سقف	ایجاد ترک در بالای تیر و ناحیه تکیه‌گاه
کاهش مقاومت سازه	ضعف در تحمل لنگرهای خمشی منفی
افزایش خیز سقف	تغییر شکل محسوس در دهانه‌ها
کاهش عمر مفید	تسریع در فرسایش و خرابی بتن
خطر گسیختگی موضعی	احتمال شکست در محل اتصال تیر و تیرچه

چک لیست اجرای میلگرد ممان منفی قبل از بتن ریزی

قبل از بتن‌ریزی، کنترل نهایی میلگرد ممان منفی یکی از مهم‌ترین مراحل اجرایی است؛ چون هر خطای کوچک در این مرحله بعد از بتن‌ریزی قابل اصلاح نیست و مستقیماً روی عملکرد سازه اثر می‌گذارد.

چک لیست اجرایی

• محل قرارگیری میلگرد دقیقاً روی تکیه‌گاه‌ها کنترل شده باشد
• طول میلگرد ممان منفی مطابق نقشه و محاسبات اجرا شده باشد
• سایز و تعداد میلگردها با نقشه سازه تطابق داشته باشد
• میلگردها به‌درستی مهار و از جابه‌جایی جلوگیری شده باشد
• طول مهاری و پوشش بتن رعایت شده باشد
• خم‌کاری‌ها بدون شکستگی و مطابق ضوابط انجام شده باشد
• فاصله میلگردها از یکدیگر یکنواخت و استاندارد باشد
• آلودگی، زنگ‌زدگی یا چربی روی میلگرد وجود نداشته باشد
• محل عبور تیرچه‌ها و اتصال‌ها با میلگرد تداخل نداشته باشد
• تایید نهایی توسط ناظر قبل از بتن‌ریزی انجام شده باشد

رعایت این موارد باعث می‌شود میلگرد ممان منفی عملکرد واقعی خود را در کنترل لنگرهای منفی داشته باشد و از ایجاد ترک یا ضعف سازه‌ای در سقف جلوگیری شود.

عوامل موثر بر قیمت میلگرد ممان منفی

قیمت روز میلگرد ممان منفی به چند عامل اصلی وابسته است و این عوامل می‌توانند باعث تغییر قابل توجه در هزینه نهایی پروژه شوند. شناخت این موارد کمک می‌کند انتخاب بهینه‌تری در خرید و اجرا داشته باشید.

مهم‌ترین عوامل تاثیرگذار:

• قطر و طول میلگرد: افزایش سایز و طول باعث افزایش وزن و در نتیجه افزایش قیمت می‌شود.
• گرید فولاد: میلگردهای A3 معمولاً گران‌تر از A2 هستند به دلیل مقاومت بالاتر.
• قیمت روز آهن و فولاد: نوسانات بازار، نرخ ارز و قیمت شمش فولاد تاثیر مستقیم دارند.
• هزینه حمل و نقل: فاصله تا کارخانه یا انبار می‌تواند قیمت نهایی را تغییر دهد.
• خم‌کاری و خدمات اجرایی: برش، خم‌کاری و آماده‌سازی طبق نقشه باعث افزایش هزینه می‌شود.

در مجموع، قیمت میلگرد ممان منفی یک عدد ثابت نیست و بسته به شرایط بازار و مشخصات فنی پروژه تغییر می‌کند.

سخن پایانی

میلگرد ممان منفی به‌ عنوان یکی از آرماتورهای تقویتی مهم، در نواحی تکیه‌گاه تیرها و سقف‌ها به کار می‌رود تا تنش‌های کششی ناشی از لنگرهای خمشی منفی را کنترل کند و از ایجاد ترک در بخش فوقانی مقاطع بتنی جلوگیری نماید. همچنین در این مقاله، نحوه محاسبه طول، محل قرارگیری، ضوابط اجرایی، کاربردها در انواع سقف‌ها و تفاوت آن با میلگرد ادکا بررسی شد. در نهایت مشخص شد که اجرای صحیح میلگرد ممان منفی تأثیر مستقیمی بر دوام، ایمنی و عملکرد لرزه‌ای سازه دارد و بی‌توجهی به آن می‌تواند باعث کاهش مقاومت و بروز آسیب‌های جدی در ساختمان شود.
