نرم‌ افزارهای محاسبات سازه و تأسیسات ساختمان؛ ETABS، SAFE، HAP و Revit

نرم‌ افزارهای محاسبات سازه و تأسیسات ساختمان امروز جایگزین محاسبات دستی و پرخطای گذشته شده‌اند. ETABS و SAFE تحلیل و طراحی سازه را انجام می‌دهند، HAP بار حرارتی و برودتی ساختمان را محاسبه می‌کند و Revit همه این اطلاعات را در یک مدل سه‌بعدی یکپارچه کنار هم می‌چیند. هر مهندسی که با این چهار نرم‌افزار کار کند، هم سرعت پروژه بالا می‌رود و هم خطای اجرایی به حداقل می‌رسد.

در تیم سیوان لند چون هر روز با مهندسان و پیمانکارانی سر و کار داریم که خروجی همین نرم‌افزارها را برای انتخاب میلگرد، بتن و تجهیزات تأسیساتی به کار می‌برند، در این مقاله کاربرد واقعی هر کدام را با جزئیاتی که در محاسبات و اجرا به کارتان می‌آید بررسی می‌کنیم.

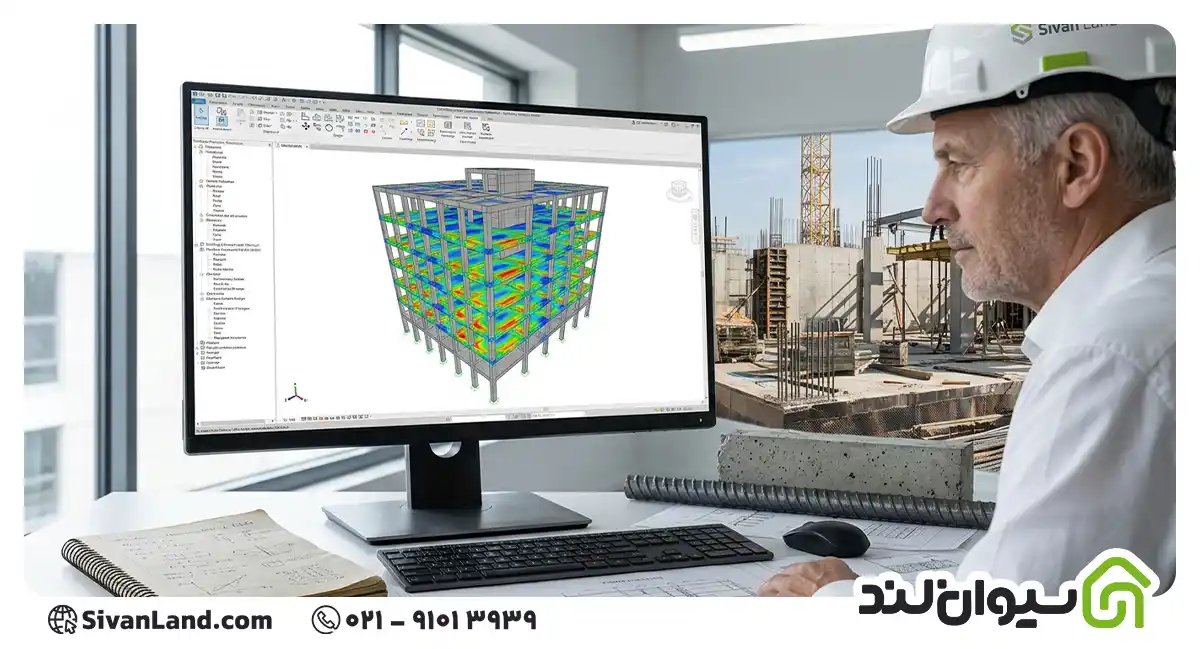

ETABS، ستون فقرات تحلیل و طراحی سازه

ETABS محصول شرکت CSI است و در میان نرم‌ افزارهای محاسبات سازه و تأسیسات ساختمان، نقش اصلی تحلیل رفتار سازه در برابر بارهای وارده را بر عهده دارد. کاربرد این نرم‌افزار محدود به یک نوع سازه نیست؛ چه ساختمان چند طبقه با اسکلت بتنی طراحی شده باشد و چه اسکلت فلزی، ETABS می‌تواند رفتار کل سیستم را زیر بار ثقلی، باد و زلزله مدل‌سازی کند.

نقطه قوت اصلی ETABS توانایی آن در تحلیل خطی و غیرخطی است. در تحلیل خطی، رفتار سازه تحت بارهای معمول و در محدوده الاستیک بررسی می‌شود؛ اما وقتی صحبت از زلزله‌های شدید و رفتار واقعی سازه در ناحیه غیرالاستیک باشد، تحلیل غیرخطی وارد میدان می‌شود. مهندس با این قابلیت می‌تواند مفصل‌های پلاستیک، تغییرشکل‌های بزرگ و نقاط بحرانی سازه را پیش از اجرا شناسایی کند، نه بعد از آن.

خروجی نهایی ETABS فقط یک عدد یا نمودار نیست. این نرم‌ افزار برای هر تیر، ستون و دیوار برشی موارد زیر را مشخص می‌کند:

• نیروهای داخلی
• درصد بهره‌وری مقطع
• مقدار آرماتور یا پروفیل مورد نیاز

همین خروجی است که بعدتر در مرحله اجرا تعیین‌کننده مقدار و قطر میلگردی است که برای اسکلت بتنی خریداری می‌شود؛ موضوعی که در محاسبه سرانگشتی میلگرد فونداسیون هم به آن پرداخته‌ایم و می‌تواند تخمین اولیه خوبی پیش از دریافت خروجی دقیق نرم‌افزار به دست بدهد.

از نظر کاربردی، ETABS برای طیف وسیعی از پروژه‌ها استفاده می‌شود؛ از ساختمان‌های مسکونی چند طبقه معمولی گرفته تا برج‌های بلندمرتبه و سازه‌های صنعتی با هندسه پیچیده. البته این وسعت کاربرد به معنای سادگی نیست؛ تفسیر درست خروجی‌ها و تنظیم صحیح فرضیات مدل، تجربه و شناخت آیین‌نامه‌ای واقعی می‌طلبد.

SAFE و طراحی دقیق فونداسیون و دال‌های بتنی

اگر ETABS رفتار کلی سازه را تحلیل می‌کند، SAFE دقیقاً روی نقطه‌ای تمرکز دارد که بار کل ساختمان به آن منتقل می‌شود: فونداسیون و دال‌های بتنی. این نرم‌ افزار هم محصول CSI است و از روش المان محدود برای تحلیل دقیق دال‌ها، رادیه و پی‌های نواری استفاده می‌کند.

کاربرد اصلی SAFE در پروژه‌های واقعی عبارت است از:

• تعیین ضخامت دال
• توزیع آرماتور در فونداسیون
• بررسی نشست خاک زیر پی

برخلاف محاسبات دستی که معمولاً فونداسیون را با فرضیات ساده‌شده طراحی می‌کند، SAFE می‌تواند توزیع نامنظم بار ستون‌ها، اثر خاک‌های نرم یا سخت و حتی فشار آب زیرزمینی را در تحلیل لحاظ کند.

نتیجه این دقت، صرفه‌جویی محسوس در مصرف بتن و میلگرد فونداسیون است؛ چون آرماتور فقط جایی که واقعاً لازم است تراکم بیشتری می‌گیرد، نه به‌صورت یکنواخت در کل سطح پی.

گردش کار مشترک ETABS و SAFE در یک پروژه واقعی

نکته‌ای که خیلی از منابع به آن اشاره نمی‌کنند این است که این دو نرم‌افزار جدا از هم کار نمی‌کنند. بعد از اینکه تحلیل کل سازه در ETABS انجام شد، بارهای وارده به هر ستون به‌صورت خودکار قابل انتقال به SAFE است. مهندس دیگر لازم نیست این بارها را دستی وارد کند؛ فایل ETABS مستقیماً به‌عنوان ورودی SAFE استفاده می‌شود و این یکپارچگی، خطای انسانی در انتقال داده بین دو مرحله طراحی را تقریباً حذف می‌کند.

در پروژه‌هایی که اسکلت بتنی اجرا می‌شود، همین خروجی SAFE است که مبنای سفارش میلگرد فونداسیون قرار می‌گیرد؛ چیزی که در مقاله بررسی کاشت میلگرد در بتن، ستون و فونداسیون هم از زاویه اجرایی به آن پرداخته‌ایم.

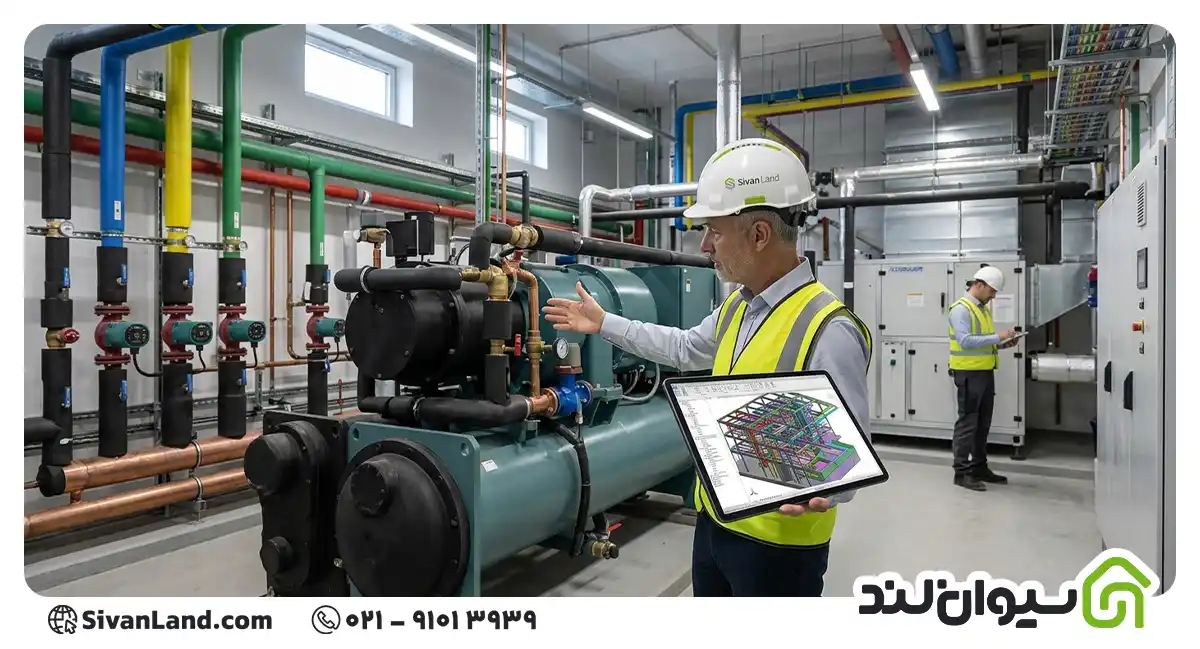

HAP، نرم‌ افزار تخصصی محاسبات تأسیسات مکانیکی

در کنار سه نرم‌ افزاری که تا اینجا معرفی شدند و همگی در حوزه سازه فعالیت می‌کنند، HAP وارد بخش کاملاً متفاوتی از پروژه می‌شود: تأسیسات مکانیکی. نام کامل آن Hourly Analysis Program است، محصول شرکت Carrier، و در ایران هم توسط سازمان نظام مهندسی به‌عنوان مرجع محاسبات بار حرارتی و برودتی ساختمان پذیرفته شده است.

محاسبه بار حرارتی و برودتی با HAP یعنی چه

هر ساختمان بسته به عوامل زیر، مقدار مشخصی گرما جذب یا از دست می‌دهد:

• جهت‌گیری ساختمان
• نوع نما
• متراژ پنجره‌ها
• تعداد افراد داخل فضا
• نوع کاربری فضا

HAP این عوامل را ساعت به ساعت در طول یک سال شبیه‌سازی می‌کند، نه با یک محاسبه ثابت و تقریبی. خروجی نهایی، بار سرمایشی و گرمایشی دقیق هر فضا در اوج مصرف است؛ عددی که مبنای انتخاب ظرفیت چیلر، پکیج، فن‌کویل و کل شبکه لوله‌کشی قرار می‌گیرد.

تفاوت این روش با محاسبات سنتی، در دقت مصرف انرژی است. اگر بار حرارتی بیش از حد واقعی تخمین زده شود، تجهیزات بزرگ‌تر و گران‌تر از نیاز واقعی خریداری می‌شوند و اگر کمتر از واقع محاسبه شود، ساختمان در روزهای اوج گرما یا سرما پاسخگو نخواهد بود. HAP دقیقاً همین ریسک را از بین می‌برد.

کاربرد نتایج HAP در انتخاب تجهیزات و لوله‌کشی

خروجی HAP فقط یک گزارش تحلیلی نیست، مستقیم وارد فاز اجرا می‌شود. موارد زیر همگی از همین محاسبات استخراج می‌شوند:

• ظرفیت دقیق پکیج یا موتورخانه
• قطر لوله‌های رفت و برگشت
• تعداد و ظرفیت رادیاتورها

برای نمونه اگر قرار است سیستم گرمایش ساختمان با پکیج دیواری تأمین شود، ظرفیت پیشنهادی HAP تعیین می‌کند که باید سراغ چه مدلی رفت؛ نکته‌ای که در آموزش نصب پکیج دیواری هم از زاویه اجرایی به آن اشاره کرده‌ایم. بدون این محاسبه، انتخاب ظرفیت معمولاً بر اساس تجربه یا تخمین سرانگشتی انجام می‌شود که در ساختمان‌های بزرگ‌تر خطای قابل توجهی به همراه دارد.

Revit و مدل‌سازی یکپارچه BIM در سازه و تأسیسات

تا اینجا هر نرم‌افزار یک وظیفه مشخص داشت: ETABS تحلیل سازه، SAFE طراحی فونداسیون، HAP محاسبات تأسیسات. Revit این‌ها را کنار هم قرار نمی‌دهد که جایگزینشان شود، بلکه نقش هماهنگ‌کننده بین تیم معماری، سازه و تأسیسات را بازی می‌کند و بر اساس متدولوژی BIM کار می‌کند.

مدل ساخته‌شده در Revit سه‌بعدی و هوشمند است؛ یعنی هر عنصر، چه دیوار باشد چه لوله یا تیر سازه‌ای، اطلاعات فنی خودش را همراه دارد. وقتی تیم سازه ابعاد یک تیر را در مدل ETABS تغییر می‌دهد، همین تغییر در محیط Revit هم قابل انطباق است و تیم تأسیسات فوراً متوجه می‌شود که آیا مسیر لوله‌کشی طراحی‌شده با ابعاد جدید تداخل پیدا می‌کند یا نه.

چرا Revit جایگزین ETABS و SAFE نمی‌شود بلکه مکمل آن‌هاست

نکته‌ای که گاهی اشتباه فهمیده می‌شود این است که Revit خودش تحلیل سازه‌ای انجام نمی‌دهد. دقت محاسباتی ETABS و SAFE در تحلیل غیرخطی و طراحی دال بتنی، کاری نیست که از عهده Revit بربیاید. کار اصلی Revit هماهنگی و تشخیص تداخل است؛ مثلاً جلوگیری از برخورد کانال تهویه با تیر اصلی سازه یا عبور لوله از داخل ستون، مشکلاتی که در پروژه‌های بدون BIM معمولاً همان سر پروژه در محل کشف می‌شوند و هزینه اصلاح بالایی دارند.

به همین دلیل در پروژه‌های بزرگ، مسیر معمول این است که تحلیل و طراحی سازه در ETABS و SAFE انجام می‌شود، محاسبات تأسیسات با HAP جلو می‌رود و نتیجه هر دو در مدل Revit کنار هم قرار می‌گیرد تا پیش از اجرا، تداخلات و خطاهای هماهنگی شناسایی شوند.

مقایسه نرم‌ افزارهای محاسبات سازه و تأسیسات ساختمان

برای جمع‌بندی تفاوت کاربردی این چهار نرم‌ فزار، جدول زیر می‌تواند مرجع سریعی باشد:

نرم‌افزار	کاربرد اصلی	خروجی کلیدی	سطح تخصص لازم
ETABS	تحلیل و طراحی کلی سازه در برابر بار ثقلی، باد و زلزله	نیروی داخلی اعضا، مقدار آرماتور و پروفیل	آشنایی عمیق با آیین‌نامه‌های لرزه‌ای
SAFE	طراحی دقیق فونداسیون و دال‌های بتنی	ضخامت دال، توزیع آرماتور پی	تسلط بر مکانیک خاک و رفتار دال
HAP	محاسبه بار حرارتی و برودتی ساختمان	ظرفیت سرمایشی و گرمایشی هر فضا	شناخت اصول HVAC و هندبوک کریر
Revit	مدل‌سازی یکپارچه و هماهنگی بین رشته‌ها (BIM)	مدل سه‌بعدی هوشمند، گزارش تداخلات	آشنایی با روابط بین معماری، سازه و تأسیسات

همان‌طور که در جدول مشخص است، ETABS و SAFE در واقع دو مرحله پشت‌سرهم از یک فرایند طراحی سازه‌ای هستند، HAP کاملاً مستقل در حوزه تأسیسات فعالیت می‌کند و Revit در نهایت نقش پلی بین همه این خروجی‌ها را بازی می‌کند.

مسیر یادگیری؛ کدام نرم‌ افزار محاسبات سازه و تأسیسات را اول یاد بگیریم؟

برای مهندسان تازه‌کار، ترتیب یادگیری معمولاً بر اساس مسیر شغلی تعیین می‌شود، نه علاقه شخصی. کسی که قصد ورود به حوزه سازه دارد بهتر است از ETABS شروع کند، چون پایه اصلی تحلیل و درک رفتار سازه همین‌جا شکل می‌گیرد. بعد از تسلط نسبی بر ETABS، یادگیری SAFE منطقی‌تر پیش می‌رود چون همان مفاهیم بار و تحلیل را در مقیاس فونداسیون تکرار می‌کند.

مسیر مهندسان تأسیسات مکانیکی کاملاً جداست و نیازی به یادگیری ETABS یا SAFE ندارد. برای این گروه، شروع مستقیم با HAP و درک اصول محاسبه بار حرارتی و برودتی کفایت می‌کند.

Revit در هر دو مسیر جایگاه متفاوتی دارد؛ یادگیری آن نه در ابتدای راه بلکه زمانی مفید است که مهندس حداقل با یکی از نرم‌ افزارهای تخصصی (سازه یا تأسیسات) آشنا شده باشد، چون بدون شناخت خروجی‌های فنی، کار با مدل BIM بیشتر جنبه ترسیمی پیدا می‌کند تا مهندسی.

از محاسبات نرم‌ افزاری تا مصالح واقعی روی پروژه

خروجی نرم‌ افزارهای محاسبات سازه و تأسیسات ساختمان در نهایت باید روی زمین پیاده شود، و همین‌جاست که تفاوت یک پروژه با محاسبات دقیق و یک پروژه با تخمین تقریبی خودش را نشان می‌دهد. وقتی ETABS و SAFE نوع اسکلت را بتنی تعیین می‌کنند، انتخاب صحیح بتن آرمه و رعایت گرید و قطر میلگردی که در محاسبات پیش‌بینی شده، مستقیماً روی عمر و ایمنی سازه اثر می‌گذارد؛ نه هر میلگردی برای هر بخش سازه مناسب است.

همین منطق درباره تأسیسات هم صادق است. عددی که HAP برای بار گرمایشی یک ساختمان به دست می‌دهد، فقط زمانی به نتیجه درست می‌رسد که تجهیزات و مصالح متناسب با همان ظرفیت خریداری شوند، نه بزرگ‌تر یا کوچک‌تر از نیاز واقعی. مهندسی که این فاصله بین عدد روی کاغذ و مصالح روی پروژه را جدی نگیرد، عملاً بخشی از دقتی را که نرم‌ افزار برایش فراهم کرده دور می‌ریزد.

نکته‌ای که کمتر به آن توجه می‌شود این است که برای پروژه‌های چند طبقه، حتی نوع اسکلت انتخابی روی مقدار میلگرد مصرفی هم اثر مستقیم دارد؛ موضوعی که در نحوه محاسبه میلگرد ساختمان یک طبقه از زاویه عملی بررسی کرده‌ایم و می‌تواند تصویر بهتری از رابطه محاسبات و مصالح واقعی بدهد.

جمع‌بندی

انتخاب و ترکیب درست نرم‌ افزارهای محاسبات سازه و تأسیسات ساختمان، از ETABS و SAFE گرفته تا HAP و Revit، تفاوت بین یک پروژه دقیق و یک پروژه پر از اصلاحات اجرایی را رقم می‌زند؛ اما این دقت وقتی معنا پیدا می‌کند که مصالح مصرفی هم با همان استانداردی که در محاسبات لحاظ شده، انتخاب شوند. اگر برای تأمین میلگرد، بتن آماده یا سایر مصالح ساختمانی پروژه‌تان به منبعی قابل اعتماد نیاز دارید، می‌توانید محصولات مورد نیازتان را در فروشگاه آنلاین سیوان لند بررسی و به‌صورت آنلاین سفارش دهید.
