اگر شما هم میخواهید بدانید که قلاب میلگرد بستر چیست باید بگوییم که یکی از آن قطعات کوچکی است که خیلی وقتها در حین اجرای دیوارچینی از چشم کارگر و حتی ناظر دور میماند، اما نبودش میتواند سالها بعد به شکل ترکهای افقی روی دیوار یا حتی جدا شدن دیوار از ستون در زلزله خودش را نشان بدهد.
اگر تا امروز فکر میکردید این قلاب فقط یک وسیله فرعی در کنار میلگرد بستر است، در ادامه این مقاله متوجه میشوید که چرا نصب درست آن روی استحکام و عمر سازه تأثیر مستقیم دارد. در سیوان لند سعی کردهایم این موضوع را ساده و کاربردی برایتان توضیح دهیم تا هم در انتخاب و هم در خرید قلاب میلگرد بستر تصمیم درستی بگیرید.

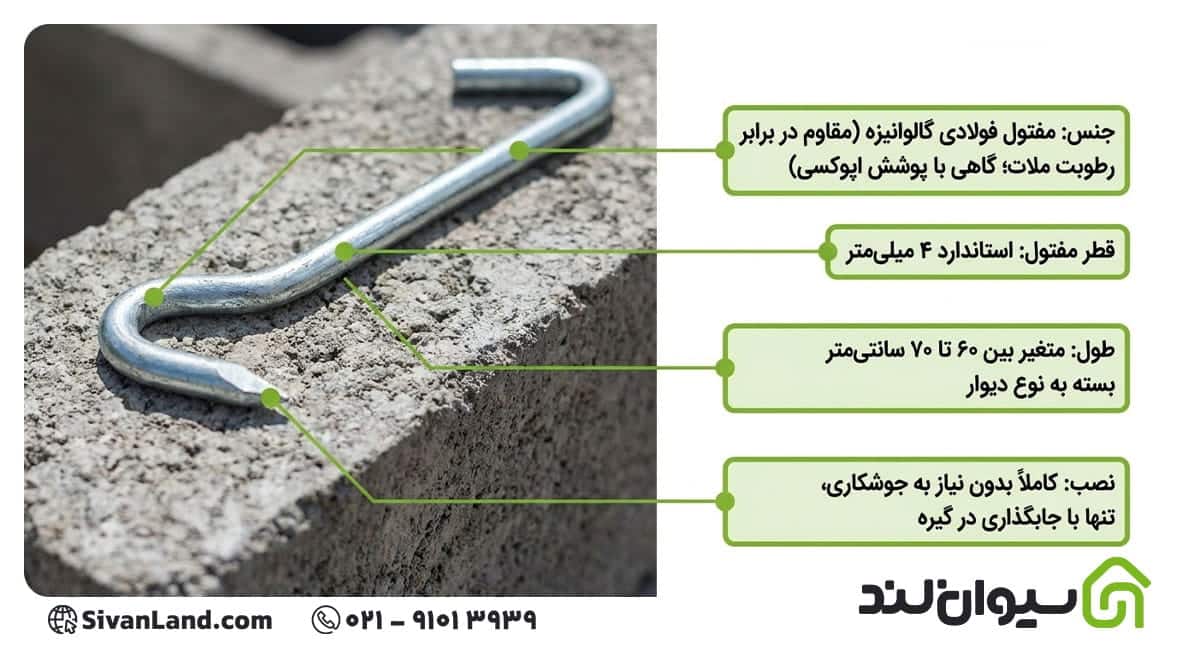

قلاب میلگرد بستر چیست؟
قلاب میلگرد بستر یک قطعه فلزی خمیده است که وظیفهاش نگهداشتن میلگرد بستر در جای درست خودش و اتصال آن به گیره یا ستون است. این قطعه معمولاً از مفتول فولادی گالوانیزه ساخته میشود تا در برابر رطوبت داخل ملات دیوار دوام بیاورد و زودتر از موعد دچار زنگزدگی نشود. شکل ظاهری آن شبیه یک قلاب باز است که یک سرش داخل گیره روی ستون جا میگیرد و سر دیگرش میلگرد بستر را در خودش نگه میدارد، بدون اینکه نیازی به جوشکاری یا گره زدن با سیم باشد.
نکتهای که خیلی از افراد در ابتدای کار با آن اشتباه میگیرند، این است که قلاب میلگرد بستر را با خود میلگرد بستر یکی میدانند. در حالی که میلگرد بستر آن قطعه نردبانی یا خرپایی است که داخل ملات دیوار قرار میگیرد، اما قلاب فقط نقش رابط را بین این میلگرد و ستون یا گیره بازی میکند. به زبان سادهتر، بدون قلاب، میلگرد بستر فقط داخل دیوار شناور میماند و هیچ اتصال مطمئنی به اسکلت اصلی ساختمان پیدا نمیکند.
مشخصات رایج این قطعه در بازار ایران معمولاً به این شکل است:
- جنس: مفتول فولادی گالوانیزه، گاهی با پوشش اپوکسی برای مقاومت بیشتر در برابر خوردگی
- قطر مفتول: حدود ۴ میلیمتر
- طول قلاب: بسته به کاربرد بین ۶۰ تا ۷۰ سانتیمتر متغیر است
- شکل نصب: بدون جوشکاری، فقط با قرارگیری در گیره یا ناودانی منقطع
انواع قلاب میلگرد بستر
پس از دانستن اینکه قلاب میلگرد بستر چیست باید بگوییم که با اینکه کار اصلی همه قلابهای میلگرد بستر یکسان است، شکل خمش و طراحی آنها بسته به محل مصرف و نوع اتصال مورد نیاز فرق میکند. شناخت این تفاوتها کمک میکند هنگام خرید، دقیقاً همان نوعی را انتخاب کنید که با گیره یا ناودانی منقطع پروژهتان سازگار است.
| نوع قلاب | ویژگی اصلی | کاربرد رایج |
| قلاب ساده | یک خم ساده در انتها، بدون پیچیدگی طراحی | دیوارهای کوتاه و پروژههای کوچک |
| قلاب خمیده یکطرفه | خمش فقط در یک سمت برای درگیری با گیره | اتصال میلگرد بستر به گیرههای استاندارد ستون |
| قلاب دو خم یا دوطرفه | دو نقطه خمش که مقاومت اتصال را بالا میبرد | دیوارهایی که در معرض نیروی جانبی بیشتری هستند |
| قلاب U شکل | طراحی نعلاسبی که میلگرد را از دو طرف در بر میگیرد | جاهایی که ثبات بیشتری از میلگرد بستر انتظار میرود |
| قلاب مخصوص والپست | متناسب با ابعاد گیرههای والپست ساخته میشود | سیستمهای والپست در دیوارهای غیرسازهای |
| قلاب مخصوص ستون و المانهای بتنی | طراحی برای درگیری مستقیم با آرماتور ستون یا المان بتنی | اتصال دیوار به ستونهای بتنآرمه |
تفاوت اصلی این مدلها را باید در نحوه درگیرشدنشان با گیره یا سازه اصلی دید. قلاب ساده و خمیده یکطرفه بیشتر برای پروژههای معمولی و بار جانبی کمتر کاربرد دارند، در حالی که قلاب دو خم و U شکل به دلیل سطح تماس بیشتر با میلگرد بستر، اتصال محکمتری ایجاد میکنند و در دیوارهایی که احتمال حرکت لرزهای بیشتری دارند ترجیح داده میشوند.
قلاب مخصوص والپست هم از این جهت جدا شده که ابعادش دقیقاً با گیرههای استاندارد این سیستم هماهنگ است و اگر به جای آن از یک قلاب معمولی استفاده کنید، ممکن است اتصال شل بماند یا نیاز به تنظیمات اضافه پیدا کند.
نقش قلاب در سیستم والپست
در سیستم والپست، گیرهای روی ستون یا وادار نصب میشود و قلاب داخل همین گیره جا میگیرد تا میلگرد بستر را در ارتفاع مشخصی نگه دارد. نکته جالب اینجاست که این اتصال از نوع مفصلی است، یعنی قلاب اجازه میدهد دیوار تا حدی مستقل از ستون حرکت کند بدون اینکه از آن جدا شود. همین ویژگی باعث میشود در زمان تغییر شکل سازه، نیروی کمتری به دیوار منتقل شود و احتمال ترک خوردن یا ریزش کاهش پیدا کند. اگر میخواهید ببینید این اتصال در عمل چطور روی دیوار پیاده میشود، توضیحات نحوه اجرای میلگرد بستر تصویر روشنتری از این فرایند به شما میدهد.

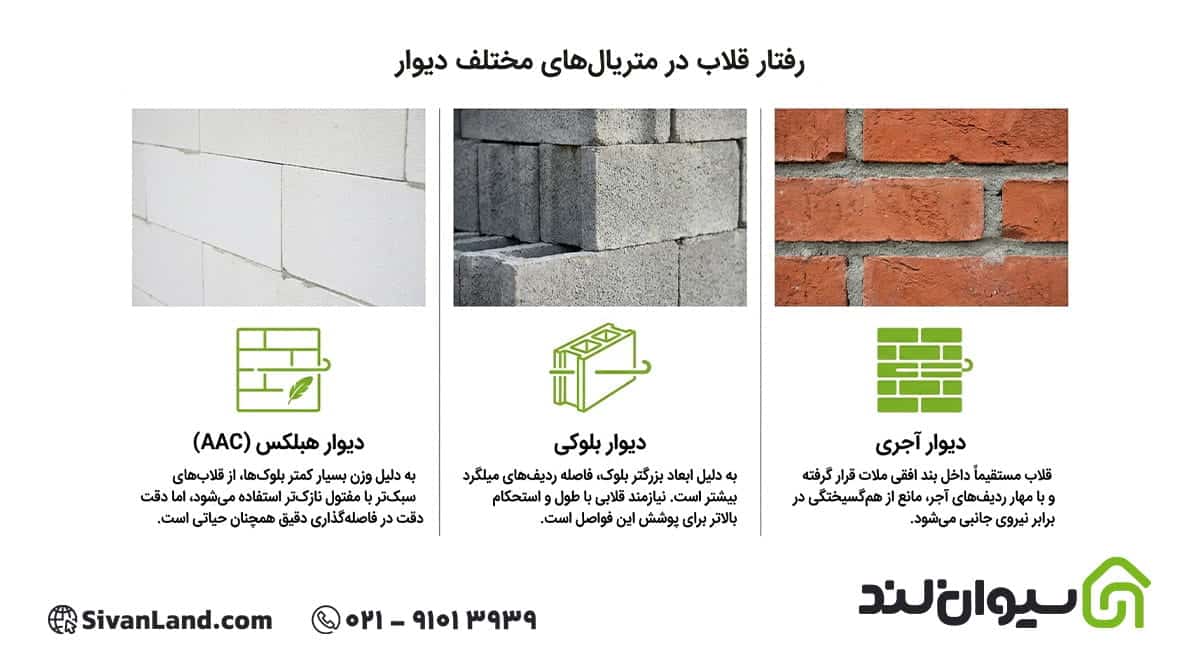

کاربرد در دیوارهای آجری، بلوکی و هبلکس
رفتار قلاب میلگرد بستر در هر نوع دیوار کمی متفاوت است:
- دیوار آجری: قلاب داخل بند افقی ملات قرار میگیرد و همراه با میلگرد بستر، از جدا شدن ردیفهای آجر در برابر نیروی جانبی جلوگیری میکند.
- دیوار بلوکی: به دلیل ابعاد بزرگتر بلوک، فاصله ردیفهای میلگرد بستر بیشتر است، پس قلاب باید طول و استحکام کافی برای پوشش این فاصله داشته باشد.
- دیوار هبلکس (AAC): چون وزن این بلوکها کمتر است، معمولاً از قلابهای سبکتر با مفتول نازکتر استفاده میشود، اما دقت در فاصلهگذاری همچنان الزامی است.
در هر سه حالت، انتخاب اشتباه نوع قلاب یا نصب نامناسب آن میتواند کل مزیت استفاده از میلگرد بستر را از بین ببرد، چون این دو قطعه فقط در کنار هم عملکرد درست دارند نه به تنهایی. آشنایی با میلگرد بستر میتواند راهنمای خوبی برای استفاده صحیح از قلاب میلگرد بستر باشد.
نقش در مقاومت لرزهای و استاندارد ۲۸۰۰
طبق پیوست ششم استاندارد ۲۸۰۰ ایران، اتصال دیوارهای غیرسازهای به اسکلت ساختمان با استفاده از قلاب و گیره یا ناودانی منقطع الزامی است، مگر اینکه روش جایگزین دیگری در نقشههای اجرایی پیشبینی شده باشد. یکی از آسیبهای رایج در زلزلههای گذشته، ریزش دیوارهای غیرسازهای بوده است. قلاب میلگرد بستر با انتقال یکنواخت نیروی جانبی از دیوار به ستون، از تمرکز فشار روی یک نقطه جلوگیری میکند و به این ترتیب ریسک ریزش را پایین میآورد.
نکتهای که کمتر به آن توجه میشود این است که عملکرد این اتصال مستقل از طراحی خود ستون و آرماتوربندی آن نیست.همپوشانی درست میلگردهای ستون روی یکپارچگی کل سازه اثر میگذارد، و همین یکپارچگی است که در نهایت کارایی قلاب میلگرد بستر را هم تضمین میکند.

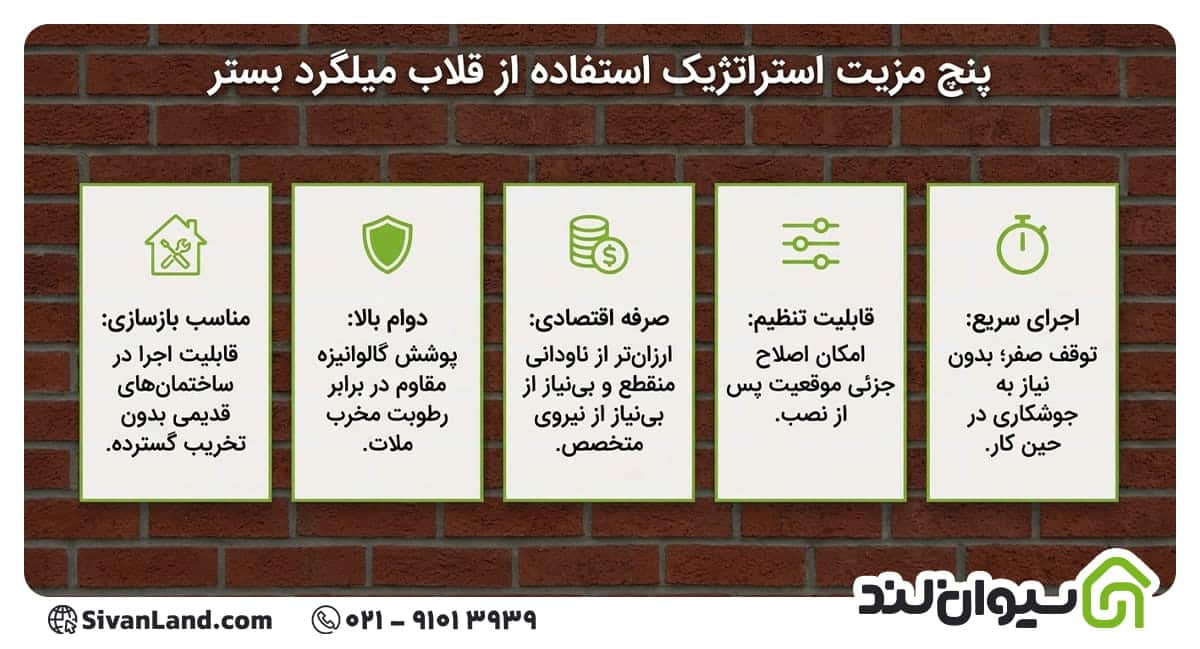

مزایای استفاده از قلاب میلگرد بستر
استفاده از قلاب میلگرد بستر چند مزیت مهم دارد که آن را به قطعهای ارزشمند در ساختوساز تبدیل میکند:
- اجرای سریع: بدون نیاز به جوشکاری، فقط با جاگذاری در گیره متصل میشود و روند دیوارچینی متوقف نمیشود
- قابلیت تنظیم: برخلاف اتصال جوشی، امکان اصلاح جزئی موقعیت میلگرد بستر بعد از نصب وجود دارد
- صرفه اقتصادی: قیمت پایینتر نسبت به روشهایی مثل ناودانی منقطع و بینیازی از نیروی متخصص
- دوام بالا: نوع گالوانیزه آن سالها بدون نیاز به تعویض دوام میآورد
- مناسب بازسازی: در ساختمانهای قدیمی هم بدون تخریب گسترده قابل اجراست
همین ترکیب سادگی و تأثیرگذاری است که قلاب میلگرد بستر را از یک قطعه فرعی به انتخابی هوشمندانه در پروژههای ساختمانی تبدیل میکند.
وزن قلاب میلگرد بستر
وزن قلاب میلگرد بستر عدد ثابتی نیست و به دو عامل اصلی بستگی دارد: قطر مفتول و طول قلاب. برای مفتول گالوانیزه با قطر استاندارد ۴ میلیمتر، وزن هر متر طول تقریباً ۰.۱ کیلوگرم است؛ بنابراین یک قلاب با طول متداول ۶۰ تا ۷۰ سانتیمتر معمولاً چیزی در حدود ۶۰ تا ۷۰ گرم وزن دارد.
این عدد در نگاه اول کم به نظر میرسد، اما در پروژههای بزرگ که تعداد قلاب مصرفی به هزاران عدد میرسد، وزن کل و در نتیجه هزینه خرید به شکل محسوسی تغییر میکند. به همین دلیل هنگام برآورد مصالح، بهتر است وزن قلاب میلگرد بستر را جدا از میلگرد بستر اصلی محاسبه کنید تا در بودجهبندی پروژه غافلگیر نشوید.
نحوه اتصال قلاب به میلگرد بستر
اتصال قلاب به میلگرد بستر برخلاف تصور اولیه، نیازی به جوشکاری یا بستن با سیم ندارد. مراحل کلی این کار به این شکل است:
- نصب گیره روی ستون یا وادار، معمولاً با پیچ و رولپلاک یا جوشکاری
- قرار دادن قلاب داخل گیره و تنظیم ارتفاع مناسب برای ردیف دیوارچینی
- گذاشتن میلگرد بستر روی قلاب، بدون نیاز به بستن یا گره زدن
- ادامه دیوارچینی و پوشاندن میلگرد و قلاب با ملات به ضخامت کافی
- تکرار همین مراحل برای ردیفهای بعدی تا انتهای دیوار
راهنمای انتخاب سایز مناسب قلاب میلگرد بستر
انتخاب سایز مناسب قلاب میلگرد بستر یکی از مراحل مهمی است که نباید سرسری از کنارش گذشت، چون قلاب باید بتواند نیروهای وارد بر میلگرد را به درستی منتقل کند و از لغزش یا جابهجایی آن جلوگیری نماید. برای این انتخاب چند فاکتور اصلی باید در نظر گرفته شود:
- قطر میلگرد بستر: هرچه میلگرد ضخیمتر باشد، قلاب هم باید طول و مقاومت بیشتری داشته باشد تا اتصال به درستی شکل بگیرد
- نوع کاربرد در سازه: قلابهایی که در سیستم والپست یا کنار ستونهای باربر استفاده میشوند، باید نیروی جانبی بیشتری تحمل کنند، پس معمولاً سایز بزرگتر و طراحی دقیقتری دارند
- میزان بار وارده و شرایط محیطی: عواملی مثل ارتعاش، فشار جانبی و رطوبت محل پروژه هم روی انتخاب سایز مناسب اثر میگذارد
نکات مهم در خرید قلاب میلگرد بستر
پیش از خرید قلاب میلگرد بستر، توجه به چند نکته میتواند از هدر رفتن هزینه و افت کیفیت اجرا جلوگیری کند. اول از همه، جنس گالوانیزه بودن مفتول را حتماً بررسی کنید، چون قلابهای بدون پوشش مناسب در رطوبت داخل ملات به سرعت زنگ میزنند و مقاومت خود را از دست میدهند. دوم، قطر و طول قلاب باید با نوع دیوار و فاصله تا ستون همخوانی داشته باشد، نه فقط بر اساس قیمت پایینتر انتخاب شود.
نکاتی که باید هنگام خرید مد نظر داشته باشید:
- جنس: فولاد گالوانیزه یا اپوکسی، مقاوم در برابر خوردگی
- قطر مفتول: حدود ۴ میلیمتر برای اکثر پروژهها
- طول قلاب: متناسب با فاصله دیوار تا ستون، معمولاً ۶۰ تا ۷۰ سانتیمتر
- کاربرد پیشنهادی: دیوارهای آجری و بلوکی؛ نوع سبکتر برای هبلکس
نکته آخر و شاید مهمترین آن، توجه به قیمت روز این محصول است، چون نوسانات بازار فولاد میتواند در فاصله چند هفته قیمت را تغییر دهد. پیشنهاد میکنیم پیش از خرید نهایی، نرخ روز میلگرد را در سیوان لند بررسی کنید تا با قیمت بهروز و بدون واسطه اضافه خرید کنید.
نتیجهگیری
قلاب میلگرد بستر شاید در نگاه اول یک قطعه کوچک و کماهمیت به نظر برسد، اما همانطور که دیدیم، نقش تعیین کنندهای در اتصال دیوار به اسکلت ساختمان و مقاومت آن در برابر زلزله دارد. انتخاب درست جنس، سایز و نوع قلاب متناسب با دیوار شما، تفاوت بین یک اجرای استاندارد و یک اتصال ضعیف را رقم میزند. اگر برای پروژه خود به دنبال قلاب میلگرد بستر باکیفیت و قیمت مناسب هستید، میتوانید محصولات موجود در سیوان لند را بررسی کنید و با خیال راحت خرید خود را نهایی کنید.
