در جدول لوله مانیسمان شما می‌توانید سایز، ضخامت و وزن هر رده از لوله بدون درز را مشاهده کنید. لوله‌های مانیسمان در رده یا گریدهای مختلفی تولید می‌شوند که سایز و ضخامت لوله مانیسمان از گرید 5 تا 160 در جدول استاندارد ASME B36.10 مشخص شده است. در ادامه این…

- اندازه متن +

در جدول لوله مانیسمان شما می‌توانید سایز، ضخامت و وزن هر رده از لوله بدون درز را مشاهده کنید. لوله‌های مانیسمان در رده یا گریدهای مختلفی تولید می‌شوند که سایز و ضخامت لوله مانیسمان از گرید 5 تا 160 در جدول استاندارد ASME B36.10 مشخص شده است. در ادامه این مقاله جدول ضخامت و وزن لوله مانیسمان رده 40، 20 و 80 و هم‌چنین جدول استاندارد ASME B36.10 را برای شما آورده‌ایم.

جدول لوله مانیسمان

لوله‌های مانیسمان در سایزهای مختلفی از ⅛ اینچ تا 42 اینچ تولید می‌شوند که طبق گرید لوله، ضخامت و وزن هر سایز مشخص می‌شود.
جدول لوله مانیسمان

لوله مانیسمان، به لوله‌های بدون درزی گفته می‌شود که بدون جوشکاری تولید می‌شوند. این لوله‌ها در رده‌های مختلفی تولید می‌شوند، که رده لوله مانیسمان شاخصه‌ای است که بر اساس نسبت ضخامت اسمی دیواره لوله بر قطر لوله مشخص می‌شود. لوله‌های مانیسمان در رده‌های مختلفی تولید می‌شوند که پرکاربردترین آن‌ها لوله مانیسمان رده 20، لوله مانیسمان رده 40 و لوله مانیسمان رده 80 هستند.

لوله‌های مانیسمان در سایزهای مختلفی از ⅛ اینچ تا 42 اینچ تولید می‌شوند که طبق گرید لوله، ضخامت و وزن هر سایز مشخص می‌شود. از آن جا که با بالا رفتن گرید لوله، ضخامت آن هم افزایش پیدا می‌کند، یک لوله مانیسمان سایز 2 اینچ از گرید 20، ضخامت و وزن کمتری نسبت به لوله مانیسمان سایز 2 اینچ از گرید 40 خواهد داشت. در جداول زیر می‌توانید وزن، ضخامت و سایز هر رده از لوله را مشاهده کنید.

جدول وزن و ضخامت لوله مانیسمان رده 20

لوله مانیسمان رده 20 سبک‌ترین نوع لوله مانیسمان است و به همین دلیل با اسم لوله مانیسمان سبک هم شناخته می‌شود. چون ضخامت لوله‌های رده 20 از سایر رده‌ها کمتر است، این لوله‌ها فشار کمتری را هم می‌توانند تحمل کنند. در جدول لوله مانیسمان زیر می‌توانید وزن و ضخامت هر سایز از لوله رده 20 را مشاهده کنید.

رده لوله سایز (inch) ضخامت (mm) وزن (Kg)
20 ½  2.5 5.5
20 ¾  2.5 8
20 1 2.6 12
20 ¼ 1 2.8 16
20 ½ 1 2.8 18
20 2 3 24
20 ½ 2 3 33
20 3 3.2 45
20 4 4.5 75
20 5 4 100
20 6 5 125
20 8 6.3 190



جدول ضخامت و وزن لوله مانیسمان رده 40

لوله مانیسمان رده 40 به عنوان پرکاربردترین نوع لوله مانیسمان به شمار می‌رود و اگر قرار باشد بوبه تحت فشار و حرارت متوسط قرار بگیرد، از این لوله استفاده می‌شود. وزن لوله مانیسمان رده 40 از حداقل 7.4 کیلوگرم شروع می‌شود تا 170 کیلوگرم. حداقل ضخامت لوله مانیسمان رده 40 2.77 میلی‌متر و حداکثر ضخامت آن 7.11 میلی‌متر می‌باشد. جدول سایز، وزن و ضخامت لوله مانیسمان رده 40 را می‌توانید در زیر مشاهده کنید.

رده سایز (inch) ضخامت (mm) وزن (Kg)
40 ½  2.77 7.4
40 ¾  2.87 1.2
40 1 3.38 15
40 ¼ 1 3.56 20.3
40 ½ 1 3.68 24.3
40 2 3.91 33
40 ½ 2 5.16 52
40 3 5.49 68
40 4 6.02 96
40 5 6.55 130
40 6 7.11 170



جدول وزن لوله مانیسمان رده 80

لوله مانیسمان رده 80 در سطح لوله های بدون درز سنگین، به عنوان پرمصرف‌ترین شناخته می‌شود. از این لوله در پالایشگاه‌ها و پتروشیمی‌ها و هم‌چنین برای گازکشی استفاده می‌شود. این لوله قدرت تحمل فشار بالاتری نسبت به دو رده قبل دارد.

رده سایز (inch) ضخامت (mm) وزن (Kg)
80 ½  3.73 9
80 ¾  3.73 13
80 1 4.55 19
80 ¼ 1 4.58 26
80 ½ 1 5.08 32
80 2 5.54 44
80 3 7.62 91
80 4 8.56 130



جدول لوله مانیسمان بر اساس استاندارد ASME

یکی از استانداردهایی که در ساخت لوله‌های مانیسمان از آن تبعیت می‌شود، استاندارد ASME است. این استاندارد برای بار اول توسط مهندسان آمریکایی برای تولید مخازن تحت فشار و دیگ‌های بخار تبیین شد؛ اما بعدها برای بوبه‌های بدون درز مانیسمان هم مورد استفاده قرار گرفت. استاندارد ASME B36.10 مربوط به لوله‌های مانیسمان است و مشخص می‌کند هر سایز لوله مانیسمان در رده‌های مختلف باید چه ضخامتی داشته باشد.

در این جدول:

  • NPS = مقدار اسمی قطر داخلی لوله
  • OD = قطر خارجی لوله
  • Sch = رده لوله

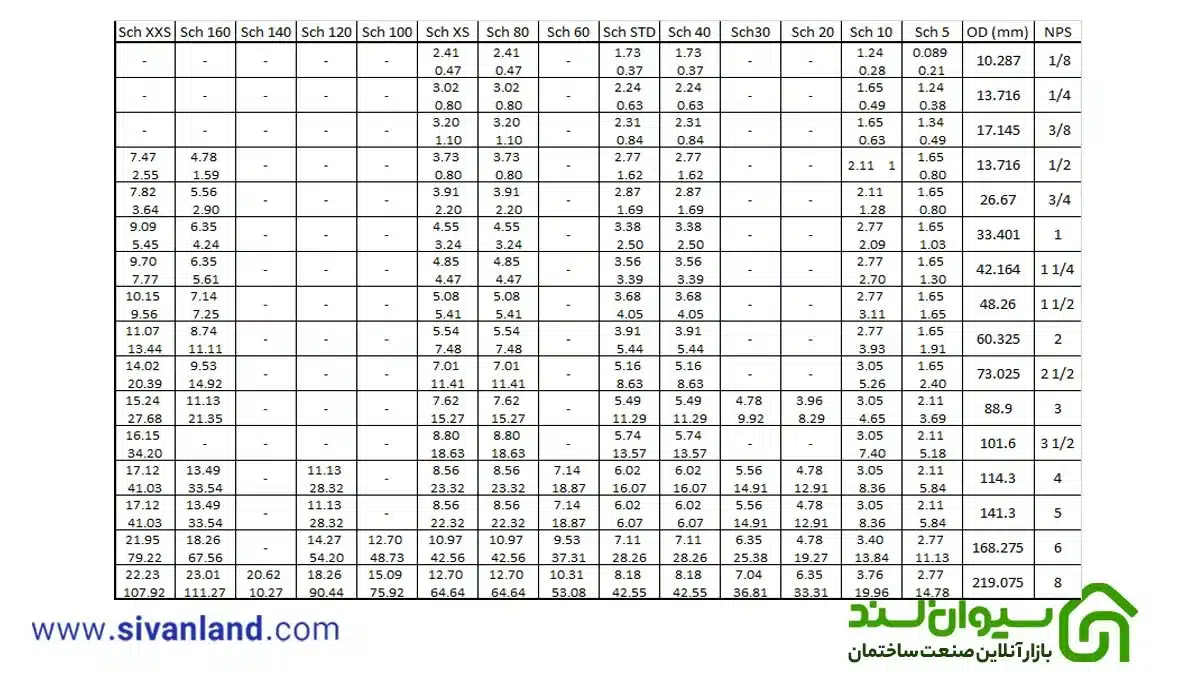

جدول لوله مانیسمان بر اساس استاندارد ASME-1

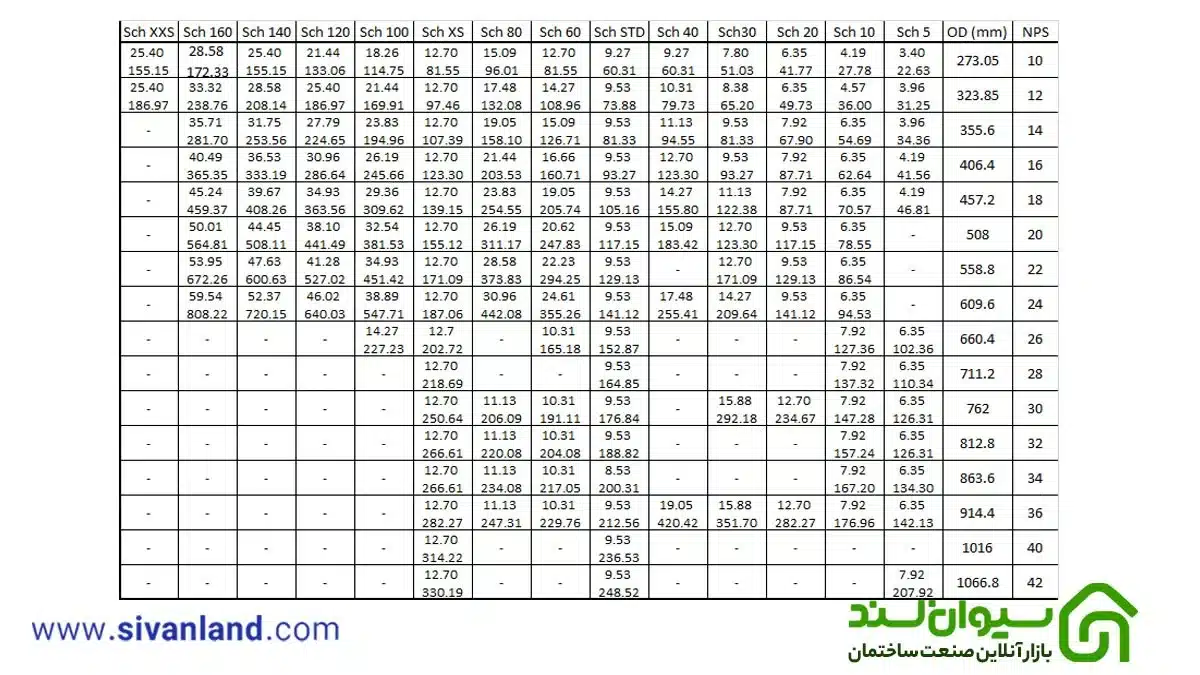

جدول لوله مانیسمان بر اساس استاندارد ASM-2
جدول لوله مانیسمان بر اساس استاندارد ASM

جمع بندی

در این مقاله جدول لوله مانیسمان را به طور جداگانه برای لوله‌های رده 20، 40 و 80 و هم‌چنین به طور یکجا برای تمامی رده‌ها مشاهده کردید. شما می‌توانید برایخرید یا استعلام قیمت لوله مانیسمان در سایزهای مختلف به سیوان لند مراجعه کنید.
