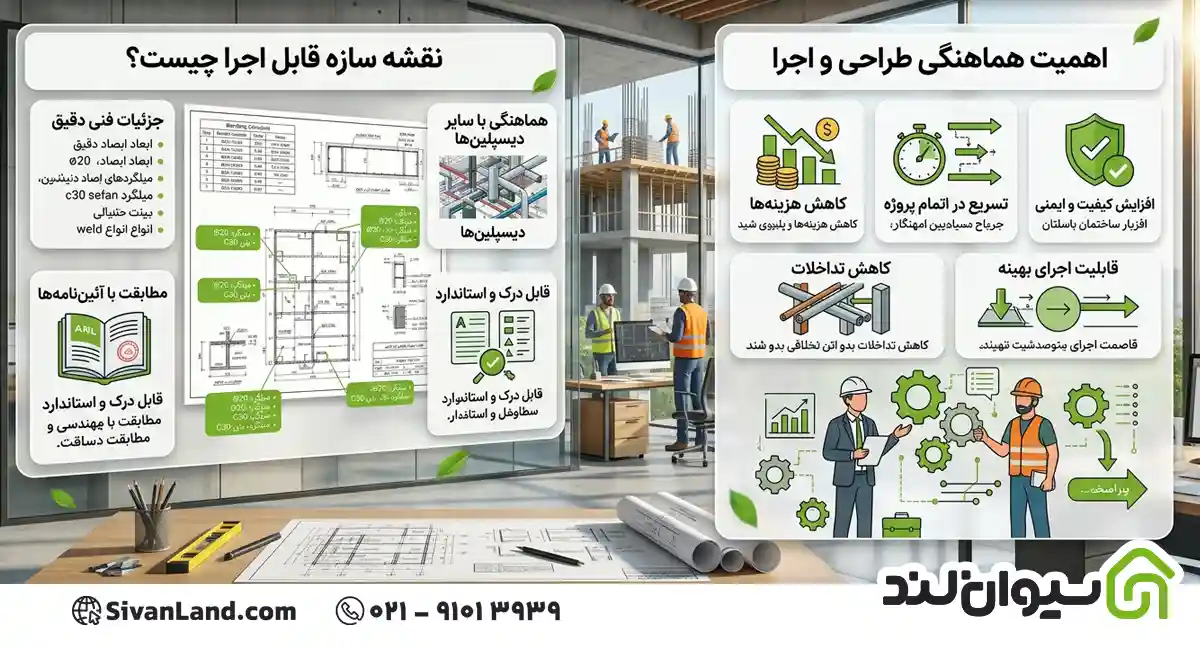

نقشه سازه قابل اجرا چیست؟ اهمیت هماهنگی طراحی و اجرا

نقشه سازه قابل اجرا چیست؟ شاید این سوال شما هم باشد. شما یک نقشه سازه کامل و محاسبه شده دارید. تمام اعداد، مقاطع، لنگرها و ترکیب بارها در جای خود قرار دارند. اما سر پروژه، تیم اجرایی با سردرگمی نقشه را زمین می گذارد و شروع به بداهه سازی می کند. چرا؟ چون آنچه روی کاغذ طراحی شده، با واقعیت کارگاه، مصالح موجود در بازار ایران، و سطح توان اجرایی تیم ساختمانی هماهنگ نیست. نقشه سازه قابل اجرا دقیقا برای حل همین شکاف به وجود آمده است.

در پروژه های ساختمانی، فاصله بین میز محاسبات و بتن ریزی واقعی، جایی است که بیشترین هزینه و خطا رخ می دهد. اگر نقشه سازه شما قابل اجرا نباشد، نه محاسبات دقیق به کار می آید و نه تیم اجرایی کاربلد. این متن دقیقا همین نقطه را باز می کند.

نقشه سازه قابل اجرا چیست و چه تفاوتی با نقشه تئوری دارد؟

نقشه تئوری یا محاسباتی، خروجی نرم افزارهای تحلیل سازه است. در این نقشه ها مقاطع، آرماتورها و ابعاد بر اساس بارهای وارده محاسبه شده اند. اما نقشه تئوری یک مشکل اساسی دارد: به شرایط کارگاه کاری ندارد. نقشه تئوری نمی گوید که آیا میلگرد سایز ۳۲ که در محاسبات استفاده شده، الان در بازار موجود است یا باید از انبار مخصوص سفارش داد. نمی گوید که اتصال طراحیشده با تجهیزات جوشکاری موجود در کارگاه قابل اجرا هست یا نه.

نقشه سازه قابل اجرا، نسخه ترجمه شده همان محاسبات برای زبان کارگاه است. در نقشه اجرایی، هر اتصال با جزئیات گرافیکی نشان داده می شود، هر بعد با تلورانس مشخص می گردد، و توالی عملیات مانند ترتیب بتن ریزی، زمان قالب برداری و نحوه مهار موقت اعضا قید می شود. تفاوت این دو در همین جزئیات است؛ جزئیاتی که بین یک سازه دقیق و یک سازه واقعی قرار دارند.

عناصر حیاتی یک نقشه سازه قابل اجرا

یک نقشه سازه وقتی قابل اجراست که چهار عنصر را هم زمان داشته باشد. اولین عنصر، دیتیل های اتصالات است. اتصال ستون به فونداسیون، اتصال تیر به ستون، وصله آرماتورها، و محل قرارگیری خاموت ها باید با بزرگنمایی کافی ترسیم شوند. دومین عنصر، جدول مشخصات مصالح است که نوع بتن، عیار، مقاومت فشاری، نوع میلگرد و تنش تسلیم را صریح اعلام می کند.

سومین عنصر، نقشه شاپ دراوینگ یا نقشه کارگاهی است که برای اعضای پیچیده مانند دیوار برشی با بازشو یا تیر عمیق تهیه می شود. چهارمین عنصر، یادداشت های اجرایی است؛ یادداشت هایی که ترتیب عملیات، محدودیت های دمایی بتن ریزی، و ضوابط بازرسی را مشخص می کنند. نقشه ای که این چهار عنصر را نداشته باشد، هر چقدر هم از نظر محاسباتی دقیق باشد، در عمل قابل اجرا نیست.

انواع نقشه های سازه و سطح قابلیت اجرای هر کدام

چرا بیشتر نقشه های سازه روی کاغذ می مانند؟

اولین دلیل، فاصله بین تیم طراحی و تیم اجراست. طراح سازه اغلب با نرم افزار کار می کند و آخرین بار ماه ها پیش از پروژه بازدید کرده. او نمی داند که کارگاه در منطقه ای با دسترسی محدود به مصالح قرار دارد یا اینکه تیم اجرایی به تجهیزات خاص جوشکاری دسترسی ندارد. نتیجه این است که نقشه صادر می شود، اما تیم اجرایی نمی تواند آن را پیاده کند.

دومین چالش واقعی، عدم وجود مصالح مشخص شده در بازار است. طراح در دفتر محاسبات، میلگرد سایز ۲۸ یا بتن با مقاومت C35 را در نظر می گیرد، اما تامین این مصالح در شهرستان های دور از مرکز یا در شرایط نوسان بازار دشوار است. تیم اجرایی به ناچار تغییراتی اعمال می کند و از آن لحظه، نقشه دیگر مرجع تصمیم نیست. اینجاست که پروژه از مسیر طراحی خارج می شود و خطاها شروع می شوند.

چالش سوم که کمتر درباره آن صحبت می شود، تغییرات معماری در حین اجرای سازه است. کارفرما تصمیم می گیرد یک دیوار حذف شود، یک بازشو جابه جا گردد، یا یک فضا تغییر کاربری دهد. اگر این تغییرات با طراح سازه هماهنگ نشود، بارهای جدید روی اعضای قدیمی قرار می گیرند و سازه از حالت محاسبه شده خارج می شود. نقشه سازه قابل اجرا باید دقیقا برای همین سناریوها مسیر مشخصی داشته باشد.

در این مرحله از پروژه، داشتن یک تامین کننده مصالح ساختمانی که بتواند دقیقا همان مقاطع و مشخصات فنی نقشه را تامین کند، تفاوت بزرگی ایجاد می کند. سیوان لند با دسترسی به بیش از ۱۰۰ تامین کننده معتبر در سراسر کشور، امکان خرید مصالح ساختمانی مطابق با مشخصات نقشه را فراهم می کند. اگر نقشه شما میلگرد یا بتن خاصی را مشخص کرده، پیش از تغییر طرح به دلیل کمبود مصالح، مسیر تامین را بررسی کنید.

هماهنگی طراحی و اجرا؛ گلوگاه پروژه های ساختمانی

هماهنگی بین طراح سازه و تیم اجرایی یک اقدام تشریفاتی نیست؛ یک الزام فنی و اقتصادی است. وقتی طراح و مجری در یک جلسه پیش از شروع کار، نقشه را خط به خط مرور می کنند، مشکلات قبل از آنکه به بتن و آرماتور تبدیل شوند شناسایی می گردند. دوباره کاری در سازه های بتنی یعنی تخریب بتن ریخته شده، برش آرماتورهای جوش خورده و در مواردی اصلاح فونداسیون. هزینه این دوباره کاری ها گاه چند برابر هزینه جلسات هماهنگی است.

یک مثال مشخص: در پروژه ای واقعی، طراح سازه اتصال تیر به ستون را با جوش کامل نفوذی مشخص کرده بود. تیم اجرایی این نوع جوش را با تجهیزات موجود نمی توانست انجام دهد و به جای اعلام مشکل، از جوش گوشه استفاده کرد. نتیجه این بود که اتصال در بازرسی رد شد، جوش قبلی باید سنگ زده می شد و دوباره با پیمانکار جوش تخصصی قرارداد بسته می شد. سه هفته تاخیر و هزینه اضافی، فقط به دلیل یک هماهنگی ناقص.

هماهنگی طراحی و اجرا فقط به جلسات پیش از شروع محدود نمی شود. در طول اجرا، هر بار که تیم اجرایی با ابهامی مواجه می شود باید دسترسی مستقیم به طراح داشته باشد. انتظار برای پاسخ از طریق واسطه ها، زمان پروژه را می کشد و تیم اجرایی را به تصمیمات خودسرانه ترغیب می کند.

برای پروژه هایی که مصالح اصلی سازه مانند میلگرد، بتن آماده، قالب و مصالح بنایی باید به موقع تامین شوند، سیوان لند با ارسال به سراسر کشور در سریعترین زمان و امکان فروش اعتباری مصالح ساختمانی این بخش از هماهنگی را نیز پوشش می دهد. اگر نقشه سازه شما مشخصات دقیق مصالح را تعیین کرده، تامین به موقع همان مصالح جلوی توقف پروژه را می گیرد.

مراحل تبدیل نقشه معماری به نقشه سازه قابل اجرا

فرآیند از دریافت نقشه های معماری شروع می شود. اولین قدم، مدلسازی اولیه سازه بر اساس پلان های معماری است تا سیستم باربر مناسب انتخاب شود. پس از آن، طراح ابعاد اولیه اعضا را تعیین می کند و مدل دقیق تری بر اساس نقشه های فاز ۲ معماری می سازد. در این مرحله، تعامل با معمار ضروری است؛ هر تغییر در ابعاد یا موقعیت دیوارهای باربر باید دوطرفه تایید شود.

مرحله بعد، رسم نقشه های اجرایی سازه با دیتیل کامل است. این مرحله زمان برترین بخش کار است. هر اتصال باید با مقیاس مناسب ترسیم شود، آرماتورگذاری فونداسیون با تمام خم ها و طول وصله ها مشخص گردد، و نقشه قالب بندی با تمام ابعاد دقیق تهیه شود. پس از آن، دفترچه محاسبات تهیه و توسط مهندس محاسب مهر و امضا می شود. در نهایت، نقشه ها برای کنترل به سازمان نظام مهندسی ارسال می گردند.

نکته کلیدی این است که نقشه سازه قابل اجرا نباید صرفا برای گرفتن مجوز تهیه شود. بسیاری از پروژه ها نقشه ای برای شهرداری و نظام مهندسی دارند و نقشه ای دیگر برای کارگاه. این دوگانگی خطرناک است. نقشه ای که به کارگاه می رود باید همان نقشه ای باشد که تایید شده، به علاوه دیتیل های اجرایی که برای ساخت لازم است.

باور غلطی که پروژه ها را خراب می کند

یک باور رایج در بین برخی پیمانکاران و حتی برخی کارفرمایان وجود دارد: هر چه نقشه سازه ساده تر باشد، اجرا راحت تر است و هزینه کمتری دارد. این باور عمیقا غلط است. نقشه ساده و بدون جزئیات، کار را برای تیم اجرایی راحت نمی کند؛ بلکه تصمیم گیری را به کارگاه منتقل می کند و تیم اجرایی را مجبور به حدس زدن می کند. هر حدس در سازه، یک ریسک ایمنی و مالی است.

نقشه سازه قابل اجرا ممکن است صفحات بیشتری داشته باشد، دیتیل های بیشتری نشان دهد و زمان طراحی بیشتری ببرد. اما همین جزئیات اضافه است که جلوی خطاهای پر هزینه را می گیرد. هزینه تهیه یک نقشه اجرایی کامل، کسری ناچیز از هزینه اصلاح یک اتصال خراب یا تخریب یک دیوار برشی نادرست است.

نقشه سازه قابل اجرا چه اطلاعاتی باید داشته باشد؟

یک نقشه سازه قابل اجرا باید اطلاعات زیر را بدون ابهام مشخص کند: پلان فونداسیون با آرماتورگذاری کامل و مشخصات خاک بستر، پلان تیرریزی و ستون گذاری در هر تراز، دیتیل اتصالات با مقیاس بزرگ، جدول آرماتور با شماره پوزیشن و شکل خم، مشخصات بتن و میلگرد، جزئیات دیوار برشی و مهاربند، و یادداشت های اجرایی برای توالی عملیات و بازرسی.

علاوه بر این، نقشه باید تلورانس های اجرایی را اعلام کند. انحراف مجاز ستون از محور چقدر است؟ خطای مجاز در ابعاد فونداسیون چقدر است؟ اگر این تلورانس ها مشخص نباشند، تیم اجرایی نمی داند چه میزان انحراف قابل قبول است و بازرس نیز معیاری برای قضاوت ندارد.

1. نقشه معماری نهایی را با طراح سازه مرور کنید و هر تغییر فضایی را قبل از شروع محاسبات اعمال نمایید.
2. از طراح سازه بخواهید نقشه اجرایی با دیتیل کامل اتصالات تهیه کند، نه فقط نقشه محاسباتی برای مجوز.
3. مشخصات مصالح نقشه را با تامین کننده بررسی کنید و از موجود بودن مقاطع و عیارهای مشخص شده مطمئن شوید.
4. پیش از شروع اجرا، یک جلسه هماهنگی کامل بین طراح، ناظر و تیم اجرایی برگزار کنید و صورتجلسه آن را ثبت نمایید.
5. در طول اجرا، هر ابهام یا تغییر را فورا با طراح در میان بگذارید و هر تغییری را در نقشه ازبیلت ثبت کنید.

نتیجه‌گیری

نقشه سازه قابل اجرا، حلقه گمشده‌ای است که بین محاسبات دقیق مهندسی و واقعیت اجرای کارگاه پل می‌زند. بدون دیتیل‌های اتصالات، مشخصات صریح مصالح، و هماهنگی مستمر بین طراح و تیم اجرایی، حتی دقیق‌ترین محاسبات هم در عمل به بداهه‌سازی، دوباره‌کاری و هزینه‌های سنگین منجر می‌شود. تجربه نشان داده که سرمایه‌گذاری روی نقشه‌ای کامل و قابل اجرا، در مقایسه با هزینه اصلاح یک اتصال خراب یا تخریب بخشی از سازه، رقمی ناچیز است.
