موتورخانه ساختمان فضایی است که تجهیزات گرمایشی و سرمایشی ساختمان، مثل دیگ، مشعل و پمپ، در آن نصب میشود تا آب گرم و هوای مطبوع مورد نیاز واحدها را تأمین کند. انواع موتورخانه ساختمان بر اساس نوع کاربری به مسکونی، تجاری، اداری و صنعتی و بر اساس عملکرد حرارتی به گرمایشی، سرمایشی و دو فصلی تقسیم میشوند و انتخاب هرکدام به متراژ ساختمان، تعداد واحدها و نوع سیستم گرمایشی و سرمایشی بستگی دارد.
اگر قصد ساخت، بازسازی یا تعمیر موتورخانه ساختمان خود را دارید، در این مقاله از سیوان لند با تجهیزات اصلی، اصول طراحی، مراحل اجرا و نکات تعمیر و نگهداری موتورخانه آشنا میشوید تا بتوانید انتخابی درست و متناسب با نیاز ساختمانتان داشته باشید.
موتورخانه ساختمان چیست؟
موتورخانه بخشی مجزا از ساختمان است که تجهیزات مکانیکی، حرارتی و کنترلی سیستم گرمایش و سرمایش مرکزی در آن قرار میگیرد. برخلاف پکیج که یک دستگاه یکپارچه و کوچک برای واحدهای مستقل است، موتورخانه ساختمانه شامل مجموعهای از تجهیزات جداگانه است که در کنار هم، گرما یا سرمای مورد نیاز چند واحد یا کل ساختمان را تأمین میکنند.
این فضا معمولا در زیرزمین یا پشتبام ساختمان احداث میشود و ابعاد آن به تعداد واحدها، متراژ کل بنا و میزان بار حرارتی یا برودتی مورد نیاز بستگی دارد. هرچه ساختمان بزرگتر و پرمصرفتر باشد، موتورخانه به فضا و تجهیزات قدرتمندتری نیاز دارد.
کاربرد اصلی موتورخانه ساختمان، گرم کردن آب برای مصرف بهداشتی و تأمین آب گرم رادیاتورها یا سیستم گرمایش از کف است. در موتورخانههای سرمایشی نیز همین فضا برای تولید و توزیع آب سرد بین فنکویلها یا هواسازها استفاده میشود. به همین دلیل موتورخانه را قلب تأسیسات مکانیکی ساختمان میدانند، چون قطع یا خرابی آن مستقیما روی گرمایش، سرمایش و آب گرم مصرفی همه واحدها تأثیر میگذارد.
موتورخانه برای ساختمانهای مسکونی، تجاری، اداری و صنعتی قابل اجراست، اما نوع و ظرفیت تجهیزات آن با توجه به کاربری ساختمان متفاوت خواهد بود؛ موضوعی که در بخش بعدی به آن میپردازیم.
انواع موتورخانه ساختمان
برای شناخت دقیقتر انواع موتورخانه ساختمان، باید آنها را از دو زاویه بررسی کرد؛ یکی بر اساس نوع کاربری ساختمان و دیگری بر اساس عملکرد حرارتی سیستم. این دو دستهبندی معمولا با هم ترکیب میشوند و در نهایت نوع، ظرفیت و تجهیزات موتورخانه را مشخص میکنند.
دستهبندی بر اساس کاربری
- موتورخانه مسکونی رایجترین نوع موتورخانه ساختمان است و برای تأمین گرمایش و آب گرم مصرفی آپارتمانها و مجتمعهای مسکونی طراحی میشود. ظرفیت تجهیزات آن معمولا کمتر از موتورخانههای صنعتی است و در بیشتر موارد فقط شامل بخش گرمایشی است.
- موتورخانه تجاری و اداری برای ساختمانهایی مثل برجهای اداری، مراکز خرید و هتلها استفاده میشود. این نوع موتورخانه ساختمان معمولا هم بخش گرمایشی و هم بخش سرمایشی دارد، چون ساعات کاری طولانی و تراکم جمعیت بالاتر، نیاز به کنترل دقیقتر دما را ایجاب میکند.
- موتورخانه صنعتی در کارخانهها و واحدهای تولیدی به کار میرود و علاوه بر گرمایش فضا، اغلب برای تأمین بخار یا آب داغ مورد نیاز فرایندهای تولید هم استفاده میشود. ظرفیت دیگ و مشعل در این نوع موتورخانه به مراتب بالاتر از انواع مسکونی و تجاری است.
دستهبندی بر اساس عملکرد حرارتی
از نظر عملکرد حرارتی، انواع موتورخانه ساختمان به سه دسته تقسیم میشوند:
- موتورخانه گرمایشی فقط وظیفه تأمین آب گرم مصرفی و گرمایش رادیاتور یا کف را بر عهده دارد و اصلیترین تجهیز آن دیگ یا بویلر است.
- موتورخانه سرمایشی با استفاده از چیلر و برج خنک کن، آب سرد لازم برای فنکویلها یا هواسازها را تولید میکند و معمولا در ساختمانهای بزرگتر یا مناطق گرمتر کاربرد دارد.
- موتورخانه دو فصلی ترکیبی از هر دو سیستم است و بسته به فصل، بین حالت گرمایشی و سرمایشی جابهجا میشود. این نوع موتورخانه ساختمان هزینه ساخت بیشتری دارد اما در بلندمدت از نظر مصرف انرژی بهصرفهتر است، چون نیازی به دو فضای جداگانه نیست.
| نوع موتورخانه | معیار دستهبندی | کاربرد اصلی |
| مسکونی | کاربری | گرمایش و آب گرم مصرفی واحدهای آپارتمانی |
| تجاری و اداری | کاربری | گرمایش و سرمایش ساختمانهای اداری و تجاری |
| صنعتی | کاربری | گرمایش فضا و تأمین بخار یا آب داغ فرایند تولید |
| گرمایشی | عملکرد حرارتی | تأمین آب گرم رادیاتور و مصرف بهداشتی |
| سرمایشی | عملکرد حرارتی | تولید آب سرد برای فنکویل و هواساز |
| دو فصلی | عملکرد حرارتی | ترکیب گرمایش و سرمایش در یک سیستم |
تجهیزات و اجزای اصلی موتورخانه ساختمان
هر موتورخانه ساختمان از مجموعهای تجهیزات تشکیل شده که در کنار هم، گرمایش، سرمایش و آب گرم مصرفی را تأمین میکنند. شناخت کارکرد هرکدام، هم برای طراحی درست موتورخانه لازم است و هم برای تشخیص سریعتر مشکلات آن.
دیگ یا بویلر
دیگ یا بویلر قلب موتورخانه گرمایشی است و وظیفه گرم کردن آب برای مصرف بهداشتی و گرمایش رادیاتور یا کف را بر عهده دارد. دیگها بسته به نوع سوخت به گازسوز، گازوئیلسوز و دوگانهسوز تقسیم میشوند و ظرفیت آنها باید متناسب با بار حرارتی کل ساختمان انتخاب شود، نه بیشتر و نه کمتر.
مشعل
مشعل با احتراق سوخت، شعله و حرارت لازم برای گرم شدن آب درون دیگ را تولید میکند. تنظیم دقیق نسبت سوخت به هوا در مشعل اهمیت زیادی دارد، چون هم روی راندمان احتراق تأثیر میگذارد و هم میزان آلایندههایی مثل کربن مونوکسید را کنترل میکند.
پمپ سیرکولاتور
پمپ سیرکولاتور آب گرم یا سرد تولید شده در دیگ یا چیلر را در مسیر لولهکشی به گردش درمیآورد و آن را به رادیاتورها، فنکویلها یا سیستم گرمایش از کف میرساند. بدون این پمپ، آب گرم فقط در محدوده دیگ باقی میماند و به فضاهای دیگر منتقل نمیشود.
منبع انبساط
آب هنگام گرم شدن انبساط پیدا میکند و اگر فضایی برای این افزایش حجم در نظر گرفته نشود، فشار داخل لولهها و دیگ بالا میرود. منبع انبساط همین فضای اضافه را فراهم میکند و از آسیب دیدن تجهیزات موتورخانه ساختمان در اثر فشار زیاد جلوگیری میکند.
سختیگیر
آب شهری معمولا حاوی املاح و یونهای اضافی است که در طول زمان باعث رسوبگرفتگی دیگ، لولهها و مبدلهای حرارتی میشود. سختیگیر این املاح را از آب ورودی موتورخانه جدا میکند و عمر تجهیزات را به طور محسوسی افزایش میدهد.
کلکتور، شیرآلات و لولهکشی
کلکتور آب گرم یا سرد تولید شده را بین مسیرهای مختلف توزیع میکند و شیرآلات کنترلی امکان قطع یا تنظیم جریان هر مسیر را به صورت جداگانه فراهم میکنند. کیفیت لولههای پنج لایه یا فلزی استفاده شده در این بخش مستقیما روی طول عمر و ایمنی سیستم لولهکشی موتورخانه ساختمان تأثیر میگذارد.
چیلر و برج خنک کن
در موتورخانههای سرمایشی، چیلر وظیفه تولید آب سرد برای فنکویلها و هواسازها را دارد. برج خنک کن نیز گرمای گرفته شده از آب چیلر را به هوای محیط منتقل میکند. این دو تجهیز معمولا در کنار هم و در موتورخانههای سرمایشی یا دو فصلی نصب میشوند.
تابلو برق و سیستم کنترل
تابلو برق شامل سنسورها، شیرهای برقی و پردازشگر مرکزی است که عملکرد مشعل، پمپها و چیلر را بهصورت هماهنگ کنترل میکند. این بخش دمای آب، فشار سیستم و عملکرد ایمن تجهیزات را زیر نظر دارد و در صورت بروز خطا، سیستم را متوقف میکند.
اصول طراحی موتورخانه ساختمان
طراحی موتورخانه ساختمان فراتر از انتخاب تجهیزات است و باید از همان مرحله معماری در نقشهها دیده شود. یک موتورخانه طراحی شده اصولی هم عمر تجهیزات را افزایش میدهد و هم ریسک حوادثی مثل نشت گاز یا انفجار را به حداقل میرساند.
متراژ و ارتفاع مناسب
فضای موتورخانه ساختمان باید متناسب با تعداد و ابعاد تجهیزات انتخاب شود، نه بر اساس فضای باقیمانده ساختمان. ارتفاع سقف باید به اندازهای باشد که سرویسکاران بتوانند بدون مانع به قسمت بالایی دیگ، دودکش و کلکتورها دسترسی داشته باشند. کمبود فضای کاری، بزرگترین اشتباه در طراحی موتورخانههای کوچک است و باعث میشود تعمیر و نگهداری بعدها با دشواری همراه شود.
تهویه موتورخانه
تهویه یکی از حساسترین بخشهای طراحی است، چون احتراق مشعل به اکسیژن کافی نیاز دارد و تجمع گازهای ناشی از احتراق خطرناک است. نکات اصلی تهویه موتورخانه ساختمان شامل موارد زیر میشود:
- تعبیه دریچه هوای ورودی برای تأمین اکسیژن مورد نیاز احتراق
- نصب هواکش یا دریچه خروج هوای گرم برای جلوگیری از افزایش دمای فضا
- طراحی مستقل دودکش هر دیگ و خروج آن به بیرون از ساختمان
- جلوگیری از مسدود شدن مسیرهای تهویه توسط تجهیزات یا انبار اضافی
موقعیت موتورخانه ساختمان؛ زیرزمین یا پشتبام
انتخاب محل موتورخانه معمولا بین دو گزینه زیرزمین و پشتبام انجام میشود که هرکدام مزایا و محدودیتهای خودش را دارد.
| معیار | زیرزمین | پشتبام |
| دسترسی برای سرویس | سادهتر و نزدیکتر به ورودی ساختمان | نیاز به مسیر اختصاصی یا آسانسور تجهیزات |
| انتقال صدا و لرزش به واحدها | بیشتر، به ویژه در طبقات پایین | کمتر، چون فاصله از واحدهای مسکونی بیشتر است |
| نیاز به عایقکاری رطوبتی | بالا، به دلیل مجاورت با خاک | کمتر، اما نیاز به عایق حرارتی در برابر آفتاب دارد |
| مناسب برای | ساختمانهای با زیرزمین وسیع | ساختمانهای بلند یا کممتراژ در طبقه همکف |
نکات ایمنی و استاندارد
موتورخانه باید با دیوار و سقف مقاوم در برابر حریق از سایر بخشهای ساختمان جدا شود و درب آن از نوع ضدحریق باشد. رعایت این نکات، هم الزام نظام مهندسی ساختمان است و هم شرط اصلی ایمنی ساکنان.

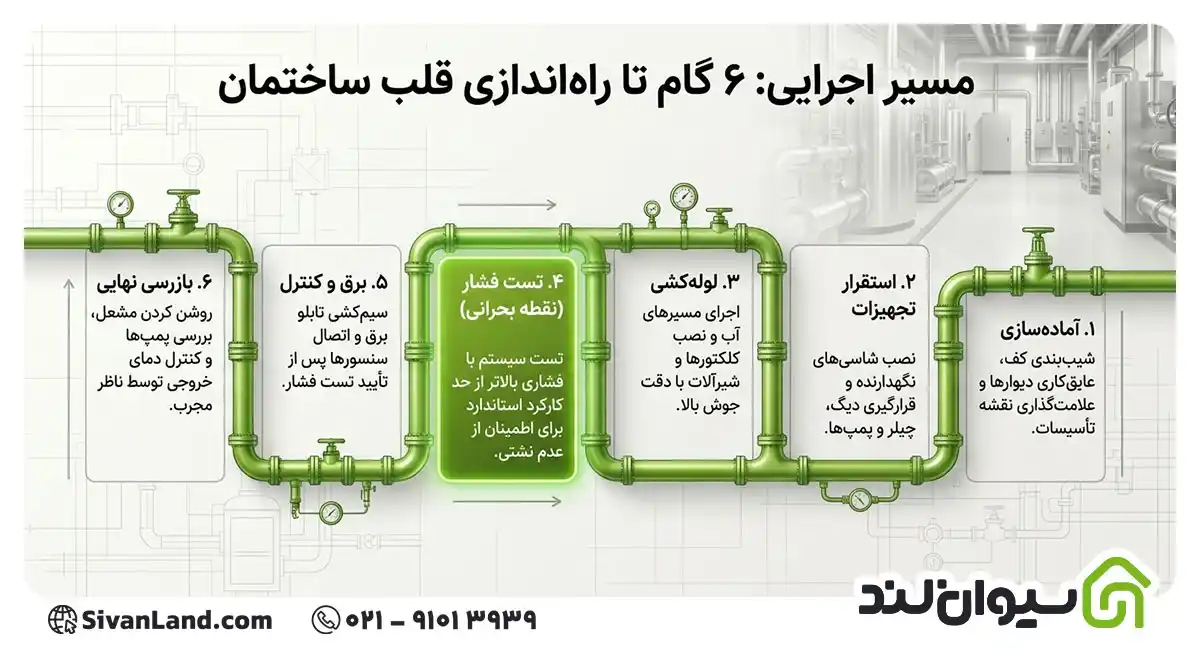

مراحل اجرای موتورخانه ساختمان
اجرای موتورخانه ساختمان یک فرایند مرحلهبهمرحله است و رعایت ترتیب صحیح آن اهمیت زیادی دارد، چون جابهجایی یا نادیده گرفتن هر مرحله میتواند در آینده باعث نشتی، افت فشار یا خرابی زودهنگام تجهیزات شود.
- آمادهسازی فضا
کف موتورخانه باید شیببندی مناسب برای هدایت آب احتمالی نشتی به کفشوی داشته باشد و دیوارها و سقف پیش از نصب تجهیزات، عایق و مقاومسازی شوند. محل دقیق دیگ، پمپها، کلکتور و دودکش نیز بر اساس نقشه تأسیسات مشخص و علامتگذاری میشود. - نصب تجهیزات سنگین
دیگ یا چیلر، بر اساس ابعاد و وزن، روی پایه یا شاسی مخصوص خود قرار میگیرد و مشعل مطابق مشخصات فنی کارخانه روی دیگ نصب میشود. منبع انبساط، سختیگیر و پمپهای سیرکولاتور نیز در همین مرحله در جای تعیین شده خود مستقر میشوند. - لولهکشی و اتصال تجهیزات
مسیرهای آب گرم و سرد از دیگ یا چیلر تا کلکتور اصلی اجرا میشود و شیرآلات کنترلی روی هر مسیر نصب میگردد. کیفیت جوش یا اتصالات در این مرحله مستقیما روی احتمال نشتی در آینده تأثیر دارد، به همین دلیل نباید در آن عجله کرد. - تست فشار سیستم
پیش از راهاندازی نهایی، سیستم باید تست فشار شود تا از سالم بودن تمام اتصالات اطمینان حاصل شود. این تست معمولا با آب و فشاری بالاتر از فشار کار سیستم انجام میگیرد و اگر افت فشاری مشاهده نشود، میتوان به مرحله بعد رفت. - اتصالات برق و تابلو کنترل
پس از تأیید تست فشار، سیمکشی و اتصال تابلو برق، سنسورها و سیستم کنترل انجام میشود تا مشعل، پمپها و چیلر به صورت هماهنگ و خودکار کنترل شوند. - راهاندازی و بازرسی نهایی
در آخرین مرحله، مشعل روشن، عملکرد پمپها بررسی و دمای خروجی آب کنترل میشود. بازرسی نهایی باید توسط ناظر یا کارشناس مجرب انجام شود تا از عملکرد ایمن و مطابق استاندارد تمام تجهیزات اطمینان حاصل شود.
تفاوت موتورخانه با پکیج؛ کدام مناسب ساختمان شماست؟
بسیاری هنگام ساخت یا بازسازی ساختمان بین موتورخانه مرکزی و پکیج دیواری مردد میمانند. تفاوت اصلی این دو سیستم در نحوه تأمین گرمایش است؛ موتورخانه یک سیستم مرکزی و مشترک برای کل ساختمان است، در حالی که در تعریف پکیج میبینیم دستگاهی مستقل و کوچک است که هر واحد به طور جداگانه از آن استفاده میکند.
| معیار | موتورخانه مرکزی | پکیج دیواری |
| نوع سیستم | مشترک برای کل ساختمان | مستقل برای هر واحد |
| نیاز به فضا | فضای اختصاصی (زیرزمین یا پشتبام) | بدون نیاز به فضای جداگانه |
| هزینه اولیه | بالاتر، بهویژه برای ساختمانهای کوچک | پایینتر برای واحدهای محدود |
| کنترل مصرف | مشترک، کنترل فردی دشوارتر | هر واحد مصرف خود را جداگانه کنترل و پرداخت میکند |
| مناسب برای | ساختمانهای بزرگ با تعداد واحد زیاد | آپارتمانهای کوچک تا متوسط |
بهطور کلی هرچه تعداد واحدهای ساختمان بیشتر باشد، موتورخانه مرکزی از نظر هزینه نگهداری و راندمان انرژی بهصرفهتر عمل میکند. در مقابل، برای ساختمانهای کمواحد یا مسکونی کوچک، پکیج به دلیل نصب سادهتر و کنترل مستقل مصرف هر واحد، گزینه رایجتری است. برای بررسی دقیقتر مزایا و معایب هرکدام میتوانید مقاله فرق شوفاژ و پکیج را هم مطالعه کنید.
نحوه تعمیر و نگهداری موتورخانه
سرویس دورهای موتورخانه، ارزانترین راه برای جلوگیری از خرابیهای پرهزینه است. اکثر مشکلات جدی موتورخانه، از غفلت در همین نگهداری ساده و منظم شروع میشوند و با بازرسی بهموقع کاملا قابل پیشگیریاند.
رسوبگرفتگی شایعترین مشکل موتورخانههاست و معمولا در دیگ، مبدل حرارتی و لولهها رخ میدهد. اگر سختیگیر بهدرستی کار نکند یا رزین آن به موقع تعویض نشود، رسوب باعث افت راندمان حرارتی و افزایش مصرف سوخت میشود. نشانه اصلی این مشکل، طولانیتر شدن زمان گرم شدن آب و افزایش غیرعادی قبض گاز است.
خرابی مشعل نیز یکی دیگر از مشکلات رایج است که معمولا با شعلهور نشدن یا خاموش شدن ناگهانی سیستم بروز میکند. علت اصلی آن اغلب کثیفی نازل، نسبت نادرست سوخت به هوا یا خرابی الکترود جرقهزن است که با تمیزکاری و تنظیم مجدد مشعل برطرف میشود.
برای نگهداری اصولی موتورخانه، رعایت این موارد ضروری است:
- بازرسی و رسوبزدایی دیگ و مبدل حرارتی حداقل سالی یکبار
- کنترل فشار آب سیستم و شارژ منبع انبساط در فصل پیش از سرما
- بررسی و در صورت نیاز تعویض رزین سختیگیر
- بازدید تابلو برق و اتصالات الکتریکی برای اطمینان از عملکرد ایمن سنسورها
- تست عملکرد مشعل و تنظیم نسبت سوخت و هوا برای احتراق بهینه
خرابیهای جزئی موتورخانه از نظر منطق کارکرد، شباهت زیادی به مشکلات پکیجهای دیواری دارند. اگر با نحوه عیبیابی و رفع خطاهای رایج این سیستمها آشنا نیستید، مقاله تعمیر پکیج در سیوان لند میتواند راهنمای خوبی باشد.

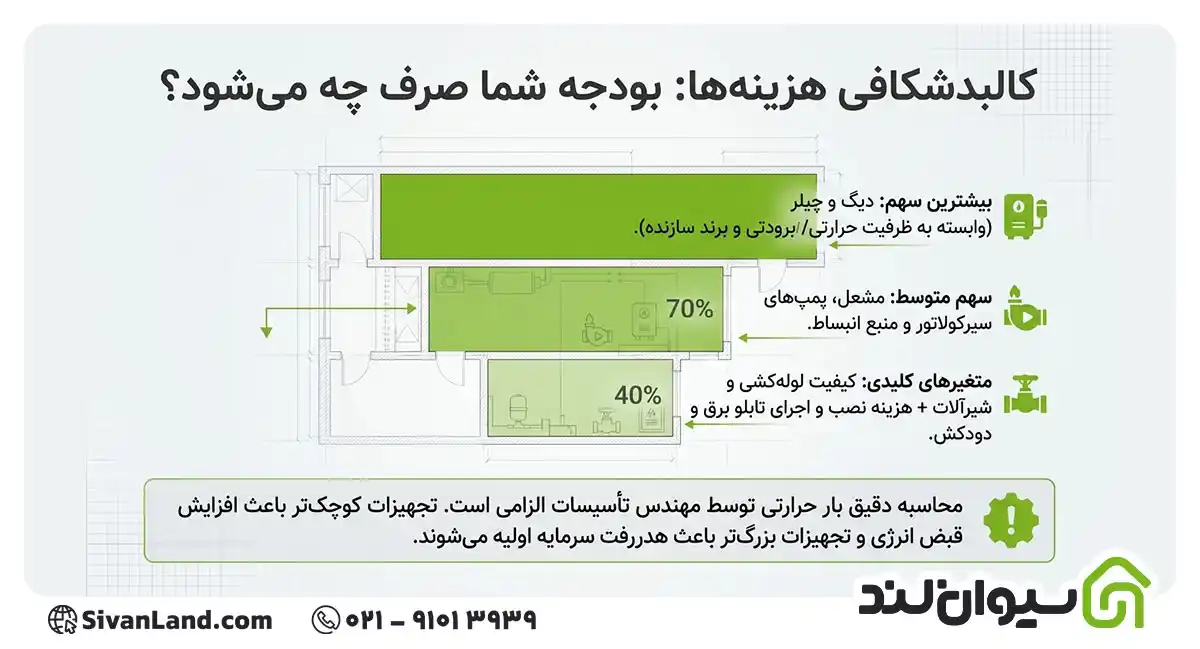

هزینه ساخت و راهاندازی موتورخانه چقدر است؟
هزینه ساخت موتورخانه ساختمان عددی ثابت و یکسان برای همه پروژهها نیست و به چند متغیر اصلی بستگی دارد. به همین دلیل نمیتوان بدون بررسی مشخصات دقیق ساختمان، رقم قطعی اعلام کرد، اما شناخت فاکتورهای مؤثر بر قیمت به شما کمک میکند بودجه واقعیتری برای پروژه در نظر بگیرید.
بزرگترین سهم هزینه معمولا به خرید چیلر و دیگ اختصاص دارد، چون قیمت این تجهیزات بر اساس ظرفیت حرارتی یا برودتی و برند سازنده تفاوت زیادی دارد. پس از آن، هزینه مشعل، پمپهای سیرکولاتور و منبع انبساط قرار میگیرد که باز هم متناسب با ظرفیت مورد نیاز ساختمان انتخاب میشوند.
| عامل مؤثر بر هزینه | تأثیر بر قیمت نهایی |
| ظرفیت و برند دیگ یا چیلر | بیشترین سهم از کل هزینه تجهیزات |
| نوع موتورخانه (گرمایشی، سرمایشی یا دو فصلی) | موتورخانه دو فصلی هزینه بیشتری نسبت به تککاره دارد |
| متراژ ساختمان و تعداد واحدها | ظرفیت تجهیزات و در نتیجه قیمت را مستقیم افزایش میدهد |
| کیفیت لولهکشی و شیرآلات | تفاوت محسوس بین قطعات اقتصادی و برندهای معتبر |
| هزینه نصب و اجرا | دستمزد نصاب و تجهیزات جانبی مثل تابلو برق و دودکش |
برای برآورد دقیق هزینه، بهتر است پیش از خرید تجهیزات، نقشه تأسیسات و بار حرارتی ساختمان توسط مهندس تأسیسات محاسبه شود تا از خرید تجهیزات کوچکتر یا بزرگتر از نیاز واقعی جلوگیری شود. خرید تجهیزات کمظرفیتتر از نیاز، در بلندمدت هزینه مصرف انرژی را بالا میبرد و خرید تجهیزات پرظرفیتتر، هزینه اولیه را بیدلیل افزایش میدهد.
نتیجهگیری
انواع موتورخانه ساختمان، از مسکونی و تجاری گرفته تا صنعتی و دو فصلی، هرکدام متناسب با کاربری و متراژ ساختمان انتخاب میشوند و انتخاب درست تجهیزات، طراحی اصولی و نگهداری منظم تأثیر مستقیمی بر عمر و راندمان این سیستم دارد. اگر برای ساخت، تعمیر یا بازسازی موتورخانه ساختمان خود به تجهیزات باکیفیت مثل دیگ، مشعل، پمپ سیرکولاتور، منبع انبساط یا لوله و شیرآلات نیاز دارید، میتوانید محصولات موردنیاز خود را از سیوان لند تهیه کنید و از مشاوره تیم فروش برای انتخاب تجهیزات متناسب با ساختمانتان بهرهمند شوید.
موتورخانه برای چه ساختمانهایی الزامی است؟
ساختمانهای چندواحدی، اداری، تجاری و صنعتی که نیاز به گرمایش یا سرمایش مرکزی دارند، معمولا به موتورخانه نیاز پیدا میکنند. آپارتمانهای تکواحدی یا کمواحد بیشتر از پکیج استفاده میکنند.
حداقل متراژ لازم برای ساخت موتورخانه چقدر است؟
متراژ ثابتی وجود ندارد و به تعداد واحدها و ظرفیت تجهیزات بستگی دارد؛ اما فضا باید بهاندازهای باشد که دسترسی کامل برای سرویس و تعمیر تجهیزات فراهم شود.
موتورخانه پشتبام بهتر است یا زیرزمین؟
هر دو گزینه قابل اجراست. پشتبام صدا و لرزش کمتری به واحدها منتقل میکند، اما زیرزمین دسترسی سادهتری برای سرویس دارد. انتخاب نهایی به شرایط معماری ساختمان بستگی دارد.
