در بسیاری از پروژههای صنعتی و تأسیساتی، انتخاب نوع مناسب شیر نقش مستقیمی در عملکرد، ایمنی و طول عمر سیستم دارد. یکی از گزینههای پرکاربرد در این حوزه، شیرآلات چدنی هستند که به دلیل استحکام مناسب، قیمت مقرون به صرفه و کاربرد گسترده در شبکههای آب و فاضلاب مورد توجه قرار گرفتهاند. اما واقعاً شیرآلات چدنی چیست و چه ویژگیهایی باعث شده در مقایسه با سایر انواع شیرآلات همچنان جایگاه خود را حفظ کنند؟ در ادامه این مقاله از سیوان لند، به صورت دقیق و کاربردی به بررسی انواع، مشخصات فنی، کاربردها و نکات مهم در انتخاب این نوع شیرآلات میپردازیم.
شیرآلات چدنی چیست و چه کاربردی دارد؟
وقتی در مورد این صحبت میکنیم که شیرآلات چدنی چیست، در واقع منظور دستهای از تجهیزات کنترلی در سیستمهای لولهکشی است که بدنه اصلی آنها از چدن ساخته شده و وظیفه اصلیشان قطع، وصل یا تنظیم جریان سیال است. این سیال میتواند آب، فاضلاب، بخار یا حتی برخی سیالات صنعتی باشد. چدن به دلیل ساختار متراکم و مقاومت مناسب در برابر فشارهای کاری متوسط، گزینهای رایج برای تولید این نوع شیرآلات محسوب میشود.
از نظر کاربرد، شیرآلات چدنی بیشتر در شبکههای انتقال آب شهری، سیستمهای آبرسانی، تأسیسات موتورخانه، خطوط فاضلاب و برخی کاربردهای صنعتی استفاده میشوند. در این فضاها، علاوه بر کنترل جریان، بحث دوام، هزینه نگهداری و سازگاری با شرایط محیطی هم اهمیت دارد. به همین دلیل، در پروژههایی که فشار کاری در محدوده استاندارد قرار دارد و سیال خاصیت خورندگی شدید ندارد، استفاده از این نوع شیر میتواند انتخابی منطقی و اقتصادی باشد.
نکته مهم در بررسی اینکه شیرآلات چدنی چیست، اینجاست که انتخاب شیر چدنی صرفاً به جنس بدنه محدود نمیشود. نوع طراحی، مکانیزم عملکرد و شرایط بهرهبرداری هم در تعیین کارایی آن نقش دارند. به همین دلیل در ادامه، انواع مختلف این شیرآلات و ویژگیهای هرکدام را دقیقتر بررسی میکنیم.
مزایا و معایب شیرآلات چدنی چیست؟
شناخت مزایا و محدودیتها کمک میکند بهتر تصمیم بگیریم که آیا این نوع شیر برای یک پروژه خاص مناسب است یا نه. شیرآلات چدنی در بسیاری از پروژهها انتخاب اول هستند، اما در برخی شرایط هم ممکن است گزینههای بهتری وجود داشته باشد. در کنار شیرآلات سنتی چدنی، برخی پروژهها به سمت طراحیهای جدیدتر رفتهاند و استفاده از سیستمهای مدرن مانند شیرآلات توکار افزایش یافته که شناخت دقیق مزایا و معایب شیرآلات توکار در انتخاب درست بسیار مهم است.
مزایا
- قیمت مناسبتر نسبت به فولاد و آلیاژهای خاص
- یکی از مهمترین دلایل استفاده گسترده از شیرآلات چدنی، هزینه اولیه پایینتر آنهاست که در پروژههای بزرگ تأثیر قابل توجهی در کاهش هزینهها دارد.
- مقاومت خوب در برابر فشارهای کاری متوسط
- این شیرها برای بسیاری از کاربردهای رایج مانند شبکههای آبرسانی کاملاً قابل اعتماد هستند.
- دوام قابل قبول در شرایط معمول بهرهبرداری
- در صورتی که سیال خورندگی بالایی نداشته باشد، طول عمر این شیرها مناسب است.
- تنوع در طراحی و کاربرد
- از شیر کشویی گرفته تا پروانهای و یکطرفه، اغلب مدلها در نوع چدنی تولید میشوند.
معایب
- شکنندگی نسبت به ضربه و تنشهای ناگهانی
- چدن در برابر ضربه یا تنشهای شدید رفتاری ترد دارد و ممکن است دچار ترک یا شکست شود.
- محدودیت در فشار و دمای بالا
- برای سیستمهایی با فشار یا دمای بالا، معمولاً شیرآلات فولادی گزینه بهتری هستند.
- حساسیت به خوردگی در برخی شرایط
- اگر پوشش مناسب یا آببندی استاندارد نداشته باشد، در محیطهای خورنده دچار آسیب میشود.
- وزن نسبتاً بالا
- حمل و نصب این شیرها در سایزهای بزرگ میتواند چالشبرانگیز باشد.

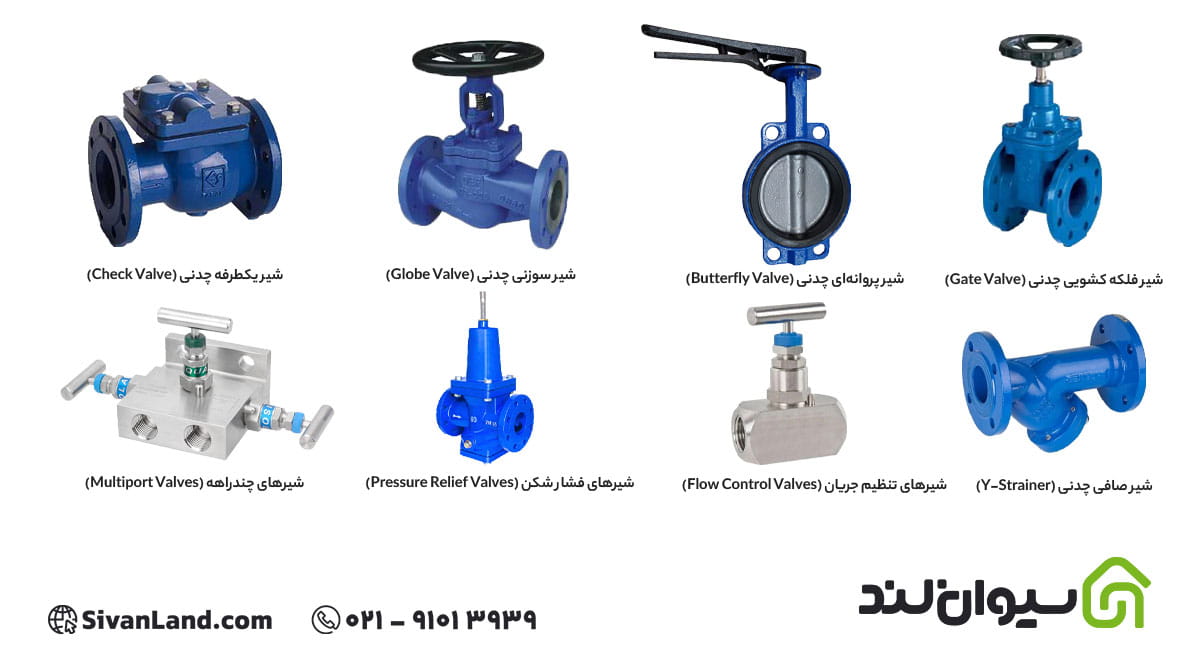

معرفی و بررسی کامل انواع شیرآلات چدنی
برای درک بهتر اینکه در عمل شیرآلات چدنی چیست و چگونه در سیستمهای مختلف استفاده میشود، باید با انواع آن آشنا شویم. هر نوع شیر، بر اساس طراحی داخلی و مکانیزم عملکرد، وظیفه مشخصی در کنترل جریان دارد. انتخاب درست بین این مدلها تأثیر مستقیمی بر کارایی، افت فشار و حتی عمر کل سیستم خواهد داشت. در ادامه، مهمترین انواع شیرآلات چدنی را به صورت کاربردی بررسی میکنیم.
شیر فلکه کشویی چدنی (Gate Valve)
این نوع شیر بیشتر برای قطع و وصل کامل جریان استفاده میشود و در حالت نیمهباز عملکرد مناسبی ندارد. مکانیزم آن به صورت بالا و پایین رفتن یک صفحه (گیت) است که مسیر جریان را باز یا بسته میکند. در شبکههای آبرسانی و خطوط انتقال که نیاز به افت فشار کم وجود دارد، این مدل یکی از انتخابهای رایج است. چون در حالت باز، تقریباً مانعی در مسیر جریان ایجاد نمیکند.
شیر پروانهای چدنی (Butterfly Valve)
شیر پروانهای با یک دیسک چرخان کار میکند که در مرکز جریان قرار دارد. این طراحی باعث میشود هم برای قطع و وصل و هم برای تنظیم نسبی جریان قابل استفاده باشد. مزیت اصلی آن ابعاد جمعوجور، وزن کمتر نسبت به سایزهای مشابه و سرعت عملکرد بالاست. به همین دلیل در خطوط با قطر بالا و فضاهای محدود کاربرد زیادی دارد.
شیر سوزنی چدنی (Globe Valve)
این نوع شیر برای تنظیم دقیق جریان طراحی شده است. مسیر عبور سیال در آن پیچیدهتر از شیر کشویی است و همین موضوع باعث ایجاد افت فشار بیشتر میشود، اما در عوض کنترل بسیار بهتری روی دبی فراهم میکند. در سیستمهایی که نیاز به تنظیم تدریجی جریان وجود دارد، این مدل گزینه مناسبی است.
شیر یکطرفه چدنی (Check Valve)
وظیفه این شیر جلوگیری از برگشت جریان است. یعنی فقط اجازه عبور سیال در یک جهت را میدهد و در صورت تغییر جهت جریان، بهصورت خودکار بسته میشود. در پمپها، خطوط انتقال آب و سیستمهای فاضلاب، استفاده از این نوع شیر برای جلوگیری از آسیب به تجهیزات ضروری است.
شیر صافی چدنی (Y-Strainer)
این تجهیز در واقع نقش محافظتی دارد و برای جلوگیری از ورود ذرات معلق به سیستم استفاده میشود. داخل آن یک توری قرار دارد که ناخالصیها را میگیرد. استفاده از صافی قبل از شیرآلات حساس یا تجهیزات مهم، میتواند از خرابیهای پرهزینه جلوگیری کند.
شیرهای تنظیم جریان (Flow Control Valves)
این دسته شامل شیرهایی است که به طور تخصصی برای کنترل دبی طراحی شدهاند. بسته به نوع طراحی، میتوانند دستی یا اتوماتیک باشند. در سیستمهای صنعتی و تأسیسات پیشرفته که کنترل دقیق جریان اهمیت دارد، این شیرها کاربرد زیادی دارند.
شیرهای فشار شکن (Pressure Relief Valves)
این نوع شیر برای محافظت از سیستم در برابر افزایش بیش از حد فشار استفاده میشود. وقتی فشار از حد مشخصی بالاتر برود، شیر بهصورت خودکار باز شده و فشار را تخلیه میکند. در سیستمهای تحت فشار، وجود این شیر یک الزام ایمنی محسوب میشود.
شیرهای چندراهه (Multiport Valves)
این شیرها امکان هدایت جریان به چند مسیر مختلف را فراهم میکنند. معمولاً در سیستمهایی که نیاز به تغییر مسیر جریان وجود دارد، استفاده میشوند. کاربرد آنها بیشتر در سیستمهای تصفیه، استخرها و برخی فرآیندهای صنعتی است.
بعد از اینکه مشخص شد شیرآلات چدنی چیست، حالا بهتر است با انواع مختلف آن و تفاوت عملکردشان آشنا شویم.
مقایسه انواع شیرآلات چدنی
بعد از اینکه با انواع مختلف آشنا شدیم، قدم بعدی این است که بتوانیم آنها را کنار هم قرار دهیم و تفاوتها را به صورت کاربردی ببینیم. اینجا دقیقاً جایی است که کاربر متوجه میشود فقط دانستن اینکه شیرآلات چدنی چیست کافی نیست، بلکه باید بداند هر نوع در چه شرایطی انتخاب بهتری است. در جدول زیر، مهمترین ویژگیهای هر نوع شیر چدنی را به صورت خلاصه آوردهایم:
| نوع شیر | کاربرد اصلی | قابلیت تنظیم جریان | افت فشار | مزیت اصلی | محدودیت |
| کشویی (Gate) | قطع و وصل کامل جریان | ندارد | بسیار کم | عبور کامل جریان بدون مانع | مناسب نبودن برای تنظیم جریان |
| پروانهای (Butterfly) | قطع و وصل + تنظیم نسبی | متوسط | کم | سبک، کمجا، مناسب سایزهای بزرگ | دقت تنظیم پایینتر نسبت به سوزنی |
| سوزنی (Globe) | تنظیم دقیق جریان | بالا | زیاد | کنترل دقیق دبی | افت فشار بالا |
| یکطرفه (Check) | جلوگیری از برگشت جریان | ندارد | کم | عملکرد خودکار | عدم امکان کنترل دستی |
| صافی (Y-Strainer) | حذف ذرات معلق | ندارد | متوسط | محافظت از تجهیزات | نیاز به تمیزکاری دورهای |
| فشار شکن (Relief) | کنترل فشار اضافی | خودکار | متغیر | افزایش ایمنی سیستم | وابسته به تنظیم دقیق |
| چندراهه (Multiport) | تغییر مسیر جریان | محدود | متغیر | انعطاف در مسیردهی | کاربرد محدودتر |
تفاوت شیرآلات چدنی با فولادی و برنجی
تا اینجا دیدیم که شیرآلات چدنی چیست و در چه شرایطی استفاده میشود، اما یک سوال مهم در ذهن بسیاری از کاربران شکل میگیرد: این نوع شیرها در مقایسه با مدلهای فولادی یا برنجی چه تفاوتی دارند و کدام گزینه انتخاب بهتری است؟ واقعیت این است که انتخاب بین این متریالها کاملاً به شرایط کاری، نوع سیال، فشار و حتی بودجه پروژه بستگی دارد. هرکدام مزایا و محدودیتهای خاص خودشان را دارند و نمیتوان یک گزینه را برای همه شرایط بهترین دانست.
برای درک بهتر، این تفاوتها را در یک نگاه مقایسه میکنیم:
| ویژگی | شیرآلات چدنی | شیرآلات فولادی | شیرآلات برنجی |
| مقاومت در برابر فشار | متوسط | بسیار بالا | متوسط |
| مقاومت در برابر دما | محدود | بالا | متوسط |
| مقاومت در برابر خوردگی | متوسط (وابسته به پوشش) | خوب | بسیار خوب |
| وزن | بالا | بالا | سبکتر |
| قیمت | اقتصادی | گرانتر | نسبتاً گران |
| کاربرد رایج | آب و فاضلاب، تأسیسات | نفت، گاز، بخار | مصارف خانگی و سبک |
بررسی کاربردی تفاوتها
در سیستمهای ساختمانی، تفاوت زیادی بین شیرهای صنعتی و خانگی وجود دارد؛ به عنوان مثال وقتی بررسی میکنیم شیر شاوری چیست، متوجه میشویم هدف آن بیشتر افزایش انعطاف در استفاده روزمره است تا تحمل فشارهای سنگین.اگر بخواهیم از نگاه اجرایی تصمیم بگیریم، تفاوتها اینطور معنا پیدا میکنند:
- شیرآلات چدنی زمانی انتخاب میشوند که فشار کاری در محدوده معمول باشد و هزینه پروژه اهمیت داشته باشد. به همین دلیل در شبکههای آبرسانی و فاضلاب بسیار رایج هستند.
- شیرآلات فولادی برای شرایط سختتر طراحی شدهاند. در خطوطی که فشار و دما بالا است یا سیال شرایط خاصی دارد، فولاد عملکرد مطمئنتری ارائه میدهد.
- شیرآلات برنجی بیشتر در سیستمهای کوچکتر، تأسیسات ساختمانی و کاربردهای خانگی استفاده میشوند. مقاومت خوب در برابر خوردگی و وزن کمتر از مزیتهای آنهاست.
کدام انتخاب بهتر است؟
پاسخ این سوال به یک عامل بستگی ندارد، بلکه ترکیبی از شرایط پروژه تعیین کننده است. اما به صورت خلاصه:
- اگر پروژه عمرانی با مقیاس بزرگ و فشار معمول دارید → چدنی انتخاب منطقی است
- اگر با فشار بالا یا دمای زیاد سروکار دارید → فولادی گزینه مطمئنتری است
- اگر در مقیاس کوچک و محیطهای سبک کار میکنید → برنجی مناسبتر است
کاربرد شیرآلات چدنی در صنایع مختلف
اگر بخواهیم از حالت تئوری فاصله بگیریم و دقیقتر ببینیم که شیرآلات چدنی چیست و چرا هنوز در بسیاری از پروژهها استفاده میشود، باید به کاربردهای واقعی آن در صنایع مختلف نگاه کنیم. انتخاب این نوع شیر معمولاً به دلیل تعادل بین هزینه، دوام و عملکرد انجام میشود، به خصوص در شرایطی که فشار و دما در محدوده استاندارد قرار دارد. در ادامه، مهمترین حوزههای استفاده از شیرآلات چدنی را بررسی میکنیم:
شبکههای آب و فاضلاب
بیشترین مصرف شیرآلات چدنی در این بخش است. در خطوط انتقال آب شهری، ایستگاههای پمپاژ و سیستمهای فاضلاب، این شیرها برای قطع و وصل جریان، جلوگیری از برگشت و کنترل مسیر سیال استفاده میشوند. دلیل این انتخاب مشخص است: مقاومت مناسب در برابر رطوبت، قیمت اقتصادی و در دسترس بودن در سایزهای بزرگ.
تأسیسات ساختمانی و موتورخانهها
در سیستمهای گرمایشی و سرمایشی ساختمانها، به ویژه در موتورخانهها، شیرآلات چدنی نقش مهمی در کنترل جریان آب گرم و سرد دارند. در این فضاها معمولاً فشار در حد متوسط است و شرایط برای استفاده از چدن کاملاً مناسب است. مدلهایی مثل شیر کشویی و پروانهای در این بخش بسیار رایج هستند.
صنایع کشاورزی و آبیاری
در سیستمهای آبیاری تحت فشار یا انتقال آب در مزارع، استفاده از شیرهای چدنی به دلیل هزینه مناسب و دوام قابل قبول بسیار رایج است. در این کاربردها، معمولاً دقت خیلی بالا در کنترل جریان نیاز نیست و همین موضوع باعث میشود گزینهای اقتصادی و کاربردی باشند.
صنایع سبک و نیمهصنعتی
در برخی فرآیندهای صنعتی که سیال خورندگی شدید ندارد و فشار در محدوده کنترل شده است، از شیرآلات چدنی استفاده میشود. این کاربردها بیشتر شامل خطوط انتقال آب صنعتی یا سیالات غیرخورنده هستند.
ایستگاههای پمپاژ
در این ایستگاهها، ترکیبی از شیرهای یکطرفه، کشویی و پروانهای استفاده میشود تا جریان به درستی کنترل شود و از برگشت سیال به پمپ جلوگیری شود. در چنین شرایطی، عملکرد قابل اعتماد و هزینه نگهداری پایین اهمیت زیادی دارد.
یک نکته مهم در انتخاب کاربرد
هرچند کاربردهای زیادی برای این تجهیزات وجود دارد، اما نباید فراموش کرد که شیرآلات چدنی برای همه شرایط مناسب نیستند. در محیطهایی با فشار بسیار بالا، دمای زیاد یا سیالات خورنده، معمولاً گزینههای دیگری مثل فولاد یا آلیاژهای خاص انتخاب میشوند.

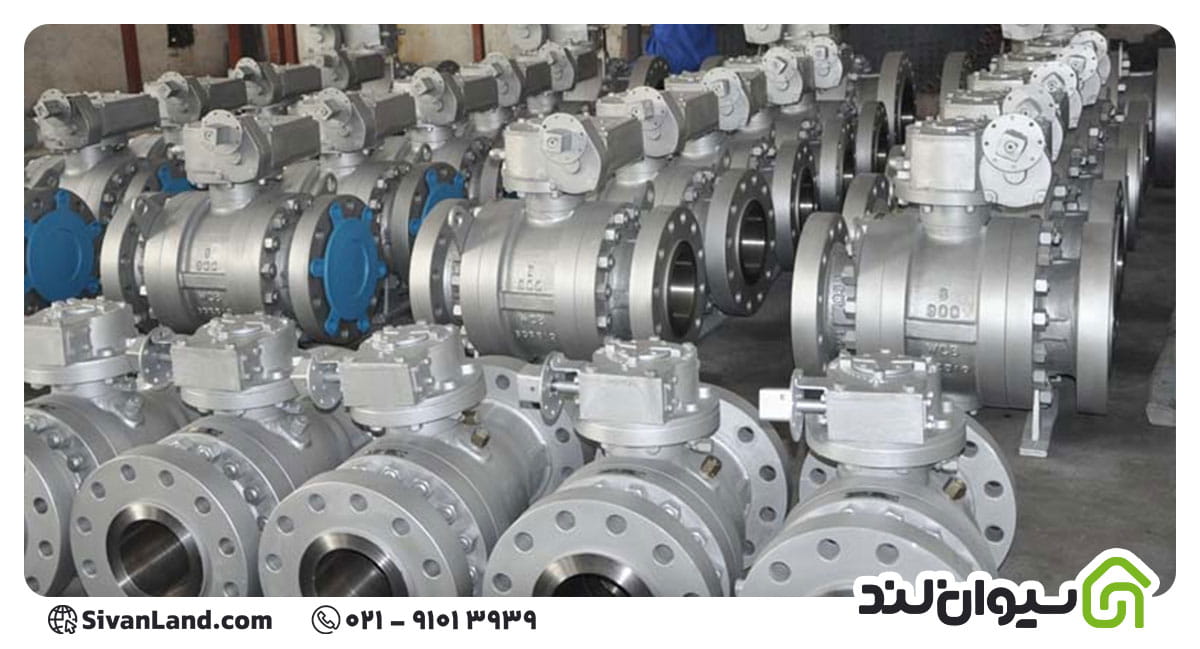

راهنمای خرید شیر چدنی
تا اینجا بررسی کردیم که شیرآلات چدنی چیست، چه انواعی دارد و در چه کاربردهایی استفاده میشود. اما در عمل، مهمترین سوال این است که هنگام خرید، دقیقاً باید به چه نکاتی توجه کنیم تا انتخاب درستی داشته باشیم. انتخاب اشتباه در این بخش میتواند باعث افت عملکرد سیستم، افزایش هزینههای نگهداری و حتی خرابی تجهیزات شود. زمانی میتوان انتخاب درستی داشت که بدانیم دقیقاً شیرآلات چدنی چیست و هر ویژگی فنی چه تأثیری در عملکرد آن دارد.
1. نوع کاربرد و عملکرد مورد انتظار
اولین قدم این است که مشخص کنی شیر قرار است چه کاری انجام دهد:
- فقط قطع و وصل جریان → شیر کشویی
- تنظیم جریان → شیر سوزنی یا کنترل جریان
- جلوگیری از برگشت → شیر یکطرفه
بسیاری از اشتباهات دقیقاً از همینجا شروع میشود، یعنی انتخاب شیر اشتباه برای کاربرد اشتباه.
2. فشار و دمای کاری سیستم
هر شیر برای محدوده مشخصی از فشار و دما طراحی شده است. اگر این محدوده رعایت نشود، عملکرد شیر به مرور دچار مشکل میشود. به همین دلیل باید به موارد زیر توجه کنید:
- کلاس فشاری (PN یا ANSI)
- حداکثر دمای قابل تحمل
این اطلاعات معمولاً روی بدنه شیر یا کاتالوگ آن درج شده است.
3. نوع سیال
این عامل خیلی وقتها نادیده گرفته میشود، در حالی که اهمیت بالایی دارد.
- آب معمولی → مشکلی برای چدن ایجاد نمیکند
- سیالات خورنده → نیاز به پوشش یا متریال متفاوت
- فاضلاب → باید به مقاومت در برابر رسوبات توجه شود
اگر سیال خاصیت خورندگی داشته باشد، کیفیت پوشش داخلی شیر اهمیت بیشتری پیدا میکند.
4. کیفیت ساخت و آببندی
دو شیر ظاهراً مشابه ممکن است عملکرد کاملاً متفاوتی داشته باشند. دلیل آن کیفیت ساخت است. به این موارد دقت کن:
- نوع آببندی (EPDM، NBR و …)
- کیفیت ماشینکاری رزوهها و سطوح
- یکنواختی پوشش داخلی و خارجی
کیفیت پایین در این بخش معمولاً خودش را در نشتی یا خرابی زودهنگام نشان میدهد.
5. برند و استاندارد تولید
شیرآلاتی که بر اساس استانداردهای معتبر تولید شدهاند، قابل اطمینانتر هستند. وجود استانداردهایی مثل:
- ISO
- DIN
- ANSI
نشان میدهد محصول تحت کنترل کیفی مشخصی تولید شده است.
6. هزینه واقعی، نه فقط قیمت خرید
یکی از اشتباهات رایج این است که فقط به قیمت اولیه توجه شود. در حالی که باید این موارد را هم در نظر گرفت:
- طول عمر شیر
- هزینه تعمیر و نگهداری
- احتمال خرابی و توقف سیستم
گاهی یک شیر ارزانتر، در بلندمدت هزینه بیشتری ایجاد میکند.
مشخصات فنی شیرآلات چدنی
برای اینکه درک دقیقتری از این داشته باشیم که شیرآلات چدنی چیست و چگونه در یک سیستم عملکرد قابل قبولی ارائه میدهد، باید مشخصات فنی آن را بررسی کنیم. این مشخصات در واقع همان پارامترهایی هستند که تعیین میکنند یک شیر در چه شرایطی قابل استفاده است و تا چه حد میتوان به عملکرد آن اعتماد کرد. برخلاف ظاهر ساده، انتخاب شیر بدون توجه به این ویژگیها میتواند باعث کاهش راندمان یا حتی آسیب به کل سیستم شود.
تعیین فشار کاری: استاندارد PN و ANSI
یکی از مهمترین مشخصات هر شیر، فشار کاری آن است. این پارامتر مشخص میکند شیر تا چه میزان فشار را میتواند تحمل کند بدون اینکه دچار نشتی یا آسیب شود. دو استاندارد رایج در این زمینه وجود دارد:
- PN (Pressure Nominal)
- بیشتر در استانداردهای اروپایی استفاده میشود و به صورت عددی مانند PN10، PN16 یا PN25 بیان میشود. این عدد نشاندهنده حداکثر فشار کاری بر حسب بار است.
- ANSI Class
- در استانداردهای آمریکایی کاربرد دارد و با کلاسهایی مثل Class 150 یا Class 300 مشخص میشود. این کلاسها علاوه بر فشار، به دما هم وابسته هستند.
نکته مهم این است که انتخاب فشار کاری باید با شرایط واقعی سیستم هماهنگ باشد، نه صرفاً نزدیک به آن. همیشه یک حاشیه اطمینان در نظر گرفته میشود.
پوشش و آببندی: عامل تعیین کننده طول عمر
یکی از بخشهایی که تأثیر زیادی در دوام شیرآلات چدنی دارد، نوع پوشش داخلی و سیستم آببندی آن است. چدن به تنهایی در برابر خوردگی کاملاً مقاوم نیست، به همین دلیل از پوششهای محافظ استفاده میشود. رایجترین پوششها عبارتند از:
- اپوکسی (Epoxy Coating) برای جلوگیری از زنگزدگی
- رنگهای صنعتی برای محافظت بیرونی
در بخش آببندی هم معمولاً از متریالهایی مثل:
- EPDM
- NBR
استفاده میشود که هرکدام برای نوع خاصی از سیال مناسب هستند. اگر پوشش و آببندی کیفیت مناسبی نداشته باشد، حتی بهترین طراحی هم در مدت کوتاهی دچار مشکل میشود.
سایز و ابعاد (Diameter & Size)
شیرآلات چدنی در سایزهای مختلفی تولید میشوند، از قطرهای کوچک برای تأسیسات ساختمانی تا قطرهای بزرگ برای خطوط انتقال آب. انتخاب سایز مناسب باید دقیقاً بر اساس قطر لوله و دبی مورد نیاز انجام شود. انتخاب اشتباه در این بخش میتواند باعث افت فشار یا اختلال در جریان شود.
نوع اتصال
نحوه اتصال شیر به خط لوله یکی دیگر از مشخصات مهم است. رایجترین انواع اتصال در شیرآلات چدنی عبارتند از:
- فلنجی (Flanged)
- دندهای (Threaded)
- ویفری (Wafer) در برخی مدلها مثل پروانهای
در پروژههای بزرگ، اتصال فلنجی به دلیل استحکام و آببندی بهتر بیشتر استفاده میشود.
جنس آلیاژ چدن
همه شیرآلات چدنی از یک نوع چدن ساخته نمیشوند. نوع آلیاژ تأثیر مستقیمی بر مقاومت مکانیکی و طول عمر دارد. انواع رایج:
- چدن خاکستری (Gray Cast Iron)
- چدن داکتیل (Ductile Iron) که مقاومت بالاتری دارد
در بسیاری از کاربردهای امروزی، چدن داکتیل به دلیل انعطافپذیری و مقاومت بهتر، ترجیح داده میشود.

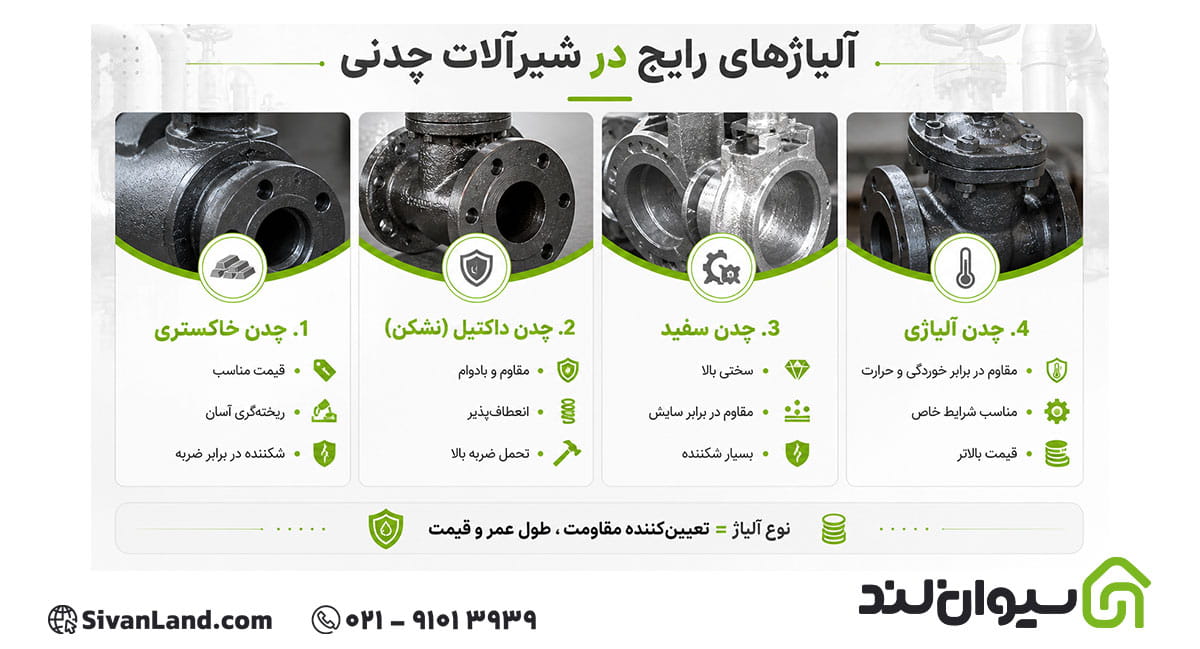

آلیاژهای مورد استفاده در تولید شیرآلات چدنی
برای اینکه بهتر درک کنیم شیرآلات چدنی چیست و چرا عملکرد آن در پروژههای مختلف متفاوت است، باید به جنس متریال آن نگاه دقیقتری داشته باشیم. همه شیرآلات چدنی از یک نوع چدن ساخته نمیشوند و همین تفاوت در آلیاژ، مستقیماً روی مقاومت، طول عمر و کاربرد آنها تأثیر میگذارد. چدن در واقع آلیاژی از آهن، کربن و عناصر دیگر است که بسته به ترکیب و فرآیند تولید، خواص متفاوتی پیدا میکند. در صنعت شیرآلات، چند نوع چدن بیشتر از بقیه مورد استفاده قرار میگیرد.
چدن خاکستری (Gray Cast Iron)
این نوع چدن یکی از رایجترین متریالها در تولید شیرآلات چدنی است. ساختار آن به گونهای است که کربن بهصورت گرافیت ورقهای در آن توزیع شده است. ویژگیها:
- قابلیت ریختهگری بالا
- قیمت مناسب
- مقاومت خوب در برابر فشارهای معمول
محدودیت اصلی این نوع چدن، ترد بودن آن است. به همین دلیل در برابر ضربه یا تنشهای ناگهانی مقاومت بالایی ندارد.
چدن داکتیل یا نشکن (Ductile Iron)
چدن داکتیل نسخه بهبود یافته چدن خاکستری است که با افزودن عناصر آلیاژی مانند منیزیم، ساختار گرافیت آن به شکل کروی تغییر میکند. ویژگیها:
- مقاومت مکانیکی بالاتر
- انعطافپذیری بیشتر
- تحمل بهتر در برابر ضربه و فشار
به همین دلیل، در بسیاری از پروژههای مدرن، استفاده از چدن داکتیل نسبت به چدن معمولی ترجیح داده میشود، به ویژه در سایزهای بزرگ یا شرایط کاری حساستر.
چدن سفید (White Cast Iron)
در این نوع چدن، کربن به صورت کاربید آهن وجود دارد و همین موضوع باعث سختی بسیار بالا میشود. ویژگیها:
- مقاومت سایشی بسیار زیاد
- سختی بالا
اما به دلیل شکنندگی زیاد، کاربرد آن در شیرآلات محدود است و بیشتر در قطعاتی استفاده میشود که در معرض سایش شدید قرار دارند.
چدن آلیاژی
در برخی کاربردهای خاص، برای افزایش مقاومت در برابر خوردگی، حرارت یا سایش، عناصر آلیاژی مانند کروم، نیکل یا مولیبدن به چدن اضافه میشود. این نوع چدنها معمولاً در شرایط خاص صنعتی استفاده میشوند و قیمت بالاتری دارند، اما عملکرد بهتری در محیطهای سخت ارائه میدهند.
چرا نوع آلیاژ اهمیت دارد؟
در نگاه اول ممکن است تصور شود که همه شیرآلات چدنی عملکرد مشابهی دارند، اما در واقع نوع چدن تعیین میکند:
- شیر تا چه میزان فشار را تحمل میکند
- در برابر ضربه چه رفتاری دارد
- چقدر در برابر خوردگی مقاوم است
- طول عمر واقعی آن چقدر خواهد بود
استانداردها و مقررات شیرآلات چدنی
برای اینکه دقیقتر بفهمیم شیرآلات چدنی چیست و تا چه حد میتوان به عملکرد آن اعتماد کرد، باید به استانداردهایی که بر طراحی، تولید و تست این تجهیزات حاکم هستند توجه کنیم. استانداردها در واقع تضمین میکنند که یک شیر، تحت شرایط مشخص، عملکرد ایمن و قابل پیشبینی داشته باشد. در پروژههای حرفهای، انتخاب شیر بدون در نظر گرفتن استانداردها یک ریسک جدی محسوب میشود، چون ظاهر محصول به تنهایی نشاندهنده کیفیت واقعی آن نیست.
مهمترین استانداردهای بینالمللی
در صنعت شیرآلات، چند مرجع اصلی وجود دارد که تولیدکنندگان معتبر بر اساس آنها محصول خود را طراحی و تولید میکنند:
- استانداردهای DIN (آلمان)
- استاندارد DIN یکی از رایجترین مراجع در اروپا و بسیاری از پروژههای بینالمللی است. این استانداردها مشخصات ابعادی، فشار کاری، نوع اتصال و الزامات طراحی را تعیین میکنند. در بسیاری از شیرآلات چدنی مورد استفاده در شبکههای آب، این استاندارد بهعنوان مرجع اصلی شناخته میشود.
- استانداردهای ANSI و ASME (آمریکا)
- این استانداردها بیشتر در پروژههایی با رویکرد آمریکایی استفاده میشوند و شامل مواردی مثل کلاس فشاری، طراحی بدنه و تستهای عملکردی هستند. کلاسهایی مانند Class 150 یا Class 300 که قبلاً اشاره شد، بر اساس همین استانداردها تعریف میشوند.
- استاندارد ISO (بینالمللی)
- ISO چارچوبی کلی برای مدیریت کیفیت، تولید و کنترل محصول ارائه میدهد. اگرچه بهطور مستقیم فقط روی شیرآلات تمرکز ندارد، اما رعایت آن نشاندهنده یک سیستم تولید قابل اعتماد است.
- استاندارد BS (بریتانیا)
- این استانداردها در برخی پروژهها، به ویژه در کشورهای تحت تأثیر سیستم بریتانیایی، مورد استفاده قرار میگیرند و شباهتهایی با DIN دارند.
استانداردهای تخصصی مرتبط با شیرآلات چدنی
علاوه بر استانداردهای عمومی، برخی استانداردها به طور خاص برای شیرآلات یا حتی انواع خاصی از آنها تدوین شدهاند، مانند:
- استاندارد طراحی و ابعاد شیرهای کشویی
- استاندارد تست فشار (Hydrostatic Test)
- استاندارد نشتی و آببندی
این استانداردها مشخص میکنند که یک شیر قبل از عرضه به بازار باید چه آزمونهایی را پشت سر بگذارد.
چرا رعایت استاندارد اهمیت دارد؟
رعایت استاندارد فقط یک موضوع تئوریک نیست، بلکه مستقیماً روی عملکرد و ایمنی تأثیر میگذارد:
- جلوگیری از نشتی در فشارهای بالا
- اطمینان از عملکرد صحیح در طول زمان
- سازگاری با سایر تجهیزات در سیستم
- کاهش ریسک خرابی و هزینههای تعمیر
اشتباهات رایج در انتخاب و استفاده از شیرآلات چدنی
در کنار اینکه بدانیم شیرآلات چدنی چیست، شناخت خطاهای رایج کمک میکند از هزینههای اضافی و خرابیهای زودهنگام جلوگیری کنیم. در برخی سیستمها، به خصوص زمانی که نصب اصولی انجام نشده باشد، علت صدای شیر آب میتواند به فشار نامناسب یا وجود هوا در لولهها برگردد. در جدول زیر، مهمترین اشتباهات به همراه پیامد آنها آورده شده است:
| اشتباه رایج | توضیح | پیامد |
| انتخاب نوع شیر نامناسب | استفاده از شیر کشویی برای تنظیم جریان یا انتخاب اشتباه نوع شیر | کاهش کارایی، استهلاک سریع |
| نادیده گرفتن فشار و دما | عدم توجه به PN یا کلاس فشاری | نشتی، ترک خوردگی یا خرابی زودهنگام |
| بیتوجهی به نوع سیال | استفاده در سیالات خورنده بدون پوشش مناسب | خوردگی داخلی و کاهش عمر |
| نصب غیر اصولی | همراستا نبودن لولهها یا اعمال تنش به شیر | نشتی، شکست بدنه |
| عدم استفاده از صافی | ورود ذرات معلق به داخل شیر | آسیب به قطعات داخلی |
| نبود نگهداری دورهای | عدم بررسی آببندی و رسوبات | افت عملکرد و خرابی تدریجی |
| تمرکز فقط بر قیمت | انتخاب محصول ارزان بدون توجه به کیفیت | افزایش هزینه در بلندمدت |

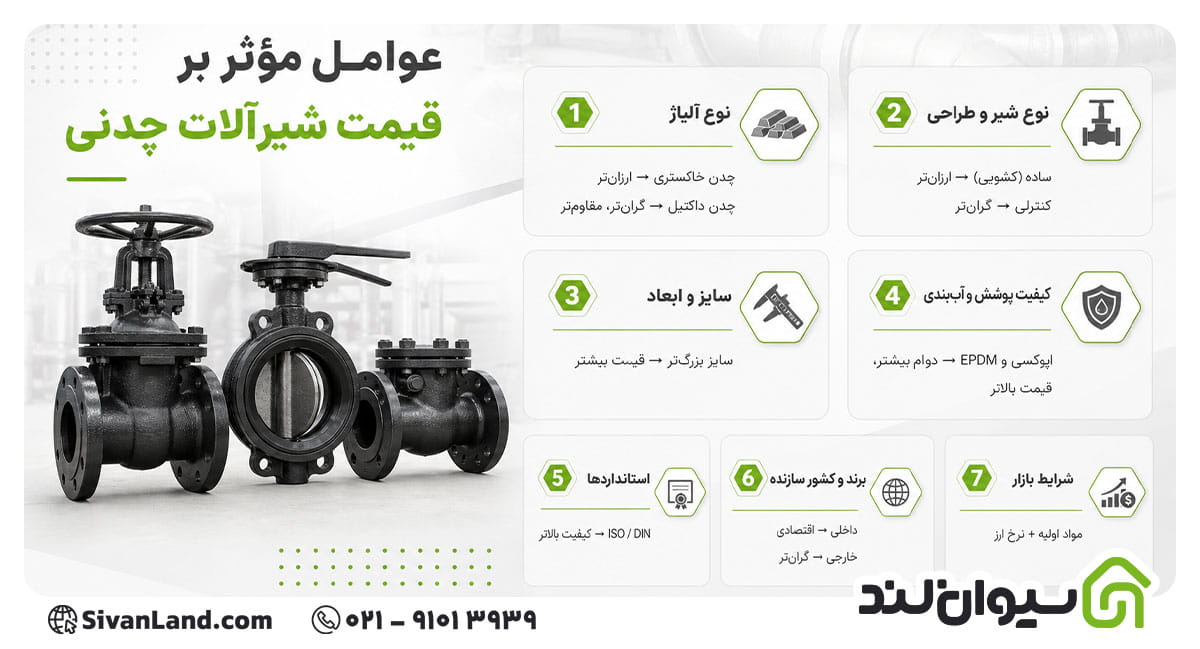

عوامل مؤثر در قیمت شیرآلات چدنی
وقتی بدانیم دقیقاً شیرآلات چدنی چیست، بهتر میتوانیم بفهمیم چرا قیمت این محصولات در بازار تا این حد متغیر است. برخلاف تصور رایج، قیمت فقط به سایز یا نوع شیر محدود نمیشود، بلکه مجموعهای از عوامل فنی و کیفی روی آن تأثیر دارند. در ادامه، مهمترین این عوامل را بررسی میکنیم.
نوع آلیاژ چدن
جنس بدنه یکی از اصلیترین عوامل تعیین کننده قیمت است.
- چدن خاکستری → ارزانتر
- چدن داکتیل → گرانتر اما مقاومتر
هرچه کیفیت آلیاژ بالاتر باشد، قیمت هم افزایش پیدا میکند، اما در مقابل طول عمر و ایمنی هم بیشتر میشود.
نوع شیر و طراحی آن
ساختار داخلی و پیچیدگی طراحی تأثیر مستقیم روی قیمت دارد.
- شیرهای ساده مثل کشویی → قیمت پایینتر
- شیرهای کنترلی یا فشار شکن → قیمت بالاتر
دلیل این تفاوت، تعداد قطعات، دقت ساخت و تکنولوژی به کار رفته است.
سایز و ابعاد
هرچه قطر شیر بزرگتر باشد:
- متریال بیشتری مصرف میشود
- فرآیند تولید پیچیدهتر میشود
در نتیجه قیمت افزایش پیدا میکند. این عامل در پروژههای بزرگ تأثیر قابل توجهی دارد.
کیفیت پوشش و آببندی
پوشش داخلی و نوع آببندی نقش مهمی در دوام شیر دارند.
- پوشش اپوکسی باکیفیت → قیمت بالاتر
- آببندیهای استاندارد (مثل EPDM) → افزایش هزینه ولی عملکرد بهتر
محصولات ارزانتر معمولاً در این بخش کیفیت پایینتری دارند.
استانداردها و گواهیها
شیرآلاتی که بر اساس استانداردهای معتبر تولید میشوند، معمولاً قیمت بالاتری دارند، چون:
- تستهای بیشتری را پشت سر گذاشتهاند
- کنترل کیفیت دقیقتری دارند
این تفاوت قیمت در واقع هزینه اطمینان بیشتر است.
برند و کشور سازنده
برندهای معتبر به دلیل سابقه، کیفیت ساخت و خدمات پس از فروش، معمولاً قیمت بالاتری دارند. همچنین کشور سازنده هم تأثیرگذار است.
- تولیدات داخلی → اقتصادیتر
- برندهای خارجی → معمولاً گرانتر
شرایط بازار و مواد اولیه
قیمت مواد اولیه مثل آهن و آلیاژها، همچنین شرایط بازار، نرخ ارز و هزینههای حملونقل هم روی قیمت نهایی تأثیر میگذارند. این عامل ممکن است در بازههای زمانی مختلف باعث نوسان قیمت شود.
بررسی کیفیت شیرآلات چدنی
درک اینکه شیرآلات چدنی چیست زمانی به یک انتخاب درست منجر میشود که بتوانی کیفیت واقعی محصول را هم تشخیص بدهی. در بازار، محصولات زیادی با ظاهر مشابه وجود دارند، اما تفاوت اصلی آنها در جزئیاتی است که معمولاً در نگاه اول دیده نمیشود. برای اینکه انتخاب دقیقتری داشته باشی، میتوانی از این چک لیست به عنوان یک راهنمای سریع استفاده کنید:
| مورد بررسی | به چه چیزی دقت کنیم؟ | نشانه کیفیت بالا | نشانه کیفیت پایین |
| بدنه و ریختهگری | سطح بدنه، یکنواختی ساخت | سطح صاف، بدون ترک و حفره | وجود تخلخل، زبری یا ترکهای سطحی |
| نوع چدن | مشخصات فنی یا حک روی بدنه | چدن داکتیل یا استاندارد مشخص | نامشخص بودن جنس آلیاژ |
| پوشش داخلی و خارجی | کیفیت رنگ و پوشش | پوشش یکنواخت، بدون پوسته شدن | رنگ نازک، جداشدگی یا ناپیوستگی |
| آببندی (Sealing) | نوع متریال و کیفیت نصب | استفاده از EPDM یا متریال استاندارد | آببندی ضعیف یا نامشخص |
| عملکرد مکانیکی | باز و بسته شدن شیر | حرکت روان و بدون گیر | سفتی یا لقی غیرعادی |
| اتصالات (فلنج/رزوه) | دقت در ساخت و همراستایی | دقیق، بدون انحراف | ناهماهنگی یا نقص در رزوه |
| استانداردها | حک یا مستندات محصول | داشتن DIN، ANSI یا ISO | عدم وجود استاندارد معتبر |
| برند و سازنده | اعتبار تولیدکننده | برند شناختهشده با سابقه | برند ناشناخته بدون اطلاعات |
نگهداری و افزایش طول عمر شیرآلات چدنی
شناخت اینکه شیرآلات چدنی چیست فقط به انتخاب و خرید محدود نمیشود. بخش مهمتر ماجرا، نحوه نگهداری و استفاده درست از این تجهیزات است. حتی یک شیر باکیفیت هم اگر به درستی نگهداری نشود، خیلی زود دچار افت عملکرد یا خرابی میشود. در مقابل، رعایت چند نکته ساده میتواند عمر مفید شیر را به طور قابل توجهی افزایش دهد و از هزینههای تعمیر و تعویض جلوگیری کند.
بازرسی دورهای و منظم
یکی از مهمترین اقدامات، بررسی دورهای وضعیت شیر است. این کار کمک میکند مشکلات قبل از تبدیل شدن به خرابی جدی شناسایی شوند. در این بازرسیها باید به موارد زیر توجه شود:
- وجود نشتی در محل اتصالات یا آببندی
- وضعیت پوشش بدنه (زنگ زدگی یا آسیبدیدگی)
- عملکرد صحیح باز و بسته شدن
جلوگیری از تجمع رسوبات و ذرات
در بسیاری از سیستمها، به خصوص خطوط آب و فاضلاب، ذرات معلق میتوانند داخل شیر تجمع پیدا کنند و عملکرد آن را مختل کنند. برای جلوگیری از این مشکل:
- استفاده از صافی در ابتدای خط توصیه میشود
- در صورت نیاز، شیر بهصورت دورهای تمیزکاری شود
استفاده در محدوده مجاز کاری
هر شیر برای محدوده مشخصی از فشار و دما طراحی شده است. استفاده خارج از این محدوده باعث کاهش عمر و افزایش احتمال خرابی میشود. این موضوع یکی از مواردی است که معمولاً نادیده گرفته میشود، اما تأثیر زیادی در طول عمر دارد.
جلوگیری از ضربه و تنش مکانیکی
چدن نسبت به ضربه حساس است. بنابراین باید از وارد شدن تنشهای اضافی به شیر جلوگیری شود. برای مثال:
- لولهها باید بهدرستی مهار شوند
- از وارد شدن ضربه هنگام نصب یا تعمیر جلوگیری شود
روانکاری و سرویس قطعات متحرک
در برخی مدلها، قطعات داخلی نیاز به روانکاری دارند تا عملکرد روان و بدون گیر داشته باشند. اگر این موضوع نادیده گرفته شود، به مرور زمان عملکرد شیر سخت و غیرقابل کنترل میشود.
نگهداری مناسب در زمان عدم استفاده
اگر شیر برای مدتی خارج از مدار باشد:
- باید در محیط خشک و دور از رطوبت نگهداری شود
- دهانهها بسته باشند تا آلودگی وارد نشود
سخن پایانی
در این مقاله به صورت کاربردی بررسی کردیم که شیرآلات چدنی چیست و چگونه با شناخت انواع، مشخصات فنی، کاربردها و نکات انتخاب میتوان بهترین استفاده را از آنها داشت. این شیرآلات به دلیل قیمت مناسب و عملکرد قابل قبول در بسیاری از پروژهها گزینهای رایج هستند، اما انتخاب درست آنها کاملاً به شرایط کاری، نوع سیال و کیفیت ساخت بستگی دارد. در نهایت، اگر آگاهانه انتخاب و به درستی نگهداری شوند، میتوانند عملکردی قابل اعتماد و عمر مفیدی داشته باشند. سیوان لند میتواند در این زمینه بهترین مرجع خرید شیرآلات برای شما باشد. چرا که علاوه بر راهنمایی برای خرید، بهترین کیفیت را نیز دریافت خواهید کرد.
آیا شیرآلات چدنی برای فشار بالا مناسب هستند؟
خیر، معمولاً برای فشارهای متوسط طراحی شدهاند و در فشارهای بالا بهتر است از شیرآلات فولادی استفاده شود.
کدام نوع شیر چدنی برای قطع و وصل جریان مناسب است؟
شیر فلکه کشویی چدنی بهترین گزینه برای قطع و وصل کامل جریان است
چگونه کیفیت شیرآلات چدنی را تشخیص دهیم؟
با بررسی جنس بدنه، استانداردها، کیفیت پوشش و عملکرد مکانیکی میتوان کیفیت را ارزیابی کرد.
