نحوه انتخاب سایز شیرآلات بر اساس قطر لوله و فشار سیستم

انتخاب سایز شیرآلات بر اساس قطر لوله یکی از مهم‌ترین تصمیماتی است که پیش از خرید یا نصب هر شیر باید گرفته شود، اما در بسیاری از موارد نادیده گرفته می‌شود. بخش قابل توجهی از مشکلاتی که در سیستم‌های آب‌رسانی ساختمان مشاهده می‌شود، از جمله افت فشار، صدای غیرعادی یا نشتی زودهنگام، ریشه در ناهماهنگی سایز شیر با قطر لوله و فشار کاری سیستم دارد، نه در کیفیت خود محصول. انتخاب صحیح این سایز نیازمند در نظر گرفتن چند پارامتر فنی مانند قطر اسمی لوله، دبی و سرعت جریان آب، افت فشار مجاز و کلاس فشار کاری است. در ادامه این مطلب از سیوان‌لند، هر یک از این مراحل به‌ صورت کاربردی و قابل استفاده برای پروژه‌های ساختمانی بررسی می‌شود.

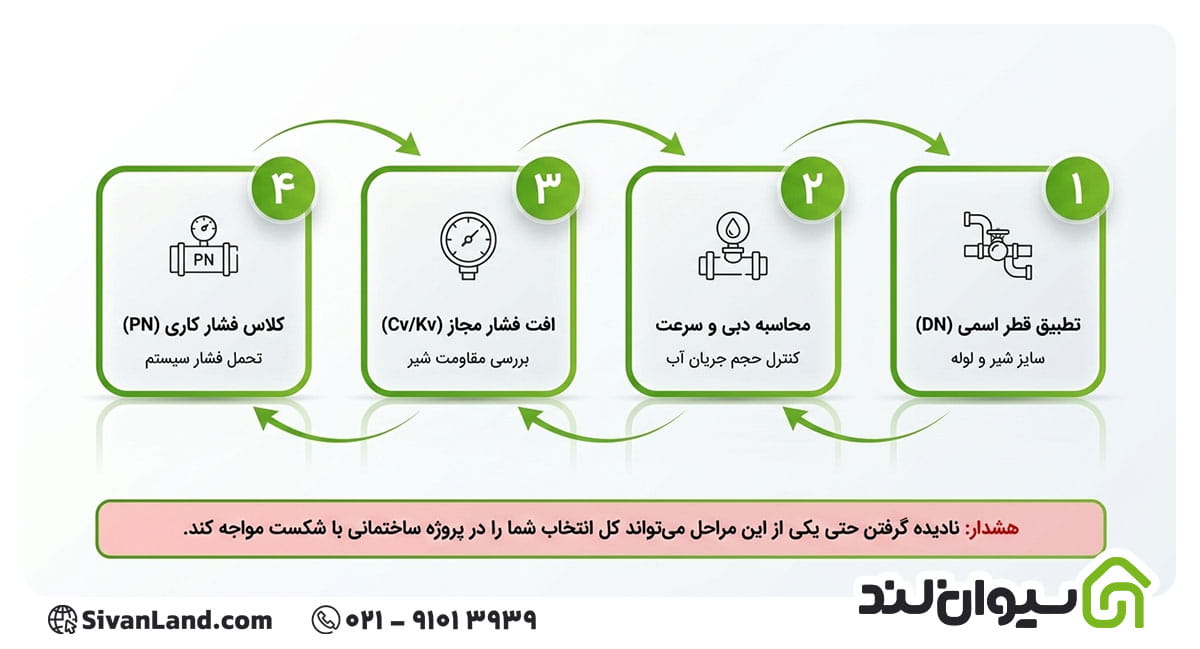

مراحل انتخاب سایز شیرآلات

سایز شیرآلات را نمی‌توان صرفاً بر اساس یک پارامتر واحد تعیین کرد. این فرآیند شامل چهار مرحله متوالی است که هر کدام روی خروجی نهایی تأثیر می‌گذارند و نادیده گرفتن حتی یکی از آن‌ها می‌تواند کل انتخاب را نادرست کند.

تطبیق با قطر لوله (DN)

اولین و اصلی‌ترین معیار در سایز شیرآلات بر اساس قطر لوله، تطابق قطر اسمی شیر با قطر لوله‌ای است که به آن متصل می‌شود. این قطر با نماد DN (مخفف Diameter Nominal) نشان داده می‌شود و در بیشتر موارد، سایز شیر باید دقیقاً با سایز خط لوله اصلی یکسان باشد.

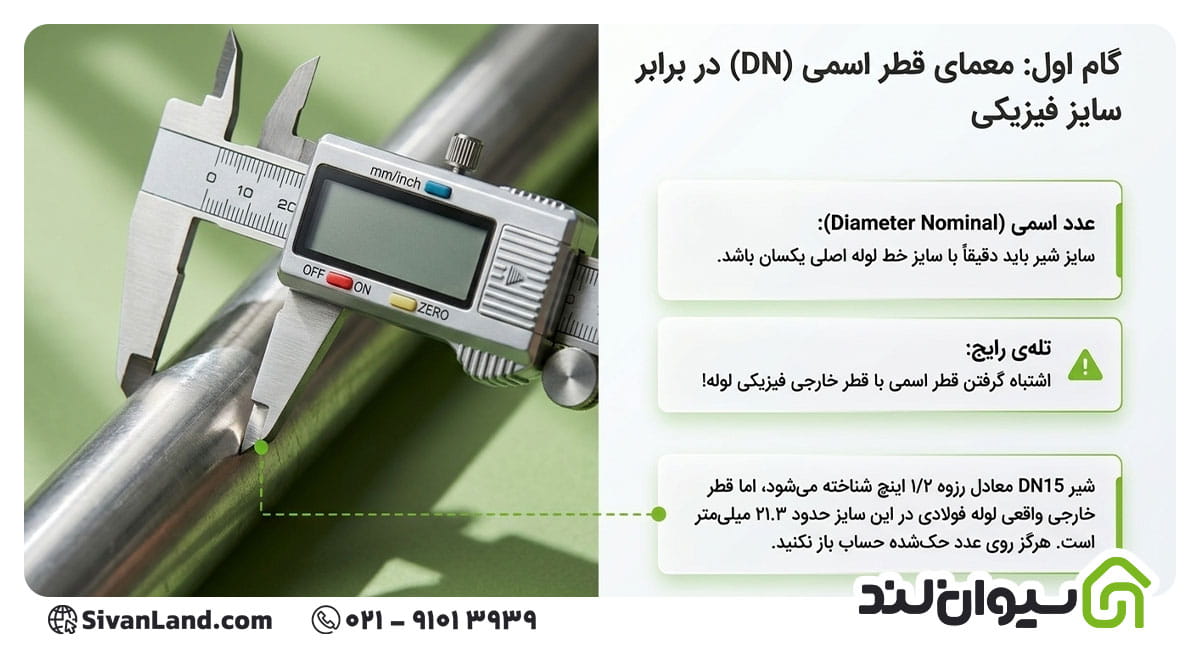

نکته‌ای که معمولاً نادیده گرفته می‌شود این است که DN یک عدد اسمی است، نه قطر فیزیکی دقیق لوله. برای مثال شیر DN15 معادل رزوه ۱/۲ اینچ شناخته می‌شود، اما قطر خارجی واقعی لوله فولادی در این سایز چیزی حدود ۲۱.۳ میلی‌متر است. اشتباه گرفتن این دو عدد با هم یکی از رایج‌ترین دلایل خرید اشتباه شیرآلات است، به‌ خصوص برای کسی که برای اولین بار خودش اقدام به خرید می‌کند.

در موارد خاصی هم سایز شیر می‌تواند از سایز لوله کوچک‌تر یا بزرگ‌تر انتخاب شود؛ مثلاً وقتی محدودیت افت فشار یا نرخ جریان مطرح باشد. این موارد استثنا هستند و نباید به‌ عنوان قاعده کلی در نظر گرفته شوند.

محاسبه دبی و سرعت جریان مجاز

دبی آب، یعنی حجم آبی که در واحد زمان از شیر عبور می‌کند، مستقیماً روی سرعت جریان داخل لوله و شیر اثر می‌گذارد. اگر سرعت از حد مجاز بیشتر شود، مشکلاتی به وجود می‌آید که معمولاً بعد از چند ماه استفاده خودش را نشان می‌دهد:

• تولید صدای آزاردهنده در لوله‌ها هنگام باز یا بسته شدن ناگهانی شیر
• فرسایش زودرس داخل شیر و اتصالات به دلیل اصطکاک بیش از حد
• افزایش احتمال ضربه قوچ (Water Hammer) در سیستم‌های با فشار بالا

محدوده استاندارد و قابل قبول برای سرعت آب در لوله‌های ساختمانی معمولاً بین ۱.۵ تا ۳ متر بر ثانیه در نظر گرفته می‌شود. رعایت این محدوده هنگام انتخاب سایز شیرآلات بر اساس قطر لوله، به‌ ویژه در طبقات پایین ساختمان که فشار ورودی بالاتر است، اهمیت بیشتری پیدا می‌کند.

افت فشار و ضریب جریان (Cv/Kv)

هر شیری که در مسیر لوله قرار می‌گیرد، به‌ طور طبیعی مقداری مقاومت در برابر عبور آب ایجاد می‌کند و همین مقاومت باعث افت فشار می‌شود. میزان این افت فشار با پارامتری به نام ضریب جریان، که معمولاً با Cv یا Kv نمایش داده می‌شود، مشخص می‌شود.

هرچه ضریب جریان یک شیر بالاتر باشد، آب با افت فشار کمتری از آن عبور می‌کند. به همین دلیل در انتخاب سایز شیرآلات، فقط قطر لوله کافی نیست؛ باید شیری انتخاب شود که ضریب جریانش با افت فشار قابل تحمل سیستم هم‌خوانی داشته باشد. این موضوع در سیستم‌هایی که فشار ورودی محدودی دارند، مثل طبقات بالای ساختمان‌های بلند، اهمیت بیشتری پیدا می‌کند.

اگر بعد از انتخاب سایز شیرآلات بر اساس قطر لوله باز هم کاهش فشار محسوسی در محل مصرف احساس شود، معمولاً دلیل آن را باید در جای دیگری از سیستم جست‌وجو کرد، از رسوب گرفتگی داخل شیر تا مشکلات فشار شبکه شهری، که دانستن علت کم شدن فشار آب شیر اهرمی به شما کمک خواهد کرد.

فشار کاری و کلاس فشار (PN)

آخرین و در عین حال یکی از حیاتی‌ترین مراحل، اطمینان از تناسب فشار کاری سیستم با کلاس فشار اسمی شیر است. کلاس فشار با نماد PN نشان داده می‌شود و بیشترین فشاری را که شیر می‌تواند در دمای مشخص به‌ طور ایمن تحمل کند، مشخص می‌کند.

قاعده ساده اینجاست: فشار بیشینه‌ای که سیستم لوله‌کشی ممکن است تجربه کند، همیشه باید کمتر از حد تحمل فشار اسمی شیر باشد. در ساختمان‌های بلندمرتبه که فشار طبقات پایین می‌تواند به‌ طور محسوسی بالاتر از حالت معمول باشد، انتخاب شیری با PN پایین‌تر از نیاز واقعی می‌تواند در بلندمدت باعث نشتی یا آسیب به بدنه شیر شود.

جدول راهنمای سریع سایز شیرآلات بر اساس قطر لوله

برای انتخاب سریع‌تر سایز شیرآلات بر اساس قطر لوله و بدون نیاز به محاسبات پیچیده، جدول زیر رایج‌ترین سایزهای شیرآلات ساختمانی را به همراه معادل اینچی و کاربرد متداول آن‌ها نشان می‌دهد. این جدول بیشتر برای موقعیت‌هایی کاربرد دارد که قطر لوله مشخص است و فقط باید سایز متناظر شیر پیدا شود.

چند نکته درباره استفاده از این جدول اهمیت دارد:

• مقادیر جدول بر اساس استاندارد اسمی هستند، نه قطر فیزیکی دقیق لوله؛ برای پروژه‌های حساس همیشه مشخصات سازنده را هم بررسی کنید.
• در واحدهای مسکونی معمولی، بیشتر شیرآلات مصرفی (روشویی، ظرفشویی، دوش) در سایز DN15 قرار می‌گیرند و نیازی به محاسبه جداگانه ندارند.
• برای لوله‌های بزرگ‌تر از DN50 که معمولاً در موتورخانه یا رایزر اصلی ساختمان‌های بلند دیده می‌شوند، انتخاب سایز باید حتماً با محاسبه دبی و افت فشار همراه باشد، نه فقط تطبیق جدولی.

تفاوت سایزبندی در استانداردهای مختلف

شیرآلات و اتصالات فلزی معمولاً با اینچ یا DN سایزبندی می‌شوند، در حالی که لوله‌ها و اتصالات پلی‌اتیلن بر اساس قطر خارجی واقعی به میلی‌متر مشخص می‌شوند. در بازار ایران سایزهای سنتی دیگری هم رایج است، مانند «لوله نمره ۲»، که معادل دقیق اینچ یا میلی‌متر نیست. جدول زیر این سیستم‌ها را در کنار هم نشان می‌دهد:

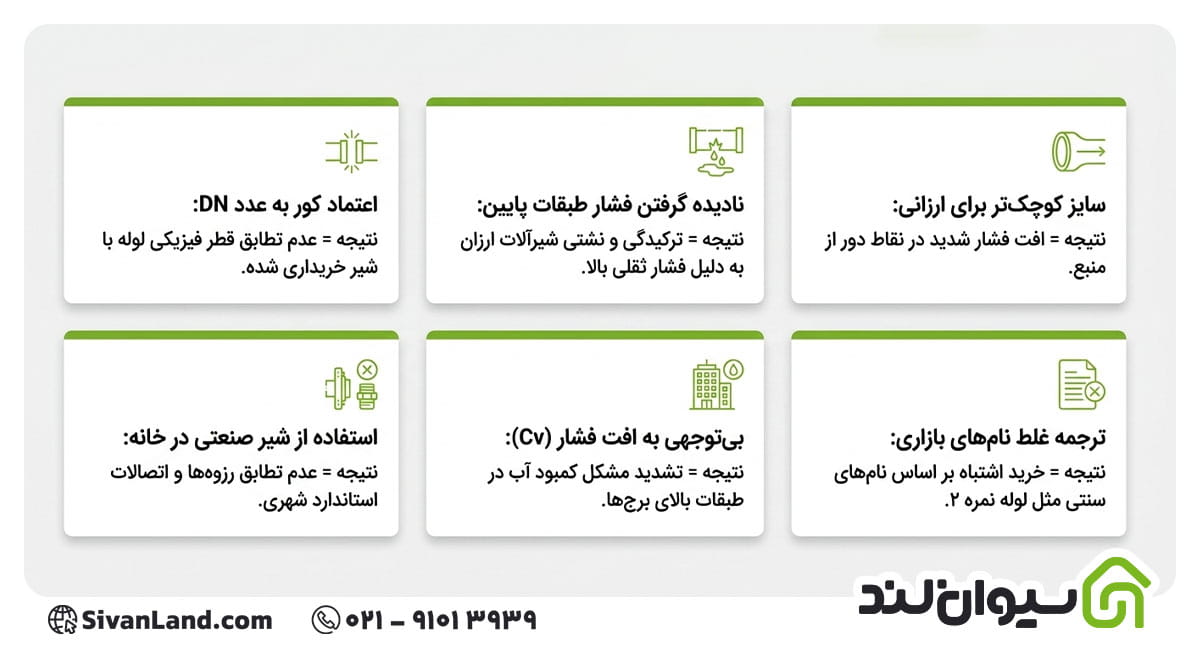

اشتباهات رایج در انتخاب سایز شیرآلات بر اساس قطر لوله

• انتخاب سایز کوچک‌تر برای صرفه‌جویی در هزینه: شیر با سایز پایین‌تر از قطر لوله معمولاً ارزان‌تر است، اما همین انتخاب باعث افت فشار محسوس در نقاط دور از منبع آب می‌شود.
• نادیده گرفتن فشار طبقات پایین ساختمان: در ساختمان‌های بلندمرتبه فشار طبقات پایین به‌ طور طبیعی بالاتر است؛ استفاده از شیری با کلاس فشار نامناسب در این طبقات ریسک نشتی یا آسیب به بدنه شیر را افزایش می‌دهد.
• مطابقت‌ندادن DN با قطر واقعی لوله: چون DN یک عدد اسمی است نه فیزیکی، برخی افراد صرفاً روی عدد حک‌ شده حساب می‌کنند و قطر خارجی واقعی لوله را بررسی نمی‌کنند.
• اشتباه گرفتن سایز بازاری با اینچ یا میلی‌متر: اعتماد به نام‌هایی مثل «نمره ۲» بدون تطبیق با جدول تبدیل، یکی از دلایل رایج ناسازگاری شیر با لوله در پروژه‌های ساختمانی است.
• بی‌توجهی به افت فشار شیر در سیستم‌های با فشار ورودی محدود: انتخاب شیری با ضریب جریان پایین در سیستمی که از قبل فشار کمی دارد، مشکل کمبود فشار را در محل مصرف تشدید می‌کند.
• ترکیب شیرآلات صنعتی با سیستم ساختمانی: برخی برای صرفه‌جویی از شیرهای صنعتی با کلاس فشار بالا و استاندارد متفاوت استفاده می‌کنند، در حالی که این محصولات معمولاً برای رزوه و کاربرد ساختمانی طراحی نشده‌اند.

رابطه نوع شیرآلات با سایزبندی

نوع مکانیزم شیر روی سایز شیرآلات بر اساس قطر لوله اثر می‌گذارد. شیرهای توپی و دروازه‌ای، پرکاربردترین نوع در تاسیسات ساختمانی، در دو حالت دهانه کامل (Full Bore) و دهانه تبدیلی (Reduced Bore) عرضه می‌شوند. در نوع دهانه کامل، قطر داخلی شیر با لوله برابر است و افت فشار اضافی ندارد؛ در نوع تبدیلی، قطر داخلی کوچک‌تر است و در همان سایز اسمی، افت فشار بیشتری ایجاد می‌شود.

نکته دیگر، طول شیر از یک انتها تا انتهای دیگر (Face-to-Face) است که هنگام تعویض شیر قدیمی یا نصب در فضای محدود باید بررسی شود، وگرنه حتی با سایز درست، نصب با مشکل مواجه می‌شود.
