پاسخ سریع: شیرآلات صنعتی به مجموعهای از تجهیزات مکانیکی گفته میشود که در خطوط لوله نصب میشوند و جریان سیال (آب، گاز، بخار یا مواد شیمیایی) را کنترل، تنظیم یا قطع میکنند. انواع شیرآلات صنعتی بر اساس شکل مجرابند به مدلهای اصلی مثل شیر دروازهای، شیر توپی، شیر پروانهای، شیر کروی، شیر یکطرفه، شیر اطمینان و شیر کنترلی تقسیم میشوند که هرکدام برای کاربرد مشخصی طراحی شدهاند؛ برخی برای قطع و وصل کامل جریان و برخی برای تنظیم دقیق فشار و دبی سیال. انتخاب مدل درست به عواملی مثل نوع سیال، فشار و دمای کاری و نوع اتصال به خط لوله بستگی دارد.
وقتی صحبت از خطوط لوله صنعتی یا پروژههای تاسیساتی میشود، شیرآلات همان قطعاتی هستند که سرنوشت جریان سیال را تعیین میکنند؛ اینکه باز شود، بسته شود یا با فشار و دبی مشخصی عبور کند. شناخت انواع شیرآلات صنعتی برای هر کسی که قرار است تجهیزات یک خط لوله یا سیستم صنعتی را انتخاب کند، یک ضرورت است، نه یک انتخاب. انتخاب اشتباه یک شیر، حتی اگر از نظر ظاهری کوچک به نظر برسد، میتواند به نشتی، افت فشار یا خرابی زودهنگام تجهیزات منتهی شود. در این مقاله از سیوان لند قرار است سراغ مدلهای اصلی این شیرها برویم، ببینیم هرکدام چه ساختاری دارند و در کجا بهترین عملکرد را از خودشان نشان میدهند.
شیرآلات صنعتی چیست و چه اجزایی دارد؟
شیر صنعتی یا ولو، دستگاهی مکانیکی است که در مسیر یک خط لوله نصب میشود و وظیفهاش کنترل جریان سیال درون آن است. این کنترل میتواند به شکل باز و بسته کامل مسیر باشد، یا تنظیم دقیق میزان عبور مایع و گاز، یا حتی جلوگیری از برگشت جریان به سمت مخالف. بدون این قطعه، هیچ خط لوله صنعتی یا ساختمانی قابل مدیریت نخواهد بود، چون فشار و دبی سیال باید همیشه تحت کنترل باشد تا هم ایمنی تجهیزات حفظ شود و هم فرآیند تولید مختل نشود.
انواع شیرآلات صنعتی، صرف نظر از نوع و کاربردش، از چند جزء اصلی تشکیل شده که شناخت آنها به فهم بهتر عملکرد کل مجموعه کمک میکند:
- بدنه (Body): قسمت اصلی و بیرونی شیر که مسیر عبور سیال از داخل آن میگذرد. بدنه معمولا از جنس فولاد، برنج، چدن یا استیل ضدزنگ ساخته میشود و انتخاب متریال آن به نوع سیال، دما و فشار کاری بستگی دارد.
- بونت (Bonnet): پوششی که روی بدنه قرار میگیرد و اجزای داخلی مثل ساقه و دیسک را در خود جای میدهد. بونت در واقع دسترسی به بخشهای داخلی شیر را برای تعمیر و نگهداری فراهم میکند.
- مجرابند یا دیسک (Disc): قطعهای که مستقیما مسیر عبور سیال را باز یا بسته میکند. شکل و نوع حرکت این قطعه، اساس دستهبندی انواع شیرآلات صنعتی است؛ برخی خطی حرکت میکنند و برخی با چرخش زاویهای.
- نشیمنگاه یا سیت (Seat): سطحی که دیسک روی آن مینشیند و آببندی را انجام میدهد. کیفیت تماس بین دیسک و سیت مستقیما روی میزان نشتی احتمالی شیر تاثیر میگذارد.
- ساقه (Stem): میلهای که حرکت اکچویتور یا دست اپراتور را به دیسک منتقل میکند.
- اکچویتور یا عملگر (Actuator): بخشی که نیروی لازم برای باز و بسته شدن شیر را تامین میکند، چه به صورت دستی و چه خودکار.
انواع شیرآلات صنعتی بر اساس نوع مجرابند و عملکرد
مهمترین و رایجترین دستهبندی انواع شیرآلات صنعتی، بر اساس شکل مجرابند و نحوه آببندی آنهاست. همین ویژگی است که تعیین میکند یک شیر برای قطع و وصل کامل جریان مناسب است یا برای تنظیم دقیق آن. در ادامه هر مدل را جداگانه بررسی میکنیم.

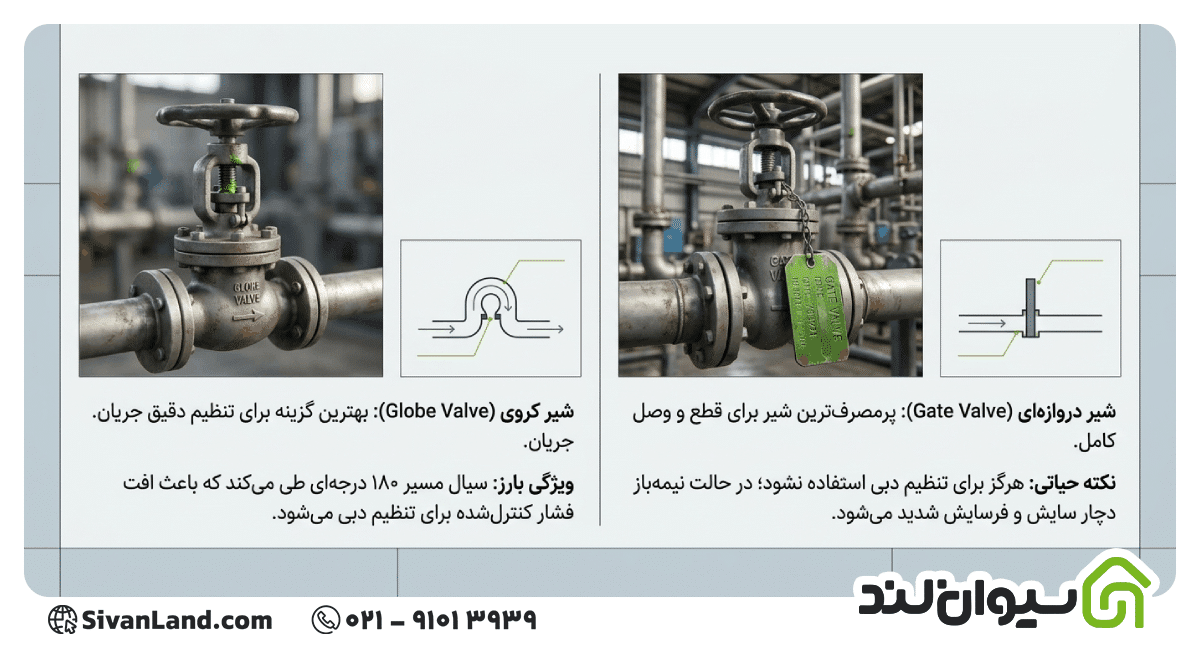

1. شیر دروازهای (گیت ولو)
شیر دروازهای یا گیت ولو، پرمصرفترین نوع از انواع شیرآلات صنعتی در خطوط لوله است. دیسک این شیر به صورت خطی و عمود بر مسیر جریان حرکت میکند، دقیقا مثل بالا و پایین رفتن یک دروازه. به همین دلیل هم این نام روی آن گذاشته شده است. این شیر برای قطع و وصل کامل جریان طراحی شده، نه برای تنظیم دبی؛ چون در حالت نیمهباز، سرعت بالای عبور سیال باعث سایش و فرسایش دیسک میشود و عمر شیر را کاهش میدهد.
2. شیر کروی (گلوب ولو)
گلوب ولو یکی از بهترین گزینهها برای کاربردهای کنترلی و تنظیم دقیق جریان است. مجرابند آن به شکل مخروطی-استوانهای کوتاه است و حرکتی خطی دارد، اما ساختار داخلی بدنه به گونهای طراحی شده که سیال هنگام عبور، مسیری با تغییر جهت حدود ۱۸۰ درجه طی میکند. همین تغییر مسیر، افت فشار کنترلشدهای ایجاد میکند که برای تنظیم دقیق دبی سیال بسیار مفید است. به همین دلیل، در جاهایی که نیاز به کنترل ظریف جریان دارید، گلوب ولو معمولا نسبت به گیت ولو یا بال ولو گزینه بهتری در بین انواع شیرآلات صنعتی است.

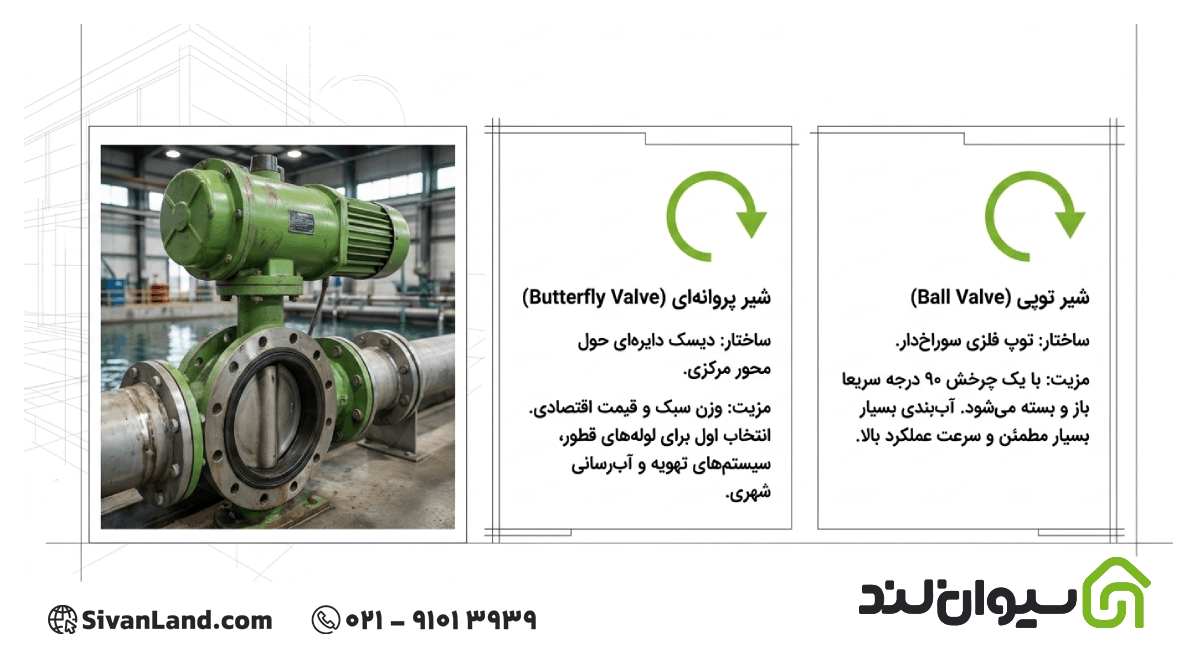

3. شیر توپی (بال ولو)
بال ولو یکی از پرکاربردترین شیرهای صنعتی است و جزو دسته شیرهای ربعگرد محسوب میشود. مجرابند آن یک توپ فلزی با سوراخ در وسط است که با چرخش ۹۰ درجه، مسیر عبور سیال را کاملا باز یا کاملا بسته میکند. مزیت اصلی این شیر، سرعت عملکرد بالا و آببندی مطمئن آن است؛ با یک چرخش ربعدایرهای، شیر از حالت کاملا بسته به کاملا باز میرسد، بدون نیاز به چند دور چرخاندن دسته یا فلکه.
4. شیر پروانهای (باترفلای ولو)
این شیر هم مانند بال ولو در دسته شیرهای ربع گرد جای میگیرد، اما ساختار متفاوتی دارد. مجرابند آن یک دیسک دایرهای است که حول یک محور در وسط بدنه میچرخد. نکتهای که باترفلای ولو را از خیلی از رقبایش متمایز میکند، وزن سبک و قیمت مناسبتر آن نسبت به انواع شیرآلات صنعتی در سایزهای بزرگ است. به همین خاطر در سیستمهای تهویه، آبرسانی شهری و خطوط با قطر بالا، انتخاب اول بسیاری از پروژههاست. کاربرد آن هم به قطع و وصل جریان محدود نمیشود و در برخی سرویسهای کنترلی نیز استفاده میشود.

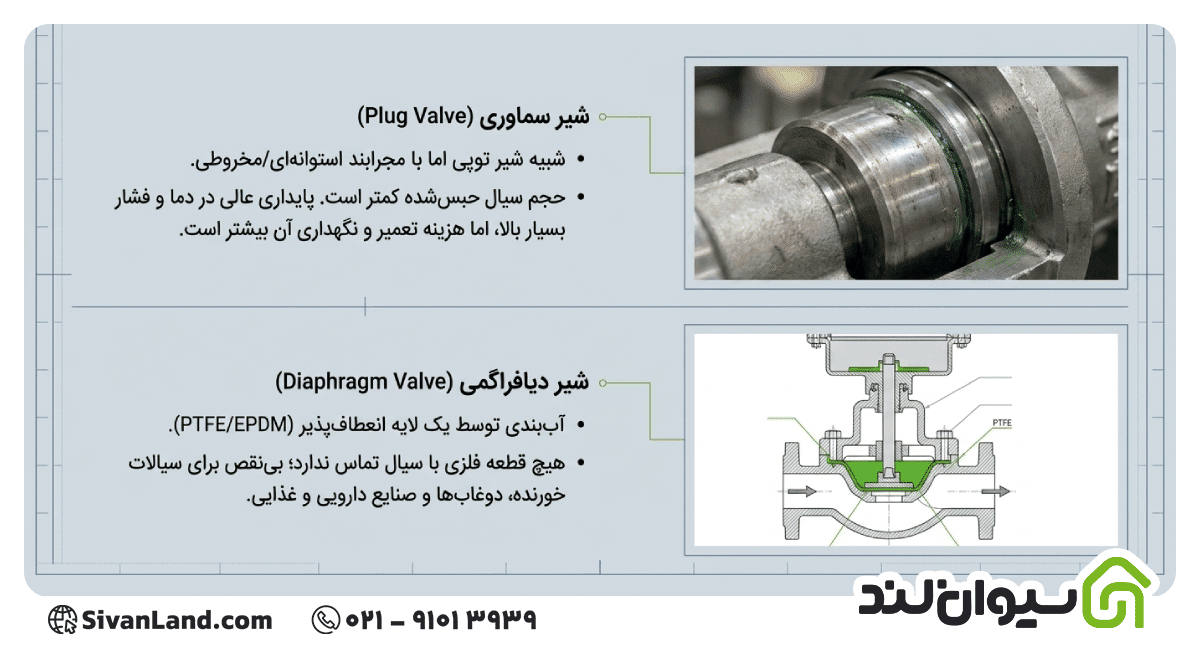

5. شیر سماوری (پلاگ ولو)
پلاگ ولو از نظر عملکرد شباهت زیادی به شیر توپی دارد، با این تفاوت که مجرابند آن به جای یک کره، یک استوانه یا مخروط با سوراخ داخلی است. حجم سیالی که داخل این مجرابند حبس میشود کمتر از بال ولو است، که یک مزیت به حساب میآید، اما در مقابل، تعمیر و نگهداری آن پیچیدهتر و پرهزینهتر از سایر انواع شیرآلات صنعتی است. این نوع شیر بیشتر در سیالات با دما و فشار بالا کاربرد دارد، جایی که پایداری ساختاری اهمیت زیادی پیدا میکند.
6. شیر دیافراگمی
ساختار این شیر با انواع شیرآلات صنعتی کاملا متفاوت است. به جای دیسک فلزی، یک لایه نازک و انعطافپذیر به نام دیافراگم وظیفه آببندی و کنترل جریان را بر عهده دارد. این دیافراگم معمولا از جنس تفلون (PTFE) یا لاستیک (EPDM) ساخته میشود. ویژگی مهم شیر دیافراگمی این است که هیچ قسمت فلزی در مسیر مستقیم سیال قرار ندارد، به همین دلیل برای سیالات خورنده، دوغابها و مایعات حساس مثل موارد استفاده در صنایع غذایی و دارویی، انتخاب مناسبی محسوب میشود.
7. شیر یکطرفه (چک ولو)
چک ولو در دسته انواع شیرآلات صنعتی خودکار قرار میگیرد، یعنی برخلاف مدلهای قبلی نیازی به دخالت دستی یا اکچویتور ندارد. عملکرد آن بر پایه فشار سیال است:
- وقتی فشار سیال از یک سمت بیشتر باشد، دریچه شیر باز میشود و اجازه عبور میدهد
- به محض کاهش فشار یا شروع جریان برگشتی، دریچه با نیروی وزن خودش یا فشار سیال برگشتی بسته میشود
- این بستن خودکار، مانع از برگشت سیال از پایین دست به بالادست خط لوله میشود
این شیر معمولا بلافاصله بعد از پمپها یا کمپرسورها نصب میشود تا از آسیب دیدن تجهیزات در اثر برگشت جریان جلوگیری کند.
8. شیر اطمینان (سیفتی ولو)
شیر اطمینان یکی از حیاتیترین تجهیزات ایمنی در خطوط لوله و مخازن تحت فشار و انواع شیرآلات صنعتی است. وظیفه آن این است که وقتی فشار سیستم از حد مجاز بالاتر رفت، بهطور خودکار باز شود و فشار اضافی را تخلیه کند. نکته مهمی که باید در نظر داشت این است که شیر اطمینان قابلیت کنترل یا تنظیم فشار را ندارد؛ کارش فقط جلوگیری از انفجار یا آسیب به تجهیزات در لحظه بحرانی است، نه مدیریت مداوم فشار سیستم.
9. شیر کنترلی و رگلاتور فشارشکن

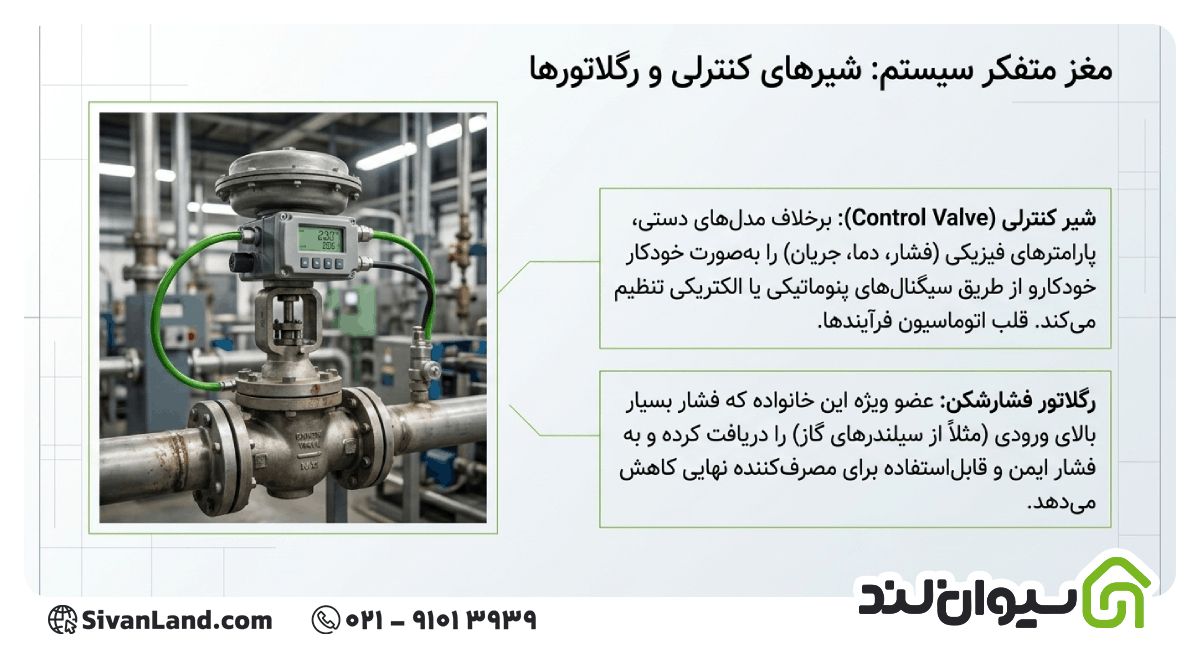

شیر کنترلی گروهی از انواع شیرآلات صنعتی هستند که برخلاف مدلهای دستی، پارامترهای فیزیکی سیال مثل فشار، دما، جریان یا سطح را به صورت خودکار و از طریق سیگنالهای پنوماتیکی، الکتریکی یا هیدرولیکی تنظیم میکنند. این شیرها معمولا با مجموعهای از تجهیزات جانبی مثل اکچویتور، پوزیشنر و رگلاتور هوا کار میکنند و رایجترین قطعه کنترل نهایی در سیستمهای فرآیندی بهشمار میروند.
رگلاتور یا شیر فشارشکن هم در همین خانواده قرار میگیرد، با این تفاوت که کارکرد آن محدود به کاهش و تنظیم فشار سیال است. فشار خروجی گاز از سیلندرها یا خطوط اصلی معمولا بسیار بالاست و قابل استفاده مستقیم نیست؛ رگلاتور همین فشار را به سطح قابل استفاده برای پمپ، کمپرسور یا مصرف کننده نهایی کاهش میدهد.
انواع شیرآلات صنعتی بر اساس نوع عملگر (اکچویتور)

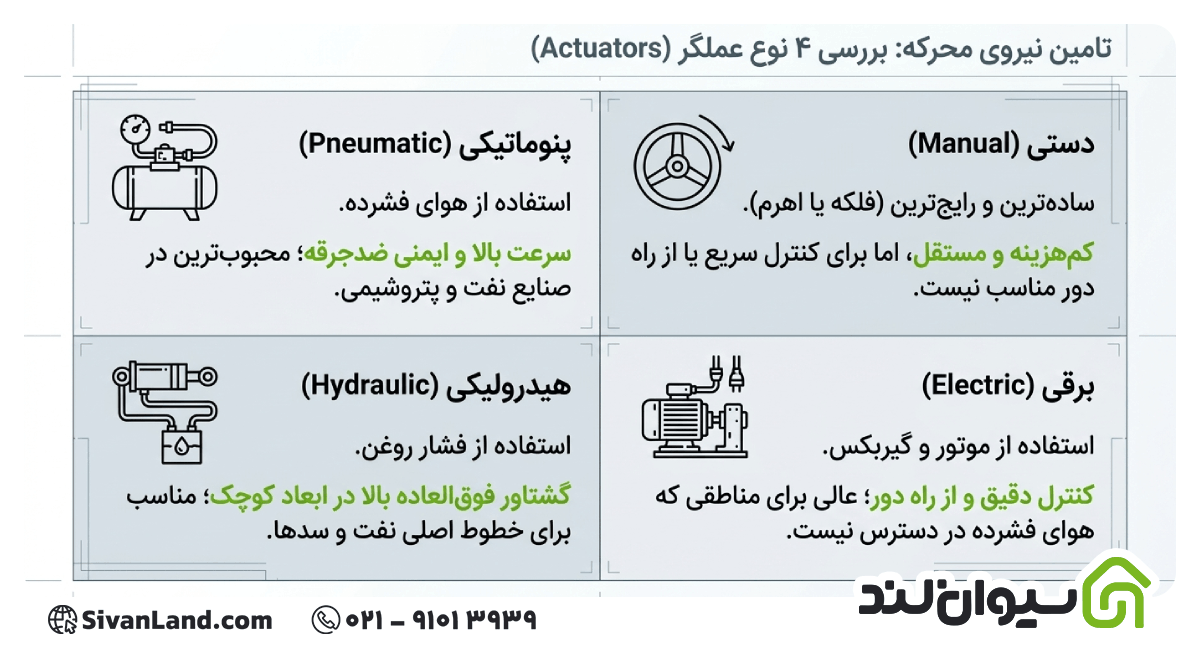

عملگر یا اکچویتور، نیروی لازم برای باز و بسته کردن شیر را تامین میکند و بسته به شرایط محیطی، میزان انرژی در دسترس و نیاز به اتوماسیون، از چند نوع اصلی انتخاب میشود.
اکچویتور دستی
سادهترین و رایجترین نوع عملگر در انواع شیرآلات صنعتی است که در آن اپراتور با چرخاندن فلکه یا حرکت دادن اهرم، نیروی لازم را مستقیما به ساقه شیر منتقل میکند. در سایزهای بزرگ که گشتاور مورد نیاز بالاست، از فلکههای گیربکسی استفاده میشود تا نیروی کمتری برای باز و بسته کردن شیر لازم باشد. مزیت اصلی این نوع، سادگی، هزینه پایین و عدم نیاز به منبع انرژی خارجی است؛ اما در فرآیندهایی که نیاز به کنترل سریع یا از راه دور دارند، کاربرد چندانی ندارد.
اکچویتور پنوماتیکی
این نوع عملگر از فشار هوای فشرده برای ایجاد حرکت استفاده میکند. سرعت عملکرد بالا، سادگی نسبی سازوکار و مناسب بودن برای محیطهای حساس به جرقه الکتریکی، از دلایل اصلی محبوبیت اکچویتورهای پنوماتیکی در صنایع نفت، گاز و پتروشیمی است.
اکچویتور برقی (موتوری)
این مدل از انواع شیرآلات صنعتی، یک موتور الکتریکی نیروی چرخشی لازم را تولید میکند و از طریق یک گیربکس به ساقه شیر منتقل میشود. اکچویتور برقی برای مکانهایی که دسترسی به هوای فشرده دشوار است اما برق در دسترس است، انتخاب مناسبی به شمار میرود. همچنین امکان کنترل دقیقتر موقعیت شیر و اتصال به سیستمهای کنترل از راه دور را فراهم میکند.
اکچویتور هیدرولیکی
این نوع عملگر از فشار روغن هیدرولیک برای تولید نیرو استفاده میکند و معمولا در جایی بهکار میرود که گشتاور بسیار بالایی لازم است، مثل شیرهای بزرگ در خطوط اصلی انتقال نفت و گاز یا سدها. حجم فیزیکی کوچکتر این عملگرها نسبت به گشتاور بالایی که تولید میکنند، یکی از ویژگیهای شاخص آنهاست.
انتخاب نوع اکچویتور معمولا به سه سوال برمیگردد: چه سرعتی برای باز و بسته شدن شیر لازم است، چه منبع انرژی در محل نصب در دسترس است و آیا نیاز به کنترل از راه دور وجود دارد یا نه؟
تفاوت شیرهای متال سیت و سافت سیت
یکی از مواردی که کمتر در معرفیهای سطحی انواع شیرآلات صنعتی به آن پرداخته میشود، نوع آببندی بین دیسک و نشیمنگاه است. این تفاوت، تاثیر مستقیمی روی دمای کاری، میزان نشتی مجاز و طول عمر شیر دارد. اگر هر دو سطح تماس (دیسک و سیت) از جنس فلز باشند، به آن متال سیت گفته میشود. اما اگر حداقل یکی از این دو سطح از جنس غیرفلزی مثل تفلون یا لاستیک باشد، شیر در دسته سافت سیت قرار میگیرد.
| ویژگی | متال سیت | سافت سیت |
| جنس نشیمنگاه | فلز (استیل، برنز، هاردفیس) | تفلون، PTFE، لاستیک، RPTFE |
| کیفیت آببندی | نشتی محدود (Class VI ندارد) | آببندی کامل و بدون نشتی |
| دمای کاری | مناسب دماهای بالا | معمولا محدود تا حدود ۲۰۰ تا ۲۵۰ درجه سانتیگراد |
| مقاومت در برابر سایش | بالا، مناسب سیالات دارای ذرات جامد | پایینتر، آسیبپذیر در برابر سیالات ساینده |
| هزینه و نگهداری | معمولا گرانتر، تعویض سختتر | ارزانتر، تعویض آسانتر |
| کاربرد رایج | نفت و گاز، پالایشگاه، بخار فشار بالا | آب، هوای فشرده، سیالات با دما و فشار متوسط |
انتخاب بین این دو نوع، کاملا به شرایط کاری بستگی دارد. اگر سیال شما دما و فشار بالایی دارد یا حاوی ذرات جامد است، متال سیت گزینه مطمئنتری است، هرچند نشتی صفر را تضمین نمیکند. اما اگر آببندی کامل و بدون نشتی برایتان اولویت اصلی است و دمای سیال در محدوده معقولی قرار دارد، سافت سیت انتخاب بهتری خواهد بود.
معیارهای انتخاب انواع شیرآلات صنعتی مناسب
بعد از آشنایی با انواع شیرآلات صنعتی، سوال اصلی این است که برای یک کاربرد مشخص، کدام مدل را باید انتخاب کرد؟ پاسخ این سوال به چند فاکتور فنی بستگی دارد که نادیده گرفتن هرکدام میتواند هزینه جبرانناپذیری برای پروژه به همراه داشته باشد.
- نوع سیال: آب، گاز، بخار، اسید یا دوغاب هرکدام نیاز به جنس بدنه و نوع آببندی متفاوتی دارند. برای سیالات خورنده، بدنه استیل یا شیر دیافراگمی گزینه امنتری است.
- فشار و دمای کاری: هرچه فشار و دما بالاتر برود، نیاز به شیرهای متال سیت با کلاس فشاری بالاتر بیشتر میشود. استفاده از شیر نامناسب در این شرایط، ریسک نشتی یا آسیب جدی دارد.
- هدف کاربرد (قطع و وصل یا کنترل): اگر فقط نیاز به باز و بسته کردن کامل مسیر دارید، گیت ولو یا بال ولو کافی است؛ اما برای تنظیم دقیق دبی، گلوب ولو یا شیر کنترلی انتخاب درستتری از بین انواع شیرآلات صنعتی است.
- نوع اتصال به خط لوله: رزوهای، فلنجی، جوش لب به لب یا ویفری، بسته به سایز لوله و شرایط نصب انتخاب میشود.
- فضای نصب و وزن مجاز: در سیستمهایی با محدودیت فضا یا وزن، شیر پروانهای به دلیل سبکی و ابعاد کوچکتر نسبت به گیت ولو در سایز مشابه، برتری دارد.
- بودجه و هزینه نگهداری: برخی مدلها مثل پلاگ ولو کارایی بالایی دارند اما تعمیرشان پرهزینهتر است؛ این موضوع باید در محاسبه هزینه کل پروژه لحاظ شود.
نکتهای که بسیاری از خریداران هنگام خرید انواع شیرآلات صنعتی در نظر نمیگیرند این است که ارزانترین گزینه، همیشه بهصرفهترین انتخاب نیست. یک شیر بیکیفیت با قیمت پایین ممکن است در کوتاه مدت هزینه کمتری داشته باشد، اما با تعمیرات مکرر و توقف خط تولید، در بلندمدت هزینه بیشتری تحمیل کند. برای مقایسه دقیقتر و بررسی قیمت انواع شیرآلات موجود در بازار، میتوانید عوامل موثر بر قیمت را کنار معیارهای فنی بالا قرار دهید و انتخابی مطمئن داشته باشید.
نتیجهگیری
آشنایی با انواع شیرآلات صنعتی و تفاوت عملکرد هرکدام، اولین قدم برای انتخاب درست و جلوگیری از هزینههای اضافی در پروژههای صنعتی و ساختمانی است؛ از گیت ولو و بال ولو گرفته تا شیرهای کنترلی و اطمینان، هر مدل برای شرایط کاری مشخصی طراحی شده و انتخاب اشتباه میتواند به قیمت گزافی تمام شود. اگر برای پروژه خود به این تجهیزات نیاز دارید، میتوانید برای استعلام قیمت انواع شیرآلات صنعتی و مشاوره خرید با کارشناسان سیوان لند تماس بگیرید تا مناسبترین گزینه را متناسب با نوع سیال، فشار کاری و بودجهتان انتخاب کنید.
برای قطع کامل جریان آب یا گاز، کدام شیر بهتر است؟
برای قطع و وصل کامل مسیر، شیر دروازهای (گیت ولو) یا شیر توپی (بال ولو) گزینههای اصلی هستند. بال ولو به دلیل چرخش سریع ۹۰ درجه، برای موارد نیازمند قطع سریع مناسبتر است.
شیر اطمینان چه زمانی باید تعویض یا سرویس شود؟
شیر اطمینان باید طبق دستورالعمل سازنده و حداقل سالی یکبار تست عملکرد شود تا مطمئن شوید در فشار تعیین شده به درستی باز میشود. تاخیر در سرویس این شیر میتواند ریسک ایمنی جدی ایجاد کند.
برای سیالات خورنده مثل اسید، کدام نوع شیر مناسبتر است؟
شیر دیافراگمی معمولا بهترین گزینه است، چون هیچ قسمت فلزی در مسیر مستقیم سیال قرار ندارد و دیافراگم آن از جنس تفلون یا لاستیک مقاوم در برابر خوردگی ساخته میشود.
