بر و کف ساختمان چیست؟ به زبان ساده، بر همان ضلع یا لبهای از زمین است که در مجاورت کوچه یا خیابان قرار میگیرد و کف به تراز ارتفاعی ساختمان نسبت به معبر اشاره دارد. تعیین دقیق این دو، پیش از هرگونه گودبرداری یا شروع عملیات اجرایی، اولین قدم قانونی و فنی ساختوساز است و اشتباه در آن میتواند کل پروژه را با مشکل جدی مواجه کند. تیم سیوانلند در ادامه این مقاله، مفهوم بر اصلاحی، تنظیم صورتجلسه بر و کف و مراحل عملی اجرای آن در کارگاه را بهصورت کاربردی توضیح میدهد.
بر و کف ساختمان چیست؟
بر و کف دو اصطلاح مجزا هستند که معمولاً در کنار هم به کار میروند، چون هر دو در همان مرحله اول اجرا و پیش از گودبرداری باید مشخص شوند. بر به حدود ملک و کف به تراز ارتفاعی ساختمان مربوط است.
بر ساختمان یعنی چه؟
بر، ضلعی از زمین است که با معبر (کوچه یا خیابان) مجاور بوده و در امتداد ساختمانهای کناری قرار میگیرد. این خط با استفاده از طول و عرض ملک، محور خیابان، جدولکشی معبر و تیرهای برق مشخص میشود. بر ساختمان را میتوان در پروانه ساخت، سند مالکیت و دستور نقشه پیدا کرد. تعیین درست آن مانع تجاوز به حریم همسایه یا معبر عمومی میشود.
کف ساختمان و تراز آن چیست؟
کف در اینجا به معنای تراز صفر یا تراز مبنای ساختمان است، یعنی همان نقطهای که بقیه ارتفاعات و طبقات نسبت به آن اندازهگیری میشوند. این تراز در نقشههای معماری با کدهای ارتفاعی نشان داده میشود و معمولاً برابر با کف تمام شده کار است. اگر تراز کف اشتباه گرفته شود، شیب رمپ ورودی، ارتفاع کل بنا و همترازی با ساختمانهای مجاور دچار مشکل میشود.
تفاوت بر و کف با تراز و نقطه صفر ساختمان
خیلی از کارفرماها بر و کف را با تراز و نقطه صفر یکی میدانند، در حالی که این مفاهیم در عمل کاربرد متفاوتی دارند. بر و کف دو مرز فیزیکی و ارتفاعی هستند که یکبار در ابتدای کار تعیین و در سند و پروانه ثبت میشوند. تراز اما اصطلاحی عمومیتر است و به هر سطح ارتفاعی در نقشه گفته میشود، از تراز پی گرفته تا تراز هر طبقه.
نقطه صفر ساختمان هم مبدأ مرجعی است که معمولاً روی تراز کف تعریف میشود و مبنای اندازهگیری همه ارتفاعات پروژه قرار میگیرد، از عمق گودبرداری تا ارتفاع بام. به بیان ساده، کف همان نقطهای است که نقطه صفر روی آن قرار میگیرد و تراز، واحد اندازهگیری فاصله از آن نقطه به بالا یا پایین است.
بر اصلاحی چیست و چرا تعیین میشود؟
گاهی شهرداری برای اصلاح عرض معابر یا اجرای طرحهای شهرسازی، از مالک میخواهد بخشی از ملکش را نسبت به بر قدیمی عقب بکشد. به این خط جدید که در سند و پروانه با عنوان برِ اصلاحی ثبت میشود، عقبنشینی گفته میشود. هر جا در مدارک ملک عبارت بر اصلاحی دیده شود، یعنی آن ساختمان مشمول عقبنشینی است.
دلیل عقب نشینی ساختمان
عقبنشینی معمولاً برای عریض کردن کوچه یا خیابان، اصلاح تقاطعها یا اجرای طرحهای تفصیلی شهری تعیین میشود. میزان دقیق آن در بخش عرض گذر اصلاحی پروانه ساختمانی قید شده و مبنای اجرا همان سند است، نه ساختمانهای قدیمی همسایه.
تأثیر بر اصلاحی روی تراکم و متراژ مجاز
عقبنشینی به طور طبیعی از متراژ زمین میکاهد. برای جبران این کاهش، شهرداری معمولاً اجازه افزایش تراکم ساختمانی متناسب با متراژ ازدسترفته را صادر میکند. به همین دلیل، قبل از طراحی نقشه، بررسی دقیق بر اصلاحی روی سند ضروری است تا محاسبه زیربنا و تعداد طبقات از ابتدا درست انجام شود.
صورت جلسه بر و کف چیست و چه اطلاعاتی دارد؟
صورت جلسه بر و کف سندی رسمی است که در محل پروژه و پس از تعیین بر و تراز کف، توسط نماینده شهرداری همراه با مهندس ناظر یا نقشهبردار تنظیم میشود. این سند ثابت میکند که بر و کف ساختمان دقیقاً مطابق پروانه و نقشه مصوب اجرا شده و از این پس مبنای هرگونه ادعا یا اختلاف بعدی قرار میگیرد. بدون این صورتجلسه، ادامه عملیات ساختمانی از نظر شهرداری فاقد وجاهت قانونی است.
چه کسی صورتجلسه را تنظیم و امضا میکند
کارشناس بر و کف شهرداری منطقه، مالک یا مجری ساختمان و مهندس ناظر (نقشهبردار در پروژههای پنجناظره یا معمار در پروژههای چهارناظره) طرفهای اصلی این صورتجلسه هستند. حضور همزمان این افراد در محل الزامی است، چون امضای همه طرفین به سند اعتبار میدهد و در صورت بروز اختلاف بعدی، مرجع رسیدگی همین امضاها را ملاک قرار میدهد.
مدارک لازم برای تنظیم صورتجلسه
برای تشکیل جلسه بر و کف معمولاً پروانه ساختمانی، نقشههای مصوب شهرداری، سند مالکیت و دستور نقشه باید در محل حاضر باشد. کارشناس شهرداری با تطبیق این مدارک با وضعیت موجود زمین، حدود بر و تراز کف را اندازهگیری و در فرم صورتجلسه ثبت میکند. هرگونه مغایرت بین سند و وضع موجود زمین باید پیش از امضای نهایی رفع یا در متن صورتجلسه قید شود، چون بعد از این مرحله دیگر اعتراضی از سازنده پذیرفته نیست.
مسئولیت تعیین و کنترل بر و کف بر عهده کیست؟
تعیین اولیه بر و کف بر عهده مجری ذیصلاح ساختمان است. اگر تشخیص آن دشوار باشد، مجری میتواند از کارشناس رسمی نقشهبرداری کمک بگیرد. کنترل و تأیید این اندازهگیری هم به نوع نظارت پروژه بستگی دارد؛ در پروژههای پنجناظره این وظیفه با مهندس ناظر نقشهبردار است و در پروژههای چهارناظره، مسئولیت کامل با ناظر معمار میماند.
در نهایت، تأیید قطعی از آنِ شهرداری منطقه است. کارشناس بر و کف شهرداری باید در محل پروژه حاضر شود، اندازهگیریهای مجری و ناظر را با پروانه و نقشه مصوب تطبیق دهد و تنها پس از تأیید او، عملیات گودبرداری و اجرا مجاز میشود.
مراحل اجرای بر و کف در کارگاه
پیش از هرگونه گودبرداری، تیم اجرایی باید بر و کف ساختمان را روی زمین پیاده کند و نتیجه را با صورتجلسه تأییدشده مطابقت دهد.
ابزار و تجهیزات مورد نیاز

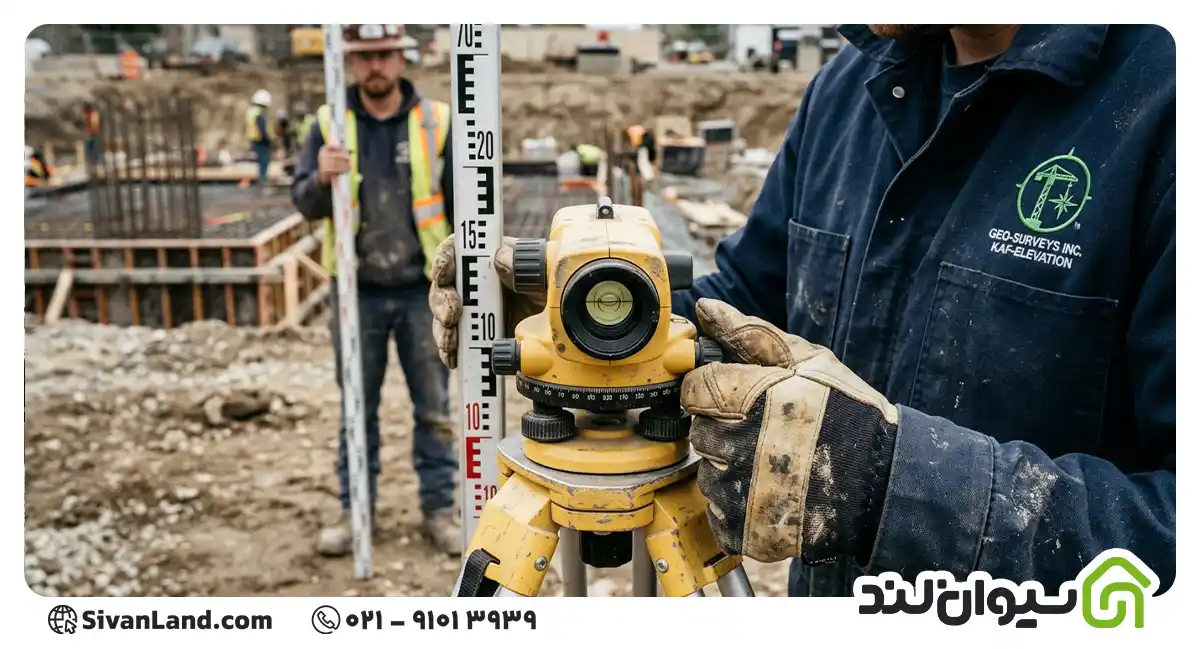

برای پیادهکردن دقیق بر و کف در کارگاه، معمولاً از دوربین نقشهبرداری (توتال استیشن یا تراز)، ریسمان کارگاهی، گچ خطکشی، میخهای نشانه و متر لیزری استفاده میشود. دقت این ابزارها مستقیماً روی صحت خط بر و ارتفاع کف اثر میگذارد، به همین دلیل کارگاههای حرفهای از تجهیزات کالیبرهشده و باکیفیت استفاده میکنند.
تعیین کف با استناد به بنچ مارک
بنچ مارک یا نقطه نشانه، مرجعی است که نقشهبردار پیشتر آن را روی زمین یا سازهای ثابت مشخص کرده است. پیمانکار پیش از شروع کار باید این نقاط را با نقشه تطبیق دهد؛ اگر اختلافی وجود نداشت، شروع عملیات را تأیید میکند، و اگر اختلافی دیده شد، موضوع باید با مهندس مشاور و کارفرما صورتجلسه و رفع شود. نقاط بنچ مارک تا پایان کار باید با بتن یا مصالح بنایی تثبیت و حفظ شوند، چون در طول پروژه بارها به آنها ارجاع داده میشود.
نکات تعیین بر و کف در زمینهای شیبدار
در زمینهای شیبدار، مبنای محاسبه ارتفاع مجاز ساختمان، تراز متوسط کف معبر مجاور تا متوسط ارتفاع بام است. اگر این تراز اشتباه گرفته شود، ارتفاع نهایی بنا از حد مجاز فراتر میرود و شهرداری ممکن است گواهی عدم خلاف صادر نکند. به همین دلیل در چنین زمینهایی، حضور نقشهبردار برای برداشت دقیق شیب و تراز اهمیت بیشتری پیدا میکند.
عواقب تعیین اشتباه بر و کف
اشتباه در تعیین بر معمولاً به معنای تجاوز به معبر یا ملک همسایه است. این تخلف پرونده را به کمیسیون ماده ۱۰۰ میکشاند و میتواند به حکم تخریب یا جریمه سنگین ختم شود؛ گاهی حتی ادامه ساخت برای مالک دیگر مقرونبهصرفه نیست.
خطا در تعیین کف اثرات متفاوتی دارد. اگر تراز مبنا پایینتر از حد استاندارد گرفته شود، شیب رمپ پارکینگ یا ورودی بیش از حد مجاز میشود و شهرداری از صدور گواهی عدم خلاف و پایان کار خودداری میکند. همچنین ارتفاع کلی بنا با ساختمانهای مجاور همتراز نمیشود که در بافتهای دارای محدودیت ارتفاعی، مشکلساز جدی است.
نکات کاربردی برای اجرای دقیق و بدون خطای بر و کف
پیش از هر اقدامی، مدارک ملک شامل پروانه، سند و دستور نقشه را با دقت بررسی کنید تا از وجود یا نبود بر اصلاحی مطمئن شوید. هیچوقت بر را با تکیه به دیوار یا نمای ساختمانهای قدیمی مجاور تعیین نکنید؛ ملاک همیشه سند و نقشه مصوب است.
برای تعیین کف، بهویژه در زمینهای شیبدار، از کارشناس رسمی نقشهبرداری کمک بگیرید و نتیجه را حتماً توسط ناظر پروژه دبلچک کنید. نقاط بنچ مارک را از همان ابتدا با بتن تثبیت کنید تا در طول کار مرجع قابلاعتمادی داشته باشید.
در نهایت، تا زمانی که صورتجلسه بر و کف با امضای شهرداری و ناظر تکمیل نشده، هیچ عملیات گودبرداری یا اجرایی را شروع نکنید؛ این سند تنها مدرکی است که در صورت بروز اختلاف، از شما و پروژه محافظت میکند.
مقاله تمام شد. اگر بخواید میتونم نسخه نهایی رو یکجا مرور کنم تا از نظر یکدستی لحن، عدم تکرار مفاهیم و چگالی کلمه کلیدی چک بشه، یا اگر عنوان مقالات مرتبط سایتتون رو بفرستید، جملههای لینکسازی داخلی رو هم به بخشهای مناسب اضافه کنم.
نتیجهگیری
بر و کف ساختمان چیست، در نهایت به دو مرز اساسی هر پروژه برمیگردد که باید پیش از هر اقدامی، دقیق و با سند تأیید شود. اگر برای تهیه ابزار دقیق نقشهبرداری، تراز، مصالح تثبیت بنچ مارک یا هر نیاز دیگر پروژهتان به یک منبع مطمئن نیاز دارید، سیوانلند در کنار شماست تا این مرحله حساس را بدون خطا و با خیال راحت پشت سر بگذارید.
چه تفاوتی بین بر و کف با تراز و نقطه صفر ساختمان وجود دارد؟
بر و کف دو مرز ثابت هستند که یکبار در پروانه و سند ثبت میشوند، اما تراز اصطلاحی عمومی برای هر سطح ارتفاعی در نقشه است و نقطه صفر مبدأ اندازهگیری همه ارتفاعات روی همان کف است.
صورتجلسه بر و کف چه زمانی و توسط چه کسانی تنظیم میشود؟
این سند پیش از شروع گودبرداری، با حضور همزمان کارشناس شهرداری، مالک یا مجری و مهندس ناظر در محل پروژه تنظیم و امضا میشود.
مسئولیت تعیین بر و کف بر عهده کیست؟
تعیین اولیه با مجری ذیصلاح است، کنترل آن بسته به نوع نظارت با ناظر نقشهبردار یا معمار انجام میشود و تأیید نهایی همیشه با شهرداری منطقه است.
