انتخاب اشتباه انواع سقف ساختمان در یک پروژه ساختمانی هزینه ای نیست که سر ماه بعد جبران شود. ترک خوردن سقف تیرچه بلوک در دهانه هشت متری، لرزش محسوس عرشه فولادی زیر بار تجهیزات سنگین، یا پرداخت هزینه اضافی برای دالی که پروژه به آن نیاز نداشت، نمونه خطاهایی است که هر مهندس عمرانی حداقل یک بار با آن رو به رو شده است. این راهنما دقیقا برای لحظه ای نوشته شده که باید بین چهار گزینه اصلی یعنی تیرچه بلوک، وافل، عرشه فولادی و دال بتنی تصمیم بگیرید.

سقف ساختمان دقیقا چه کاری انجام می دهد و چرا انتخاب آن حیاتی است؟

سقف عضو افقی سازه است که بار مرده (وزن خود سقف و تمام اجزای متصل به آن) و بار زنده (اثاثیه، افراد، تجهیزات) را تحمل کرده و به تیرها، ستون ها و در نهایت فونداسیون منتقل می کند. سقف همچنین نقش دیافراگم صلب را بازی می کند؛ یعنی نیروهای جانبی ناشی از زلزله یا باد را بین قاب های باربر توزیع می نماید. اگر انواع سقف ساختمان این نقش را درست اجرا نکند، کل رفتار لرزه ای سازه به هم می ریزد.

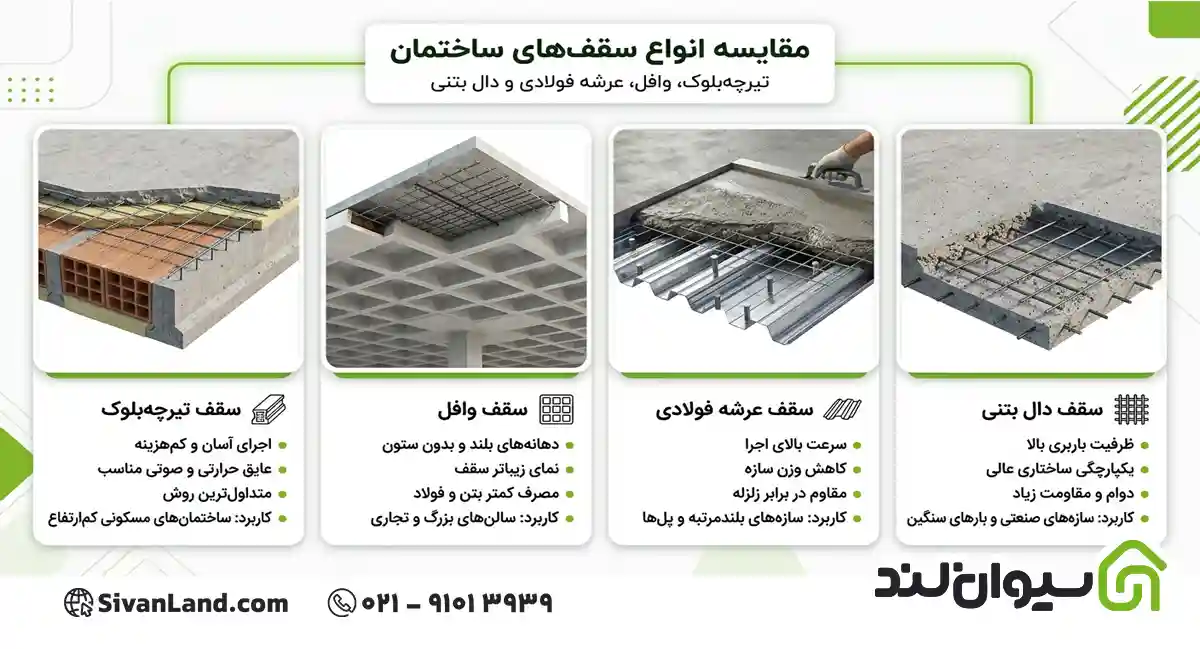

چهار سیستم رایج انواع سقف ساختمان در ساخت و ساز ایران شامل تیرچه بلوک (اقتصادی ترین گزینه برای دهانه های کوتاه)، وافل (مناسب دهانه های بزرگ و حذف ستون میانی)، عرشه فولادی (سریع ترین اجرا برای اسکلت فلزی) و دال بتنی (مقاوم ترین گزینه برای بارهای سنگین و دهانه های نامحدود) است. انتخاب درست به نوع اسکلت، دهانه، بار و بودجه پروژه بستگی دارد.

تیرچه بلوک؛ اقتصادی ترین انتخاب برای سازه های بتنی متداول

سقف تیرچه بلوک از تیرچه های پیش ساخته (فولادی یا بتنی) و بلوک های پرکننده (سفالی، سیمانی یا پلی استایرن) تشکیل شده است. تیرچه ها نقش تحمل کشش را بر عهده دارند و بلوک ها فضای خالی بین تیرچه ها را پر می کنند تا هم وزن سقف کاهش یابد و هم سطح زیرین برای اندود آماده شود. بتن پاشنه یا بتن روی تیرچه ها نیز نقش توزیع بار و ایجاد یکپارچگی را ایفا می کند.

محدوده اقتصادی این سقف تا دهانه هفت الی هشت متر است. فراتر از این دهانه، تیرچه ها باید بلندتر و سنگین تر شوند و میزان میلگرد مصرفی به شدت بالا می رود. در چنین شرایطی دیگر تیرچه بلوک انتخاب اقتصادی نیست و باید به سراغ وافل یا دال رفت.

یکی از چالش های رایج در اجرای این سقف، شکستن بلوک های سفالی هنگام حمل و چیدمان است. اگر بلوک شکسته جایگذاری شود، فضای خالی بین تیرچه ها به درستی پر نمی شود و بتن پاشنه به داخل آن نفوذ می کند؛ نتیجه آن افزایش وزن مرده و ناهمگنی سطح زیرین خواهد بود. نظارت بر کیفیت بلوک ها قبل از نصب، کاری است که بسیاری از مجریان آن را جدی نمی گیرند و بعدا هزینه گچ کاری و ترمیم سقف را متحمل می شوند.

تیرچه بلوک نیازمند شمع بندی کامل زیر سقف است تا زمانی که بتن به مقاومت کافی برسد. این یعنی زمان اجرا نسبت به عرشه فولادی طولانی تر می شود و مصالح بیشتری درگیر هستند. برای پروژه های مسکونی با اسکلت بتنی و دهانه های عادی، همچنان اقتصادی ترین و در دسترس ترین گزینه محسوب می شود.

سقف وافل؛ وقتی دهانه بزرگ است و ستون میانی مزاحم است

سقف وافل یک دال بتنی مشبک است که با استفاده از قالب های مخصوص (معمولا پلاستیکی یا فلزی) فضای خالی در زیر دال ایجاد می کند. این حفره ها وزن سقف را بدون کاهش چشمگیر مقاومت خمشی کاهش می دهند. نتیجه آن امکان اجرای دهانه های بزرگ تر، حتی تا هجده متر، بدون نیاز به ستون میانی است. این سقف در پروژه هایی به کار می رود که معماری فضا باز نیاز دارد؛ سالن های اجتماعات، پارکینگ های طبقاتی، نمایشگاه ها و ساختمان های بلند با کاربری خاص.

اما یک تصور غلط رایج درباره وافل وجود دارد: اینکه همیشه و در هر شرایطی بهتر از تیرچه بلوک است. این تصور معمولا از سمت فروشندگان قالب وافل ترویج می شود. واقعیت این است که در دهانه های کمتر از هفت متر، سقف وافل هزینه اولیه بالاتری دارد و منفعت کاهش وزن آن قابل توجه نیست. استفاده از وافل در یک ساختمان مسکونی معمولی با دهانه های پنج متری صرفا هزینه اضافی است و هیچ مزیت سازه ای واقعی ایجاد نمی کند.

چالش اجرایی مهم وافل، چیدمان دقیق قالب ها و اطمینان از عدم جابه جایی آنها هنگام بتن ریزی است. اگر قالب وافل هنگام بتن ریزی شناور شود یا از جای خود حرکت کند، ضخامت دال در نقاط مختلف یکسان نمی ماند و مقاومت سقف به شدت کاهش پیدا می کند. این مشکل در پروژه هایی دیده شده که تیم اجرایی تجربه کافی با این سیستم نداشته و از اسپیسر مناسب برای مهار قالب ها استفاده نکرده است.

عرشه فولادی؛ سرعت اجرا در پروژه های اسکلت فلزی

سقف عرشه فولادی از ورق های گالوانیزه موج دار تشکیل شده که همزمان نقش قالب دائمی و آرماتور کششی را ایفا می کنند. روی این ورق ها بتن ریخته می شود و در صورت استفاده از گل میخ (برش گیر)، رفتار مرکب بین فولاد و بتن ایجاد می گردد. نتیجه آن سقفی سبک با سرعت اجرای بسیار بالا برای سازه های اسکلت فلزی است.

مزیت اصلی این سیستم حذف شمع بندی در دهانه های استاندارد تا حدود چهار الی پنج متر است. یعنی بلافاصله پس از نصب ورق ها می توان عملیات بتن ریزی را انجام داد و نیروی کار همزمان در طبقات دیگر مشغول شود. این ویژگی در پروژه های صنعتی، انبارها، برج های اداری و ساختمان های بلند با اسکلت فلزی ارزش فوق العاده ای دارد.

اما عرشه فولادی نقاط ضعف جدی هم دارد. اگر ضخامت ورق گالوانیزه کمتر از مقدار طراحی شده باشد یا جوش گل میخ ها به درستی انجام نشود، رفتار مرکب سقف از بین می رود و عملا ورق فقط یک قالب مانا خواهد بود نه یک عضو سازه ای. این یعنی سقف ضعیف تر از آن چیزی خواهد بود که محاسبات نشان داده است.

چالش دوم، بحث خوردگی است. در محیط های با رطوبت بالا یا در معرض مواد شیمیایی، ورق گالوانیزه باید با پوشش اضافی محافظت شود؛ در غیر این صورت طول عمر سقف به شدت کاهش پیدا می کند.

عرشه فولادی برای اسکلت فلزی گزینه ای عالی است، اما در اسکلت بتنی معمولا قابل توجیه نیست. اتصال ورق به تیرهای بتنی به روش مناسبی انجام نمی شود و مزیت اصلی این سیستم یعنی سرعت اجرا عملا از بین می رود.

دال بتنی؛ مقاومت نهایی برای شرایط خاص و بارهای سنگین

دال بتنی یک صفحه یکپارچه بتنی است که می تواند به صورت دال تخت، دال با تیر یا دال پس کشیده اجرا شود. درمورد تفاوت سقف دال بتنی و تیرچه بلوک، باید بگوییم که دال بتنی با طراحی مناسب و در صورت استفاده از پس کشیدگی عملا هیچ محدودیت دهانه ای ندارد. این سیستم برای بارهای بسیار سنگین مانند مخازن، کتابخانه ها، بیمارستان ها و سازه های با الزامات ارتعاشی خاص انتخاب می شود. هزینه دال بتنی بالاترین رقم را بین چهار گزینه دارد.

دلیل آن حجم بالای بتن، میلگرد مصرفی زیاد و مهم تر از همه هزینه قالب بندی و شمع بندی گسترده است. زمان اجرا نیز طولانی تر از سایر سیستم هاست؛ بتن ریزی یکپارچه نیازمند برنامه ریزی دقیق برای درزهای اجرایی و کنترل دمای بتن است. ترک خوردگی ناشی از جمع شدگی و تنش های حرارتی در دال های بزرگ یک چالش واقعی است که بدون استفاده از افزودنی های مناسب و عمل آوری صحیح بتن قابل کنترل نیست.

با این حال در شرایطی که دهانه بزرگی با بار سنگین ترکیب شده باشد یا الزامات معماری اجازه استفاده از تیر و ستون اضافی را ندهد، دال بتنی تنها گزینه منطقی است. انتخاب دال صرفا به دلیل پرستیژ یا توصیه غیرتخصصی، اشتباه مالی بزرگی است.

جدول مقایسه فنی و اقتصادی انواع سقف ساختمان

جایی که پروژه ها خراب می شوند؛ رایج ترین خطاهای انتخاب انواع سقف ساختمان

اولین و شایع ترین خطا، انتخاب انواع سقف ساختمان بر اساس تبلیغات تامین کنندگان است نه نیاز واقعی پروژه. فروشنده قالب وافل همیشه وافل را بهترین گزینه معرفی می کند و تولیدکننده ورق عرشه فولادی هم همین کار را با محصول خودش می کند. این رویکرد باعث شده در پروژه های زیادی سقفی اجرا شود که برای آن شرایط نه اقتصادی بوده و نه از نظر سازه ای بهینه.

خطای دوم که بارها در پروژه های مسکونی دیده شده، نادیده گرفتن محدودیت دهانه تیرچه بلوک است. برخی سازندگان برای صرفه جویی در هزینه، سقف دهانه هشت و نیم یا نه متری را با تیرچه بلوک اجرا می کنند و سپس با ترک خوردگی و افت سقف مواجه می شوند. هزینه ترمیم و مقاوم سازی این سقف ها در نهایت بسیار بیشتر از هزینه اجرای وافل یا یک سیستم مناسب دیگر بوده است.

خطای سوم، انتخاب عرشه فولادی در پروژه ای با اسکلت بتنی است. عرشه فولادی برای اتصال به تیرهای فولادی طراحی شده و در اسکلت بتنی عملا مزیت سرعت و عملکرد مرکب خود را از دست می دهد. اگر پروژه شما اسکلت بتنی دارد، اولویت با تیرچه بلوک، وافل یا دال بتنی است.

معیارهای انتخاب انواع سقف ساختمان مناسب برای پروژه

1. نوع اسکلت را مشخص کنید. اسکلت بتنی یعنی تیرچه بلوک یا وافل یا دال. اسکلت فلزی یعنی عرشه فولادی یا دال با تیر فولادی. این اولین فیلتر حذف گزینه های نامناسب است.
2. دهانه های سقف را اندازه بگیرید. اگر حداکثر دهانه زیر هشت متر است، تیرچه بلوک اقتصادی ترین گزینه است. دهانه بین هشت تا هجده متر وافل را وارد رقابت می کند و فراتر از آن باید به دال یا سیستم پس کشیده فکر کرد.
3. بودجه واقعی پروژه را محاسبه کنید. هزینه تنها قیمت مصالح نیست. زمان اجرا، نیروی انسانی، شمع بندی و هزینه های تاخیر پروژه را هم در نظر بگیرید. عرشه فولادی ممکن است مصالح گران تری داشته باشد اما حذف شمع بندی و سرعت بالا می تواند هزینه کل را کاهش دهد.
4. محدودیت های اجرایی را بررسی کنید. آیا تیم اجرایی شما تجربه قالب وافل را دارد؟ آیا امکان تامین ورق گالوانیزه با ضخامت مناسب و انجام جوش گل میخ در محل وجود دارد؟ انتخاب سیستمی که تیم اجرایی نتواند درست پیاده کند، ریسک بزرگی است.
5. استعلام قیمت دقیق بگیرید. با مشخصات دهانه، بار و نوع اسکلت، قیمت هر چهار گزینه را از منابع معتبر استعلام کنید. مقایسه واقعی قیمت ها اغلب نتیجه متفاوتی با پیش فرض های اولیه نشان می دهد.

نتیجه‌گیری

انتخاب نوع سقف ساختمان، تصمیمی است که باید بر اساس نوع اسکلت، دهانه واقعی و بودجه کل پروژه گرفته شود، نه بر اساس تبلیغات تامین‌کنندگان یا توصیه‌های غیرتخصصی. تیرچه بلوک برای دهانه‌های کوتاه و اسکلت بتنی اقتصادی‌ترین گزینه است، وافل دهانه‌های بزرگ را بدون ستون میانی ممکن می‌کند، عرشه فولادی سرعت اجرا را در اسکلت فلزی بالا می‌برد و دال بتنی برای بارهای سنگین و شرایط خاص باقی می‌ماند.

نادیده گرفتن این تناسب، همان‌طور که دیدیم، به ترک‌خوردگی، افت سازه‌ای یا هزینه‌های اضافی غیرضروری منجر می‌شود. پیش از نهایی‌کردن انتخاب، استعلام قیمت مصالح و بررسی توان اجرایی تیم، تصمیم را از حدس و گمان خارج می‌کند.
