جدول ارتفاع نصب شیرآلات بهداشتی | ارتفاع استاندارد نصب شیرآلات

رعایت ارتفاع نصب شیرآلات بهداشتی یکی از مهم‌ترین نکات در اجرای اصولی تاسیسات ساختمان است؛ موضوعی که هم بر راحتی استفاده روزمره تاثیر مستقیم دارد و هم می‌تواند از مشکلاتی مانند پاشش آب، نشتی، اجرای غیراستاندارد و حتی کاهش زیبایی فضا جلوگیری کند. ارتفاع نصب شیر روشویی، شیر حمام، توالت، ظرفشویی و سایر تجهیزات بهداشتی باید متناسب با نوع کاربری، ابعاد تجهیزات و استانداردهای اجرایی تعیین شود تا در نهایت عملکرد مناسب و دسترسی راحت برای کاربران فراهم شود. در این مقاله از سیوان لند، جدول استاندارد ارتفاع نصب شیرآلات بهداشتی و نکات مهم اجرای آن‌ها را بررسی خواهیم کرد.

جدول استاندارد ارتفاع نصب شیرآلات بهداشتی

در جدول زیر، رایج‌ترین ارتفاع نصب شیرآلات بهداشتی بر اساس عرف اجرایی ساختمان، اصول ارگونومی و ضوابط متداول تاسیسات آورده شده است. این اندازه‌ها بر مبنای کف تمام‌ شده محاسبه می‌شوند و ممکن است با توجه به نوع تجهیزات، طراحی پروژه یا شرایط استفاده، چند سانتی‌متر اختلاف داشته باشند.

نوع شیرآلات	ارتفاع استاندارد از کف
شیر روشویی پایه‌دار	80 سانتی‌متر
شیر روشویی کابینتی	75 سانتی‌متر
شیر روشویی توکار	100 تا 110 سانتی‌متر
خروجی فاضلاب روشویی	40 تا 45 سانتی‌متر
شیر پیسوار روشویی	50 تا 55 سانتی متر
شیر توالت ایرانی	40 تا 45 سانتی متر
شیر توالت فرنگی	50 تا 55 سانتی‌متر (آویز شیلنگ: +20)
فاصله شیر از توالت فرنگی	50 تا 60 سانتی‌متر
شیر حمام	85 تا 110 سانتی‌متر
سردوش ثابت حمام	180 تا 210 سانتی‌متر
پایه دوش تلفنی	160 تا 180 سانتی‌متر
شیر وان حمام بدون دوش	60 تا 70 سانتی‌متر
شیر وان حمام همراه دوش	حدود 90 سانتی‌متر
شیر ظرفشویی	سینک ۸۵ سانتی‌متر، پیسوار ۵۰ سانتی‌متر
فاصله لوله آب سرد و گرم	15 سانتی‌متر

چرا ارتفاع نصب شیرآلات بهداشتی اهمیت دارد؟

رعایت استانداردهای ارتفاع نصب شیرآلات بهداشتی، فقط به زیبایی ظاهری محدود نمی‌شود و روی راحتی استفاده، عملکرد تجهیزات و حتی عمر اتصالات تاثیر مستقیم دارد. اجرای غیراستاندارد شیرآلات می‌تواند بعداً باعث دردسرهای زیادی در استفاده روزمره یا تعمیرات شود. مهم‌ترین دلایل اهمیت ارتفاع نصب شیرآلات بهداشتی:

• جلوگیری از پاشش آب به اطراف روشویی، حمام یا سینک
• دسترسی راحت‌تر هنگام استفاده روزمره
• جلوگیری از فشار به شلنگ‌ها و اتصالات
• هماهنگی بهتر با روشویی، وان، کابینت و توالت فرنگی
• زیبایی بیشتر و تراز بودن تجهیزات
• جلوگیری از نیاز به تخریب و اصلاح لوله‌کشی بعد از کاشی‌کاری
• افزایش راحتی استفاده برای کودکان، سالمندان و افراد قدبلند
• اجرای دقیق‌تر شیرآلات توکار و روکار
• جلوگیری از محدود شدن فضای حرکت در سرویس بهداشتی
• افزایش عمر شیرآلات و کاهش استهلاک اتصالات

در بیشتر پروژه‌ها، اشتباه در تعیین ارتفاع نصب شیرآلات بهداشتی زمانی مشخص می‌شود که کاشی‌کاری و نصب تجهیزات تمام شده است؛ به همین دلیل، بررسی ارتفاع استاندارد شیرآلات باید قبل از اجرای نهایی کف و دیوار انجام شود.

ارتفاع استاندارد نصب شیرآلات بهداشتی

ارتفاع نصب شیرآلات بهداشتیی در بخش‌های مختلف ساختمان، بسته به نوع تجهیزات و محل استفاده متفاوت است و برای هرکدام استاندارد مشخصی در نظر گرفته می‌شود. رعایت این ارتفاع‌ها باعث می‌شود شیرآلات عملکرد بهتری داشته باشند، استفاده از آن‌ها راحت‌تر باشد و هماهنگی بهتری با روشویی، توالت، حمام یا سینک ظرفشویی ایجاد شود. در ادامه، ارتفاع استاندارد نصب انواع شیرآلات و نکات مهم مربوط به هرکدام را بررسی می‌کنیم.

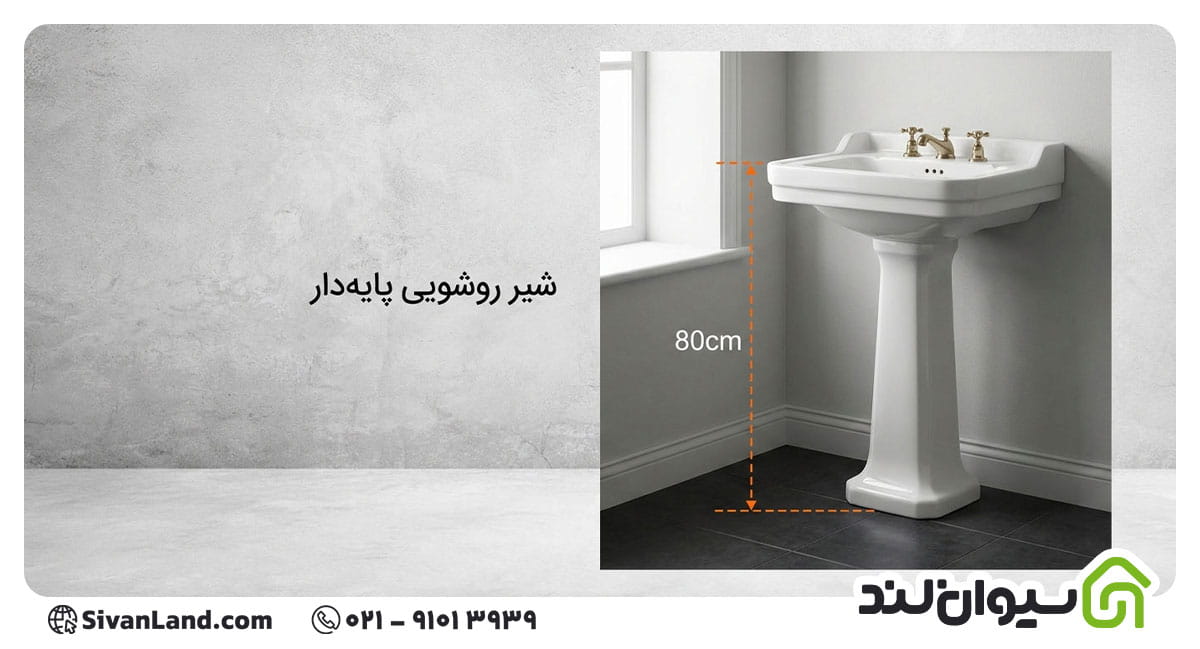

1. شیر روشویی پایه‌دار

در روشویی‌های پایه‌دار، ارتفاع استاندارد نصب معمولاً حدود 80 سانتی‌متر از کف تمام‌ شده در نظر گرفته می‌شود. این ارتفاع به‌ گونه‌ای انتخاب شده که کاربر هنگام شست‌وشوی دست یا صورت، نیاز به خم شدن بیش از حد نداشته باشد و استفاده روزمره راحت‌تر انجام شود. در این مدل، چون پایه روشویی بخشی از لوله‌کشی و اتصالات را پوشش می‌دهد، هماهنگی دقیق محل خروجی فاضلاب و شیرهای پیسوار اهمیت زیادی دارد تا پس از نصب، اتصالات از اطراف پایه دیده نشوند.

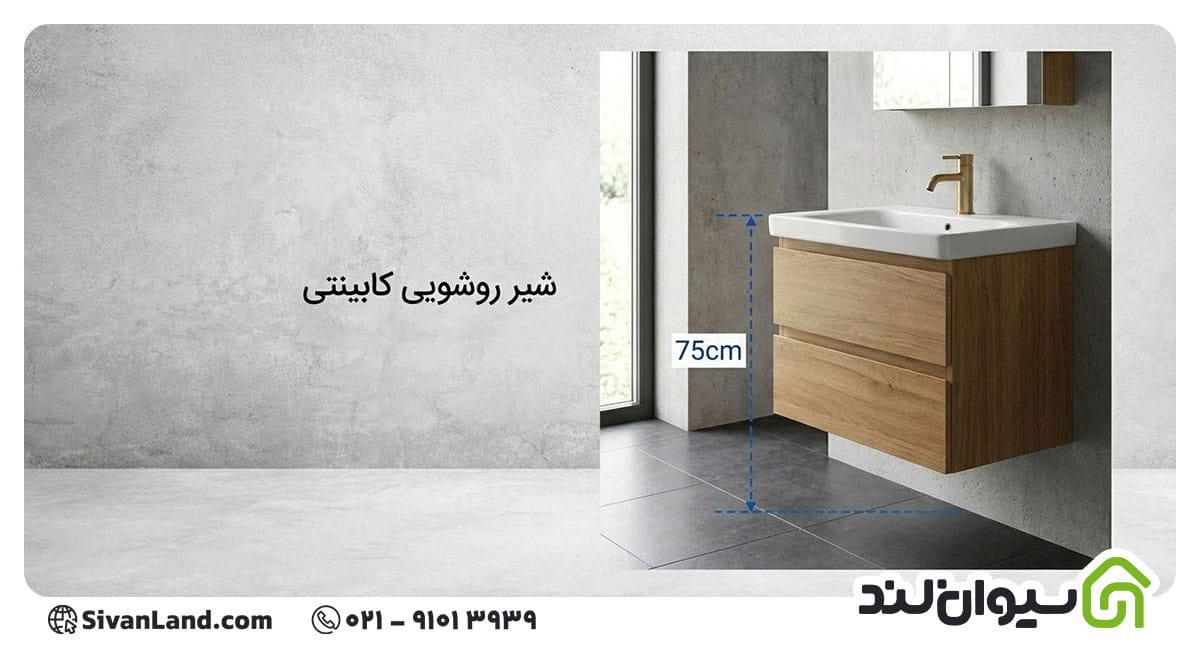

2. شیر روشویی کابینتی

ارتفاع استاندارد روشویی کابینتی معمولاً حدود 75 سانتی‌متر از کف است. این مدل‌ها به دلیل وجود کابینت و فضای ذخیره‌سازی، انعطاف بیشتری در طراحی دارند؛ اما قبل از اجرای لوله‌کشی باید ابعاد دقیق کابینت و محل کشوها مشخص باشد. اگر خروجی فاضلاب یا شیرهای پیسوار در محل اشتباه اجرا شوند، ممکن است فضای داخلی کابینت را اشغال کنند یا مانع بسته شدن کشوها شوند. در روشویی‌های روکابینتی نیز معمولاً از شیر پایه‌بلند استفاده می‌شود تا فاصله خروجی آب تا لبه کاسه استاندارد باقی بماند.

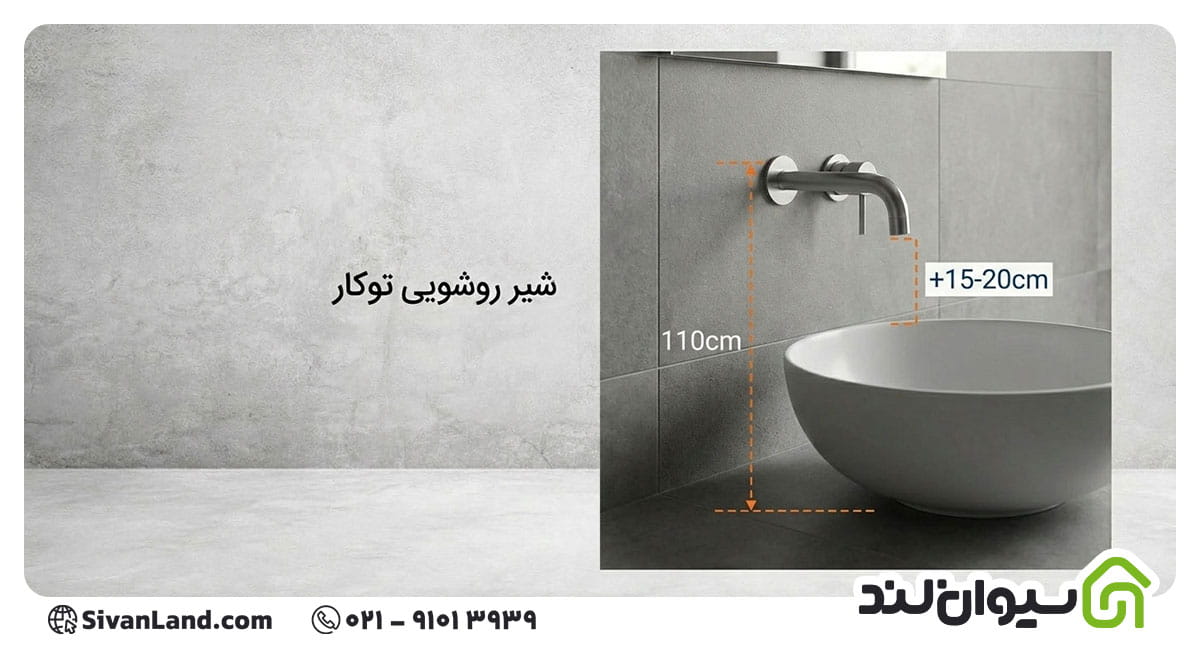

3. شیر روشویی توکار

در شیرآلات توکار، بخش اصلی اتصالات داخل دیوار قرار می‌گیرد و فقط آبریز و اهرم روی سطح دیوار دیده می‌شود؛ به همین دلیل دقت در تعیین ارتفاع نصب اهمیت بیشتری دارد. ارتفاع استاندارد نصب شیر روشویی توکار معمولاً بین 100 تا 110 سانتی‌متر از کف تمام‌ شده است. بهتر است خروجی آبریز حدود 15 تا 20 سانتی‌متر بالاتر از لبه روشویی قرار بگیرد تا هنگام استفاده، آب مستقیم به لبه کاسه برخورد نکند و پاشش آب به حداقل برسد. در این مدل، عمق نصب مغزی داخل دیوار هم باید دقیق اجرا شود؛ چون بعد از کاشی‌کاری اصلاح آن دشوار خواهد بود. استفاده از پرلاتور مناسب در کنار رعایت ارتفاع استاندارد شیر، تاثیر زیادی در کاهش پاشش آب دارد. پس بد نیست اطلاعاتی درمورد اینکه پرلاتور شیرآلات چیست داشته باشید.

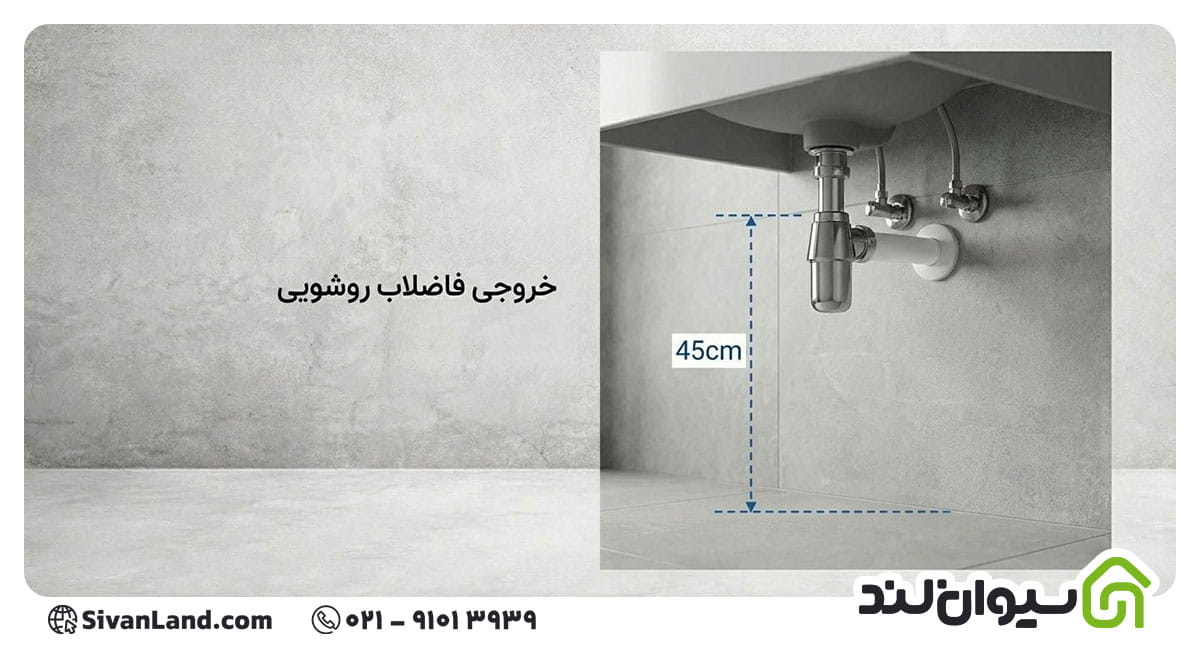

4. خروجی فاضلاب روشویی

خروجی فاضلاب روشویی معمولاً در ارتفاع 40 تا 45 سانتی‌متری از کف اجرا می‌شود. این ارتفاع باعث می‌شود سیفون روشویی بدون فشار یا شکستگی به خروجی فاضلاب متصل شود و تخلیه آب به‌ درستی انجام گیرد. اگر خروجی فاضلاب بیش از حد پایین یا بالا اجرا شود، ممکن است نصب سیفون با مشکل مواجه شود یا فضای داخلی کابینت اشغال شود. در روشویی‌های کابینتی، محل دقیق خروجی اهمیت بیشتری پیدا می‌کند؛ چون اجرای اشتباه می‌تواند باعث تداخل با طبقات یا کشوها شود.

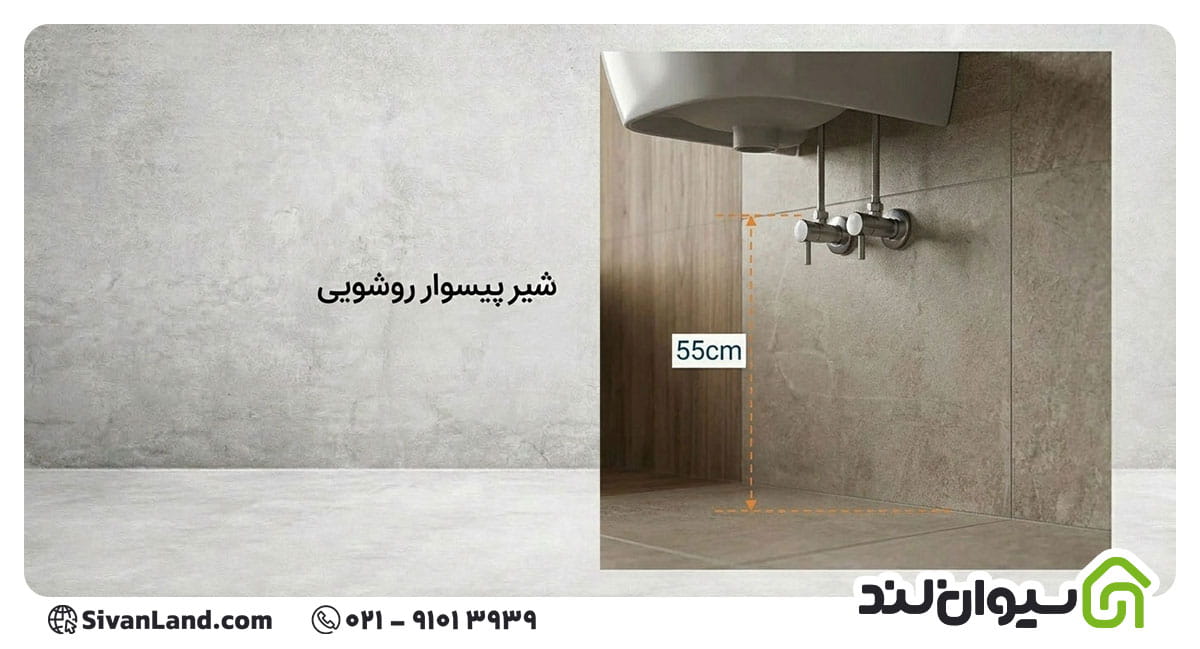

5. شیر پیسوار روشویی

شیرهای پیسوار روشویی معمولاً در ارتفاع 50 تا 55 سانتی‌متری از کف نصب می‌شوند. این ارتفاع به‌ گونه‌ای در نظر گرفته می‌شود که شلنگ‌های رابط به‌راحتی به شیر اصلی متصل شوند و در عین حال فضای کافی برای نصب سیفون و اتصالات وجود داشته باشد. در روشویی‌های کابینتی بهتر است محل نصب پیسوارها طوری انتخاب شود که پس از نصب کابینت همچنان دسترسی مناسبی برای تعمیر یا قطع آب وجود داشته باشد.

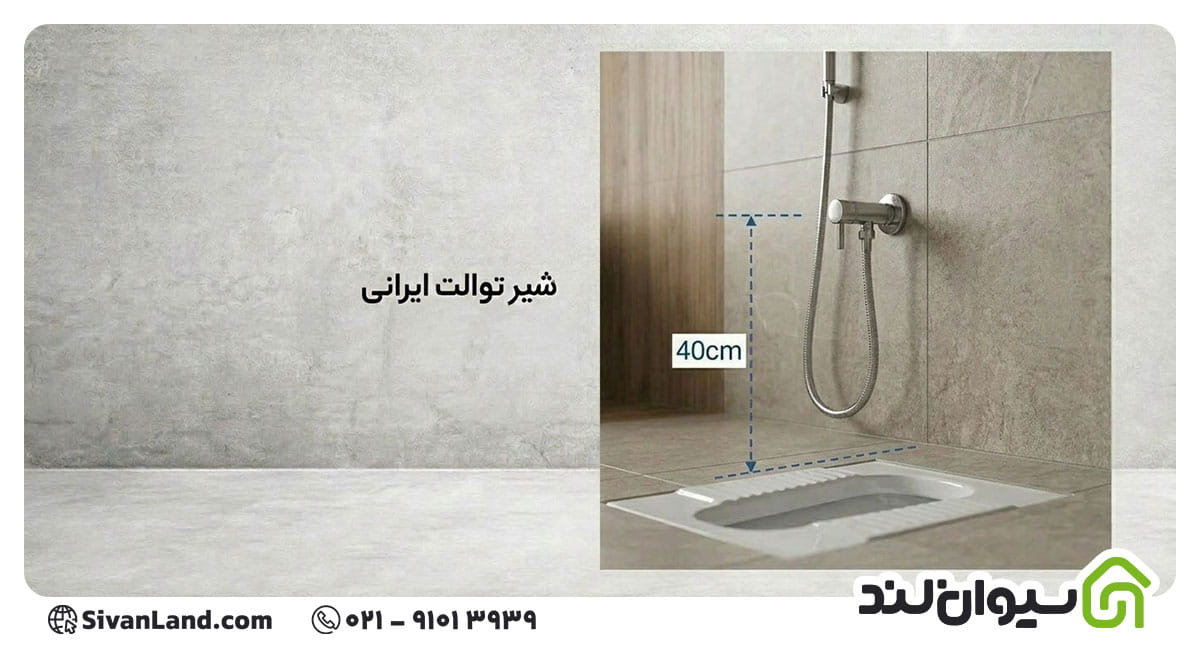

6. شیر توالت ایرانی

ارتفاع نصب شیرآلات بهداشتی توالت ایرانی معمولاً بین 40 تا 45 سانتی‌متر از کف تمام‌ شده است. این ارتفاع باعث می‌شود شیر و شلنگ توالت در دسترس کاربر باشند و شلنگ روی زمین کشیده نشود. اگر شیر بیش از حد پایین نصب شود، احتمال برخورد شلنگ با کف سرویس و آلودگی آن افزایش پیدا می‌کند و اگر بیش از حد بالا باشد، استفاده روزمره راحت نخواهد بود. در سرویس‌های کوچک، محل قرارگیری شیر نسبت به دیوار جانبی هم اهمیت زیادی دارد تا فضای حرکت محدود نشود.

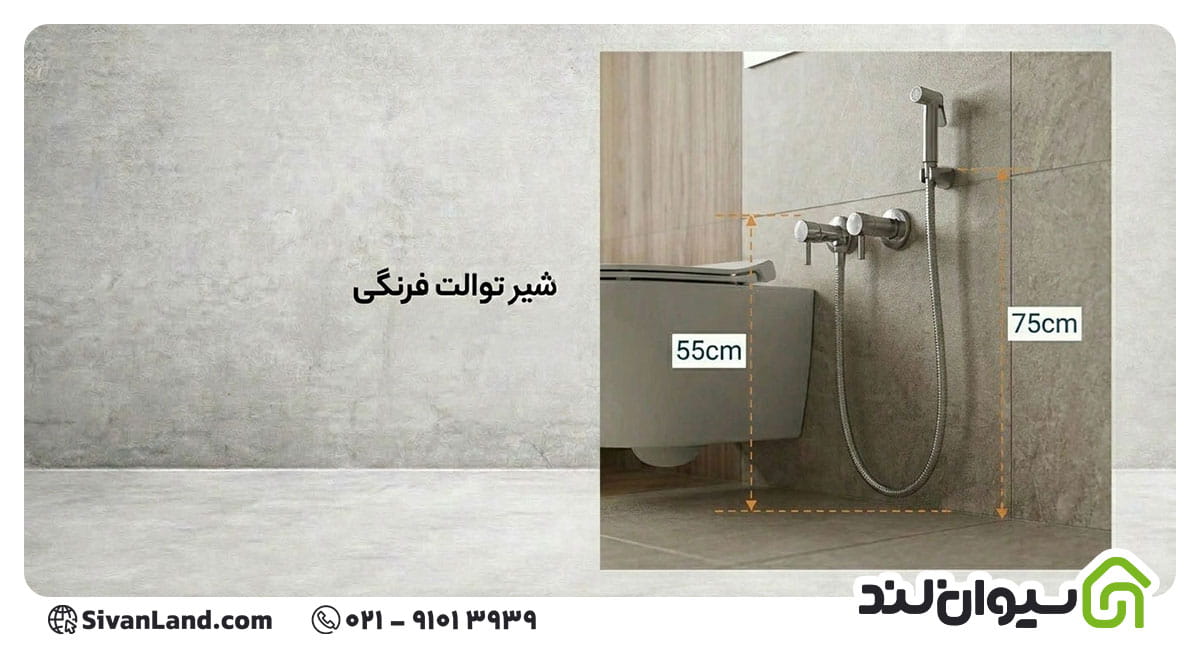

7. شیر توالت فرنگی

در توالت فرنگی، ارتفاع نصب شیرآلات بهداشتی معمولاً بین 50 تا 55 سانتی‌متر از کف در نظر گرفته می‌شود؛ چون سطح نشیمن توالت بالاتر از توالت ایرانی است و کاربر باید دسترسی راحت‌تری به شیر و شلنگ داشته باشد. محل آویز شلنگ هم معمولاً حدود 20 سانتی‌متر بالاتر از شیر نصب می‌شود تا شلنگ روی زمین قرار نگیرد. در مدل‌های وال‌هنگ یا توالت‌های فرنگی بزرگ، ممکن است محل دقیق نصب با توجه به ابعاد توالت کمی تغییر کند.

8. فاصله شیر از توالت فرنگی

فاصله استاندارد شیر از توالت فرنگی معمولاً بین 50 تا 60 سانتی‌متر در نظر گرفته می‌شود. این فاصله باید به‌ گونه‌ای باشد که کاربر بدون کشیدگی شلنگ یا محدود شدن حرکت، بتواند به‌ راحتی از شلنگ توالت استفاده کند. اگر شیر بیش از حد به توالت نزدیک باشد، فضای دست محدود می‌شود و در صورت فاصله زیاد، شلنگ تحت فشار قرار می‌گیرد و عمر آن کاهش پیدا می‌کند.

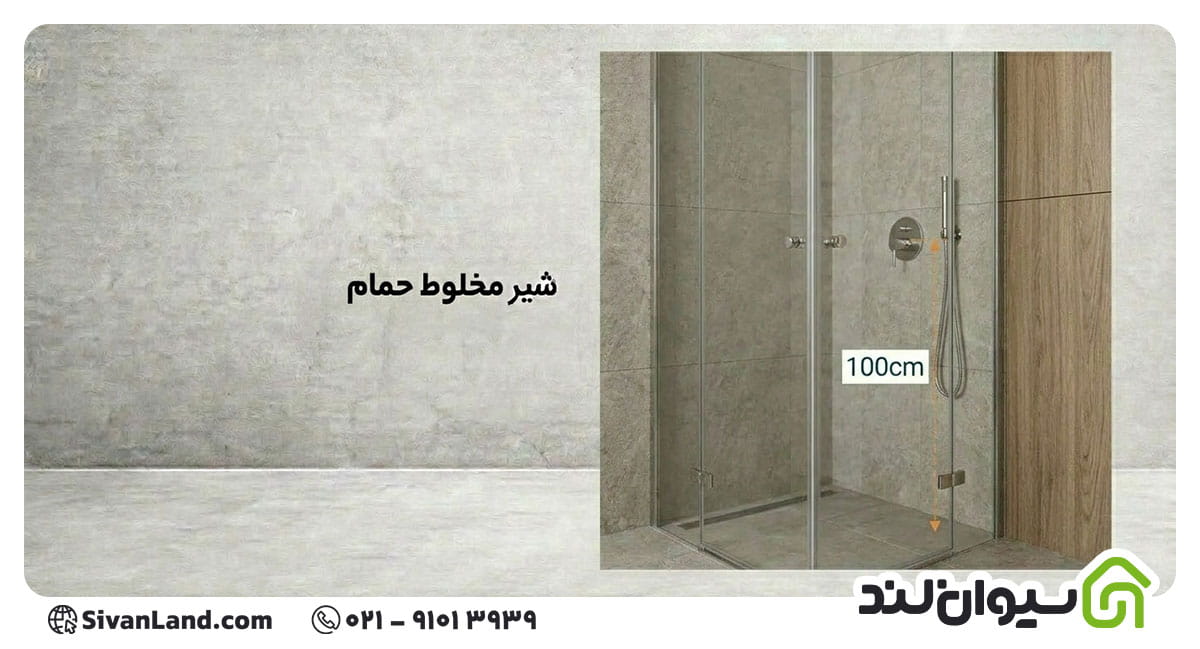

9. شیر حمام

ارتفاع نصب شیرآلات بهداشتی حمام معمولاً بین 85 تا 110 سانتی‌متر از کف حمام است. این بازه با توجه به نوع حمام، قد کاربران و وجود وان یا کابین دوش تعیین می‌شود. در حمام‌های بدون وان، معمولاً شیر در ارتفاع حدود 90 تا 100 سانتی‌متر نصب می‌شود تا هنگام استحمام دسترسی راحتی ایجاد شود. اگر حمام دارای وان باشد، ممکن است ارتفاع نصب با توجه به لبه وان تغییر کند.

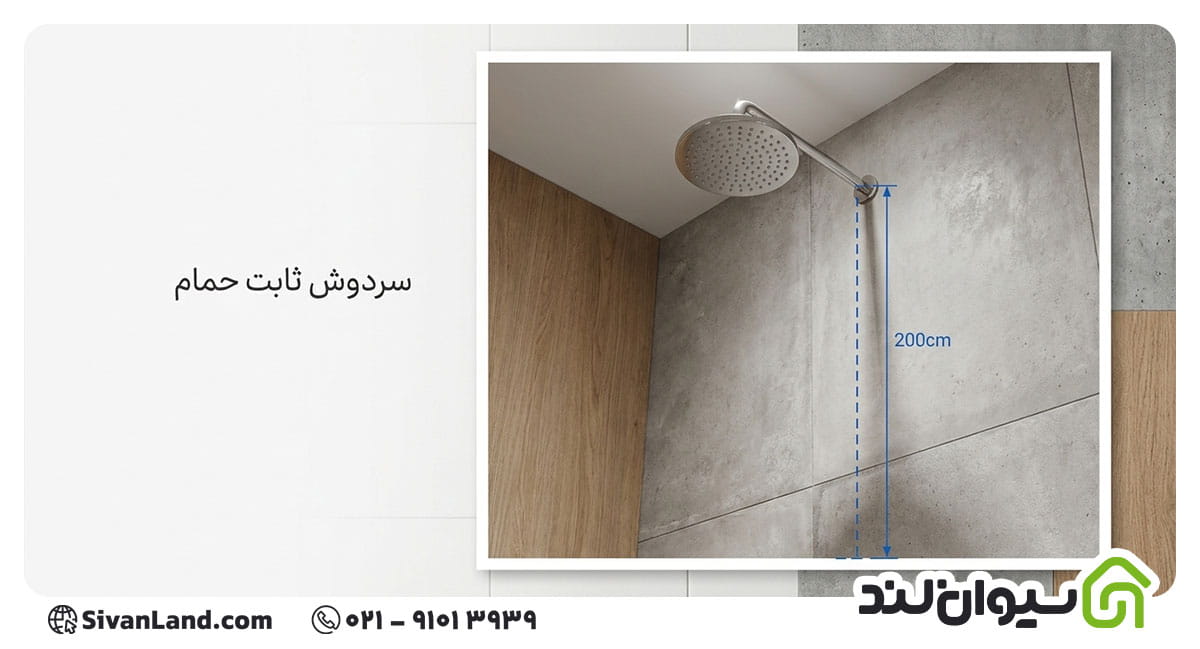

10. سردوش ثابت حمام

سردوش ثابت حمام معمولاً در ارتفاع 180 تا 210 سانتی‌متری از کف نصب می‌شود. هدف از این ارتفاع، ایجاد فضای کافی برای قرار گرفتن افراد زیر دوش بدون برخورد مستقیم آب به سر یا صورت است. در خانه‌هایی با سقف کوتاه یا میانگین قد پایین‌تر، ممکن است سردوش کمی پایین‌تر نصب شود؛ اما در هر صورت باید فاصله مناسبی بین شیر حمام و سردوش حفظ شود تا پاشش آب حالت طبیعی داشته باشد. پیش از تعیین ارتفاع بهتر است بدانید که برای دکوراسیون ساختمان شما دوش توکار بهتره یا روکار؟

11. پایه دوش تلفنی

پایه نگهدارنده دوش تلفنی معمولاً در ارتفاع 160 تا 180 سانتی‌متری از کف نصب می‌شود. این ارتفاع باید طوری انتخاب شود که هم در حالت ایستاده و هم هنگام شست‌وشوی بخش‌های مختلف بدن، استفاده از دوش راحت باشد. در حمام‌های خانوادگی بهتر است ارتفاع نصب شیرآلات بهداشتی در محدوده‌ای قرار بگیرد که برای افراد با قد متفاوت قابل استفاده باشد.

12. شیر وان حمام بدون دوش

در وان‌هایی که فاقد دوش هستند، ارتفاع نصب شیرآلات بهداشتی معمولا در 60 تا 70 سانتی‌متری از کف می‌باشد تا هنگام استفاده در حالت نشسته، دسترسی به شیر راحت باشد. در این حالت، ارتفاع نصب شیرآلات بهداشتی بر اساس لبه وان تنظیم می‌شود و هدف اصلی، کنترل راحت جریان آب هنگام پر کردن وان است.

13. شیر وان حمام همراه دوش

اگر وان به دوش مجهز باشد، ارتفاع نصب شیرآلات بهداشتی معمولاً حدود 90 سانتی‌متر از کف در نظر گرفته می‌شود تا هم در حالت استفاده از وان و هم هنگام دوش گرفتن دسترسی مناسبی وجود داشته باشد. در این مدل، فاصله بین شیر و سردوش اهمیت زیادی دارد و باید متناسب با ارتفاع علم دوش تنظیم شود.

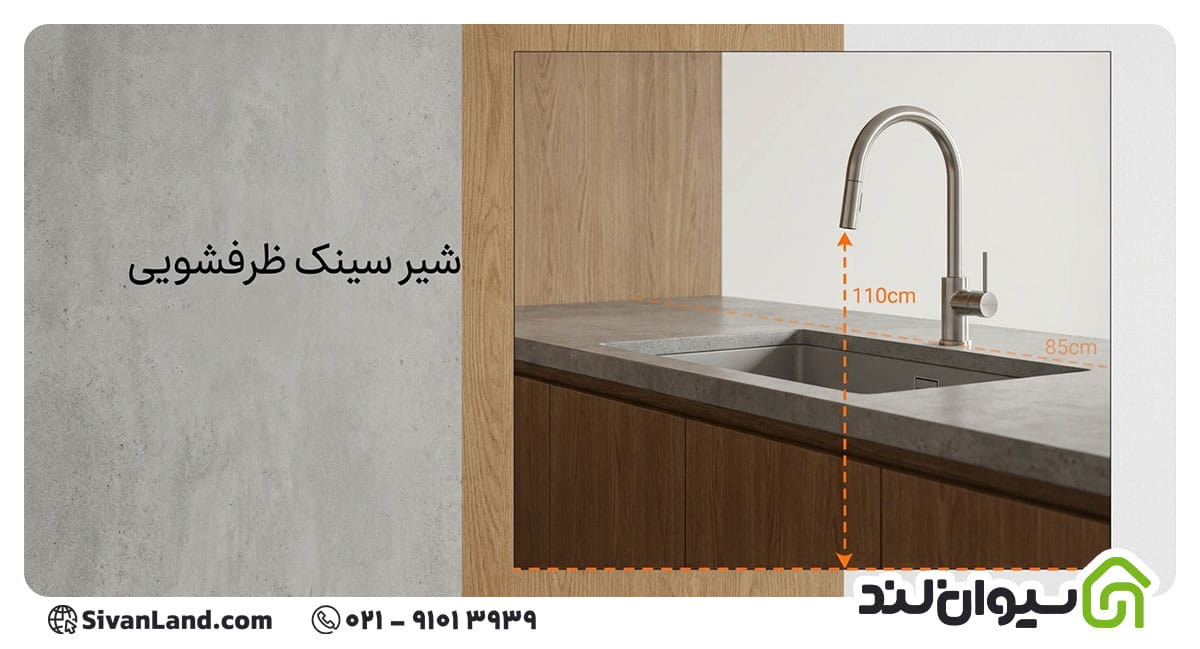

14. شیر ظرفشویی

ارتفاع نصب شیر ظرفشویی ارتباط مستقیمی با ارتفاع سینک دارد. معمولاً صفحه سینک ظرفشویی در ارتفاع حدود 85 سانتی‌متری از کف اجرا می‌شود و شیرهای پیسوار در ارتفاع حدود 50 سانتی‌متری قرار می‌گیرند. اگر ارتفاع سینک بیش از حد کم یا زیاد باشد، استفاده طولانی‌مدت از ظرفشویی باعث خستگی دست و کمر خواهد شد. در مدل‌های جدید، مخصوصاً شیرهای شاوری و شلنگ‌دار، باید فضای کافی برای حرکت علم شیر و استفاده راحت از شلنگ نیز در نظر گرفته شود. اگر نمیدانید شیر شاوری چیست پیشنهاد می‌کنیم حتما درمورد آن جستجو کرده و بیشتر بدانید.

15. فاصله لوله آب سرد و گرم

فاصله استاندارد بین لوله آب سرد و گرم معمولاً 15 سانتی‌متر است. رعایت این فاصله باعث می‌شود شیرآلات به‌ درستی روی خروجی‌ها نصب شوند و تحت فشار یا زاویه نامناسب قرار نگیرند. در اغلب شیرآلات، آب گرم در سمت چپ و آب سرد در سمت راست قرار می‌گیرد و رعایت همین استاندارد در زمان لوله‌کشی از بروز خطا هنگام نصب جلوگیری می‌کند. همچنین تراز بودن دو خروجی اهمیت زیادی دارد؛ چون حتی اختلاف چند میلی‌متری می‌تواند باعث کج نصب شدن شیرآلات شود.

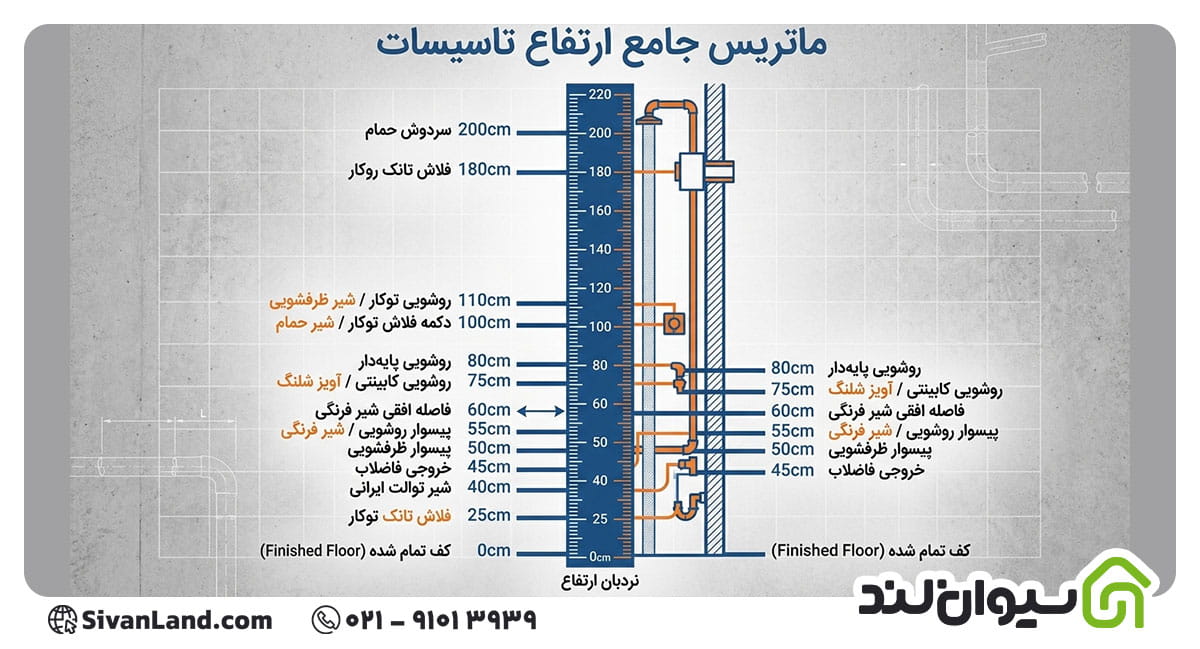

استاندارد نصب طبق مبحث ۱۶ مقررات ملی ساختمان

در اجرای تاسیسات بهداشتی ساختمان، فقط تجربه نصاب یا سلیقه اجرایی ملاک نیست و بخش زیادی از استانداردهای نصب بر اساس مبحث ۱۶ مقررات ملی ساختمان تعیین می‌شود. این مبحث، ضوابط مربوط به لوله‌کشی آب، فاضلاب و ارتفاع نصب شیرآلات بهداشتی را مشخص می‌کند تا علاوه بر راحتی استفاده، ایمنی و عملکرد صحیح سیستم نیز حفظ شود. در مبحث ۱۶، روی اجرای صحیح شیب لوله‌ها، محل مناسب خروجی‌ها، جلوگیری از برگشت آب، دسترسی به اتصالات و رعایت فاصله استاندارد تجهیزات تاکید شده است. به همین دلیل، ارتفاع نصب شیرآلات بهداشتی باید قبل از اجرای نهایی کف‌سازی، کاشی‌کاری و نصب تجهیزات به‌  صورت دقیق مشخص شود. مهم‌ترین نکاتی که در اجرای شیرآلات باید طبق استاندارد رعایت شوند:

• اندازه‌گیری ارتفاع نصب شیرآلات بهداشتی از کف تمام‌ شده انجام شود، نه از کف خام
• فاصله لوله آب سرد و گرم به‌ صورت استاندارد 15 سانتی‌متر باشد
• خروجی‌های آب کاملاً تراز اجرا شوند تا شیرآلات کج نصب نشوند
• آب گرم در سمت چپ و آب سرد در سمت راست قرار بگیرد
• محل شیرآلات به‌ گونه‌ای انتخاب شود که دسترسی به آن راحت باشد
• اتصالات و شیرهای پیسوار بعد از نصب کابینت یا تجهیزات قابل دسترس باقی بمانند
• ارتفاع نصب شیرآلات بهداشتی متناسب با نوع روشویی، توالت یا وان انتخاب شود
• قبل از اجرای لوله‌کشی، ضخامت کف‌سازی و دیوارپوش‌ها محاسبه شود

در بسیاری از پروژه‌ها، بی‌توجهی به همین جزئیات باعث می‌شود بعد از نصب کاشی یا تجهیزات، شیرآلات در ارتفاع نامناسب قرار بگیرند یا نیاز به تخریب و اصلاح لوله‌کشی ایجاد شود. به همین دلیل، رعایت استانداردهای اجرایی ارتفاع نصب شیرآلات بهداشتی از ابتدای کار اهمیت زیادی دارد.

اشتباهات رایج در تعیین ارتفاع نصب شیرآلات بهداشتی

بسیاری از ایرادهایی که بعد از نصب شیرآلات دیده می‌شود، به خطاهای مرحله لوله‌کشی و تعیین ارتفاع نصب شیرآلات بهداشتی مربوط هستند. این اشتباهات ممکن است در ابتدا کوچک به نظر برسند، اما بعد از نصب کاشی، کابینت یا تجهیزات بهداشتی، اصلاح آن‌ها هزینه و دردسر زیادی ایجاد می‌کند. در جدول زیر، رایج‌ترین اشتباهات اجرایی و راهکار جلوگیری از آن‌ها را مشاهده می‌کنید.

اشتباهات رایج	نکات
اندازه‌گیری ارتفاع از کف خام	تمام اندازه‌گیری‌ها باید بعد از محاسبه ضخامت کف‌سازی، سرامیک و چسب انجام شود و ملاک، کف تمام‌ شده باشد.
غیرتراز بودن خروجی آب سرد و گرم	قبل از کاشی‌کاری، تراز بودن دقیق خروجی‌ها با تراز لیزری یا شابلون نصب کنترل شود.
رعایت نکردن فاصله استاندارد بین لوله‌ها	فاصله 15 سانتی‌متری بین آب سرد و گرم باید دقیق اجرا شود تا نصب شیرآلات بدون فشار و لنگی انجام شود.
نصب پایین شیر توالت ایرانی	ارتفاع شیر توالت باید به‌گونه‌ای باشد که شلنگ با کف سرویس برخورد نداشته باشد و دسترسی راحت حفظ شود.
تعیین اشتباه ارتفاع شیر روشویی روکابینتی	قبل از لوله‌کشی، نوع کاسه روشویی و مدل شیر مشخص شود تا ارتفاع آبریز متناسب با لبه کاسه انتخاب شود.
اجرای اشتباه خروجی فاضلاب روشویی	محل خروجی فاضلاب باید با ابعاد کابینت، سیفون و کشوها هماهنگ شود تا بعداً تداخلی ایجاد نشود.
نصب سردوش در ارتفاع نامناسب	ارتفاع سردوش بهتر است متناسب با میانگین قد کاربران و ارتفاع سقف انتخاب شود.
بی‌توجهی به محل کابینت دیواری آشپزخانه	قبل از نصب شیر ظرفشویی، فاصله آن با کابینت دیواری و فضای حرکت علم شیر بررسی شود.
اجرای لوله‌کشی قبل از انتخاب شیرآلات	مدل نهایی شیرآلات و تجهیزات بهداشتی بهتر است قبل از اجرای تاسیسات مشخص شود.
اشتباه در عمق نصب شیرآلات توکار	عمق نصب مغزی توکار باید دقیقاً مطابق الگوی نصب کارخانه و ضخامت نهایی دیوار اجرا شود.

سخن پایانی

در تعیین ارتفاع نصب شیرآلات بهداشتیی، رعایت استانداردهای اجرایی نقش مهمی در راحتی استفاده، عملکرد صحیح تجهیزات و زیبایی نهایی فضا دارد. ارتفاع نصب شیر روشویی، توالت، حمام، ظرفشویی و سایر اتصالات باید متناسب با نوع کاربری و بر اساس اصول لوله‌کشی ساختمان انتخاب شود تا از مشکلاتی مانند پاشش آب، محدود شدن دسترسی یا نیاز به اصلاح تاسیسات در آینده جلوگیری شود. اگر ارتفاع نصب شیرآلات بهداشتی از ابتدا به‌درستی و مطابق استاندارد اجرا شود، هم استفاده روزمره راحت‌تر خواهد بود و هم دوام و عملکرد تجهیزات در بلندمدت بهتر حفظ می‌شود.
