اگر تا به حال سر یک پروژه ساختمانی ایستاده باشید و دیده باشید که کارگران چند تکه میلگرد کوتاه را دور ستون میبندند و آن را تنظیم میکنند، با مفهوم میلگرد رامکا چیست و چه نقشی در ساختمان سازی دارد آشنا شدهاید؛ همان قطعه سادهای که بدون آن، هیچ ستونی کاملاً در یک راستا نمیایستد. سیوان لند در ادامه همه چیز را درباره این مقطع پرکاربرد برایتان توضیح خواهد داد.
میلگرد رامکا چیست؟
میلگرد رامکا که در کارگاههای ساختمانی با نام پاشنه بتن هم شناخته میشود، قطعهای از میلگرد است که به اندازه عرض ستون یا ضخامت دیوار بریده میشود و به صورت افقی در چهار طرف آرماتوربندی ستون نصب میگردد. جنس آن معمولاً میلگرد آجدار A2 یا A3 با قطر ۱۰ یا ۱۲ میلیمتر است.
نقش اصلی رامکا دو چیز است: نخست اینکه فاصله مشخصی بین آرماتورهای عمودی ستون و جداره داخلی قالب ایجاد میکند تا بتن بتواند به درستی دور میلگردها را بپوشاند و پوشش محافظ (کاور بتن) تأمین شود. دوم و مهمتر، رامکا ابزار اصلی همراستا کردن ستونها در طبقات مختلف است؛ با تکیه به ریسمانکشی از روی رامکاها، ستونهای هر طبقه دقیقاً روی ستونهای طبقه زیرین قرار میگیرند.
یک نکته که گاهی باعث سردرگمی میشود: رامکا با اسپیسر (فاصلهانداز) فرق دارد. اسپیسر صرفاً یک تکیهگاه ساده برای حفظ کاور بتن است و هیچ نقشی در همراستایی و تنظیم موقعیت ستون ندارد، در حالی که رامکا علاوه بر تأمین کاور، مرجع اصلی برای راستای کل سازه در آن طبقه است.

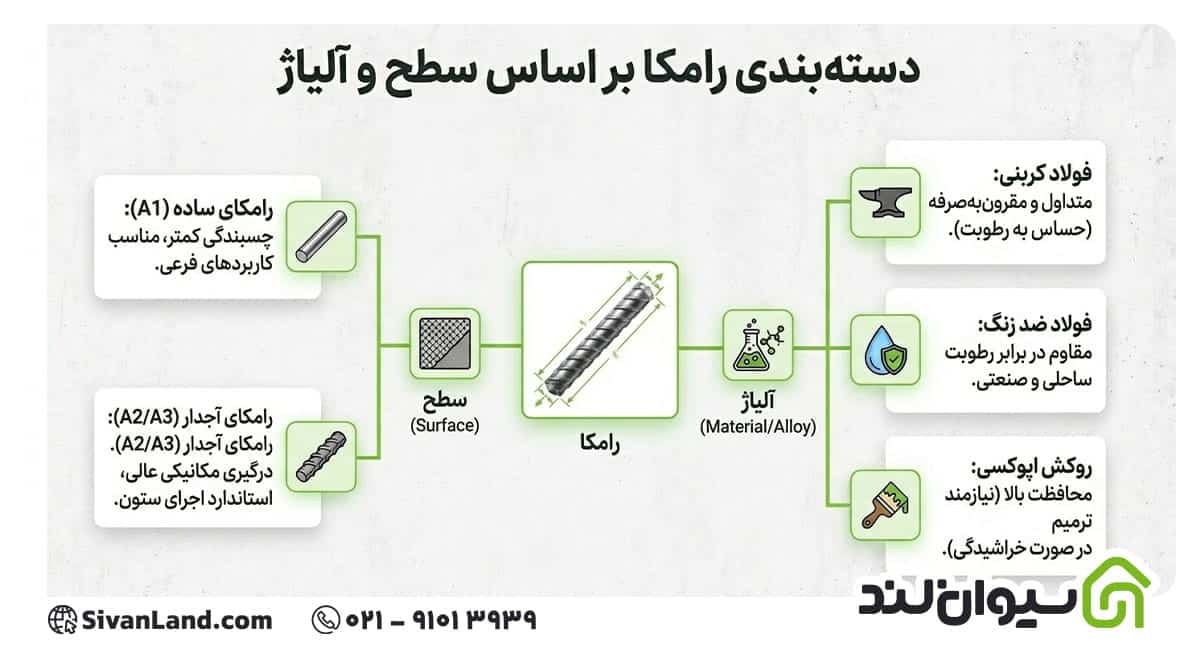

با انواع میلگرد رامکا آشنا شوید!
رامکا را میتوان از دو زاویه دستهبندی کرد: شکل سطح میلگرد و جنس آن. این دو دستهبندی مستقل هستند و گاهی با هم اشتباه گرفته میشوند.
رامکای ساده و آجدار
تفاوت این دو در سطح میلگرد است. رامکای ساده (A1) سطحی صاف دارد و چسبندگی کمتری با بتن ایجاد میکند. به همین دلیل در آرماتوربندی ستونهای اصلی توصیه نمیشود و بیشتر در کاربردهای فرعی یا موقت دیده میشود.
رامکای آجدار (A2 یا A3) به دلیل برجستگیهای سطحی، درگیری مکانیکی بهتری با بتن دارد و انتخاب استاندارد برای اجرای رامکا در ستونها و دیوارهاست. اگر مقاله راهنمای خرید میلگرد را در سایت ما خوانده باشید، میدانید که تفاوت گریدهای مختلف مستقیماً روی عملکرد نهایی سازه تأثیر میگذارد.
رامکای فولاد کربنی
متداولترین نوع رامکا در کارگاههای ایران است. از میلگرد فولاد کربنی معمولی ساخته میشود، مقرون به صرفه است و در شرایط محیطی معمول عملکرد قابل قبولی دارد. اما در محیطهای مرطوب یا در تماس با آب، بدون پوشش محافظ دچار خوردگی میشود و استفاده از آن در چنین شرایطی توصیه نمیشود.
رامکای ضد زنگ
از فولاد زنگنزن (Stainless Steel) ساخته میشود و مقاومت بالایی در برابر خوردگی دارد. گزینه مناسب برای پروژههایی است که در مناطق ساحلی، مرطوب یا صنعتی اجرا میشوند؛ جایی که رطوبت و نمک هوا میتوانند فولاد کربنی معمولی را در بلندمدت تخریب کنند. هزینه بیشتری نسبت به نوع کربنی دارد اما در پروژههای بلندمدت، هزینه تعمیر و نگهداری را کاهش میدهد.
رامکای روکش اپوکسی
میلگرد فولاد کربنی معمولی است که سطح آن با پوشش اپوکسی پوشانده شده. این پوشش یک لایه محافظ در برابر رطوبت و مواد خورنده ایجاد میکند. نکته مهم در اجرا این است که اگر این پوشش در حین برش یا خم کردن آسیب ببیند، نقطه آسیب دیده باید فوری با ماده اپوکسی ترمیم شود؛ وگرنه همان نقطه کوچک میتواند کانون خوردگی شود.
رامکای بتنی
به جای میلگرد فولادی، از بتن پیشساخته یا پلاستیک فشرده تولید میشود. عملکرد اصلی آن تأمین کاور بتن است، نه همراستایی ستون. در محیطهای مرطوب که خوردگی فولاد نگران کننده است، گزینه بهتری نسبت به رامکای فولادی کربنی محسوب میشود. با این حال، مقاومت کمتری در برابر ضربه دارد و در صورت اختلاط نادرست بتن یا بتنریزی سریع، احتمال دو تکه شدن آن در پای ستون وجود دارد.
مشخصات فنی میلگرد رامکا
حالا که با مفهوم میلگرد رامکا چیست و انواع آن آشنا شدید، وقت آن است که مشخصات میلگرد رامکا را نیز بدانید.
| مشخصه | توضیحات |
| قطر رایج | ۱۰ و ۱۲ میلیمتر |
| گرید استاندارد | A2 یا A3 (آجدار) |
| طول | برابر با عرض ستون یا ضخامت دیوار |
| شکل قرارگیری | افقی، عمود بر آرماتورهای طولی |
| تعداد در هر ستون | ۴ عدد (یکی در هر ضلع) |
| فاصله از کف ستون | حدود ۱۰ سانتیمتر از پایین |
| فاصله از یکدیگر در ارتفاع | هر ۵۰ سانتیمتر یک ردیف (در دیوارهای برشی بلند) |
| روش اتصال | سیم آرماتوربندی (مفتول) |
| منشأ تهیه | معمولاً از میلگرد پرت کارگاهی برش میخورد |
دو نکته فنی:
- انتخاب قطر: برای ستونهای با ابعاد تا ۴۰×۴۰ سانتیمتر، قطر ۱۰ میلیمتر کافی است. در ستونهای بزرگتر یا دیوارهای برشی ضخیم، قطر ۱۲ میلیمتر توصیه میشود تا رامکا زیر وزن قالب و فشار بتنریزی خم نشود.
- طول دقیق: طول رامکا باید دقیقاً برابر فاصله خالص بین دو وجه قالب باشد، نه کمتر و نه بیشتر. رامکای کوتاهتر از اندازه، کاور بتن را تضمین نمیکند و رامکای بلندتر از اندازه، پس از بتنریزی از سطح ستون بیرون میزند و مشکل خوردگی ایجاد میکند.
کاربرد میلگرد رامکا در ساختمان سازی
رامکا در بخشهای مختلف یک سازه بتنی به کار میرود و هر جا که قالببندی و آرماتوربندی همزمان انجام شود، احتمالاً رامکا هم حضور دارد:
- ستونهای بتنی: اصلیترین محل استفاده از رامکا. هم فاصله آرماتور از قالب را حفظ میکند و هم ستونهای طبقات مختلف را در یک راستا نگه میدارد.
- دیوارهای برشی: در کنار هر بولت و در فواصل مشخص در طول دیوار نصب میشود تا از کشیده شدن سینه دیوار به داخل هنگام سفت کردن مهرهها جلوگیری کند.
- فونداسیون و نوار فونداسیون: برای حفظ موقعیت دقیق آرماتورهای انتظار و تأمین کاور بتن در پای سازه استفاده میشود.
- سقف و چاه آسانسور: در دیوارههای چاه آسانسور که ضخامت کمی دارند و فشار بتنریزی زیاد است، رامکا از جابجایی قالب جلوگیری میکند.
- راهپلهها: در شمعهای بتنی و دیوارههای جانبی راهپله برای حفظ ضخامت یکنواخت پوشش بتن.
برای انتخاب درست میلگرد رامکا، شناخت تفاوت میلگرد ساده و آجدار از نظر گرید و استاندارد ضروری است؛ چون جنس و شکل سطح میلگرد مستقیماً روی چسبندگی با بتن و طول عمر سازه تأثیر میگذارد.
نحوه اجرای میلگرد رامکا به چه شکل است؟
تنها دانستن اینکه میلگرد رامکا چیست کافی نخواهد بود. یک فرد باتجربه میداند که اجرای صحیح این میلگردها نقش مهمی در ساختمانسازی دارد.

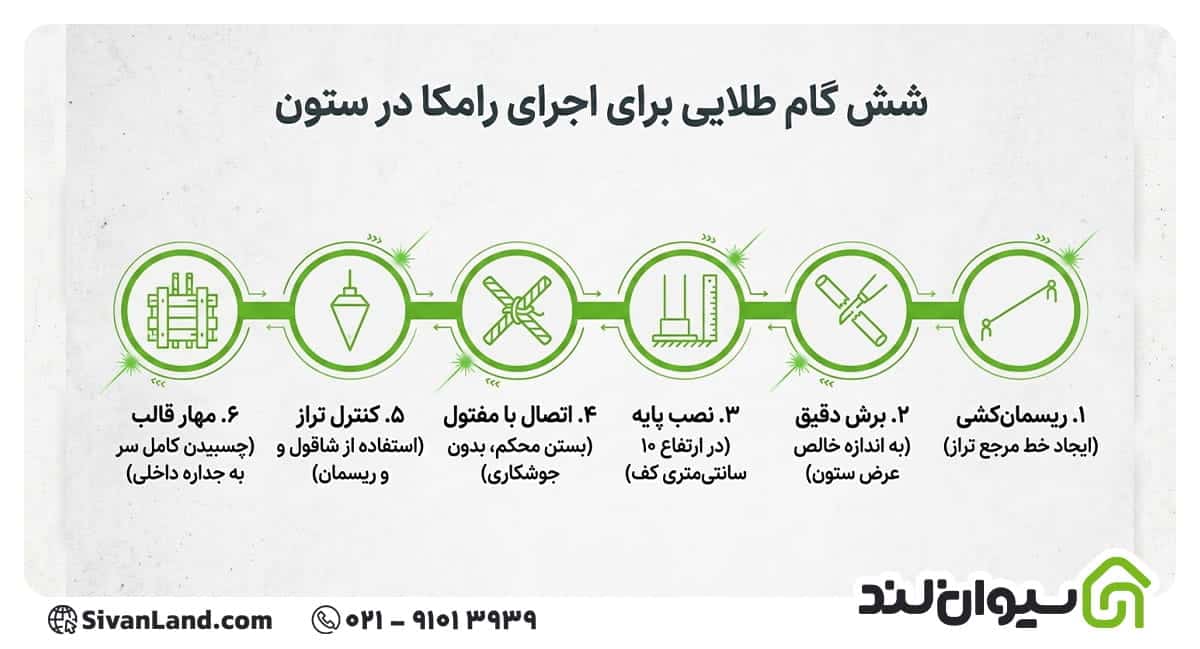

اجرا در ستون
مراحل نصب رامکا در ستون به ترتیب زیر است:
- پس از اتمام آرماتوربندی ستون، ریسمان را از محور ستون اول تا آخر در امتداد ردیف ستونها میکشند تا خط مرجع تراز ایجاد شود.
- چهار میلگرد رامکا به اندازه دقیق عرض ستون برش میخورند.
- اولین ردیف رامکاها در فاصله حدود ۱۰ سانتیمتر از پایین ستون نصب میشود؛ یکی در هر ضلع، عمود بر آرماتورهای طولی.
- هر رامکا با سیم مفتول آرماتوربندی به میلگردهای عمودی بسته میشود، نه جوش.
- موقعیت رامکاها با شاقول و ریسمان کنترل میشود تا ستون کاملاً قائم و همراستا با ستونهای مجاور باشد.
- پس از بستن قالب، رامکاها باید کاملاً به جداره داخلی قالب بچسبند و هیچ فاصلهای بین سر رامکا و قالب نباشد.
اجرا در فونداسیون و نوار فونداسیون
در فونداسیون، رامکا عمدتاً برای دو هدف به کار میرود: تأمین کاور بتن زیر شبکه آرماتور کف و حفظ موقعیت میلگردهای انتظار ستونها.
در نوار فونداسیون، رامکاها به صورت عرضی بین دو شبکه آرماتور بالا و پایین قرار میگیرند و از نزدیک شدن آنها به یکدیگر یا به سطح بتن جلوگیری میکنند. نکته مهم اینجاست که در فونداسیون، به دلیل تماس مستمر با رطوبت زمین، استفاده از رامکای بتنی یا رامکای با روکش اپوکسی به جای رامکای فولاد کربنی ساده توصیه میشود.
اجرا در دیوارهای برشی
اجرای رامکا در دیوار برشی با ستون تفاوتهای مهمی دارد:
- رامکا باید در کنار هر بولت (پیچ قالب) نصب شود تا هنگام سفت کردن مهره، سینه دیوار به داخل کشیده نشود و ضخامت دیوار ثابت بماند.
- در دیوارهای برشی با طول بیش از یک متر، نصب رامکا در فواصل حداکثر ۵۰ سانتیمتر در امتداد ارتفاع دیوار الزامی است.
- رامکاها باید در هر دو جهت افقی و عمودی تنظیم شوند تا صفحه دیوار کاملاً مسطح بماند و انحرافی در راستای قائم ایجاد نشود.
اجرا در سقف و چاه آسانسور
این کاربرد را اغلب رقبا نادیده میگیرند، اما در عمل یکی از حساسترین موارد اجرایی است.
دیواره چاه آسانسور معمولاً ضخامت کمی (حدود ۲۰ تا ۲۵ سانتیمتر) دارد و از همه طرف بسته است، به همین دلیل فشار بتنریزی روی قالبهای آن بسیار زیاد است. در این شرایط:
- رامکاها در فواصل نزدیکتر (حدود ۳۰ تا ۴۰ سانتیمتر) نصب میشوند تا قالبها زیر فشار بتن باز نشوند.
- به دلیل دسترسی محدود به داخل چاه، رامکاها باید پیش از بستن قالب داخلی کاملاً نصب و کنترل شوند.
- در سقفهای تیرچه بلوک، رامکا برای حفظ کاور بتن روی تیرچهها و جلوگیری از نشست آرماتور به کار میرود.
چرا جوشکاری رامکا ممنوع است؟
این یکی از سوالات رایج در کارگاههاست و پاسخ آن کاملاً فنی است.
وقتی میلگرد جوش میخورد، حرارت بالای جوشکاری ساختار متالورژیکی فولاد را در ناحیه اطراف جوش تغییر میدهد. این تغییر دو اثر مخرب دارد: اول اینکه سطح مقطع مؤثر میلگرد در نقطه جوش کاهش مییابد و دوم اینکه فولاد در آن ناحیه تردتر و شکنندهتر میشود. در نتیجه رامکایی که جوش خورده، دقیقاً در نقطهای که باید بیشترین مقاومت را داشته باشد، ضعیفترین نقطه سازه میشود.
روش درست اتصال، استفاده از سیم مفتول آرماتوربندی است که هم رامکا را در جای خود نگه میدارد و هم هیچ آسیبی به ساختار فولاد وارد نمیکند.
تفاوت رامکای فولادی و بتنی
به نظر شما تفاوت این دو میلگرد رامکا چیست؟ کدام یک انتخاب مناسبتری است؟
| معیار مقایسه | رامکای فولادی | رامکای بتنی |
| جنس | فولاد (کربنی، ضد زنگ یا اپوکسی) | بتن پیشساخته یا پلاستیک فشرده |
| نقش اصلی | همراستایی ستون + تأمین کاور | فقط تأمین کاور بتن |
| مقاومت در برابر رطوبت | ضعیف (نوع کربنی) تا عالی (ضد زنگ) | خوب، بدون نیاز به پوشش محافظ |
| مقاومت در برابر ضربه | بالا | پایینتر، احتمال شکست در بتنریزی سریع |
| دقت اجرایی | بالا، نیاز به تنظیم با ریسمان و شاقول | متوسط، بیشتر برای کاور استفاده میشود |
| محیط مناسب | شرایط معمول و خشک (نوع کربنی) | محیطهای مرطوب و در تماس با آب |
| هزینه | متغیر بسته به جنس | معمولاً ارزانتر |
| ریسک اجرایی | جوشکاری اشتباه = تضعیف سازه | بتنریزی سریع = احتمال دو تکه شدن |
یک قانون کلی برای انتخاب بین این دو: اگر پروژه در منطقه مرطوب، ساحلی یا زیرزمینی است و تأمین کاور بتن اولویت اصلی است، رامکای بتنی انتخاب بهتری است. اگر دقت همراستایی ستونها اهمیت بیشتری دارد و شرایط محیطی معمول است، رامکای فولادی آجدار عملکرد مطمئنتری ارائه میدهد.

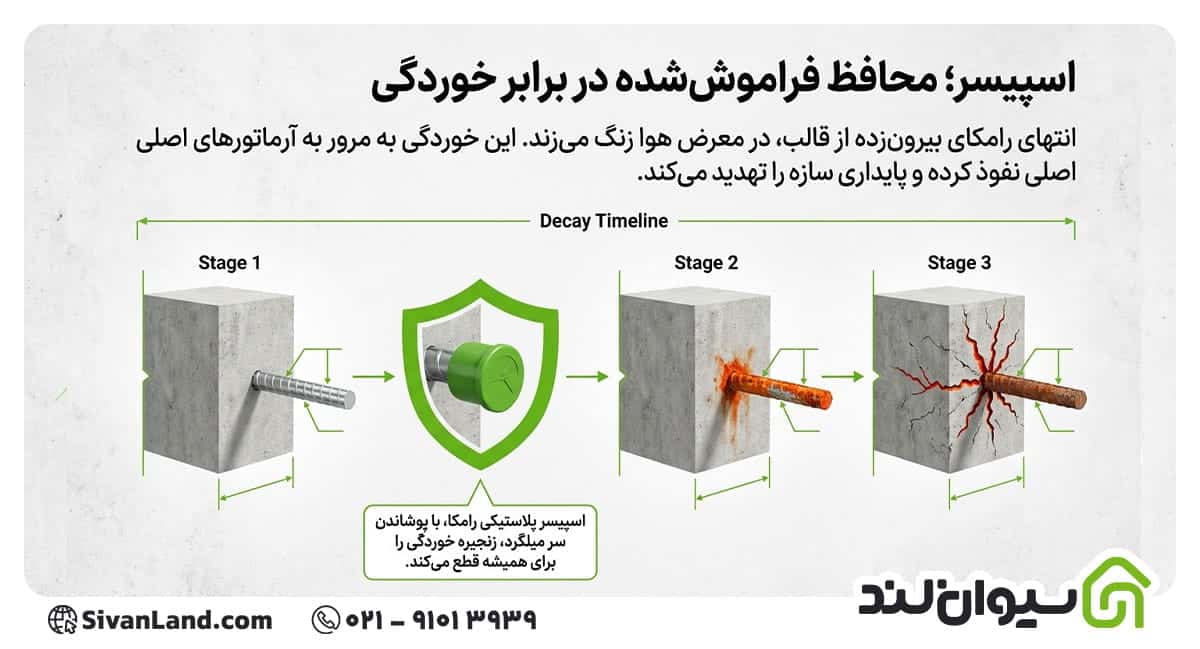

اسپیسر رامکا چیست؟
اسپیسر (Spacer) یا فاصلهانداز، قطعهای پلاستیکی است که روی سر رامکاهای بیرونزده از سطح بتن نصب میشود. برای درک بهتر کاربرد آن، باید بدانید چه اتفاقی بدون اسپیسر میافتد:
پس از بتنریزی و باز کردن قالب، انتهای چهار رامکا از سطح ستون بیرون میزند. این بیرونزدگی اگر بدون پوشش رها شود، در تماس با هوا و رطوبت شروع به زنگزدن میکند. خوردگی از سر رامکا به داخل بتن پیشروی میکند و در نهایت به آرماتورهای اصلی ستون میرسد؛ مشکلی که از بیرون دیده نمیشود اما در بلندمدت پایداری سازه را تهدید میکند.
اسپیسر رامکا دقیقاً برای جلوگیری از همین اتفاق طراحی شده. ویژگیهای آن:
- جنس: پلاستیک مقاوم در برابر رطوبت و مواد قلیایی موجود در بتن
- سایز: در اندازههای مختلف متناسب با قطر میلگرد (۱۰ و ۱۲ میلیمتر) تولید میشود
- وزن: بسیار سبک و نصب آن در چند ثانیه انجام میشود
- عملکرد: سر میلگرد را کاملاً میپوشاند و از تماس مستقیم فولاد با محیط جلوگیری میکند
نصب اسپیسر یک کار ساده است که اغلب در کارگاهها نادیده گرفته میشود، اما هزینه نادیده گرفتن آن در بلندمدت بسیار بیشتر از قیمت ناچیز خود اسپیسر است.
نکات مهم در اجرای رامکا
انتخاب میلگرد با کیفیت مناسب، اولین قدم برای اجرای درست رامکاست. در بی کیفیت ترین میلگرد ایران، حتی اگر نصب هم درست انجام شود، در بلندمدت مشکل ایجاد میکنند.
موارد زیر را در اجرای رامکا جدی بگیرید:
- جنس رامکا با محیط تطابق داشته باشد: در مناطق مرطوب، ساحلی یا زیرزمینی از رامکای فولاد کربنی ساده استفاده نکنید. خوردگی زودهنگام رامکا میتواند مسیری برای نفوذ رطوبت به داخل ستون باشد.
- طول برش دقیق باشد: رامکای کوتاهتر از عرض ستون کاور را تضمین نمیکند و رامکای بلندتر از سطح بتن بیرون میزند.
- سر رامکا حتماً به قالب بچسبد: هیچ فاصلهای بین انتهای رامکا و جداره داخلی قالب قابل قبول نیست.
- از جوشکاری رامکا به آرماتور پرهیز شود: همانطور که پیشتر گفته شد، جوش در نقطه اتصال ساختار فولاد را تضعیف میکند.
- اسپیسر فراموش نشود: پس از بتنریزی و باز کردن قالب، روی سر تمام رامکاهای بیرونزده اسپیسر نصب کنید.
- بتنریزی با سرعت کنترل شده انجام شود: بتنریزی سریع و یکباره، فشار زیادی به قالب و رامکاها وارد میکند و احتمال جابجایی آنها را بالا میبرد.
- در مناطق زلزلهخیز فواصل رامکا کاهش یابد: فاصلهگذاری استاندارد باید با در نظر گرفتن ضوابط آییننامه ۲۸۰۰ تنظیم شود.

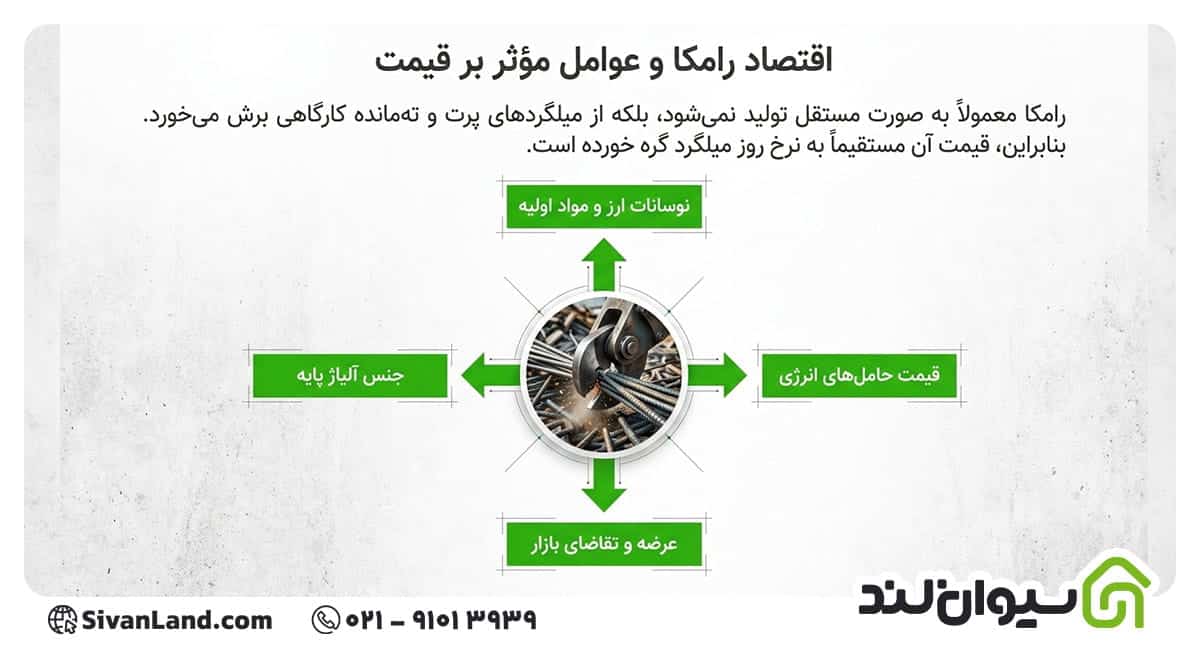

عوامل موثر بر قیمت میلگرد رامکا
رامکا محصولی نیست که به صورت مستقل در کارخانه تولید و با قیمت مشخص عرضه شود. در اغلب کارگاهها، رامکاها از میلگردهای پرت و تهمانده برش میخورند؛ یعنی همان میلگردهایی که پس از برش آرماتورهای اصلی باقی ماندهاند و طول کافی برای استفاده مجدد ندارند.
به همین دلیل قیمت رامکا مستقیماً به نرخ روز میلگرد گره خورده است. عواملی که روی این قیمت تأثیر میگذارند:
- نوسانات نرخ ارز و قیمت مواد اولیه فولادسازی
- قیمت حاملهای انرژی و تأثیر آن بر هزینه تولید میلگرد
- میزان عرضه و تقاضا در بازار آهنآلات
- جنس رامکا (کربنی، ضد زنگ یا اپوکسی) که هر کدام قیمت پایه متفاوتی دارند
اگر رامکا را به صورت جداگانه و از بازار تهیه میکنید، قیمت آن بر اساس وزن و همان نرخ روز میلگرد محاسبه میشود. برای اطلاع از آخرین قیمتها میتوانید نرخ روز میلگرد را در سیوان لند دنبال کنید و پیش از خرید، راهنمای خرید میلگرد را هم مطالعه کنید تا از انتخاب درست جنس و سایز اطمینان حاصل کنید.
سخن پایانی
میلگرد رامکا چیست و چه نقشی در سازه دارد؟ حالا دیگر برای شما روشن است؛ قطعهای که شاید در نگاه اول ساده به نظر برسد اما همراستایی ستونها، کاور بتن و پایداری بلندمدت سازه به درستی انتخاب و اجرای آن بستگی دارد. اگر برای پروژه ساختمانی خود به میلگرد با کیفیت و قیمت مناسب نیاز دارید، سیوان لند با ارائه انواع میلگرد از معتبرترین کارخانههای ایران، همراه شماست.
سوالات متداول
چند رامکا در هر ردیف ستون نصب میشود؟
چهار عدد؛ یکی در هر ضلع ستون، به صورت عمود بر آرماتورهای طولی.
آیا رامکای بتنی میتواند جایگزین کامل رامکای فولادی شود؟
نه به طور کامل. رامکای بتنی برای تأمین کاور مناسب است اما نقش همراستایی ستون را مثل رامکای فولادی ایفا نمیکند.
فاصله بین ردیفهای رامکا در ارتفاع ستون چقدر باشد؟
معمولاً هر ۵۰ سانتیمتر یک ردیف. در دیوارهای برشی بلند این فاصله الزامی است.
