مهندس نقشه بردار کیست؟
مهندس نقشه بردار، متخصصی است که با استفاده از دوربینهای نقشهبرداری و ابزارهای اندازهگیری دقیق، موقعیت، ابعاد و ارتفاع زمین و اجزای ساختمان را تعیین میکند. کار او از همان روز اول که هنوز خبری از فونداسیون نیست شروع میشود و تا تحویل نهایی پروژه ادامه دارد.
در یک پروژه ساختمانی، معمار نقشه را طراحی میکند، محاسب سازه را طراحی میکند و ناظر بر اجرای درست کار نظارت دارد؛ اما این نقشهبردار است که نقشههای روی کاغذ را دقیقا روی زمین پیاده میکند. اگر محور یک ستون چند سانتیمتر جابهجا اجرا شود یا تراز فونداسیون اشتباه گرفته شود، تمام نقشههای دقیق معمار و محاسب هم فایدهای ندارد. به همین دلیل نقشهبردار حلقه واسط بین طراحی و اجراست.
نکتهای که خیلی از افراد در آن اشتباه میکنند، یکی گرفتن نقشهبردار با نقشهکش است. نقشهکش کسی است که پشت میز و با نرمافزارهایی مثل اتوکد نقشه میکشد، در حالی که نقشهبردار کارش در محل پروژه و روی زمین است. یکی طراح روی کاغذ است، دیگری اجراکننده و کنترلکننده روی زمین.
تفاوت مهندس نقشه بردار با مهندس عمران
نقشهبرداری یکی از زیرشاخههای مهندسی عمران محسوب میشود، اما این دو تخصص در عمل کاملا از هم جدا هستند. مهندس عمران مسئول طراحی سازه، محاسبات بار و انتخاب مصالح است، در حالی که مهندس نقشه بردار وظیفه اندازهگیری، تعیین محدوده ملک و پیادهسازی نقشهها روی زمین را بر عهده دارد. هرچند مهندسان عمران با اصول نقشهبرداری آشنایی دارند، اما مجاز به دخالت در تخصص نقشهبردار نیستند و برعکس.
تحصیلات و صلاحیت مهندس نقشه بردار
فعالیت در این حرفه معمولا با مدرک کاردانی یا کارشناسی نقشهبرداری، یا کارشناسی عمران با گرایش نقشهبرداری شروع میشود. برای کار روی پروژههای رسمی ساختمانی، نقشهبردار باید پروانه اشتغال به کار از سازمان نظام مهندسی ساختمان داشته باشد؛ همین پروانه است که نشان میدهد او صلاحیت لازم برای امضای نقشهها و اسناد فنی پروژه را دارد. برای کارفرما یا مالک، سادهترین راه اطمینان از صلاحیت یک نقشهبردار، همین بررسی پروانه اشتغال اوست، نه صرفا تجربه یا سابقه کاریاش.
وظایف مهندس نقشه بردار در پروژه ساختمانی
وظایف مهندس نقشه بردار را میتوان بر اساس مراحل مختلف پروژه دستهبندی کرد. هر مرحله نیاز به دقت و ابزار متفاوتی دارد.
پیش از شروع ساختوساز
قبل از هر ضربه کلنگ، نقشهبردار باید حدود دقیق ملک را مشخص کند. او با اندازهگیری طول و عرض زمین، تهیه نقشه موقعیت و تطبیق آن با سند مالکیت، از بروز تجاوز به ملک همسایه یا اشتباه در محدوده زمین جلوگیری میکند. در بسیاری از پروژهها، همین مرحله با تهیه نقشه کاداستر همراه است که مبنای صدور سند تکبرگ و پروانه ساختمان قرار میگیرد. بدون این نقشه اولیه، شهرداری اصلا مجوز ساخت صادر نمیکند.
در مرحله اجرا
این بخش، پرتکرارترین و حساسترین قسمت کار نقشهبردار در طول پروژه است. پس از گودبرداری، او محورهای اصلی سازه (آکسبندی) را روی زمین پیاده میکند تا محل دقیق ستونها، دیوارها و پیها مشخص شود. هر خطا در این مرحله، خودش را در تمام طبقات بعدی تکرار میکند.

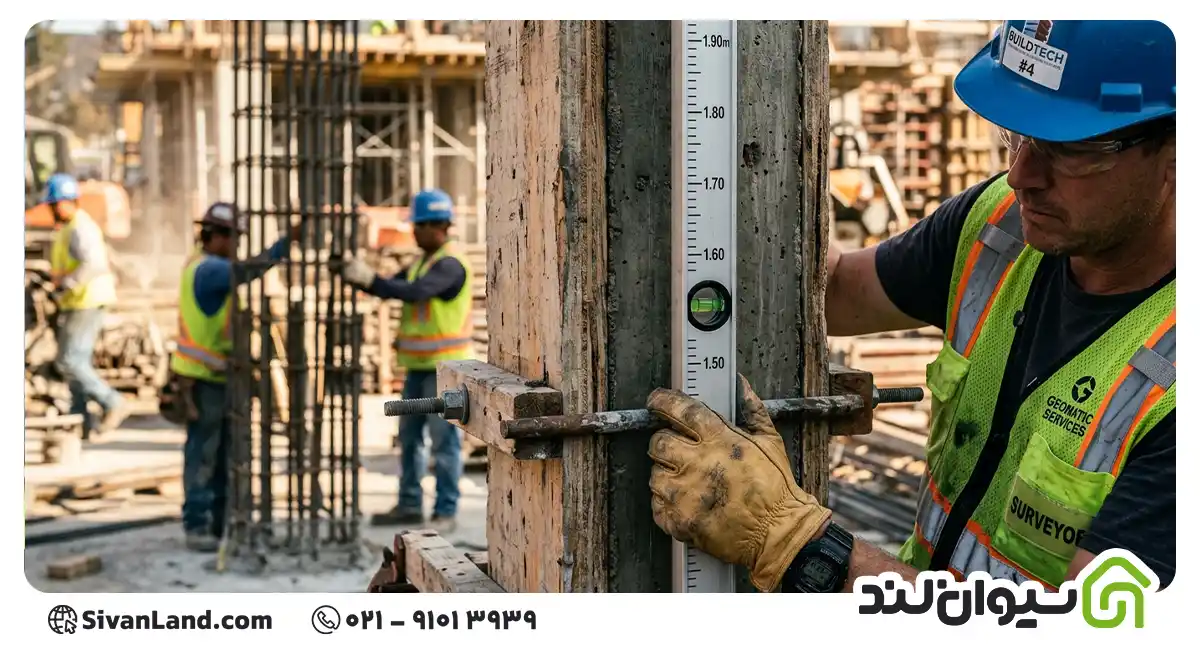

نقشهبردار پیش از بتنریزی فونداسیون باید تراز کف گود و شاقولی بودن قالبها را کنترل کند، و همین کار را در مرحله آرماتوربندی ستونها و اجرای اسکلت هم تکرار میکند تا اطمینان حاصل شود ساختمان کاملا عمود و در تراز صحیح بالا میرود. در ساختمانهای چند طبقه، کنترل شاقولی راهپله و نمای ساختمان هم بخشی از همین وظیفه است، چون کوچکترین انحراف در طبقات پایین در طبقات بالاتر چند برابر میشود.
در پایان پروژه
وقتی اجرا تمام شد، نقشهبردار وضعیت نهایی ساختمان را دوباره اندازهگیری و ثبت میکند. این نقشه وضع موجود، مبنای صدور پایان کار از شهرداری است و نشان میدهد ساختمان ساختهشده چقدر با نقشه اولیه و پروانه ساختمان مطابقت دارد. اگر در طول اجرا انحرافی رخ داده باشد، همین مرحله است که آن را آشکار میکند.
ابزار و تجهیزات نقشهبرداری ساختمان

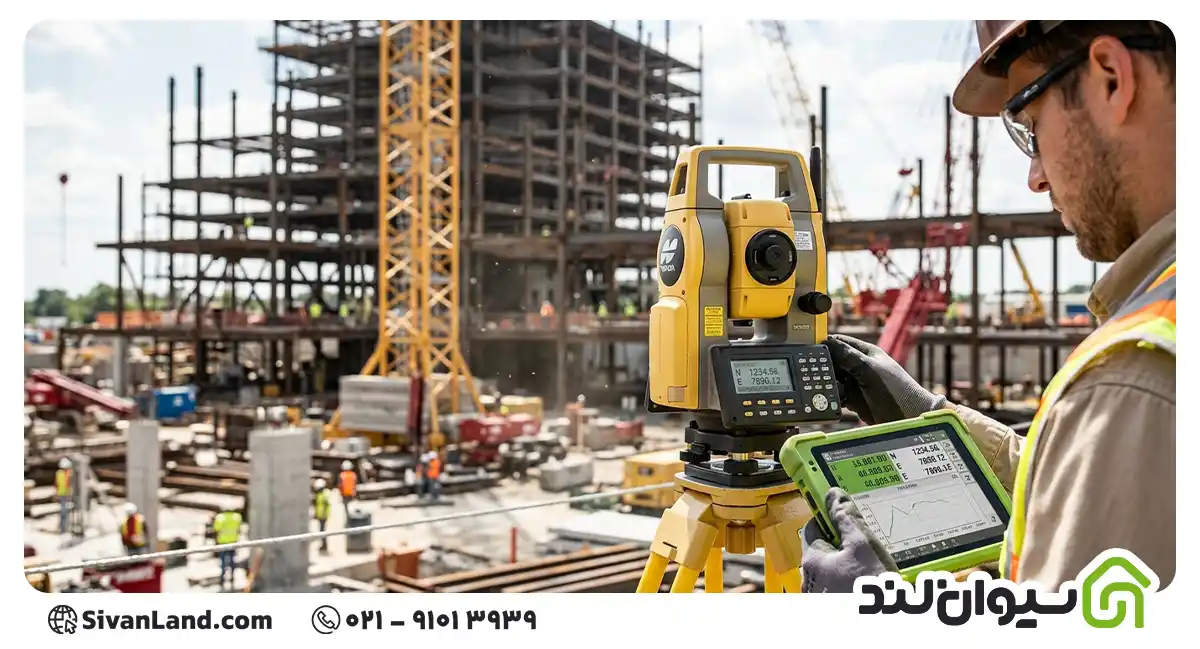

دقت کار نقشهبردار تا حد زیادی به ابزاری بستگی دارد که استفاده میکند. هرکدام از این تجهیزات برای کاربرد مشخصی طراحی شدهاند:
| ابزار | کاربرد اصلی |
|---|---|
| دوربین تئودولیت | اندازهگیری زوایای افقی و عمودی |
| توتال استیشن | ترکیب اندازهگیری زاویه و فاصله، رایجترین ابزار در پروژههای ساختمانی |
| تراز (لول) | کنترل ارتفاع و تراز بودن سطوح |
| GPS نقشهبرداری | تعیین مختصات دقیق در پروژههای وسیع یا خارج از شهر |
در اغلب پروژههای ساختمانی معمولی، توتال استیشن و تراز کفایت میکند و نیازی به GPS نقشهبرداری نیست؛ این ابزار بیشتر در پروژههای راهسازی یا زمینهای وسیع کاربرد دارد.
خدمات نقشهبرداری ساختمان که میتوانید سفارش دهید
بسته به مرحلهای که پروژه در آن قرار دارد، میتوانید یکی از این خدمات را از یک نقشهبردار یا شرکت نقشهبرداری درخواست کنید:
- نقشهبرداری موقعیت ملک: تعیین حدود دقیق زمین برای شروع پروانه ساختمان
- پیادهسازی محورها (آکسبندی): انتقال نقشههای اجرایی از کاغذ به روی زمین
- نقشهبرداری توپوگرافی: ثبت شیب و ارتفاع زمین، مخصوصا در زمینهای ناهموار یا شیبدار
- کنترل ارتفاعی و شاقولی حین اجرا: بازدیدهای دورهای در مراحل مختلف بتنریزی و اسکلتبندی
- نقشهبرداری پایان کار: تهیه نقشه وضع موجود برای دریافت پایان کار از شهرداری
- تفکیک آپارتمان: تعیین متراژ دقیق واحدها برای تنظیم سند تفکیکی
هزینه خدمات نقشهبرداری ساختمان به چه عواملی بستگی دارد؟
قیمت خدمات نقشهبرداری عدد ثابتی ندارد و از پروژهای به پروژه دیگر تفاوت زیادی میکند. مهمترین عواملی که روی این هزینه اثر میگذارند عبارتاند از:
متراژ زمین یا ساختمان، اولین و اصلیترین فاکتور است؛ هرچه مساحت بیشتر باشد، زمان و تجهیزات بیشتری برای اندازهگیری صرف میشود. نوع خدمت درخواستی هم تاثیر مستقیم دارد، چون تهیه یک نقشه موقعیت ساده با پیادهسازی کامل محورها در چند مرحله اجرایی، از نظر زمان و دقت قابل مقایسه نیست. موقعیت جغرافیایی پروژه و دسترسی به آن نیز روی هزینه اثر میگذارد، مخصوصا در زمینهای خارج از شهر یا مناطقی که رفتوآمد سخت است.
عامل دیگری که کمتر به آن توجه میشود، تعداد دفعات مراجعه نقشهبردار به پروژه است. برخی خدمات مثل نقشه موقعیت یا پایان کار با یک بار مراجعه انجام میشوند، اما کنترل شاقولی و تراز در حین اجرا نیاز به بازدیدهای دورهای دارد که طبیعتا هزینه را بالا میبرد. برای برآورد دقیق هزینه، بهتر است با چند نقشهبردار یا شرکت نقشهبرداری در منطقه خودتان مشورت کنید تا بر اساس شرایط واقعی پروژه، قیمت مشخصی بگیرید.
چطور یک نقشهبردار مناسب برای پروژهمان انتخاب کنیم؟
انتخاب نقشهبردار درست، همانقدر مهم است که انتخاب پیمانکار یا معمار پروژه. چند نکته عملی میتواند در این تصمیم کمک کند:
اول از همه، پروانه اشتغال به کار از سازمان نظام مهندسی را حتما بررسی کنید؛ این مدرک تضمین میکند که فرد صلاحیت قانونی برای امضای نقشهها و اسناد فنی را دارد. دوم، سابقه کاری او را در پروژههای مشابه ببینید؛ نقشهبرداری یک ساختمان چند طبقه با نقشهبرداری یک زمین کشاورزی تفاوتهای فنی زیادی دارد و تجربه در نوع پروژه شما اهمیت دارد.
سوم، به تجهیزاتی که استفاده میکند توجه کنید. توتال استیشنهای قدیمی یا کالیبرهنشده میتوانند خطاهای کوچکی ایجاد کنند که در طبقات بالاتر ساختمان چند برابر میشوند. در نهایت، هماهنگی او با ناظر و پیمانکار پروژه را هم در نظر بگیرید؛ نقشهبردار باید در زمانبندی مشخصی که ناظر تعیین میکند در محل حاضر شود، وگرنه اجرای کار عقب میافتد.
نتیجه گیری
مهندس نقشه بردار کیست، دیگر برایتان سوال بیجوابی نیست؛ او همان کسی است که از تعیین حدود زمین تا کنترل شاقولی ستونها و تحویل نقشه پایان کار، دقت اجرای پروژه شما را تضمین میکند و بدون حضورش هیچ ساختمانی نمیتواند مطابق نقشه اصلی و اصولی ساخته شود. برای تهیه مصالح و تجهیزات مورد نیاز پروژهتان، از بتن و سیمان تا میلگرد و ابزار اجرایی، میتوانید سری به فروشگاه سیوان لند بزنید و با قیمت روز و بدون واسطه خرید کنید.
آیا نقشه بردار همان نقشه کش است؟
خیر. نقشهکش پشت میز نقشه میکشد، اما نقشهبردار روی زمین کار میکند و نقشهها را پیادهسازی و کنترل میکند.
آیا برای یک ساختمان کوچک هم نیاز به نقشه بردار هست؟
بله، حتی در ساختمانهای کوچک، اشتباه در محور یا تراز فونداسیون میتواند کل سازه را دچار مشکل کند.
هزینه نقشهبرداری ثابت است؟
خیر، بسته به متراژ، نوع خدمت و تعداد مراجعات نقشهبردار به پروژه متفاوت است.
