دیوار برشی چیست؟ انواع، عملکرد، طراحی، آرماتورگذاری و اجرای دیوار برشی ساختمان

دیوار برشی یک دیوار سازه‌ای و باربر است که در ساختمان‌های چند طبقه و بلند مرتبه اجرا می‌شود تا نیروهای جانبی ناشی از زلزله و باد را تحمل کند و از تخریب یا تغییر شکل زیاد سازه جلوگیری کند. برخلاف دیوارهای معمولی که فقط نقش جداکننده دارند، دیوار برشی بخشی از اسکلت اصلی ساختمان است و در محاسبات سازه لحاظ می‌شود. در این مطلب از سیوان لند، انواع دیوار برشی، نحوه طراحی، جزئیات آرماتورگذاری و مراحل اجرای آن را به‌ صورت کاربردی و بدون حاشیه بررسی می‌کنیم.

دیوار برشی چیست؟

دیوار برشی از نظر فنی یک عضو قائم در سیستم سازه‌ای است که در راستای صفحه خودش سختی و مقاومت بالایی دارد. این ویژگی باعث می‌شود دیوار بتواند نیروهای افقی وارد شده به ساختمان، یعنی همان نیروهای زلزله و باد، را جذب کند و به فونداسیون منتقل کند. از نظر جایگاه در سازه، دیوارهای برشی در کنار ستون‌ها و تیرها قرار می‌گیرد اما نقش متفاوتی دارد. ستون و تیر عمدتاً بار قائم (وزن ساختمان) را تحمل می‌کنند، در حالی که وظیفه اصلی دیوار برشی مقابله با بار جانبی است.

به همین دلیل در نقشه‌های سازه، دیوار برشی جزو اعضای اصلی سیستم باربر جانبی محسوب می‌شود و هرگونه تغییر در ابعاد، محل یا آرماتوربندی آن باید با تأیید مهندس محاسب انجام شود. یک نکته که در عمل اهمیت زیادی دارد این است که دیوارهای برشی معمولا به‌ صورت مستقیم روی فونداسیون اجرا می‌شود و اتصال محکم بین این دو باید تضمین شود، چون در واقع دیوار برشی نیروهای جانبی را از بالای سازه جمع می‌کند و از طریق فونداسیون به زمین منتقل می‌کند.

اگر این اتصال ضعیف طراحی شود، کل عملکرد دیوار زیر سؤال می‌رود، حتی اگر خود دیوار به درستی آرماتوربندی و اجرا شده باشد.

عملکرد دیوار برشی در برابر نیروهای جانبی

رفتار دیوارهای برشی زیر بار جانبی به نسبت ارتفاع دیوار به طولش بستگی دارد. این نسبت مشخص می‌کند دیوار بیشتر مثل یک تیر طره عمل می‌کند یا مثل یک عضو برشی کوتاه، و همین موضوع مستقیما روی نحوه آرماتورگذاری و طراحی آن اثر می‌گذارد.

رفتار خمشی در دیوار برشی لاغر

وقتی نسبت ارتفاع به طول دیوار برابر یا بیشتر از ۳ باشد، دیوار به آن لاغر یا بلند گفته می‌شود. در این حالت دیوار مثل یک تیر طره‌ای عمل می‌کند و بیشتر تغییر شکل خمشی از خودش نشان می‌دهد. تسلیم اولیه معمولا در پای دیوار و به‌ صورت خمشی اتفاق می‌افتد، که رفتار نسبتاً شکل‌پذیر و قابل پیش‌بینی‌ای دارد. به همین دلیل طراحان معمولا ترجیح می‌دهند دیوارهای برشی در این محدوده طراحی شود.

رفتار برشی در دیوار برشی کوتاه

اگر نسبت ارتفاع به طول کمتر از ۱ یا ۲ باشد، دیوار در دسته کوتاه قرار می‌گیرد. این نوع دیوار در برابر بار جانبی بیشتر رفتار برشی از خود نشان می‌دهد نه خمشی، و شکست آن معمولا ناگهانی‌تر و کمتر شکل‌پذیر است. به همین خاطر در دیوارهای برشی کوتاه باید به آرماتورگذاری برشی، به‌ خصوص خاموت‌بندی متراکم‌تر، توجه ویژه‌ای شود تا از شکست ترد جلوگیری شود.

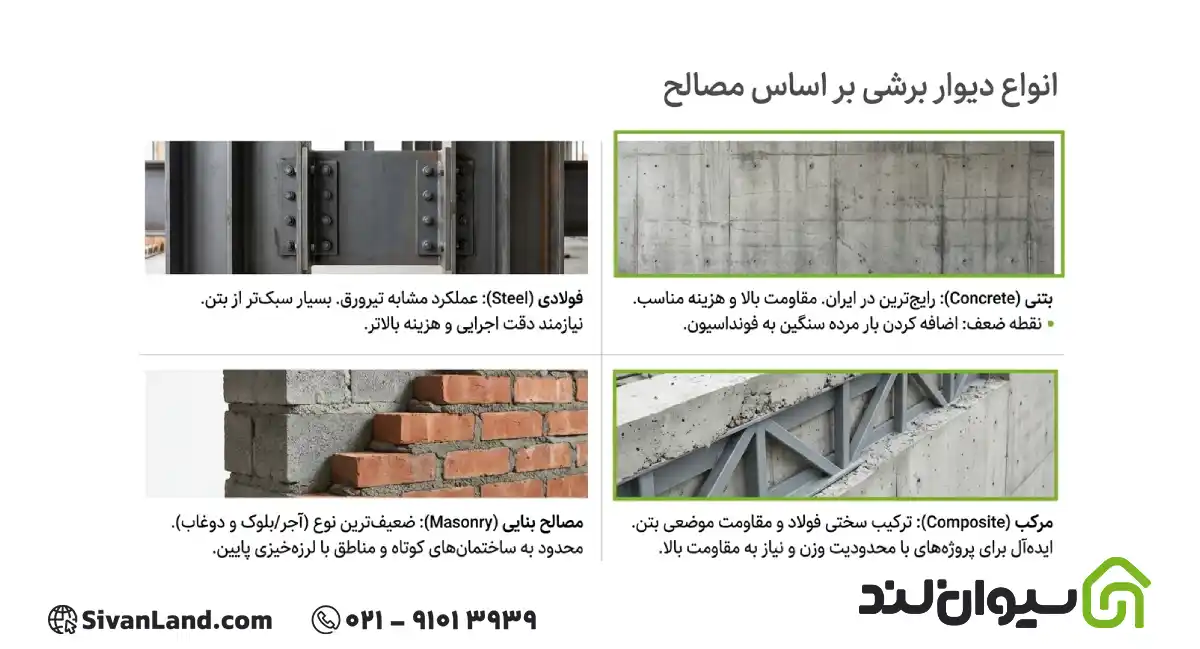

انواع دیوار برشی

دیوارهای برشی از نظر جنس مصالح به چهار دسته اصلی تقسیم می‌شوند که هرکدام کاربرد و شرایط اجرایی مخصوص به خود را دارند.

دیوار برشی بتنی

رایج‌ترین نوع این دیوار در ساختمان‌های ایران، دیوار برشی بتن مسلح است. این دیوار هم در اسکلت بتنی و هم در اسکلت فلزی قابل اجراست. در اسکلت بتنی، آرماتوربندی دیوار همزمان با ستون‌های کناری انجام می‌شود و میلگردهای عمودی دیوار با آرماتورهای انتظار فونداسیون اورلب می‌شوند. مزیت اصلی این نوع دیوار، مقاومت بالا و هزینه نسبتا پایین‌تر اجراست، اما وزن زیادی به سازه اضافه می‌کند که باید در طراحی فونداسیون لحاظ شود.

دیوار برشی فولادی

این نوع از صفحات فولادی تشکیل شده که توسط ستون‌ها و تیرهای افقی احاطه شده‌اند. عملکرد آن شبیه یک تیرورق بزرگ است، جایی که ستون‌ها نقش بال را دارند، تیرهای افقی سخت‌ کننده هستند و ورق فولادی وسط، نقش جان تیرورق را بازی می‌کند. دیوارهای برشی فولادی نسبت به نوع بتنی سبک‌تر است و به همین دلیل بار مرده کمتری به فونداسیون منتقل می‌کند، اما هزینه و دقت اجرایی بیشتری نیاز دارد.

دیوار برشی مرکب

ترکیبی از بتن و فولاد است، معمولا به‌ صورت ورق فولادی مدفون در بتن مسلح یا خرپای فولادی پوشیده‌ شده با بتن. این سیستم که اولین بار توسط مهندسان ژاپنی معرفی شد، مزیت هر دو مصالح را با هم ترکیب می‌کند: سختی بالای فولاد و مقاومت موضعی بتن. در پروژه‌هایی که هم محدودیت وزن دارند و هم نیاز به مقاومت بالا، دیوارهای برشی مرکب گزینه مناسبی است.

دیوار برشی مصالح بنایی

در این نوع از آجر یا بلوک به همراه دوغاب استفاده می‌شود. از نظر مقاومت در برابر بار جانبی، ضعیف‌ترین نوع دیوار برشی محسوب می‌شود و بیشتر در ساختمان‌های کوتاه یا کم‌اهمیت به کار می‌رود، نه در سازه‌های بلندمرتبه یا مناطق با خطر لرزه‌خیزی بالا.

انواع دیوار برشی از نظر شکل در پلان

جدا از جنس مصالح، دیوار برشی از نظر شکل ظاهری در پلان سازه هم به چند حالت اجرا می‌شود و این شکل، نقش مستقیمی در سختی و مقاومت دیوار دارد. ساده‌ترین حالت، دیوار برشی مستطیلی و یکنواخت است که بدون هیچ ستون کناری اجرا می‌شود و بیشتر در دیوارهای داخلی یا کوتاه‌تر ساختمان دیده می‌شود.

حالت رایج‌تر در پروژه‌های واقعی، دیوار برشی با یک یا دو ستون در ابتدا و انتهای دیوار است. این ستون‌ها که به آن‌ها عناصر مرزی گفته می‌شود، معمولا ضخیم‌تر از عرض دیوار طراحی می‌شوند و نقش مهمی در تحمل نیروهای فشاری و کششی ناشی از خمش دیوار دارند. هرچه دیوار لاغرتر باشد، اهمیت این عناصر مرزی بیشتر می‌شود.

در پروژه‌هایی که چند دیوار در راستای عمود بر هم به هم متصل می‌شوند، شکل‌های L مانند و U مانند به وجود می‌آید. این نوع آرایش معمولا در اطراف راه‌پله و آسانسور دیده می‌شود، چون علاوه بر تحمل بار جانبی، فضای بسته و ایمن راه‌پله را هم شکل می‌دهد. طراحی این نوع دیوارها پیچیده‌تر است، چون رفتار دیوار در دو راستا باید همزمان بررسی شود.

آرماتورگذاری دیوار برشی

آرماتورگذاری دیوار برشی جایی است که طراحی روی کاغذ به یک المان واقعی سازه‌ای تبدیل می‌شود و هر اشتباهی در این مرحله می‌تواند کل عملکرد دیوار را زیر سؤال ببرد.

آرماتورهای عمودی و افقی

دیوار برشی معمولا دو شبکه آرماتور دارد، یکی عمودی و یکی افقی. آرماتورهای عمودی تحمل نیروی خمشی و کششی را بر عهده دارند و آرماتورهای افقی، که به آن‌ها کمرکش هم گفته می‌شود، مقاومت برشی دیوار را تأمین می‌کنند. اتصال آرماتورهای عمودی به فونداسیون از طریق میلگردهای انتظار انجام می‌شود و طول اورلب میلگرد در این محل باید دقیقا طبق آیین‌نامه رعایت شود، چون کوتاه بودن آن یکی از شایع‌ترین اشتباهات کارگاهی است.

آرایش متمرکز و توزیع‌ شده

در آرایش توزیع‌ شده، میلگردهای عمودی به‌ صورت یکنواخت در طول دیوار پخش می‌شوند و برای دیوارهای با بار متوسط کافی است. در کناره‌ها و گوشه‌های دیوار که نیروی بیشتری تحمل می‌شود، از آرایش متمرکز استفاده می‌شود، یعنی تراکم بالاتری از میلگرد در یک ناحیه مشخص. این انتخاب باید بر اساس محاسبات سازه باشد، نه سلیقه اجرایی.

خاموت‌بندی و تقویت لبه‌ها و بازشو

لبه‌های دیوار و عناصر مرزی به خاموت‌بندی متراکم‌تری نیاز دارند تا از کمانش میلگردهای عمودی جلوگیری شود و شکل‌پذیری دیوار در برابر زلزله حفظ شود. اطراف بازشوها هم باید با میلگردهای اضافی به‌ صورت قاب دور بازشو تقویت شود. رعایت پوشش بتن و فاصله صحیح دو شبکه آرماتور معمولا با اسپیسر میلگرد تأمین می‌شود و برای مهار میلگردها در موقعیت طراحی‌ شده، از قلاب میلگرد بستر استفاده می‌شود.

مراحل اجرای دیوار برشی

اجرای دیوار برشی در کارگاه یک توالی مشخص دارد که رعایت ترتیب آن به‌ اندازه رعایت جزئیات فنی هر مرحله اهمیت دارد.

1. آماده‌سازی و آرماتوربندی: ابتدا میلگردهای عمودی برش‌ خورده و با آرماتورهای انتظار فونداسیون اورلب می‌شوند، سپس خاموت‌ها و آرماتورهای افقی روی آن‌ها نصب می‌شوند. در این مرحله کنترل طول، قطر و فاصله میلگردها طبق نقشه اجرایی باید دوباره بررسی شود، چون بعد از قالب‌بندی امکان اصلاح عملا از بین می‌رود.
2. قالب‌بندی: قالب‌های فلزی یا چوبی دیوار با استفاده از پین و گوه به هم متصل می‌شوند و با پشت‌بندهای افقی در برابر فشار جانبی بتن مهار می‌شوند. اگر دسترسی به یک طرف دیوار ممکن نباشد، مثلا وقتی یک سمت آن خاک یا دیوار همسایه است، قالب‌بندی یک‌ طرفه انجام می‌شود و در سمت بدون دسترسی از یونولیت یا پلی‌استایرن استفاده می‌شود.
3. بتن‌ریزی و مراقبت بتن: بتن‌ریزی باید به‌ صورت پیوسته و با ویبره کافی انجام شود تا از تشکیل حفره یا لانه زنبوری در بدنه دیوار جلوگیری شود. پس از باز کردن قالب، مراقبت بتن (آب‌ دادن یا استفاده از پوشش مرطوب) در روزهای اول برای رسیدن به مقاومت طراحی ضروری است.

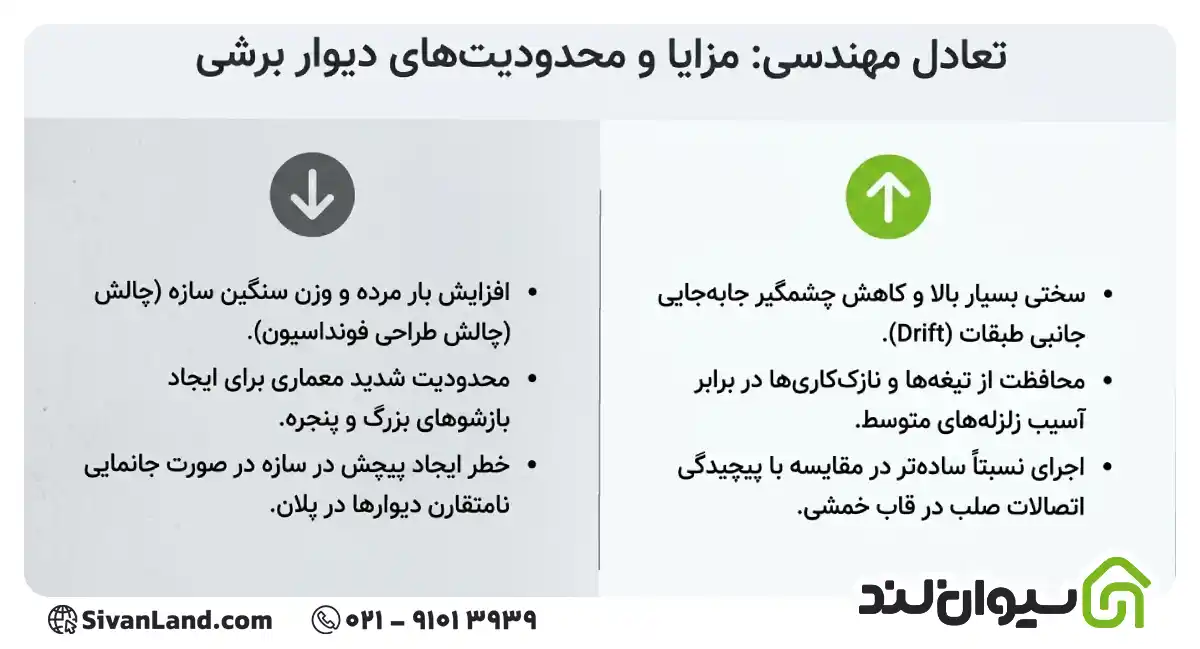

مزایا و معایب دیوار برشی

بزرگ‌ترین مزیت دیوار برشی نسبت به قاب خمشی، سادگی نسبی اجراست. برخلاف قاب خمشی که نیاز به رعایت دقیق جزئیات اتصالات دارد، دیوار برشی از نظر اجرایی روال ساده‌تری دارد و در عین حال سختی قابل توجهی به سازه می‌دهد. همین سختی بالا باعث می‌شود جابه‌جایی جانبی طبقات در برابر زلزله کاهش پیدا کند، موضوعی که هم به ایمنی سازه کمک می‌کند و هم آسیب به تیغه‌ها و نازک‌کاری‌ها را در زلزله‌های متوسط محدود می‌کند. دیوار برشی همچنین ظرفیت خوبی برای جذب انرژی زلزله دارد، به‌شرط آنکه طراحی و آرماتورگذاری آن طبق آیین‌نامه انجام شده باشد.

در کنار این مزایا، وزن زیاد دیوارهای بتنی یکی از نقطه‌ ضعف‌های اصلی است، چون بار مرده قابل توجهی به سازه و در نتیجه به فونداسیون اضافه می‌کند. مسئله دیگر محدودیت معماری است؛ دیوار برشی معمولا اجازه ایجاد بازشوهای بزرگ را نمی‌دهد و همین موضوع در طراحی پلان و نورگیری فضاها محدودیت ایجاد می‌کند. جانمایی نامتقارن دیوارها هم اگر به‌ درستی مدیریت نشود، همان‌طور که در بخش طراحی اشاره شد، می‌تواند باعث پیچش سازه در برابر زلزله شود، مشکلی که رفع آن بعد از ساخت عملا غیرممکن است.

تفاوت دیوار برشی با قاب خمشی و دیوار حائل

دیوار برشی و قاب خمشی هر دو برای مقابله با بار جانبی به کار می‌روند اما از دو منطق متفاوت پیروی می‌کنند. قاب خمشی این نیرو را از طریق سختی اتصالات صلب بین تیر و ستون تحمل می‌کند، در حالی که دیوار برشی با سطح گسترده و پیوسته خودش این کار را انجام می‌دهد. نتیجه این تفاوت در عمل هم دیده می‌شود: قاب خمشی معمولاً انعطاف بیشتری در طراحی پلان می‌دهد اما جابه‌جایی جانبی بیشتری هم دارد، در حالی که دیوار برشی سازه را سخت‌تر می‌کند اما آزادی معماری کمتری باقی می‌گذارد.

اشتباه رایج دیگری که در گفت‌وگوهای غیرتخصصی پیش می‌آید، یکی گرفتن دیوار برشی با دیوار حائل است. این دو کارکرد کاملاً متفاوتی دارند؛ دیوار حائل برای مهار فشار جانبی خاک طراحی می‌شود، مثلا در زیرزمین یا شیب‌های خاکی، در حالی که دیوار برشی برای مقابله با نیروی زلزله و باد وارد بر کل سازه است. البته هر دو یک نقطه مشترک دارند: در هر دو سیستم، نقش میلگرد در تحمل نیروهای کششی و برشی تعیین‌ کننده است، هرچند جزئیات آرماتورگذاری آن‌ها با هم فرق می‌کند.
