اگر تا حالا از کنار یک ساختمان در حال ساخت رد شده باشید، حتماً آن قابهای فلزی بزرگ رو دیدهاید که قبل از هر چیز دیگهای سر پا میشن. این همون اسکلت فلزی ساختمانه؛ چارچوب اصلی و باربری سازه که وزن طبقات، نیروی باد و زلزله رو تحمل میکنه و به فونداسیون منتقل میکنه.
به زبان ساده، اسکلت فلزی ساختمان چیست؟ مجموعهای از ستونها، تیرها، مهاربندها و اتصالاتی که از پروفیلهای فولادی استاندارد مثل تیرآهن یا قوطی ساخته میشن و نقش استخوانبندی ساختمان رو دارن. این سیستم به دلیل سرعت اجرا و مقاومت خوب در برابر زلزله، جای اسکلت بتنی رو در بسیاری از پروژههای چندطبقه و صنعتی گرفته.
در سیوانلند چون هر روز با مصالح و تجهیزات مربوط به اسکلت فلزی سر و کار داریم، میدونیم کاربران دنبال جواب دقیق و کاربردی هستن، نه توضیحات پیچیده مهندسی. برای همین در ادامه مراحل ساخت و اجرا، انواع اتصالات جوشی و پیچی و عوامل موثر بر قیمت رو خلاصه و کاربردی بررسی میکنیم.

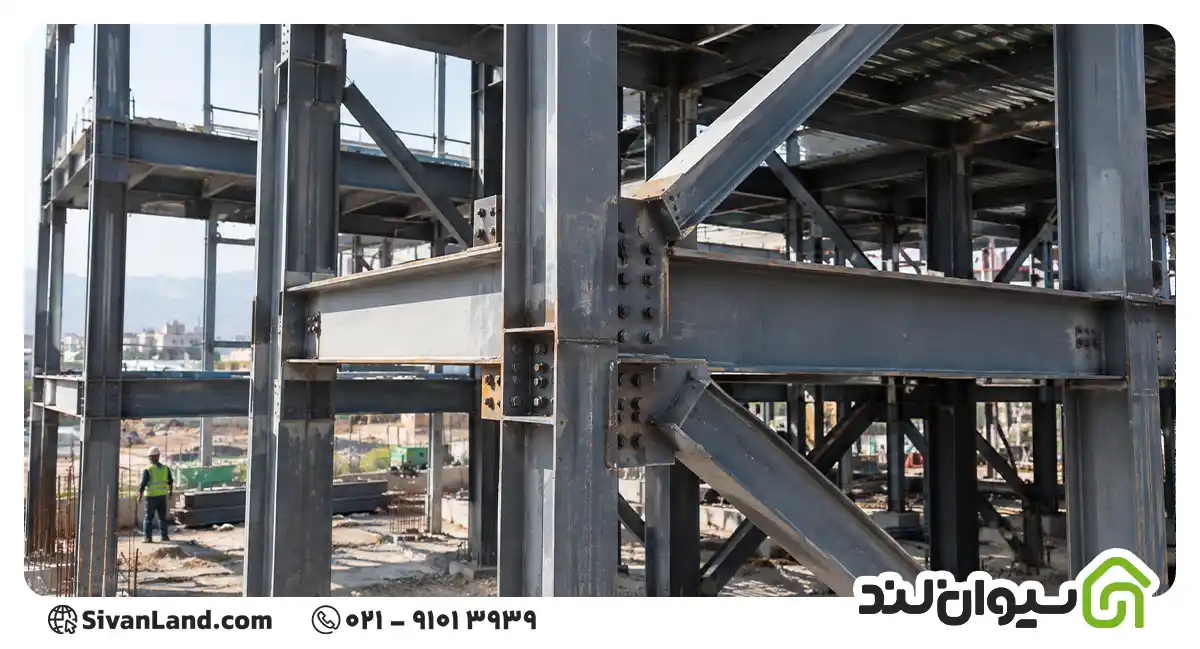

اسکلت فلزی ساختمان چیست؟
اسکلت فلزی به چارچوب اصلی و باربر ساختمان گفته میشه که از اعضای فولادی تشکیل شده و وظیفهاش تحمل و انتقال بارهاست. این بارها شامل وزن خود سازه، بار زنده (افراد، وسایل، تجهیزات) و نیروهای جانبی مثل باد و زلزله میشه که در نهایت از طریق ستونها به فونداسیون منتقل میشن.
اجزای اصلی اسکلت فلزی چهار دستهاند:
- ستونها: عضوهای عمودی که بار طبقات رو به پی منتقل میکنن، معمولاً از مقاطع IPE، قوطی یا H شکل
- تیرها: عضوهای افقی که بار سقف و طبقات رو به ستونها میرسونن
- مهاربندها (بادبندها): عضوهای مورب که مقاومت سازه در برابر نیروهای جانبی زلزله و باد رو تامین میکنن
- اتصالات: نقاطی که تیر، ستون و مهاربند رو به هم وصل میکنن، معمولاً به روش جوشی یا پیچ و مهرهای
یک نکته که خیلی وقتها اشتباه گفته میشه: اسکلت فلزی با سازه فلزی فرق داره. اسکلت فلزی دقیقاً به همون چارچوب باربر اصلی اشاره داره، در حالی که سازه فلزی میتونه به کل مجموعه اجزای فولادی ساختمان یا حتی کل بنای فلزی گفته بشه؛ یعنی یک مفهوم گستردهتر.
اسکلت فلزی نسبت به اسکلت بتنی سبکتر و سریعتر در اجراست و به همین دلیل در ساختمانهای بلندمرتبه، سازههای صنعتی و پروژههایی با دهانههای باز کاربرد زیادی داره. در مقابل، نیاز به نیروی متخصص برای جوشکاری و نصب و همچنین محافظت در برابر زنگزدگی و آتش از نکاتی هستن که باید در نظر گرفته بشن.
انواع اسکلت فلزی از نظر سیستم سازهای
قاب خمشی (مهاربندی نشده)
در این سیستم، اتصال تیر به ستون صلب و مقاوم در برابر خمش طراحی میشه و مهاربند جداگانهای وجود نداره. مزیت اصلیاش آزادی معماری بیشتره چون فضای بین ستونها خالی میمونه، اما هزینه اجرای اتصالات صلب بالاتره.
قاب با مهاربندی هممحور
مهاربندها روی محور تیر و ستون قرار میگیرن و به شکل ضربدری، قطری یا Vشکل اجرا میشن. این سیستم سختی جانبی بالایی داره و برای ساختمانهای بلندمرتبه اقتصادیتره، اما محل قرارگیری مهاربند معمولاً نمیتونه بازشو (در یا پنجره) داشته باشه.
قاب با مهاربندی برونمحور
ترکیبی از قاب خمشی و مهاربندی هممحوره؛ مهاربند کمی خارج از محور تیر و ستون قرار میگیره و یک تیر پیوند کوتاه بین اونها ایجاد میشه. این سیستم هم سختی خوبی داره و هم رفتار شکلپذیر و مناسبی در زلزله از خودش نشون میده.
سیستم دوگانه (قاب خمشی + مهاربند)
ترکیب قاب خمشی و مهاربندی در یک سازه، که باعث میشه هم سختی جانبی بالا باشه و هم در صورت آسیب دیدن مهاربندها، قاب خمشی بهعنوان خط دفاع دوم عمل کنه. این سیستم در ساختمانهای بلندمرتبه و مناطق با خطر زلزله بالا خیلی رایجه.
انتخاب بین این سیستمها به ارتفاع ساختمان، شرایط لرزهخیزی منطقه و نیازهای معماری پروژه بستگی داره.
مزایا و معایب اسکلت فلزی
مزایا
سرعت اجرای بالا
چون قطعات فولادی از پیش ساخته یا برشخورده به کارگاه میرسن، مونتاژ و نصب اسکلت فلزی خیلی سریعتر از اسکلت بتنی انجام میشه؛ بدون نیاز به زمانبر بودن قالببندی و عملآوری بتن.
نسبت مقاومت به وزن بالا
فولاد در مقایسه با بتن، وزن کمتری در ازای مقاومت مشابه داره. همین سبکی باعث میشه بار وارد به فونداسیون کمتر بشه و در زمینهای با ظرفیت باربری پایینتر هم بشه ساخت.
رفتار لرزهای مناسب
فولاد قابلیت شکلپذیری بالایی داره، یعنی قبل از شکست، تغییر شکل میده و انرژی زلزله رو جذب میکنه. به همین دلیل اسکلت فلزی در مناطق زلزلهخیز گزینه مطمئنی محسوب میشه.
دهانههای بازتر
با اسکلت فلزی میشه فضاهای بدون ستون میانی و دهانههای بزرگتر ایجاد کرد، که برای سالنهای صنعتی، پارکینگها و فضاهای تجاری اهمیت زیادی داره.
معایب
آسیبپذیری در برابر خوردگی
فولاد در معرض رطوبت و هوای مرطوب زنگ میزنه. برای جلوگیری از این مشکل باید از پوششهای ضدزنگ و در برخی موارد حفاظت کاتدی استفاده بشه، که به هزینه پروژه اضافه میکنه.
مقاومت پایین در برابر حریق
فولاد در دمای بالا مقاومتش رو به سرعت از دست میده و ممکنه در آتشسوزی دچار تغییر شکل بشه. به همین دلیل استفاده از پوششهای ضدحریق روی اعضای سازهای الزامیه.
نیاز به نیروی متخصص
جوشکاری و نصب اتصالات اسکلت فلزی کار حساسیه و باید توسط جوشکاران و مونتاژکاران ماهر انجام بشه. کیفیت پایین در این مرحله میتونه مستقیماً روی رفتار لرزهای سازه تاثیر بذاره.
هزینه اولیه بالاتر در برخی موارد
با وجود سرعت اجرای بیشتر، قیمت پروفیلهای فولادی و اتصالات ممکنه در مقایسه با اسکلت بتنی، بسته به نوسانات بازار آهن، هزینه اولیه بالاتری داشته باشه.
مراحل ساخت اسکلت فلزی
ساخت اسکلت فلزی بسته به مقیاس پروژه و امکانات اجرایی، به دو روش اصلی انجام میشه که انتخاب بین اونها تاثیر مستقیمی روی کیفیت نهایی کار داره.
ساخت در محل پروژه
در ساختمانهای کوچکتر، معمولاً تا حدود ۵ یا ۶ طبقه، ساخت اسکلت فلزی در خود کارگاه انجام میشه. در این روش بیشتر از مقاطع تک یا دوبل IPE استفاده میکنن تا هم هزینه پایین بیاد و هم کار با تجهیزات ساده کارگاهی قابل انجام باشه.
کار از برآورد مقادیر آهنآلات روی نقشه شروع میشه، بعد پروفیلها و ورقها به کارگاه منتقل میشن. برای دقت بیشتر، ابتدا زیرکار با تیرآهن شاسیکشی میشه تا سطحی تراز به دست بیاد و بعد ساخت ستونها آغاز میگرده. مقاطع در طول موردنیاز برش میخورن، ورقهای تقویتی جوش میشن و همین روال برای تیرها و مهاربندها هم تکرار میشه تا قطعات آماده نصب بشن.
ساخت در کارخانه
برای پروژههای بزرگتر و ساختمانهای بالای ۶ یا ۷ طبقه، ساخت اسکلت فلزی در کارخانه صورت میگیره. در این حالت از مقاطع پیچیدهتری مثل BOX، صلیبی یا H شکل برای ستونها و تیرهای دوبل I برای تیرهای اصلی استفاده میشه که برشکاری و مونتاژشون دقت و تجهیزات بیشتری میخواد.
مزیت اصلی ساخت کارخانهای، کنترل کیفیت جوش و دقت ابعاد در شرایط استاندارده. قطعات کاملاً آماده به کارگاه ارسال میشن و فقط نیاز به نصب نهایی دارن، که هم سرعت اجرا رو بالا میبره و هم احتمال خطا رو کم میکنه.

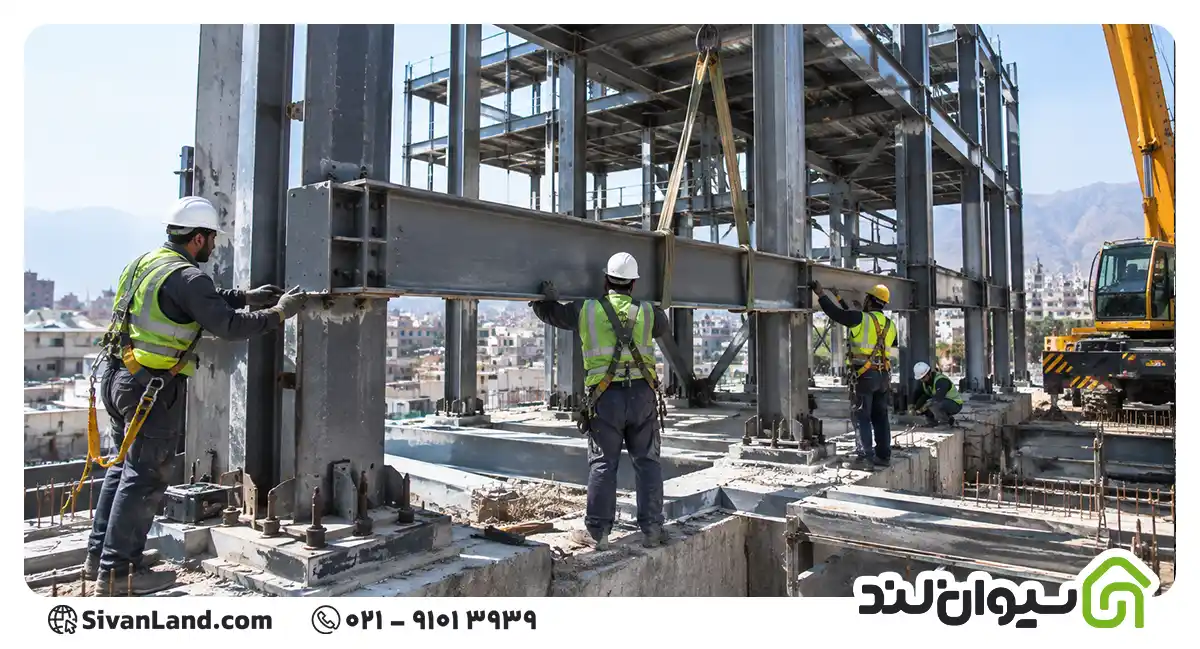

مراحل اجرا و نصب اسکلت فلزی در کارگاه
پس از آمادهسازی قطعات در کارگاه یا کارخانه، نوبت به نصب اسکلت فلزی توی پروژه میرسه. این مراحل به ترتیب و با دقت باید انجام بشن تا سازه نهایی ایمن و مطابق نقشه باشه.
نصب بیسپلیت (صفحه ستون)
بیسپلیت یا صفحه ستون، رابط بین ستون فلزی و فونداسیونه. معمولاً روی بولتهای از پیش کار گذاشتهشده در فونداسیون قرار میگیره و با مهرههای تحتانی تراز و رگلاژ میشه. دقت در این مرحله خیلی مهمه چون صفحه ستون نقش انتقال بار از ستون به پی رو داره.
نصب ستونها
ستونهای ساختهشده روی بیسپلیتها نصب میشن و با جوش یا پیچ و مهره محکم میشن. باید مراقب بود که ستونها هیچ انحرافی نداشته باشن و کاملاً مطابق نقشه در جای خودشون قرار بگیرن.
نصب تیرهای اصلی
بعد از ستونها، تیرهای اصلی (شاهتیرها) بین ستونها نصب میشن. این تیرها بار طبقات رو منتقل میکنن و اتصالشون به ستونها معمولاً با جوش یا پیچهای مقاوم انجام میشه.
شاقولکاری نهایی ستونها
پس از نصب ستون و تیر اصلی، شاقولکاری انجام میشه تا از عمودی بودن دقیق ستونها مطمئن بشیم. این مرحله در انتقال درست بارهای ثقلی و لرزهای نقش کلیدی داره و نباید نادیده گرفته بشه.
نصب تیرهای فرعی
تیرهای فرعی یا تیرچهها بار سقف رو به تیرهای اصلی منتقل میکنن. این عضوها معمولاً اتصال مفصلی دارن و صرفاً برای تحمل بار ثقلی طراحی میشن.
نصب مهاربندها
در آخرین مرحله، مهاربندها (بادبندها) با استفاده از صفحات اتصال به تیر و ستونها وصل میشن. همراستایی دقیق این صفحات اهمیت زیادی داره چون هرگونه انحراف میتونه باعث اتصال نامناسب و کاهش مقاومت لرزهای سازه بشه.
نکات مهم قبل از اجرای اسکلت فلزی
قبل از شروع اجرای اسکلت فلزی، چند نکته هست که رعایتشون از خیلی از مشکلات بعدی جلوگیری میکنه و در نهایت هم بهصرفهتره.
نقشه و محاسبات سازهای دقیق
اجرای اسکلت فلزی بدون نقشه محاسبهشده توسط مهندس سازه اصلاً قابل قبول نیست. ابعاد مقاطع، نوع اتصالات و جزئیات اجرایی باید از قبل مشخص باشن، چون هر تغییری در حین کار میتونه رفتار لرزهای کل سازه رو تحت تاثیر بذاره.
اطمینان از استاندارد و کیفیت مصالح
پروفیلها و ورقهای فولادی باید مطابق استاندارد مشخصشده در نقشه (مثل ST37) و با گواهی کیفیت خریداری بشن. استفاده از مصالح نامرغوب یا فاقد استاندارد، حتی اگه ظاهراً هزینه رو پایین بیاره، در بلندمدت ریسک بزرگی برای سازه ایجاد میکنه.
انتخاب تیم اجرایی مجرب
جوشکاری و نصب اسکلت فلزی کار تخصصیه. جوشکار و سرپرست کارگاه باید تجربه کافی در این حوزه داشته باشن، چون کیفیت جوش و دقت اتصالات مستقیماً روی ایمنی سازه اثر میذاره.
نگهداری صحیح مصالح قبل از نصب
قطعات فولادی از لحظه ورود به کارگاه تا نصب نهایی باید در محل مناسب و دور از رطوبت انبار بشن تا زنگزدگی زودرس اتفاق نیفته.
نظارت مستمر مهندس ناظر
حضور ناظر در مراحل کلیدی مثل جوشکاری، شاقولکاری و نصب مهاربندها، خطاهای اجرایی رو زود تشخیص میده و از تکرار مشکل در ادامه کار جلوگیری میکنه.
با رعایت این نکات، اجرای اسکلت فلزی ساختمان هم سریعتر پیش میره و هم کیفیت نهایی سازه تضمین میشه.
نتیجه گیری
اسکلت فلزی ساختمان چیست، از تعریف و اجزای اصلی تا مراحل ساخت، نصب و انواع اتصالات جوشی و پیچی، همه چیزهاییه که برای شروع یک پروژه ساختمانی باید بدونید. اگر برای تهیه تیرآهن، پروفیل یا هر مصالح دیگهای مربوط به اجرای اسکلت فلزی نیاز به مشاوره یا خرید مطمئن دارید، تیم سیوانلند آماده کمکه؛ کافیه سری به فروشگاه سیوانلند بزنید تا محصولات مورد نیازتون رو با کیفیت تضمینشده و قیمت مناسب پیدا کنید.
اسکلت فلزی بهتره یا اسکلت بتنی؟
برای پروژههای کوچک و متوسط با نیاز به اجرای سریع، اسکلت فلزی گزینه مناسبتریه. برای ساختمانهای بلندمرتبهتر یا مناطقی که هزینه فولاد بالاست، اسکلت بتنی ممکنه بهصرفهتر باشه. انتخاب نهایی به بودجه، ارتفاع ساختمان و شرایط منطقه بستگی داره.
اجرای اسکلت فلزی چقدر طول میکشه؟
بسته به متراژ و تعداد طبقات متفاوته، اما بهطور کلی نصب اسکلت فلزی نسبت به اسکلت بتنی سریعتر انجام میشه چون نیازی به قالببندی و زمان عملآوری بتن نیست.
آیا اسکلت فلزی در برابر زلزله مقاومتره؟
بله، فولاد به دلیل شکلپذیری بالا، انرژی زلزله رو بهتر جذب میکنه. اما مقاومت نهایی سازه به کیفیت اتصالات، دقت جوشکاری و رعایت نقشه محاسباتی هم بستگی داره.
