میلگرد کامپوزیت (FRP) چیست؟ | از کاربردها تا معایب این میلگرد

پیش از هر توضیحی، بهتر است صریح بپرسیم: میلگرد کامپوزیت چیست؟ در پاسخ ساده، نوعی آرماتور غیرفلزی است که از الیاف مقاوم (شیشه، کربن یا بازالت) و رزین پلیمری ساخته شده و در برابر زنگ‌ زدگی مقاومت فوق‌العاده‌ای دارد. میلگردهای کامپوزیت که اغلب با نام میلگرد کامپوزیتی FRP هم شناخته می‌شوند، به دلیل وزن کم، عدم واکنش به مواد شیمیایی و خاصیت غیرمغناطیسی، در سال‌های اخیر جای خود را در پروژه‌های خاص باز کرده‌اند. در این مقاله از سیوان لند، بدون حاشیه و مستقیم، همه چیز را درباره این محصول فناورانه مرور می‌کنیم: از مشخصات فنی و انواع تا کاربردها، مزایا، معایب، وزن، فرایند تولید، قیمت و معرفی کارخانه‌های تولید کننده داخلی.

میلگرد کامپوزیت (FRP) چیست؟

برای اینکه بدانیم میلگرد کامپوزیت چیست، اول باید معنی لغت کامپوزیت را فهمید. کامپوزیت یعنی ترکیبی از دو یا چند ماده متفاوت که در نهایت خواصی بهتر از هرکدام به تنهایی ایجاد می‌کنند. میلگرد کامپوزیت FRP دقیقاً همین طور است. از یک طرف الیاف مقاوم داریم (معمولاً شیشه، کربن یا بازالت) و از طرف دیگر یک ماده پلیمری به عنوان چسب یا ماتریس. الیاف بار کششی را تحمل می‌کند و ماتریس رزین (معمولاً اپوکسی یا وینیل استر) الیاف را کنار هم نگه می‌دارد، از آنها در برابر رطوبت و مواد شیمیایی محافظت می‌کند و نیرو را بین الیاف تقسیم می‌کند.

هر دسته از الیاف مصرفی در تولید میلگردهای کامپوزیت از هزاران رشته نازک تشکیل شده است. مثلاً در یک میلگرد GFRP معمولی، هر الیاف می‌تواند شامل حدود 60000 رشته باشد. این رشته‌ها بدون پیچش در کنار هم قرار می‌گیرند و بعد با رزین آغشته می‌شوند. نتیجه نهایی محصولی است که در برابر زنگ‌ زدگی، نمک، اسید و بازها مقاومت فوق‌العاده‌ای دارد، وزنش حدود یک چهارم فولاد است، ولی مقاومت کششی‌اش می‌تواند دو تا سه برابر فولاد معمولی باشد.

البته این مقاومت بالا با یک قیمت همراه است: میلگردهای کامپوزیت رفتار ترد دارند و بر خلاف فولاد، قبل از شکست خم نمی‌شوند و خبری از نقطه تسلیم نیست. حالا که فهمیدیم میلگرد کامپوزیت چیست و از چه چیزی ساخته می‌شود، در بخش بعدی سراغ مشخصات فنی آن می‌رویم تا با اعداد و ارقام دقیق‌تر آشنا شویم.

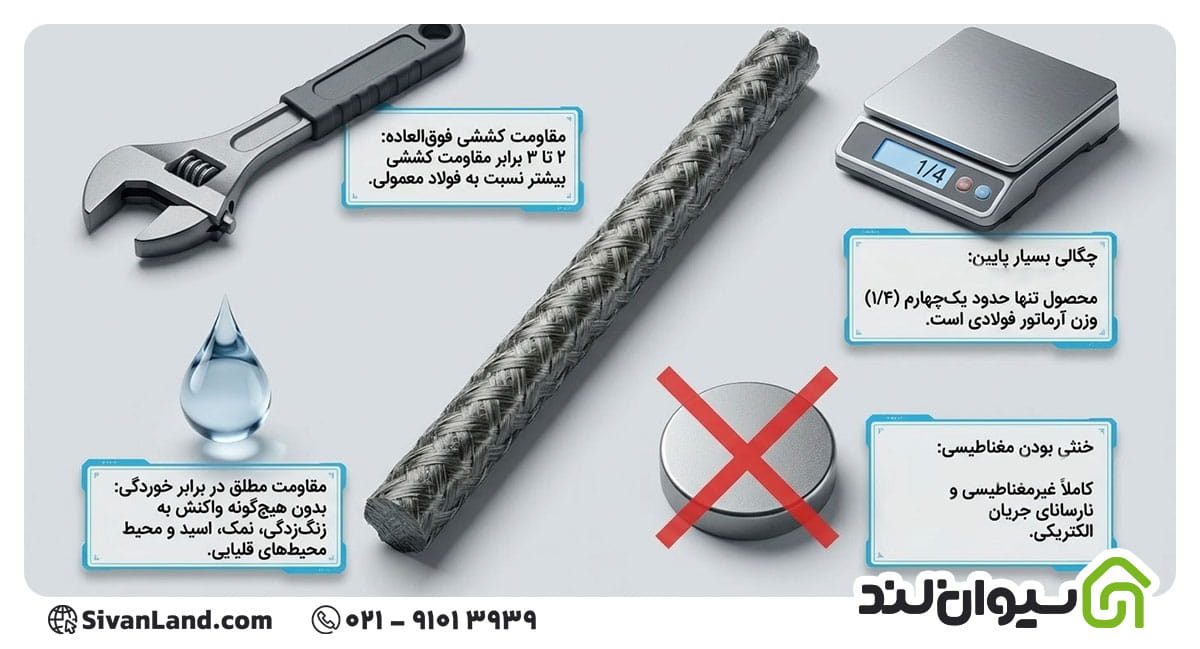

مشخصات فنی میلگرد کامپوزیت (FRP)

مهمترین مشخصات فنی میلگرد کامپوزیت شامل چگالی، مقاومت کششی و مدول الاستیسیته می‌شود. چگالی این محصولات بین 1.25 تا 2.1 گرم بر سانتی‌متر مکعب است که حدود یک چهارم فولاد می‌باشد. مدول الاستیسیته آنها نیز به طور قابل توجهی پایین‌تر از فولاد است؛ یعنی میلگردهای کامپوزیت در برابر بار کششی بیشتر از فولاد تغییرشکل می‌دهند. جدول زیر مشخصات سه نوع رایج میلگرد کامپوزیت (شیشه، کربن و آرامید) را نشان می‌دهد.

نوع میلگرد کامپوزیت	چگالی (گرم بر سانتی‌متر مکعب)	مقاومت کششی (مگاپاسکال)	مدول الاستیسیته (گیگاپاسکال)
شیشه‌ای (GFRP)	1.9 – 2.1	900 – 1100	حدود 45
کربنی (CFRP)	1.5 – 1.6	1100 – 2200	120 – 160
آرامید (AFRP)	1.25 – 1.4	1350 – 1650	حدود 60
فولاد (برای مقایسه)	7.8	400 – 500	حدود 200

نکات تکمیلی که باید بدانید: ضریب انبساط حرارتی طولی میلگردها به نوع الیاف بستگی دارد. میلگرد بازالت در این زمینه به بتن نزدیک‌ترین است. همه میلگردهای کامپوزیت در برابر تنش برشی عملکرد ضعیفی دارند چون لایه عرضی تقویت‌ کننده ندارند. همچنین مقاومت فشاری آنها به ترتیب برای CFRP حدود 78٪، برای GFRP حدود 55٪ و برای AFRP حدود 20٪ مقاومت کششی‌شان است. نکته آخر اینکه بر خلاف فولاد، با تغییر قطر میلگرد کامپوزیت، مقاومت کششی آن هم تغییر می‌کند (به جز نوع کربنی که تأثیرپذیری کمی دارد). پس تا اینجا دانستیم میلگرد کامپوزیت چیست و چه مشخصات فنی دارد.

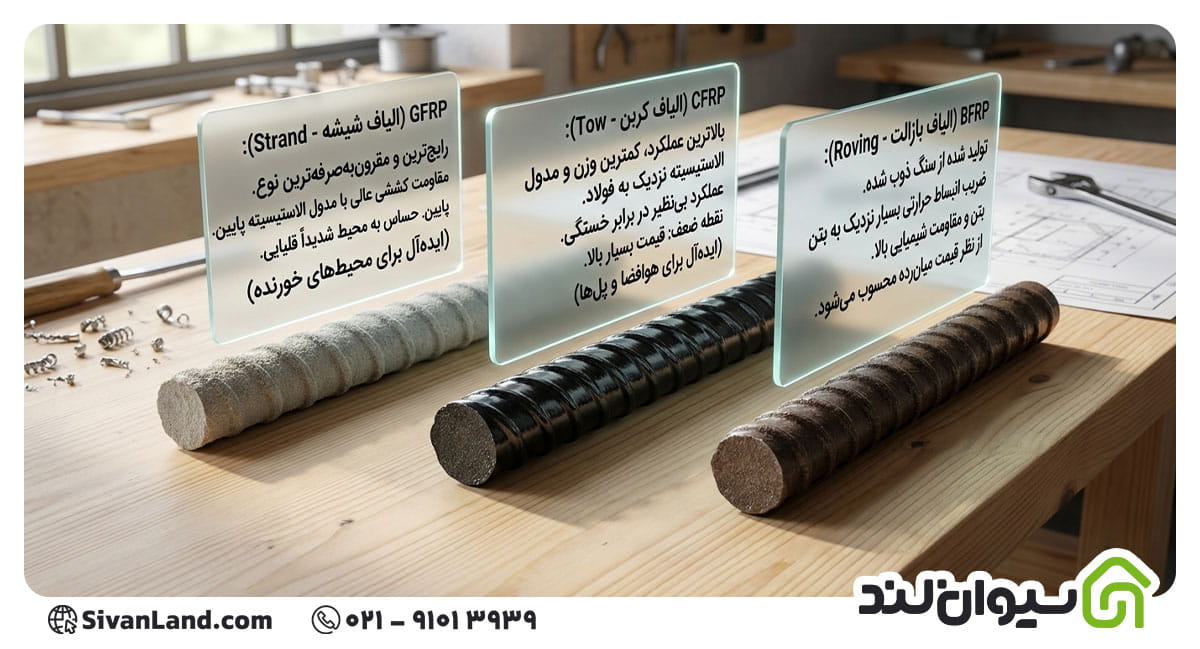

معرفی انواع میلگرد کامپوزیت (FRP)

میلگردهای کامپوزیت بر اساس نوع الیاف تقویت‌ کننده به چهار دسته اصلی تقسیم می‌شوند. پس باید بدانید ویژگی انواع میلگرد کامپوزیت چیست؟ در ادامه با مهمترین انواع آنها آشنا می‌شوید.

میلگرد کامپوزیت با الیاف شیشه (GFRP)

اگر بخواهید بدانید که این نوع میلگرد کامپوزیت چیست، باید بگوییم که رایج‌ترین و مقرون‌ به‌ صرفه‌ترین نوع است. الیاف شیشه در کنار رزین پلیمری، محصولی با مقاومت کششی خوب (900 تا 1100 مگاپاسکال) و وزن پایین می‌سازد. کاربرد اصلی آن در محیط‌های خورنده مثل اسکله‌ها، تصفیه‌خانه‌ها و سازه‌های دریایی است. نقطه ضعف آن مدول الاستیسیته پایین (حدود 45 گیگاپاسکال) و حساسیت نسبی به محیط قلیایی بتن است.

میلگرد کامپوزیت با الیاف کربن (CFRP)

بالاترین عملکرد را دارد. مقاومت کششی آن تا 2200 مگاپاسکال می‌رسد و مدول الاستیسیته‌اش (120 تا 160 گیگاپاسکال) به فولاد نزدیکتر است. همچنین در برابر خستگی و خزش عملکرد عالی دارد. اما آیا مشکل این نوع میلگرد کامپوزیت چیست؟ باید گفت که تنها مشکلش قیمت بالاست. در پروژه‌های خاص مثل پل‌های بزرگ، تجهیزات پزشکی (ضد مغناطیس) و صنایع هوافضا استفاده می‌شود.

میلگرد کامپوزیت با الیاف بازالت (BFRP)

نوع نسبتاً جدیدتر که از سنگ بازالت ذوب شده و رشته‌ شده ساخته می‌شود. از نظر قیمت بین GFRP و CFRP قرار دارد. مقاومت شیمیایی خوبی در برابر اسید و نمک دارد و ضریب انبساط حرارتی آن به بتن بسیار نزدیک است. به همین دلیل در سازه‌های بتنی که نوسان دما زیاد است، گزینه مناسبی محسوب می‌شود.

میلگرد کامپوزیت با الیاف آرامید (AFRP)

الیاف آرامید (معروف به تجاری کولار) مقاومت کششی بالا (1350 تا 1650 مگاپاسکال) و چگالی بسیار پایین (حدود 1.4) دارد. رفتار آن در برابر ضربه بهتر از سایر انواع FRP است. اما جذب رطوبت بالایی دارد و مدول الاستیسیته متوسطی (حدود 60 گیگاپاسکال) ارائه می‌دهد. بهتر است در این بخش بدانید که کاربرد این نوع میلگرد کامپوزیت چیست.

کاربردش بیشتر در تجهیزات نظامی و ورزشی و گاهی در تقویت سازه‌ها است. یک نکته فنی: الیاف مصرفی در هر دسته نام خاصی دارد. الیاف کربن را اصطلاحاً tow، الیاف شیشه را strand یا filament، الیاف بازالت را roving و الیاف آرامید را معمولاً با همان نام تجاری می‌شناسند. همچنین از نظر نوع پلیمر (رزین) نیز می‌توان این میلگردها را دسته‌بندی کرد (اپوکسی، وینیل استر، پلی استر) که معمولاً اپوکسی و وینیل استر به دلیل چسبندگی و دوام بهتر، متداول‌تر هستند.

کاربردهای میلگرد کامپوزیت (FRP) چیست؟

میلگردهای کامپوزیت در جاهایی به کار می‌روند که میلگرد فولادی یا عملکرد ضعیفی دارد یا اصلاً نمی‌توان از آن استفاده کرد. به عبارت دیگر، هر جا پای خوردگی، میدان مغناطیسی یا وزن در میان باشد، FRP حرف اول را می‌زند. در ادامه مهمترین کاربردهای میلگرد کامپوزیتی را دسته‌بندی کرده‌ایم.

1. سازه‌های دریایی و محیط‌های خورنده
   • اسکله‌ها، سکوهای نفتی، دیوارهای ساحلی و عرشه پل‌هایی که در تماس دائمی با آب شور هستند. میلگرد فولادی در این شرایط حداکثر چند سال دوام می‌آورد، اما میلگرد کامپوزیت بدون هیچ زنگ‌ زدگی تا دهه‌ها کار می‌کند. تأسیسات فاضلاب و تصفیه‌خانه‌ها هم دقیقاً به همین دلیل از FRP استفاده می‌کنند.
2. بیمارستان‌ها و مراکز تصویربرداری پزشکی
   • دستگاه‌هایی مثل MRI میدان مغناطیسی بسیار قوی ایجاد می‌کنند. اگر در دیوار و سقف چنین اتاقی میلگرد فولادی به کار رفته باشد، تصاویر مختل می‌شوند و خطر هم دارند. میلگرد کامپوزیت کاملاً غیرمغناطیسی است، بنابراین برای این فضاها گزینه ایده‌آلی محسوب می‌شود.
3. تونل‌ها و پروژه‌های حفاری
   • در حفر تونل با دستگاه TBM (دستگاه حفاری تمام مقطع)، اگر آرماتور فولادی در دیواره تونل باشد، دستگاه به آن برخورد می‌کند و تیغه‌هایش آسیب می‌بیند. از طرفی پس از حفر، باید دیواره تونل را بتن‌ریزی کرد. استفاده از میلگرد کامپوزیت در دیوار موقت تونل این مشکل را حل می‌کند.
4. سازه‌های صنعتی و نظامی
   • پست‌های برق فشار قوی، ایستگاه‌های راه‌آهن (برای جلوگیری از تداخل با سیگنال‌ها)، موتورهای الکتریکی بزرگ و بلوک‌های بتنی در صنایع هوافضا و نظامی. در همه این موارد، خاصیت غیرفلزی و غیررسانای FRP یک مزیت حیاتی است.
5. پارکینگ‌ها، پیاده‌روها و سالن‌های صنعتی
   • سطوحی که در معرض رفت‌ و آمد ماشین‌آلات سنگین، نمک یخ‌زدایی یا مواد شیمیایی هستند. عرشه پارکینگ‌ها و کف سالن‌های صنعتی با میلگرد کامپوزیت مسلح می‌شوند تا هم خوردگی نداشته باشند و هم وزن کمتری به سازه تحمیل کنند.
6. مقاوم‌سازی و تعمیرات
   • برای تقویت تیرها، ستون‌ها و دال‌های بتنی یا فولادی موجود هم از میلگرد و هم از ورق‌های FRP استفاده می‌شود. مثلاً پلی که بارش افزایش یافته یا دچار ترک خوردگی شده است را با چسباندن ورق‌های CFRP روی آن، دوباره به مدار بهره‌برداری برمی‌گردانند.
7. سازه‌های پیش‌ ساخته و سیل‌بندها
   • تیرها و ستون‌های بتنی پیش‌ ساخته که قرار است در محیط‌های مرطوب یا صنعتی نصب شوند، با میلگرد کامپوزیت وزن کمتری پیدا می‌کنند و حمل و نقلشان آسانتر می‌شود. سیل‌بندهای بتنی و کانال‌های هدایت آب هم از همین قاعده پیروی می‌کنند.

مزایا و معایب میلگرد کامپوزیت (FRP)

میلگردهای کامپوزیتی مثل هر محصول دیگری نقاط قوت و ضعف مشخصی دارند. دانستن اینکه مزایا و معایب میلگرد کامپوزیت چیست به شما کمک می‌کند تصمیم بگیرید در کدام پروژه‌ها از آن استفاده کنید و کجا سراغ فولاد بروید.

مزایای میلگرد کامپوزیت چیست؟

1. مهمترین برتری میلگرد کامپوزیت در مقابل فولاد، مقاومت فوق‌العاده آن در برابر خوردگی است. در محیط‌های دریایی، صنعتی و مرطوب که فولاد ظرف چند سال زنگ می‌زند و سازه را به خطر می‌اندازد، FRP بدون هیچ تغییری به کار خود ادامه می‌دهد. این ویژگی عمر مفید سازه را تا 15 برابر بیشتر می‌کند و هزینه‌های تعمیر و نگهداری را حذف می‌نماید.
2. سبک بودن وزن میلگرد کامپوزیت، مزیت بعدی است. چگالی پایین FRP (حدود یک چهارم فولاد) هزینه حمل و نقل و جابجایی را کاهش می‌دهد و بار مرده وارد بر سازه را کم می‌کند. در نتیجه فونداسیون سبک‌تری نیاز دارید.
3. مقاومت کششی میلگردهای کامپوزیت (900 تا 2200 مگاپاسکال بسته به نوع) به مراتب بالاتر از فولاد معمولی (400 تا 500) است. همچنین این محصولات نارسانای الکتریکی و مغناطیسی هستند؛ به همین دلیل در بیمارستان‌ها، پست‌های برق و ایستگاه‌های راه‌آهن کاربرد دارند. چسبندگی آنها به بتن نیز با ایجاد آج روی سطح، مناسب است.

معایب میلگرد کامپوزیت چیست؟

1. نقطه ضعف اصلی، قیمت اولیه بالاتر نسبت به فولاد است. البته در پروژه‌های خاص که هزینه تعمیر و نگهداری فولاد نجومی می‌شود، این تفاوت قیمت توجیه می‌شود.
2. رفتار ترد و شکننده از معایب جدی دیگر است. میلگرد کامپوزیت بر خلاف فولاد نقطه تسلیم ندارد و بدون هشدار قبلی می‌شکند. بنابراین در سازه‌هایی که نیاز به شکل‌پذیری و جذب انرژی دارند (مثل مناطق زلزله‌خیز)، باید با احتیاط بیشتری طراحی شوند.
3. مدول الاستیسیته پایین (در GFRP حدود 45 گیگاپاسکال در مقابل 200 فولاد) یعنی این میلگردها در برابر بار کششی بیشتر از فولاد تغییرشکل می‌دهند. در نتیجه ترک خوردگی و خیز در تیرها و دال‌ها بیشتر می‌شود.
4. مقاومت برشی و فشاری FRP ضعیف است. همچنین الیاف شیشه در محیط‌های مرطوب و قلیایی ممکن است دچار آسیب شوند. حساسیت به اشعه فرابنفش (UV) و آتش‌سوزی هم از معایب دیگر است. گرمای بالا (معمولاً بالای 200 درجه) رزین پلیمری را ذوب می‌کند و مقاومت میلگرد از بین می‌رود. میلگرد بازالت در این زمینه تا حدودی مقاومت بهتری دارد.

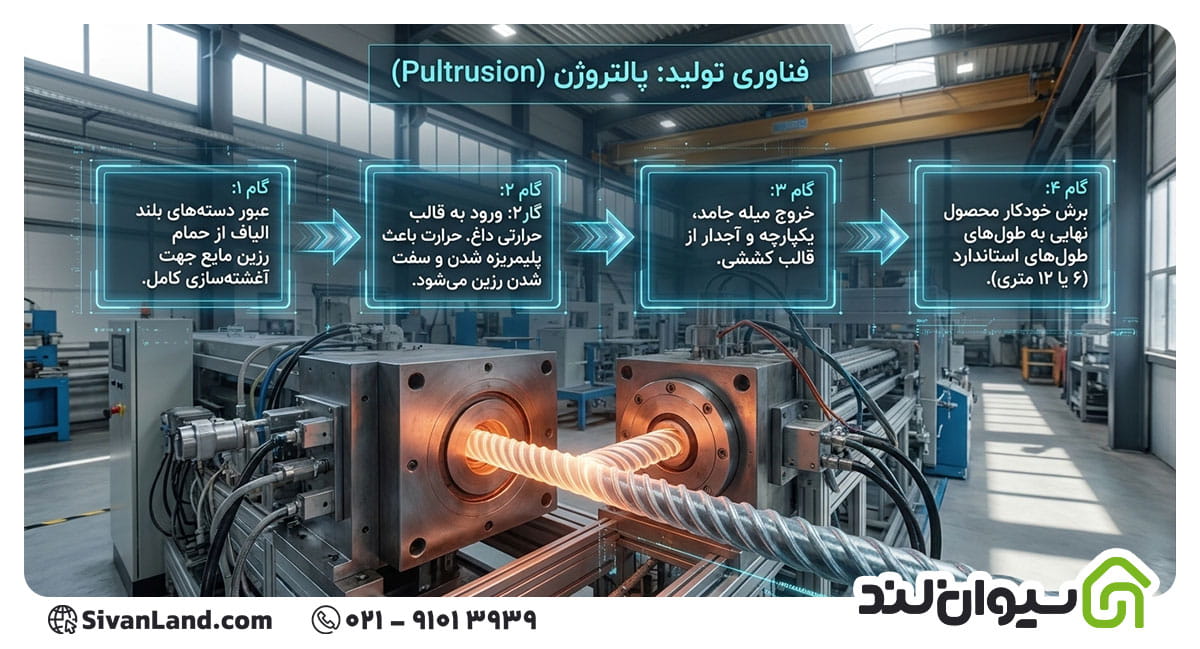

فرایند تولید میلگرد کامپوزیت (FRP) چگونه است؟

پس از تمام نکاتی که درمورد سوال میلگرد کامپوزیت چیست، گفته شد حالا وقت دانستن فرآیند تولید آن است. میلگردهای کامپوزیت با روشی به نام پالتروژن ساخته می‌شوند. این واژه ترکیبی از دو کلمه کشیدن (Pull) و اکستروژن (Extrusion) است. در این فرایند، دسته‌های بلند از الیاف (شیشه، کربن یا بازالت) از یک حمام پر از رزین مایع عبور داده می‌شوند تا کاملاً آغشته شوند. سپس این الیاف خیس خورده از درون یک قالب داغ عبور می‌کنند. حرارت قالب باعث می‌شود رزین پلیمریزه شده و سفت شود. در خروجی قالب، یک میله جامد و یکپارچه با سطح آجدار بیرون می‌آید. در انتها، این میله‌های بلند به طول‌های دلخواه (معمولاً ۶ یا ۱۲ متر) برش می‌خورند.

رزین‌های مصرفی در این محصولات از نوع ترموست (گرما سخت) هستند. یعنی پس از پخت و سفت شدن، دیگر با حرارت نرم نمی‌شوند و قابل تغییر شکل نیستند. برخلاف رزین‌های ترموپلاستیک (گرما نرم) که می‌توان دوباره آنها را ذوب و شکل داد، رزین‌های ترموست یک بار برای همیشه شکل نهایی خود را حفظ می‌کنند. در حالی که خمکاری میلگردهای فولادی در کارگاه با دستگاه‌های مخصوص امکان‌پذیر است، خم کردن میلگرد کامپوزیت پس از تولید کار بسیار دشواری است و معمولاً توصیه نمی‌شود.

اگر پروژه شما به خم یا قوس خاصی نیاز دارد، باید آن را از همان ابتدا در فرایند تولید به کارخانه سفارش دهید. در غیر این صورت، اگر بخواهید میلگرد را بعد از تولید خم کنید، تنش‌های موضعی در ناحیه خم ایجاد می‌شود که مقاومت کششی آن را بین ۴۰ تا ۵۰ درصد کاهش می‌دهد. این مسئله برای سقف‌های کامپوزیت که گاه نیاز به خم میلگردهای حرارتی یا اصلی دارند، یک هشدار جدی است.

عوامل موثر بر قیمت میلگرد کامپوزیت چیست؟

قیمت میلگرد کامپوزیتی ثابت نیست و به عوامل متعددی بستگی دارد. در ادامه مهمترین مواردی که روی قیمت نهایی تأثیر می‌گذارند را بررسی می‌کنیم.

1. نوع الیاف مصرفی
   • ارزان‌ترین نوع، میلگرد شیشه‌ای (GFRP) است چون مواد اولیه آن فراوان و فرایند تولیدش جا افتاده است. میلگرد کربنی (CFRP) به دلیل هزینه بالای تولید الیاف کربن، چندین برابر گران‌تر است. میلگرد بازالت (BFRP) هم در حال حاضر به دلیل محدودیت ظرفیت تولید در جهان، قیمتی بین این دو دارد اما با گسترش تولید، انتظار می‌رود ارزان‌تر شود.
2. کیفیت مواد اولیه و رزین مصرفی
   • نوع رزین (اپوکسی، وینیل استر یا پلی استر) و درصد وزنی الیاف در محصول نهایی مستقیماً روی قیمت تأثیر می‌گذارد. رزین اپوکسی کیفیت بهتری دارد اما گران‌تر از وینیل استر و پلی استر است.
3. برند و کارخانه تولید کننده
   • محصولات کارخانه‌های معتبر که گواهی استانداردهای بین‌المللی (مانند ASTM یا ACI) را دارند، قیمت بالاتری دارند. همچنین وارداتی بودن یا داخلی بودن محصول در قیمت نهایی تأثیر مستقیم دارد.
4. نرخ ارز و مواد اولیه وارداتی
   • بخش قابل توجهی از مواد اولیه (به ویژه الیاف کربن و برخی رزین‌های خاص) وارداتی است. نوسانات ارز مستقیماً روی قیمت تمام شده اثر می‌گذارد.
5. هزینه حمل و نقل
   • با وجود اینکه وزن میلگرد کامپوزیت سبک است و هزینه حمل نسبت به فولاد کمتر تمام می‌شود، اما به دلیل حساسیت به ضربه و نیاز به بسته‌بندی محافظ، گاهی هزینه حمل می‌تواند قابل توجه باشد.
6. تعداد واسطه‌ها
   • خرید مستقیم از کارخانه تولید میلگرد کامپوزیت همیشه به صرفه‌تر از خرید از نمایندگی‌ها یا واسطه‌ها است.

یک نکته مهم: اگرچه قیمت اولیه میلگرد کامپوزیت معمولاً از فولاد بیشتر است، اما در محاسبات اقتصادی باید هزینه نهایی چرخه عمر (تعمیر، نگهداری، طول عمر بیشتر) را هم در نظر بگیرید. در بسیاری از پروژه‌های خورنده، FRP در بلندمدت مقرون به صرفه‌تر تمام می‌شود. اگر برای پروژه‌های خود چه کوچک و چه بزرگ نیاز به این محصول دارید، سیوان لند بهترین مرجع استعلام قیمت روز میلگرد است و شما می‌توانید از طریق تماس با مشاوران ما، از قیمت و نحوه خرید اطلاع یابید.

سخن پایانی

حالا که می‌دانیم میلگرد کامپوزیت چیست و با مشخصات فنی، انواع، کاربردها، مزایا، معایب، وزن، فرایند تولید و عوامل قیمت آن آشنا شدیم، می‌توانیم بگوییم این محصول یک جایگزین تخصصی و هوشمندانه برای میلگرد فولادی در شرایط خاص است. اگر پروژه شما در محیط خورنده (دریایی، صنعتی، فاضلابی) قرار دارد یا به خواص غیرمغناطیسی و عدم رسانایی الکتریکی نیاز دارید، میلگردهای کامپوزیت انتخاب اول هستند. اما در سازه‌های معمولی با بودجه محدود و بدون نیاز خاص، همچنان فولاد گزینه مقرون‌به‌صرفه‌تری است. در نهایت، هر مهندسی باید بداند که میلگرد کامپوزیت چیست و با شناخت کامل نقاط قوت و ضعف این محصول، تصمیم بگیرد که آیا استفاده از میلگرد کامپوزیتی در پروژه‌اش توجیه فنی و اقتصادی دارد یا خیر.
